Hola Amig@s,

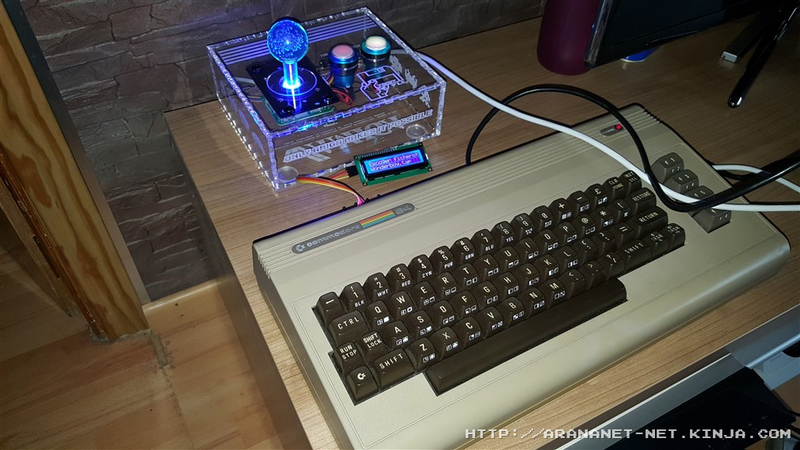

En esta ocasión les traigo un artículo interesante. Lo que ven ahora mismo en la foto es una versión del tapuino mini personalizada.

Advertisement

¿Looking a English version of this article? Click here for translate it using google translator.

Recordemos que ya hablé del tapuino en otro artículo, con un paso a paso del montaje y del diseño de una caja personalizada.

Advertisement

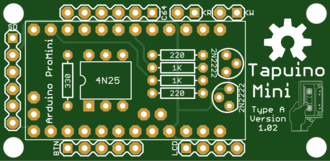

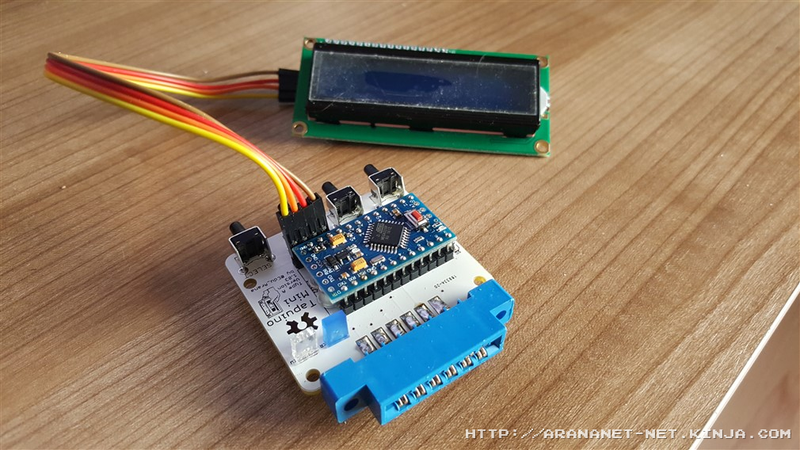

El diseño original del tapuino mini lo realizó Özay Turay a.k.a Simon/CGTr a partir del diseño original de Peter Edwards a.k.a. sweetlilmre. El aspecto del Tapuinomini era el siguiente:

Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement

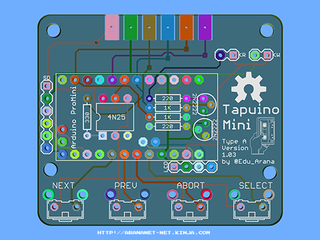

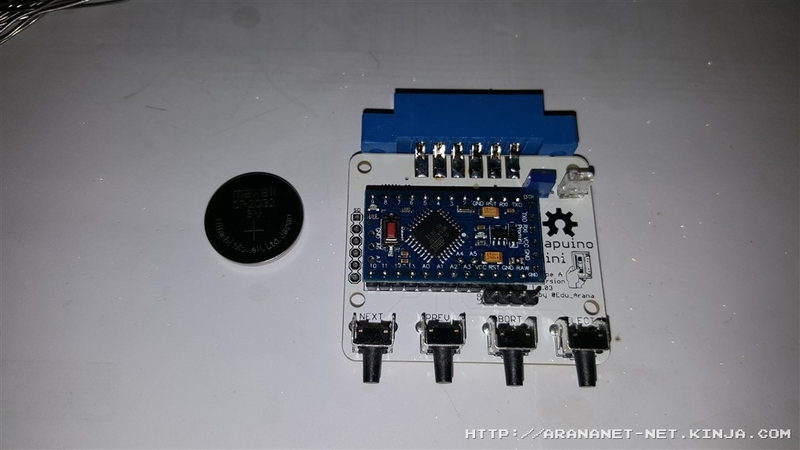

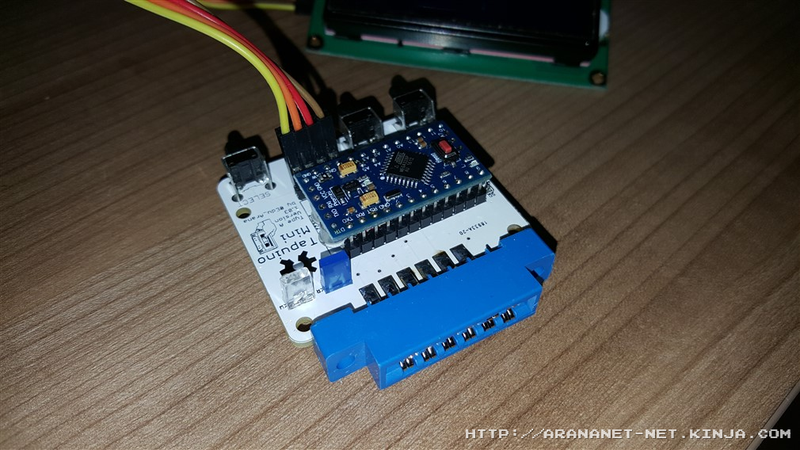

A partir de los esquemas originales compartidos en el github de sweetlilmre, modifiqué el pcb añadiendo la posibilidad de soldar directamente el conector de datassette port en el PCB. Así mismo cambié la posición de los leds de lectura y escritura y por último añadí los botones directamente en el PCB.

Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement

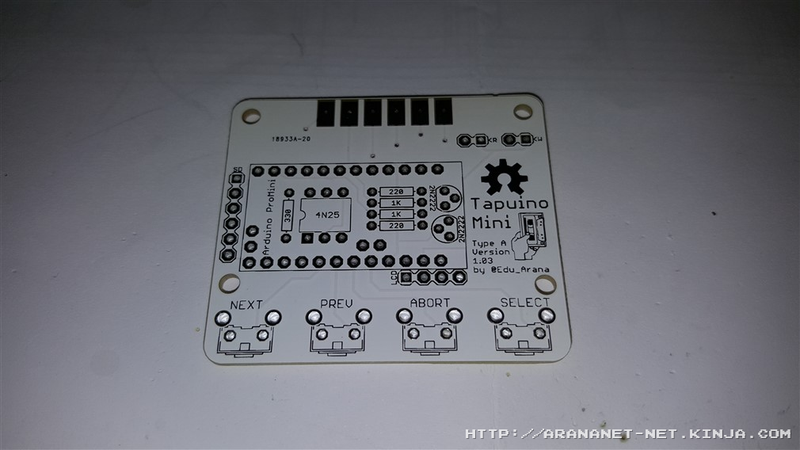

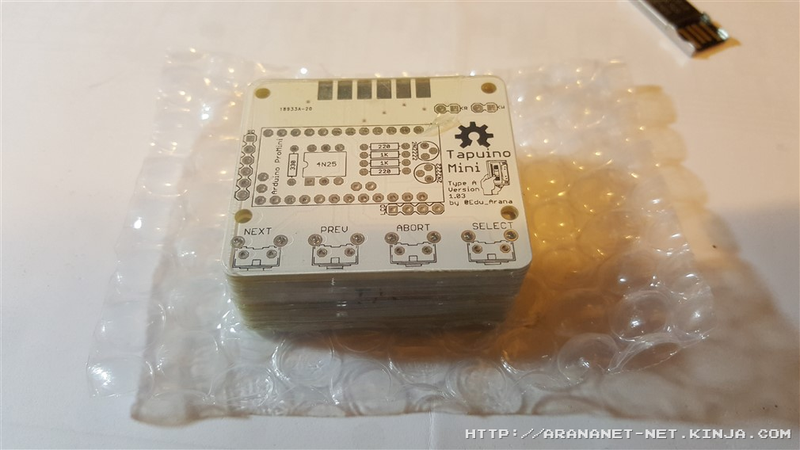

Aspecto final del PCB versión 1.03

Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement

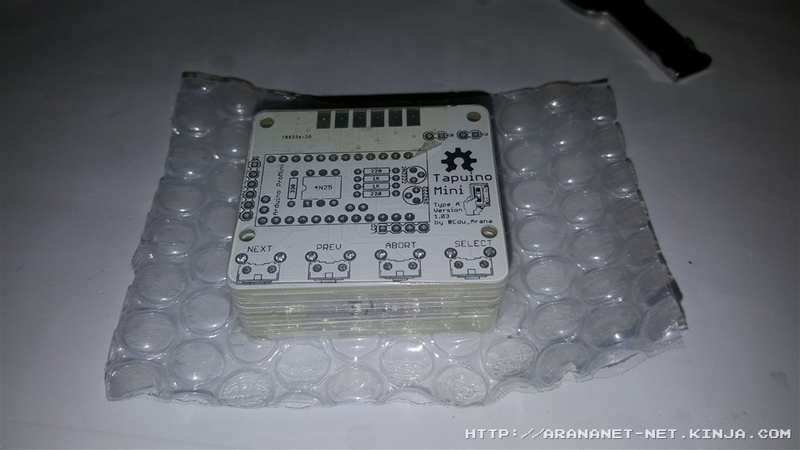

Materiales utilizados

  • PCB del tapuino 1.03 (Hablaré con el autor original para subir los esquemas al repositorio oficial del Tapuino).
  • Arduino ProMini 5v (tomar nota de la distribución de los pines).
  • 4 Botones tipo SPST.
  • 2 Resistencias de 1K.
  • 2 Resistencias de 220 ohms.
  • 1 Resistencia de 330 ohms.
  • 1 Octoacoplador 4N25.
  • 2 Transistores NPN 2N2222.
  • 2 Leds (rojo y verde, por ejemplo).
  • 1 LCD I2C compatible (el utilizado aquí es un LCD I2C 16x2).
  • 1 Conector para datassette.

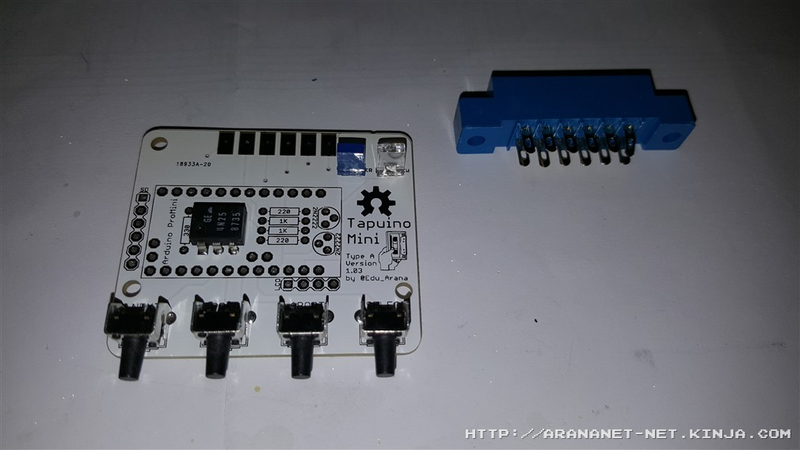

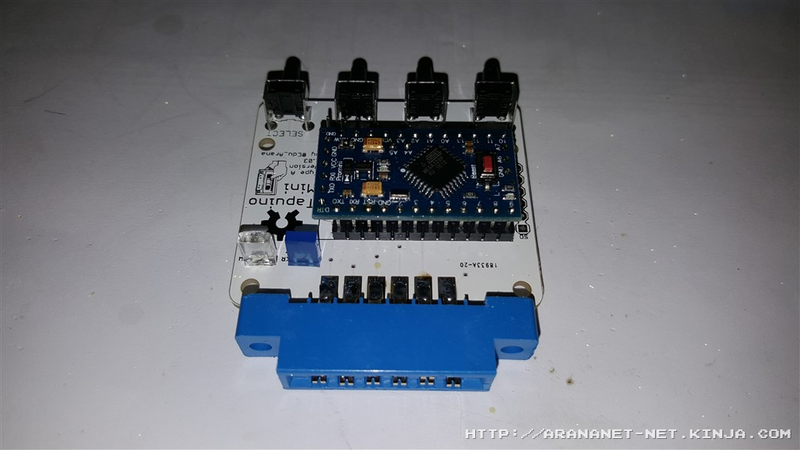

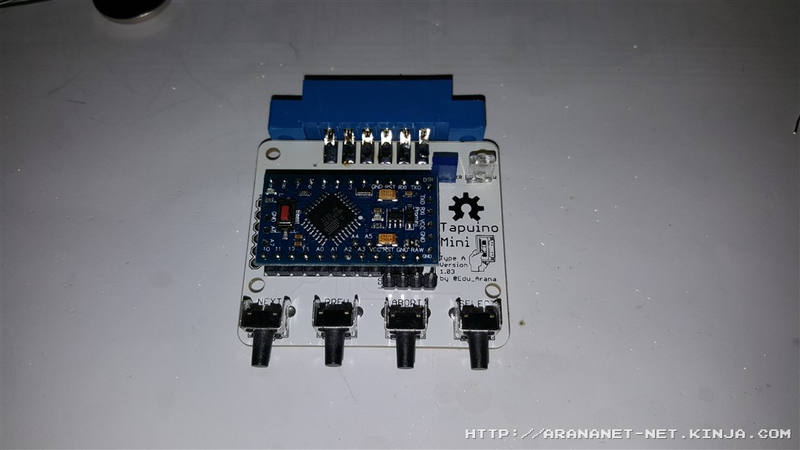

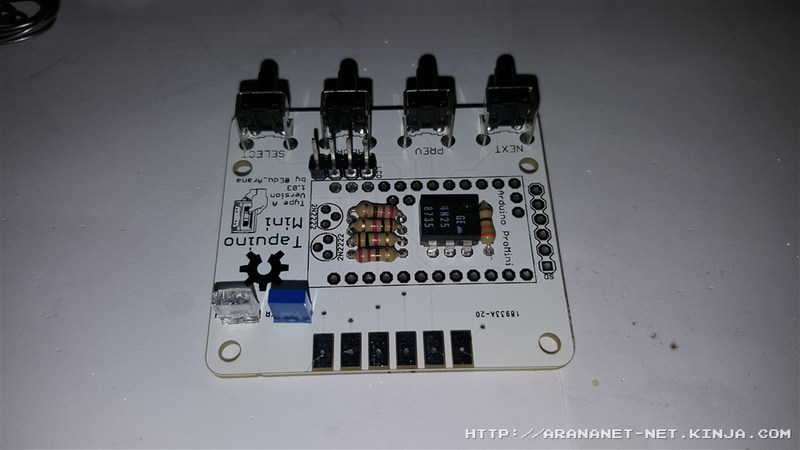

Montaje paso a paso

Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement

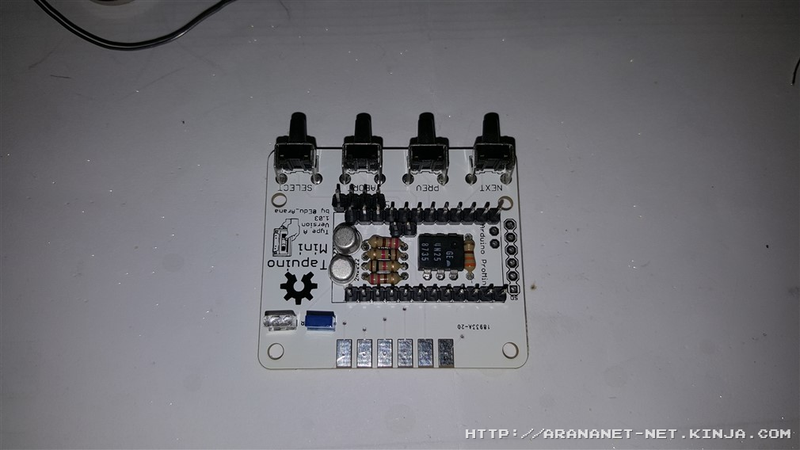

Resultado final

Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Illustration for article titled Tapuino 1.03 - Mejorando el Tapuino Mini
Advertisement

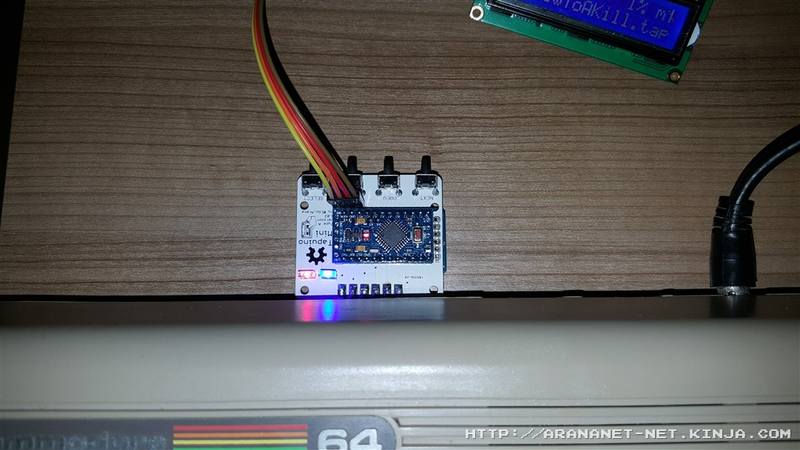

Demostración de funcionamiento

Espero que les haya gustado.

Salu2.
