Hola Amig@s,

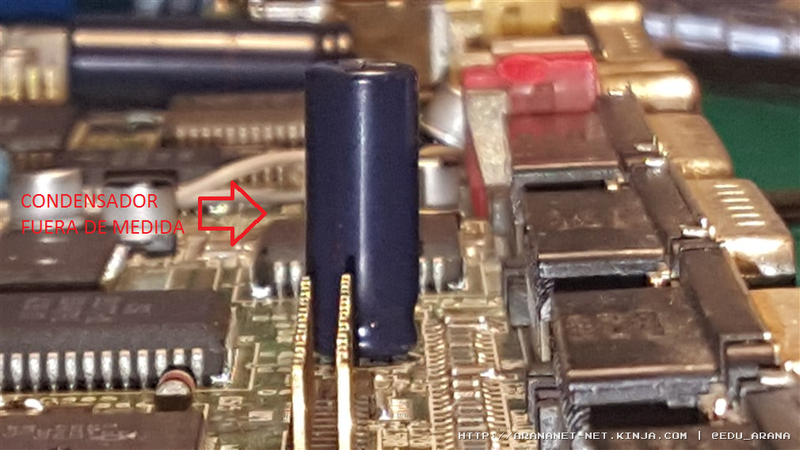

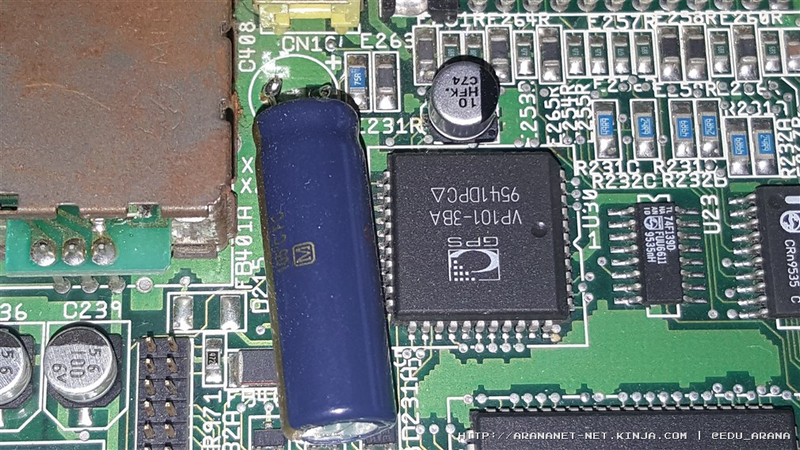

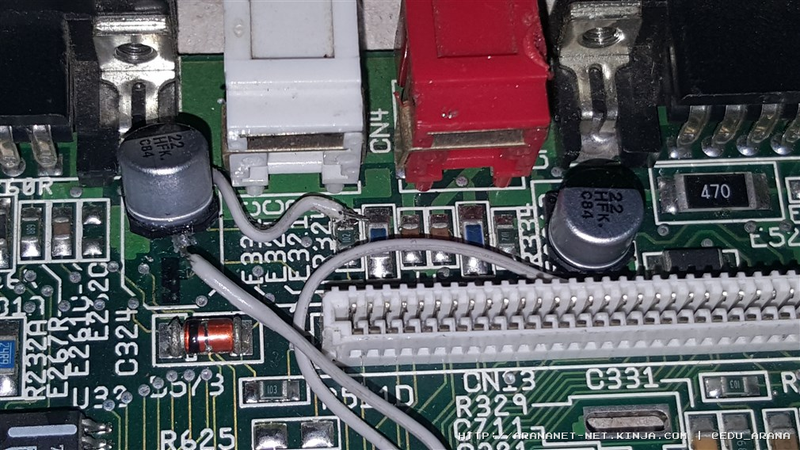

Hoy les traigo un pequeño artículo sobre la reparación de un Amiga 1200. Este amiga presentaba varios inconvenientes, el primero de ellos era el más evidente, a veces funcionaba y a veces no. Por otro lado, tenía un grave problema con los condensadores. Al parecer, en un intento de recapear la placa (Recapear, palabra inventada :p en el mundo retro en el que se intenta resumir el reemplazo de los antiguos condensadores por unos nuevos), se cometieron algunos errores al intentar extraer los antiguos condensadores, llevándose el path donde van soldados y en reemplazo de ellos, se intentó reparar con hilo (el de bus de datos de los cables IDE). También habían dos condensadores electrolíticos THT cuya medida era incorrecta, haciendo que seguramente la carcasa original no cerrara.

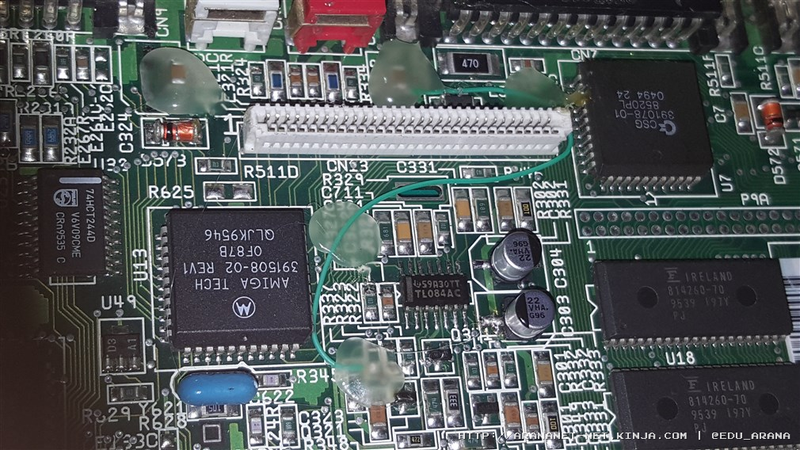

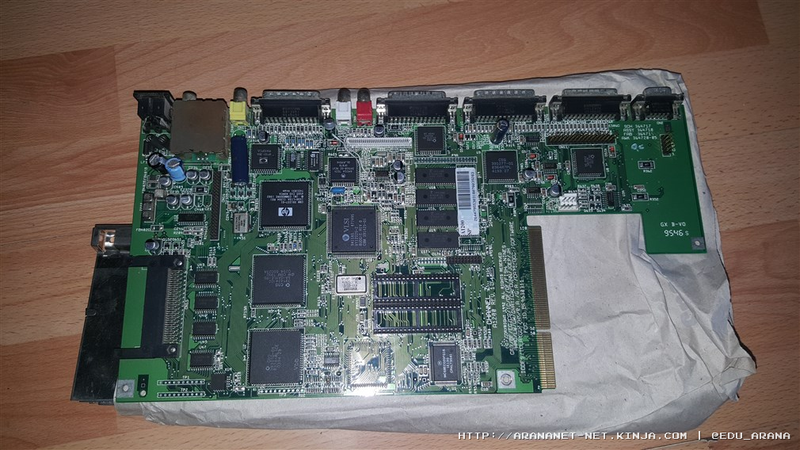

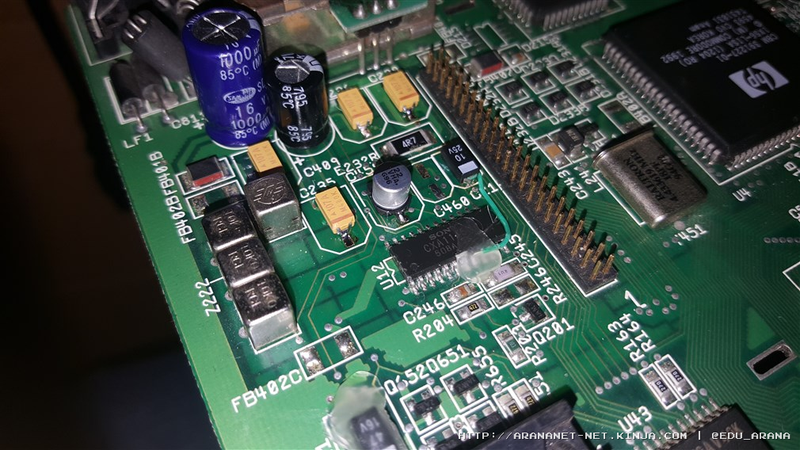

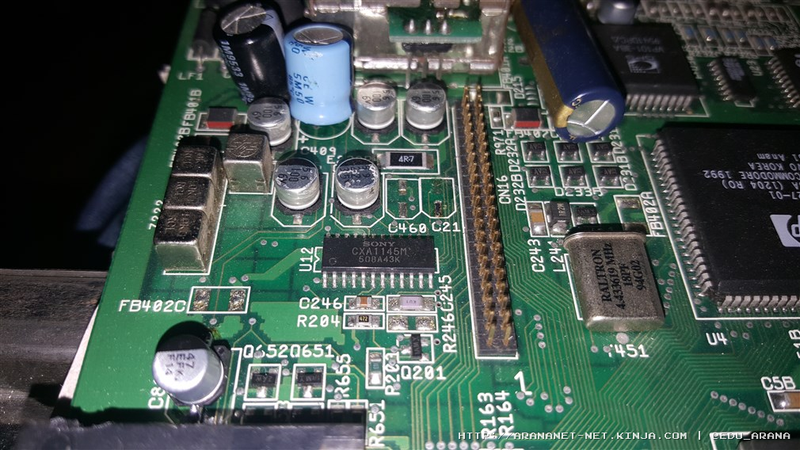

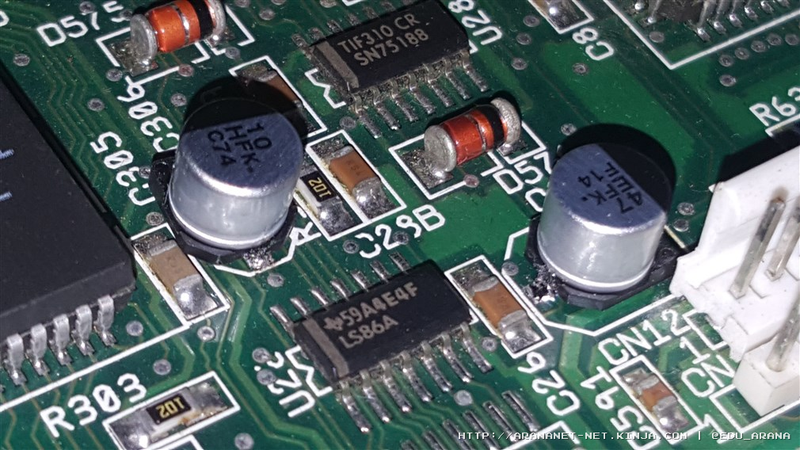

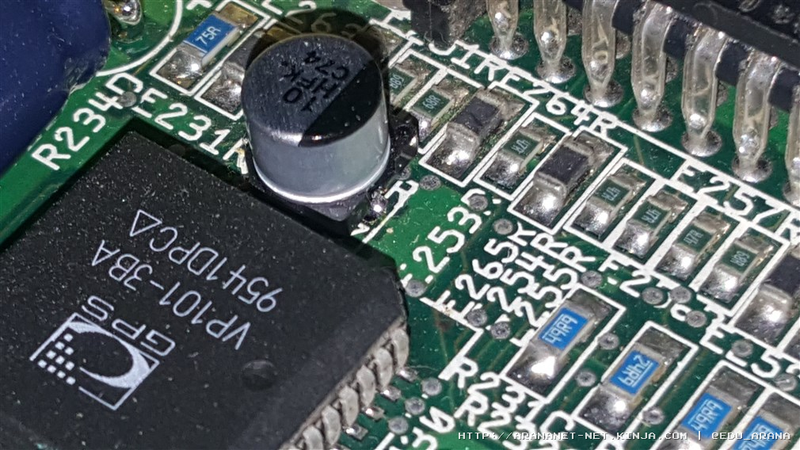

Estado Inicial


Advertisement



Advertisement



Advertisement



Advertisement



Advertisement

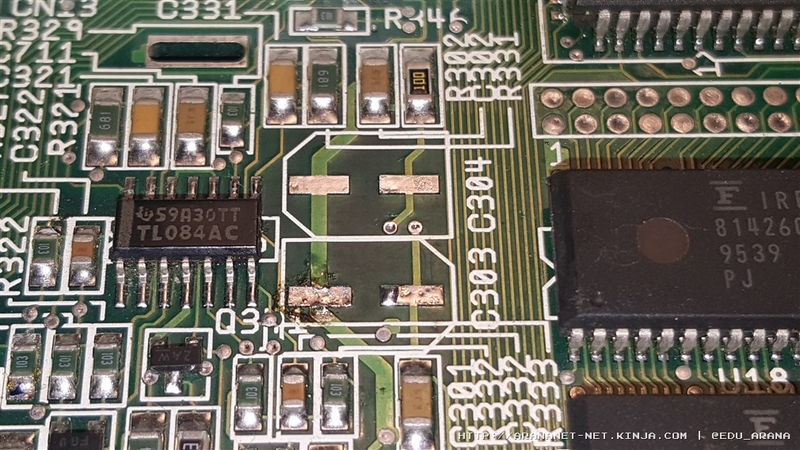

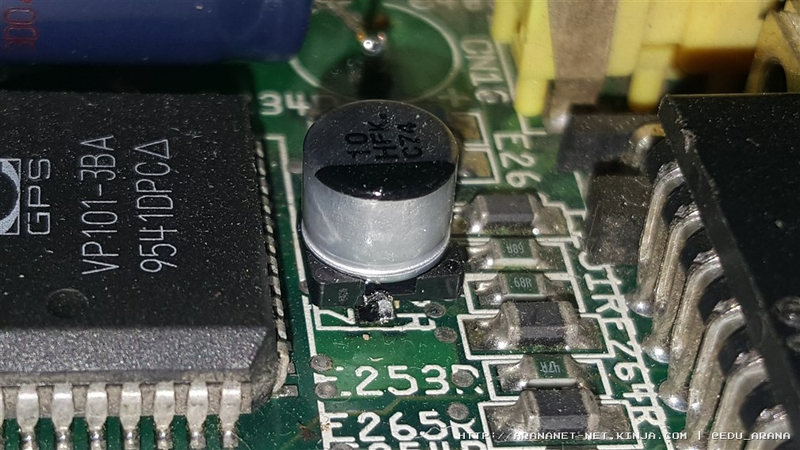

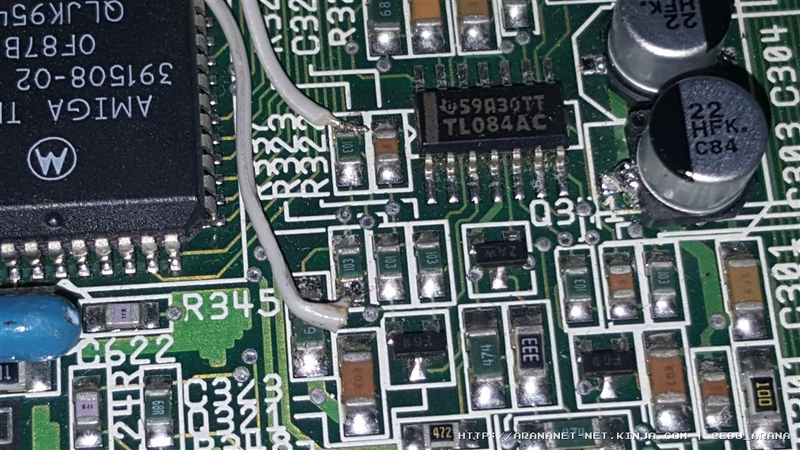

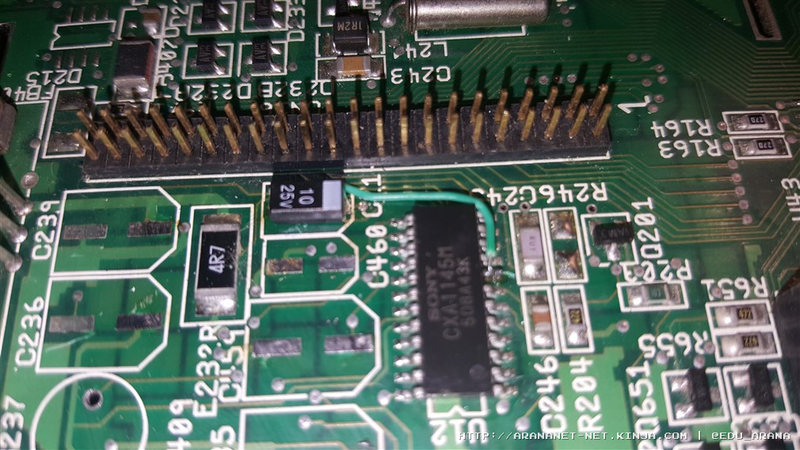

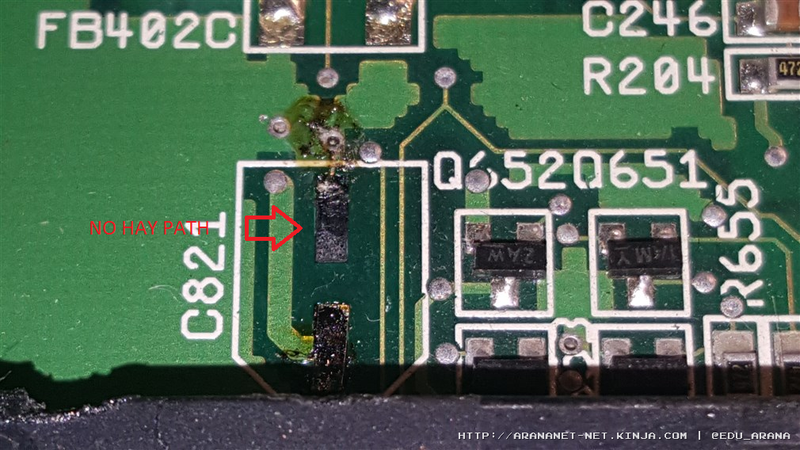

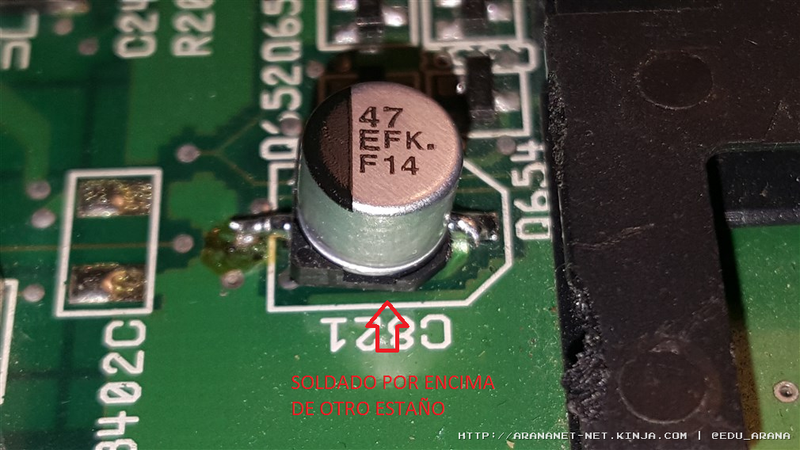

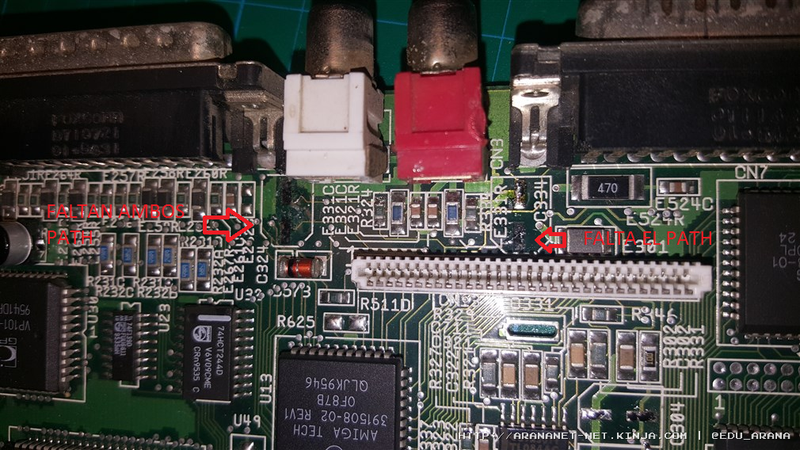

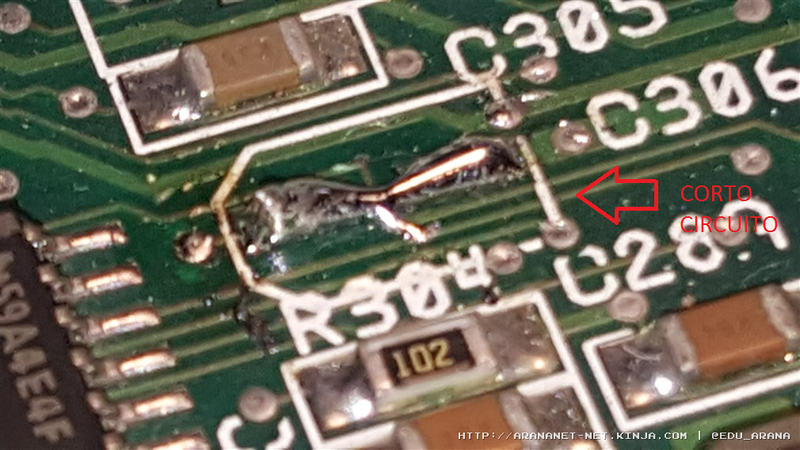

Como pueden apreciar en los comentarios que aparecen en las últimas fotos, el daño en la placa era considerable. Normalmente recapear un ordenador no es difícil pero hay que tomarse un tiempo en quitar cada condensador para evitar daños y que en un futuro, cuando toque reemplazarlos, el path donde va soldado, aún se conserve en buenas condiciones. Otra cosa es el daño que hace el electrolíto que contienen los condensadores, que también dañan los path haciendo que básicamente, el condensador se quite con la mano.
Reparación

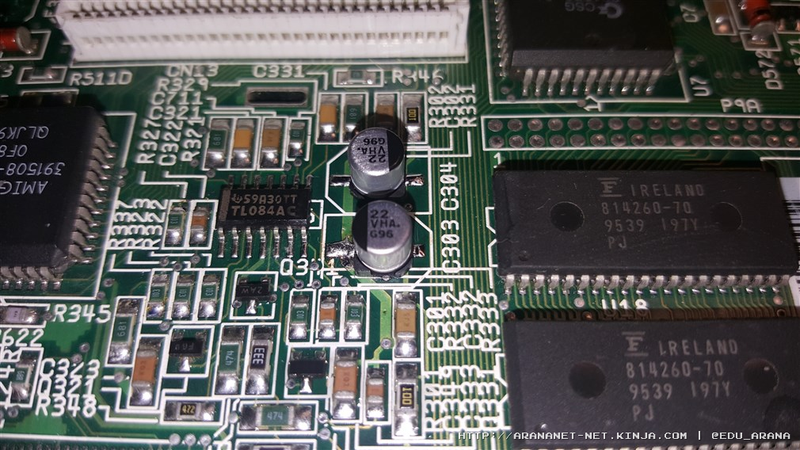

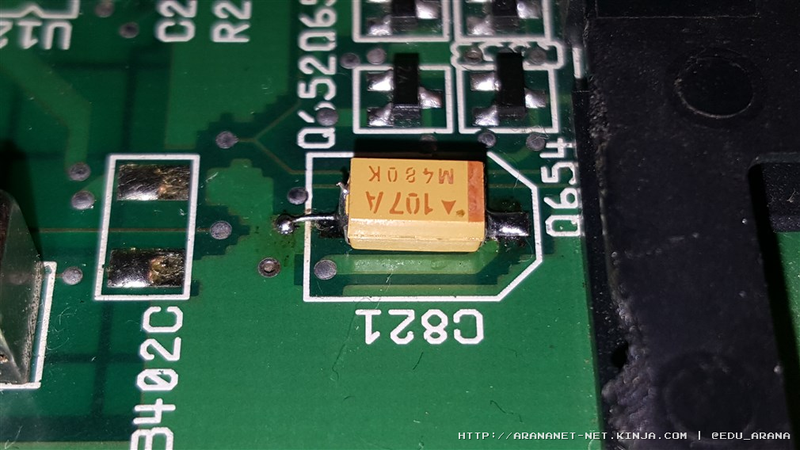

Para reparar el PCB lo primero que hay que hacer es limpiar toda la zona afectada, luego siguiendo el esquema del fabricante, reparar las lineas y vías dañadas y por último, colocar nuevos condensadores. En este caso, debido al daño, he optado por utilizar condensadores de tantalio en alguno de los condensadores, porque son más fáciles de soldar cuando hay daño. Por otro lado como de costumbre, he colocado condensadores cerámicos en los filtros de la salida de audio (22uf 16v no polarizado).
Advertisement

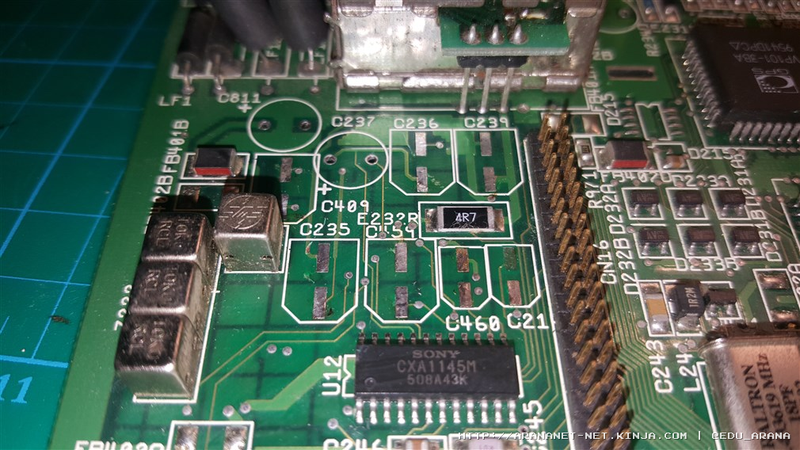

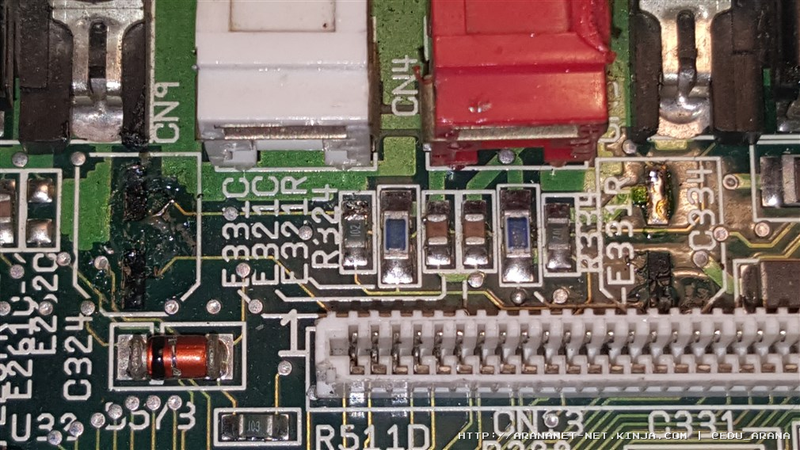

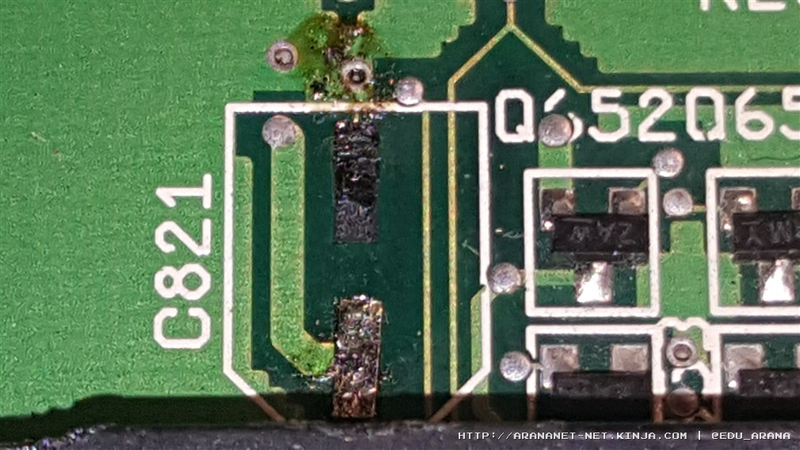

Limpieza


Advertisement

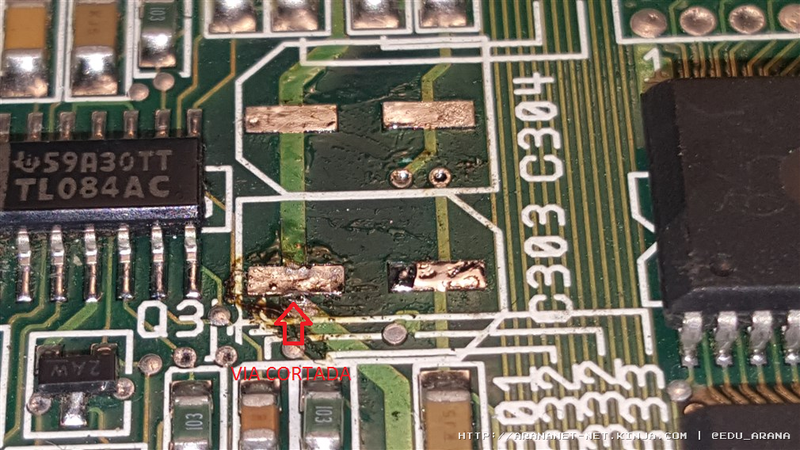

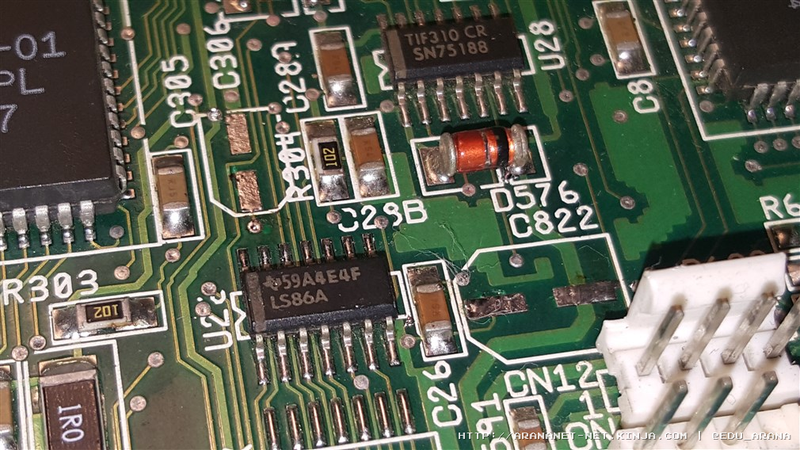

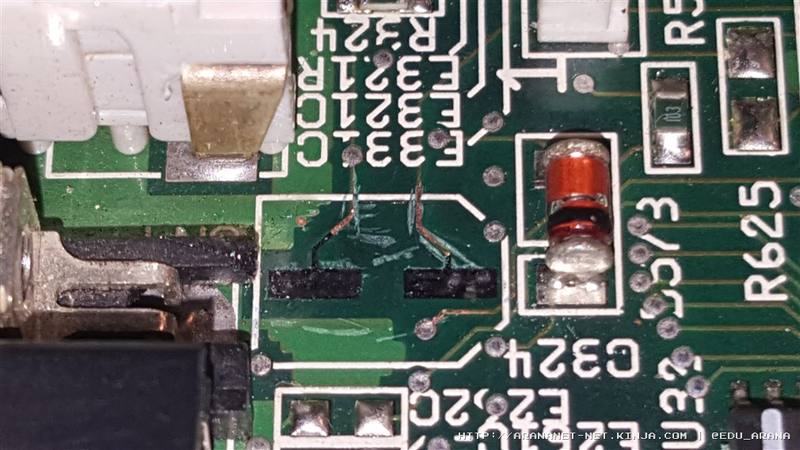

Saneado de líneas

Advertisement

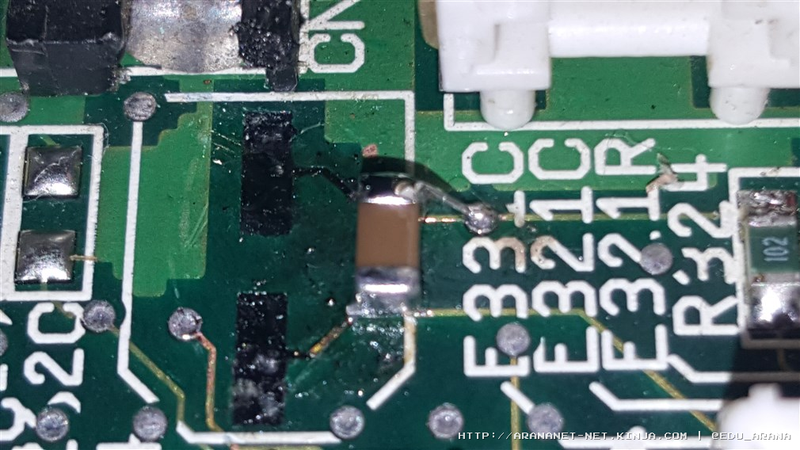

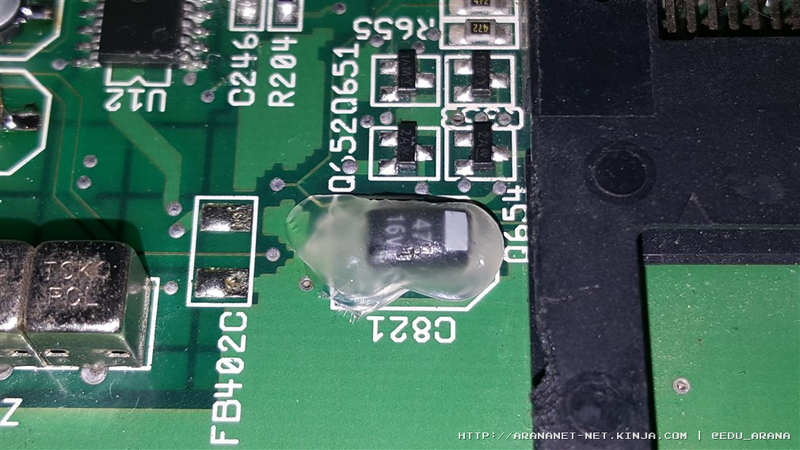

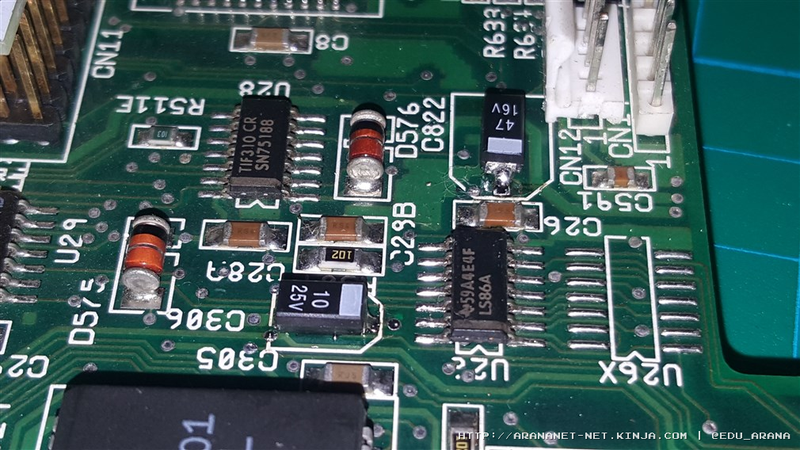

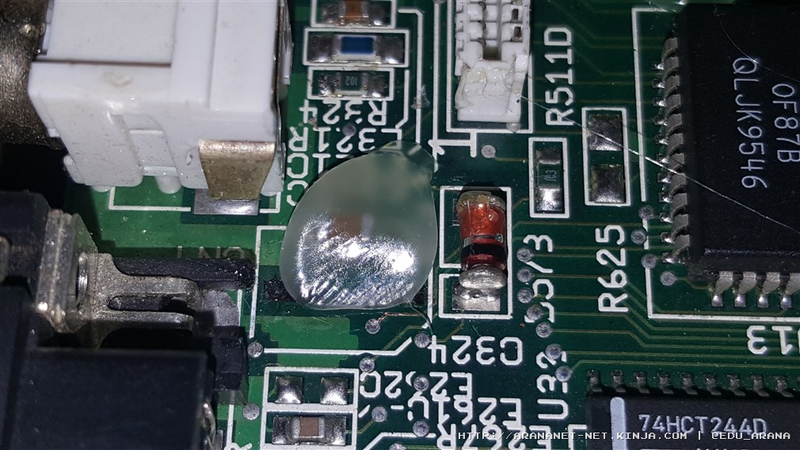

Finalmente colocamos los condensadores y protegemos la zona con plástico.

Advertisement



Advertisement



Advertisement
Video demostrativo
Espero que les haya resultado, al menos, curioso :)
