Hola amig@s,

Hoy les traigo otra restauración y reparación de un Commodore Amiga 600.

Síntomas

  • Arranca y se apaga solo, sino, arranca y se queda en un punto anterior a la kick.
  • Uno de los conectores de joystick ha sido reemplazado por uno aéreo...
  • Valores inconsistentes en los condensadores de la placa base.

Estado Inicial

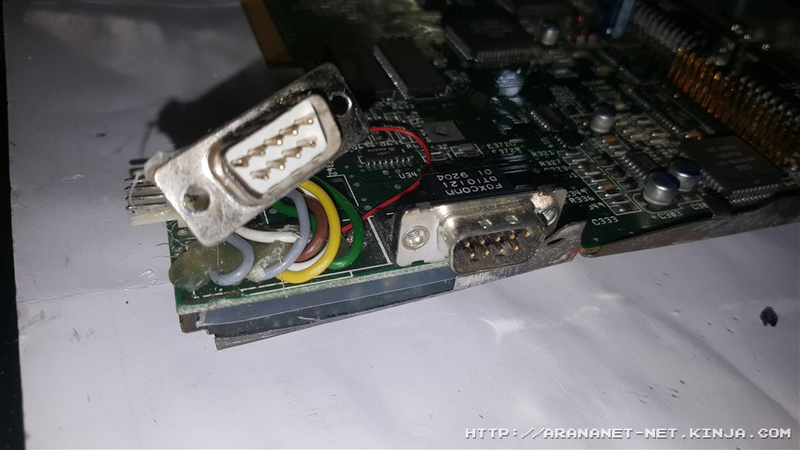

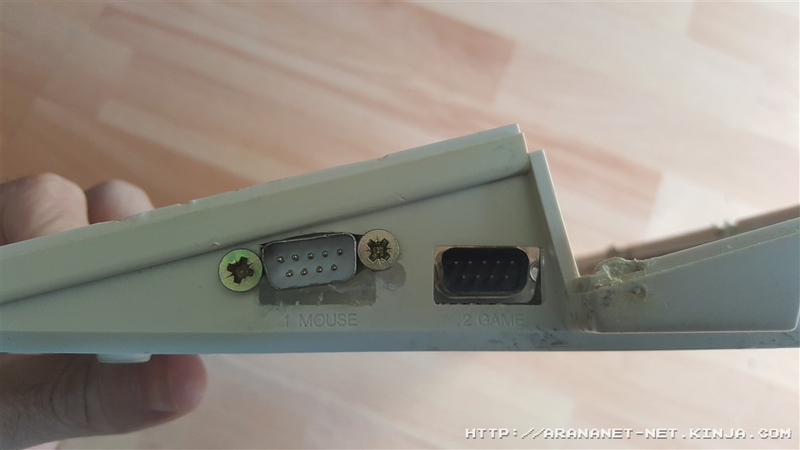

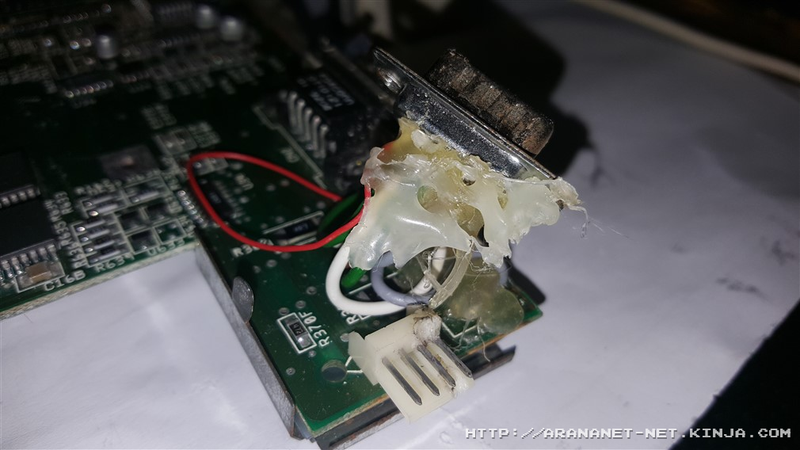

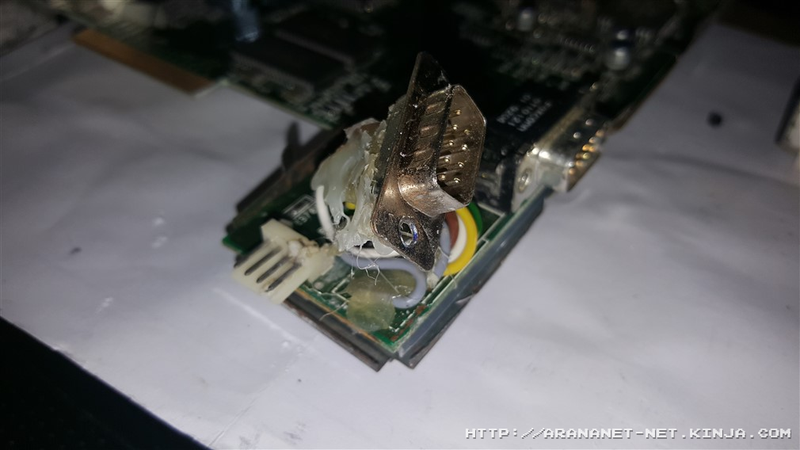

Lo más evidente y fuera de lo común en este A600, no es el hecho de que arranque y se apague solo, que también, sino lo que han hecho en el conector del joystick.. A los hechos me remito..

Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em

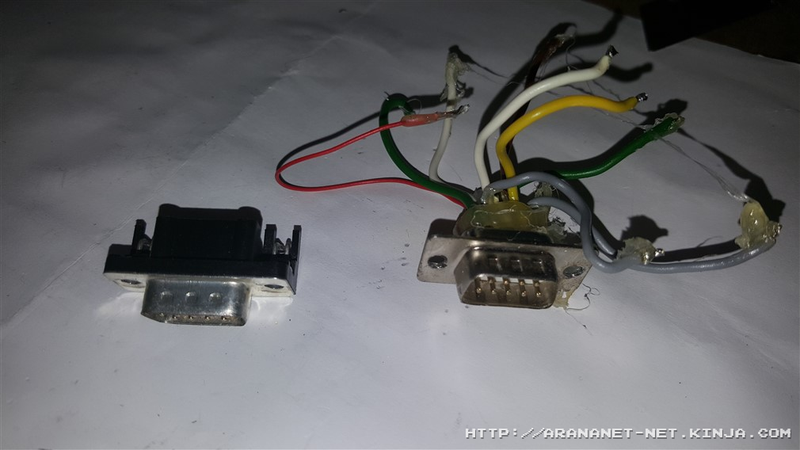

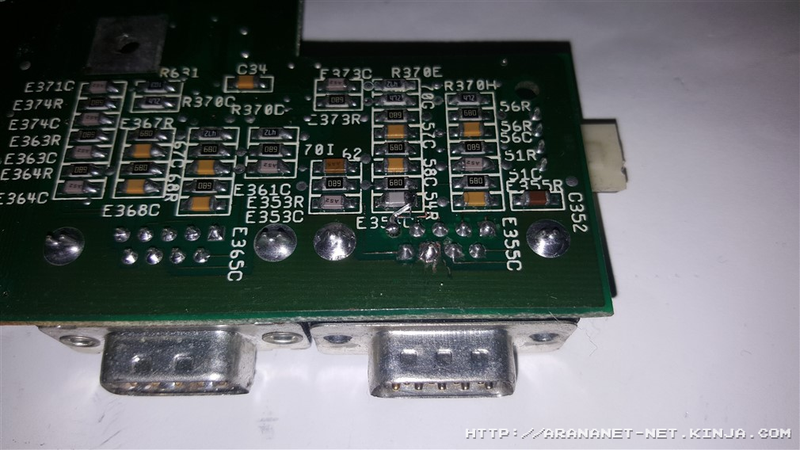

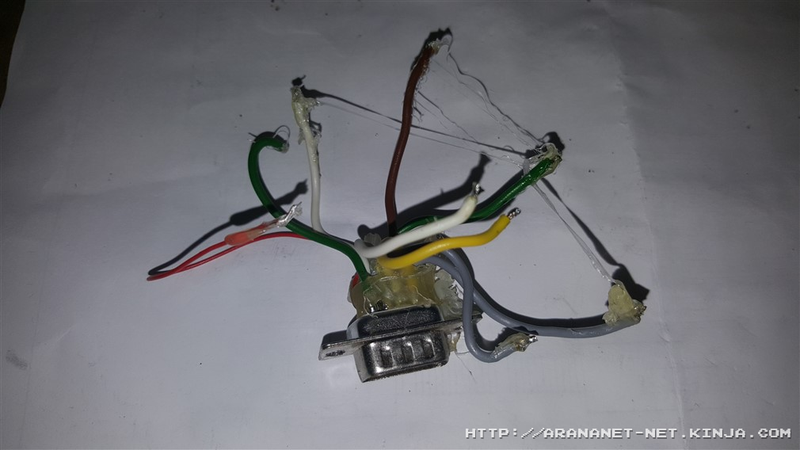

Tras quitar el conector y los cables..

Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em

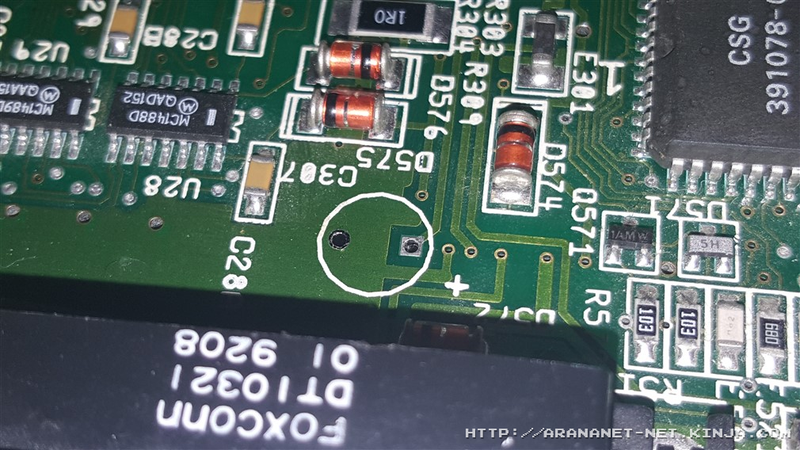

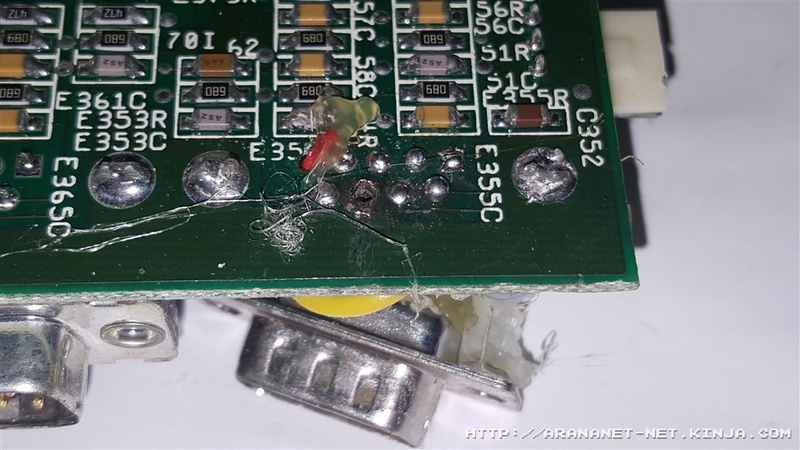

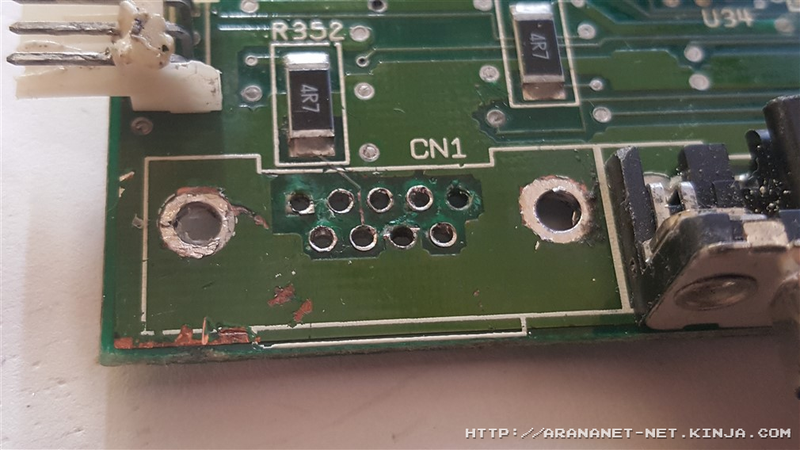

y si, en ese estado estaba el PCB debajo del plástico de silicona. Para reparar la zona y dejar nuevamente el puerto operativo, procedo a comprobar la continuidad de los contactos. Tras dicha verificación, veo que solo uno de los pines no tiene conexión con la placa base. Esto se debe a que faltaba completamente la vía de dicho contacto. Seguramente que cuando han quitado el conector original (aún no veo el motivo) se han llevado la vía con el conector.

Advertisement

Reparación del puerto de joystick

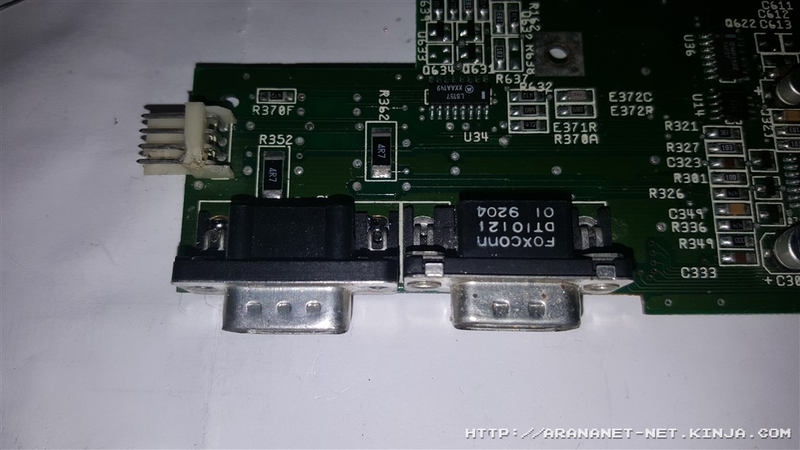

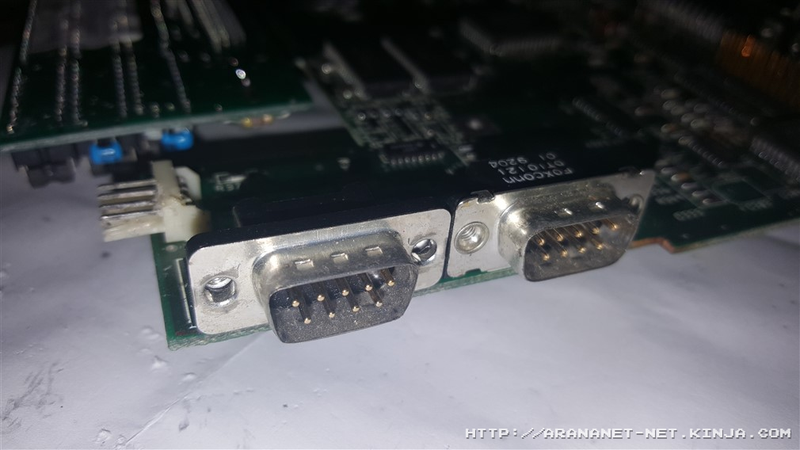

Para llevar a cabo esta reparación utilizo un conector NOS de Amiga.

Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement

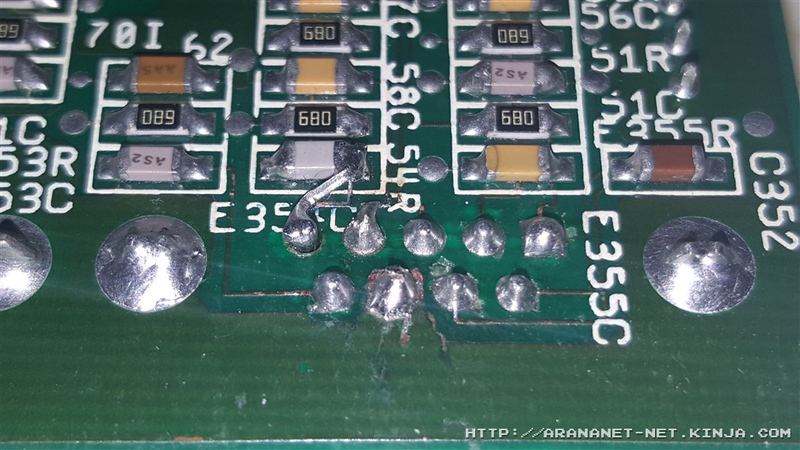

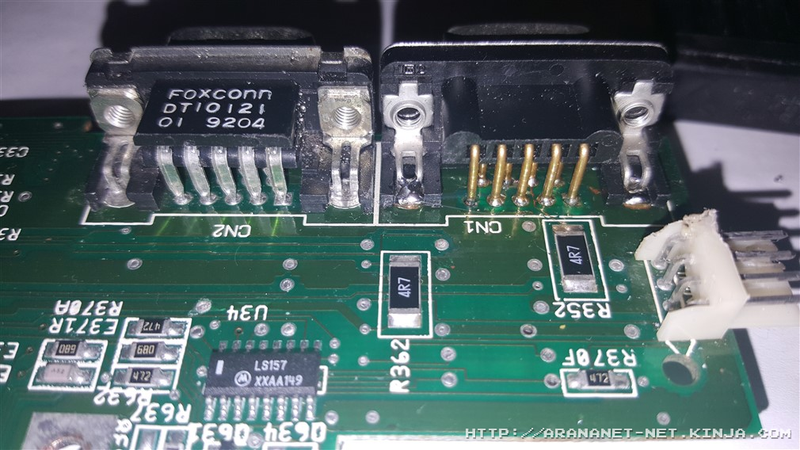

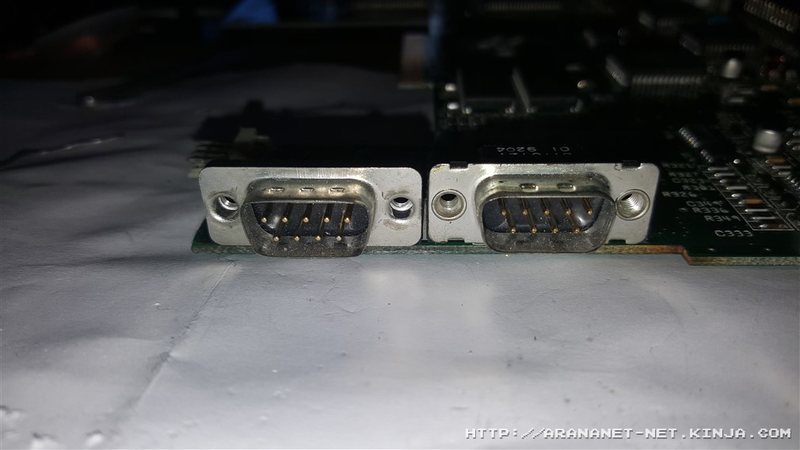

Como pueden observar en la foto anterior, he tenido que hacer un pequeño puente para el pin que no tenía vía. Aparte de reemplazar el componente, ya que en el estado original, dicho componente (un condensador smd) directamente le faltaba una parte.

Recap completo de todo el A600

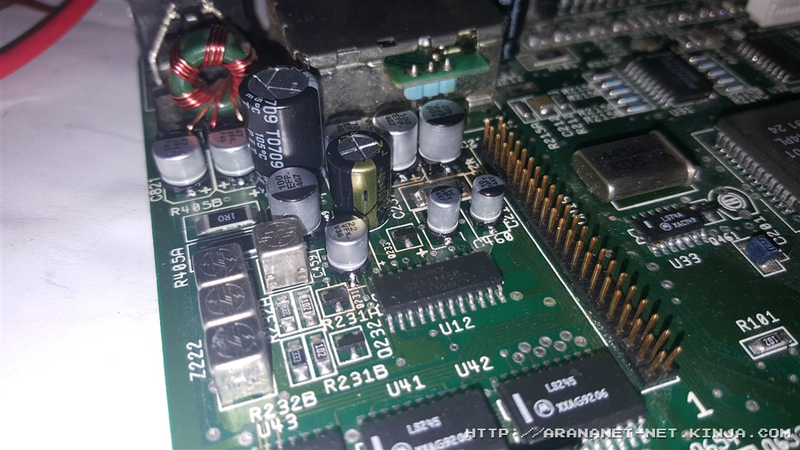

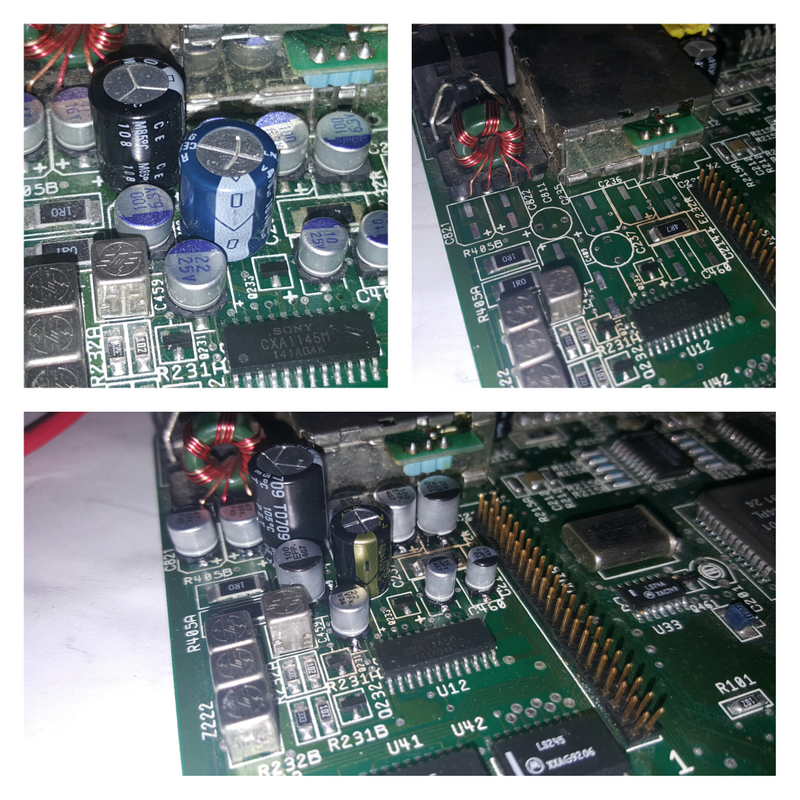

Básicamente este A600 tenía los condensadores originales, con varios años, algunos secos, otros fuera de rango y otro, lo peor, perdiendo ácido electrolito.

Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement

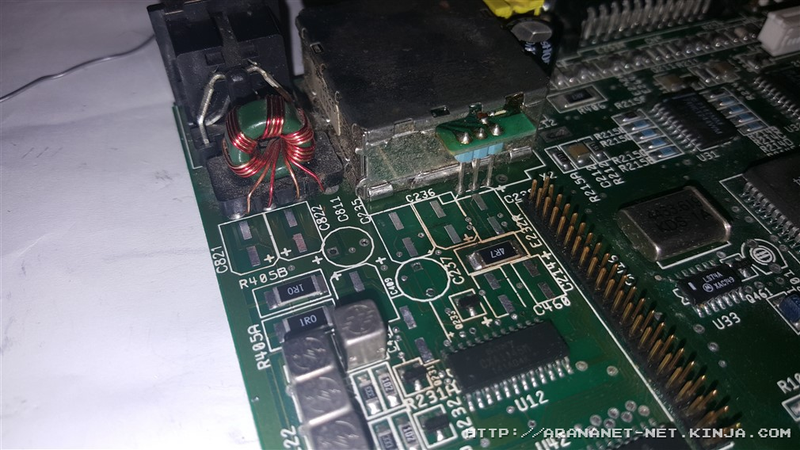

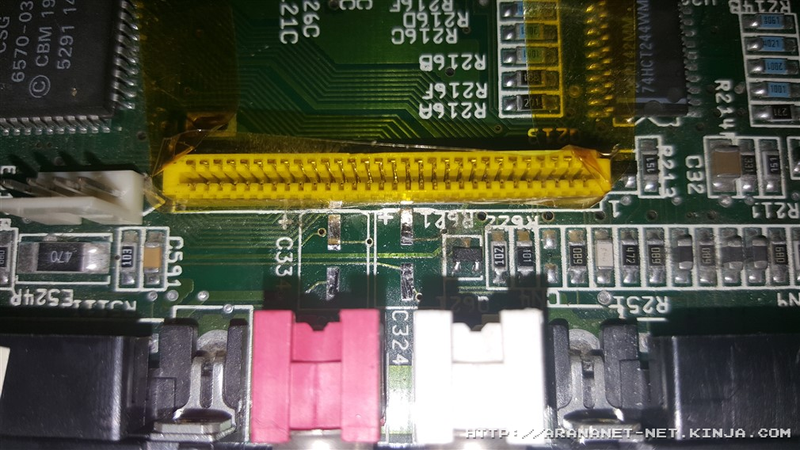

Reemplazo de los condensadores y limpieza de la zona

Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement

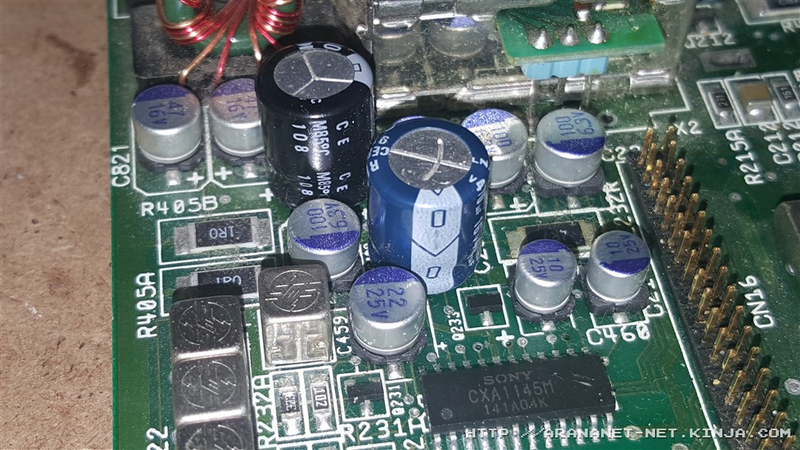

Instalación de los nuevos condensadores

Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em

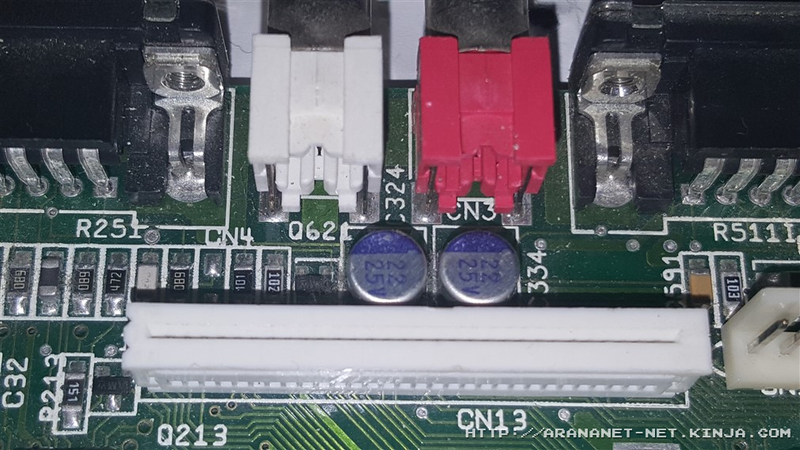

Como pueden observar en la imagen anterior, he reemplazado los condensadores SMD de aluminio de 22uf por 2 condensadores SMD cerámicos TDK del mismo valor y voltaje.

Advertisement

Resultado final

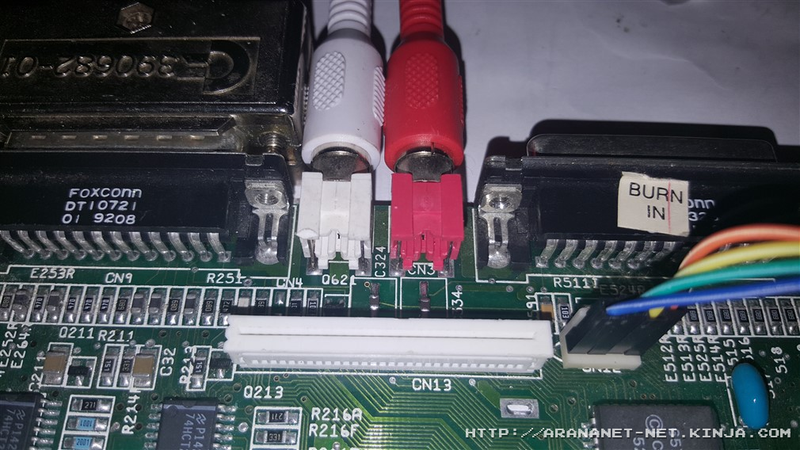

En la siguiente imagen podemos observar el estado antes y después del recap.

Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em
Advertisement

Prueba de funcionamiento

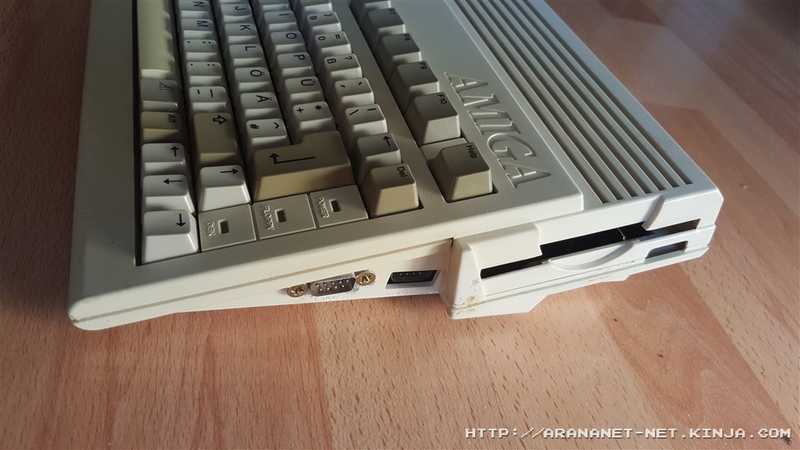

Tras reemplazar los condensadores, procedemos a probar el acceso a disco con una tarjeta CF, también a arrancar desde una disquetera convencional y por último una prueba de sonido, donde se comprueba el funcionamiento estable tras varias horas manteniendo el equipo encendido.

Advertisement
Illustration for article titled RESTAURANDO Y REPARANDO UN COMMODORE AMIGA 600em/em

Espero que les haya resultado útil o al menos curioso.

Salu2.
