Hola amig@s,

Hoy les traigo un pequeño artículo sobre la restauración y mejora de un MAC Performa 630.

No entraré en detalle de lo que es un MAC Performa 630 pero en resumen, las características de la maquina son las siguientes:

Procesador: 68LC040 a 33mhz

  • Rom: 1MB
  • Cache L1: 8K
  • Ram: 4MB (estandar, máximo 36mb)
  • Video Ram: 1MB
  • CDROM: 2X
  • Floppy: 1.44mb manual

Más información aquí: https://everymac.com/systems/apple/mac_performa/specs/mac_performa_630.html

Advertisement

Estado inicial

Exteriormente no se aprecia ningún golpe. Interiormente la cosa ya cambiaba. Como se suele decir, si un ordenador huele a atún cuando se enciende, significa que hay que cambiarle los condensadores. Esto que parece un cuento chino, tiene parte de lógica, cuando el electro-lito de los condensadores se vierte sobre la placa base o fuente, éste huele, pero es debido al contenido utilizado en el condensador.

El propietario me envió la máquina para realizar una serie de tareas:

  • Recapear (cambiar los condensadores de la placa base y fuente de alimentación).
  • Actualizar la CPU a un 040 FULL con FPU.
  • Añadir una pila para el circuito RTC.

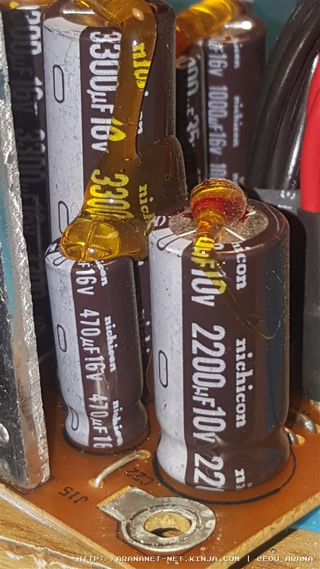

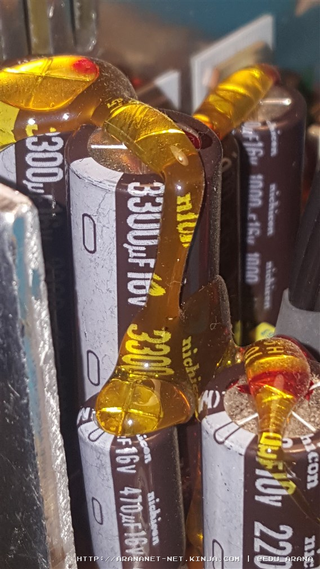

He de decir que la fuente de alimentación ha tenido días mejores :), algunos condensadores ya habían dado de si y estaban practicamente vacíos.

Advertisement

Bueno, comenzamos.

Cambiando la CPU de un 68LC040 a un 040 FULL

Lo primero que hay que realizar para esta actualización, es cambiar dos resistencias del multiplicador que se encuentran debajo de la placa base (a diferencia de otros MAC’s que el multiplicador lo tienen en la parte superior). La idea es cambiar los MHZ originales (33mhz) por los 40mhz que trae de fabrica la CPU 040 full.

Advertisement

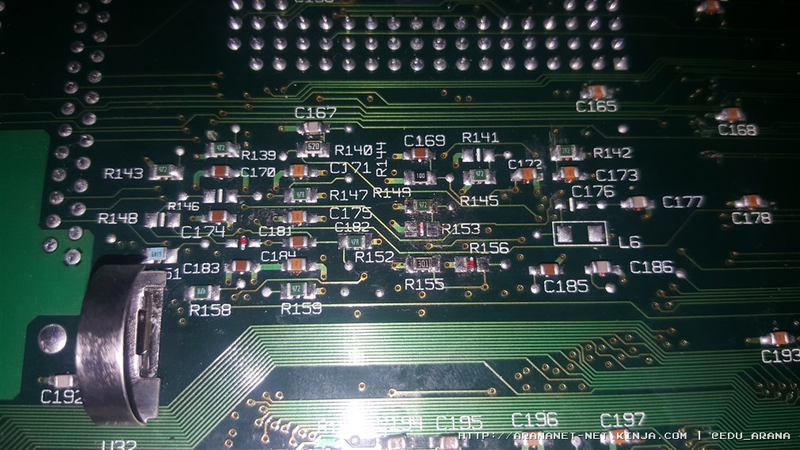

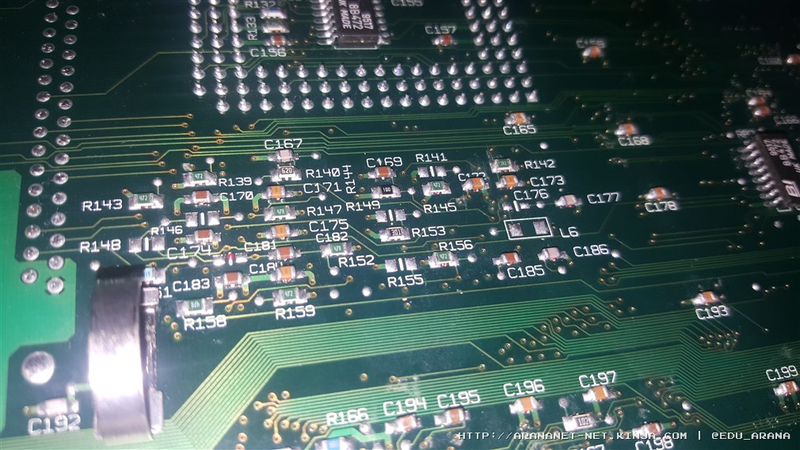

El cambio de 33mhz a 40mhz se hace alternando las siguientes resistencias de posición:

  • Quitamos la resistencia de la huella R153 y la soldamos a la huella R155
  • Quitamos la resistencia de la huella R156, y la soldamos a la huella R149

Es decir, de como está originalmente

Advertisement

A esta nueva posición

Nota: todos los componentes de este MAC vienen pegados con una gota de pegamento (se hace en fábrica para que no se muevan a la hora de soldarlos). Por lo que tendremos previamente que calentar la zona del lado contrario para ablandar el pegamento.

Advertisement

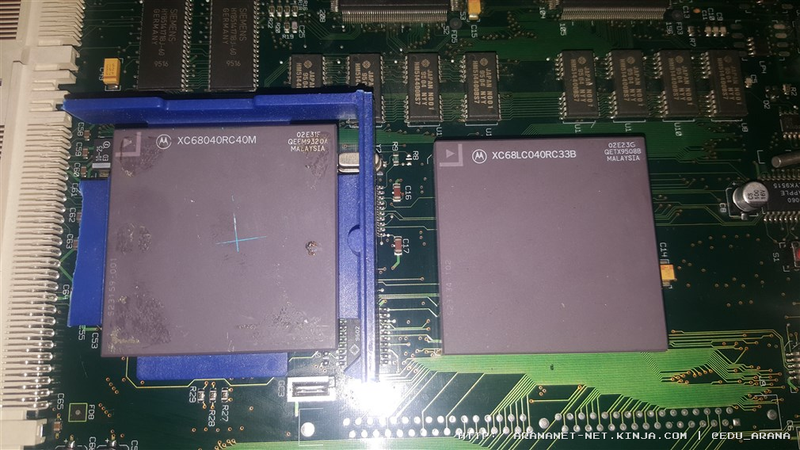

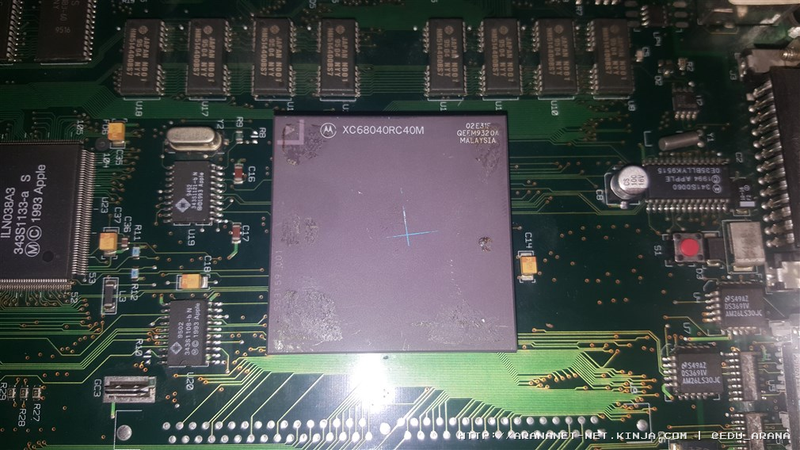

Por último, quitamos el procesador antiguo y ponemos el nuevo (bueno eso de nuevo...) :)

Advertisement

Aprovenchando que el propietario envió un ventilador para el 040, también se lo colocamos y lo conectamos al ventilador existente de la caja del MAC junto con un conector para poder quitar la placa completamente.

Y voila! ya tenemos nuevo procesador a 40mhz :)

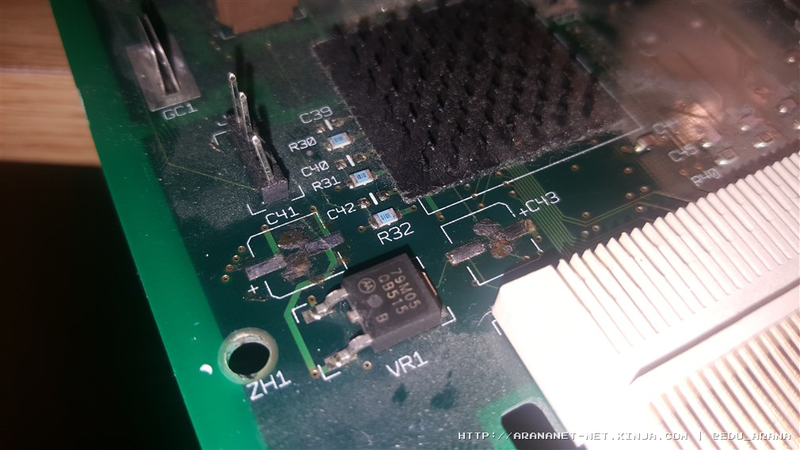

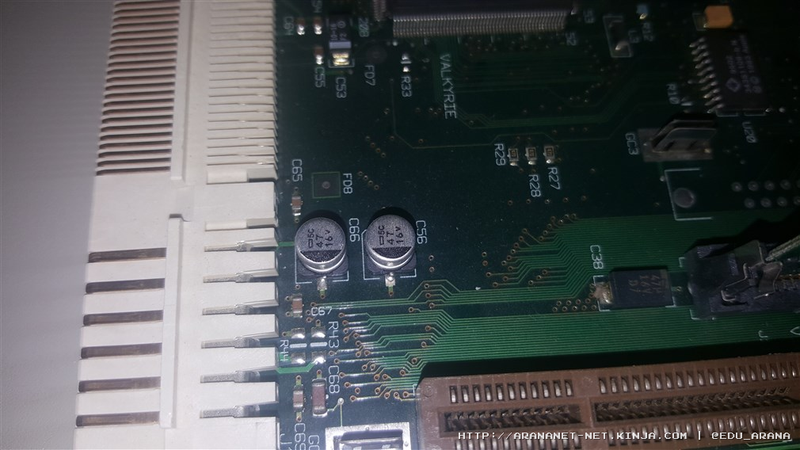

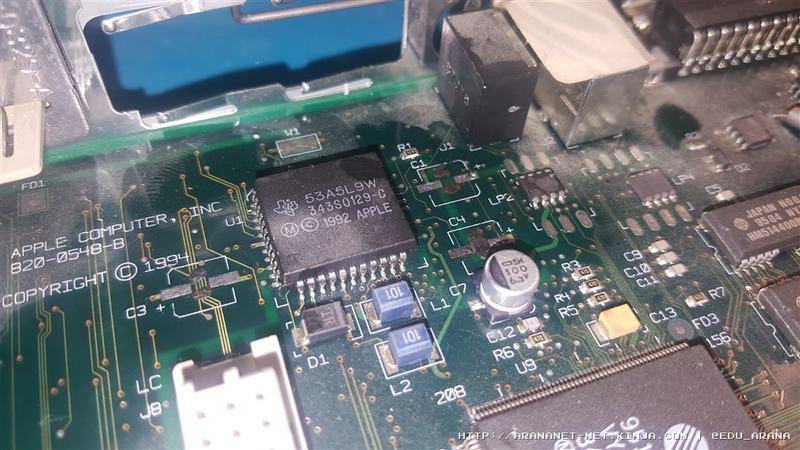

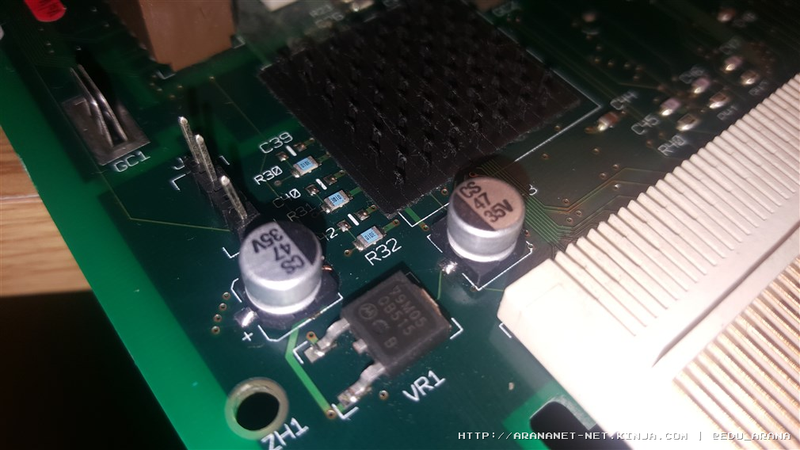

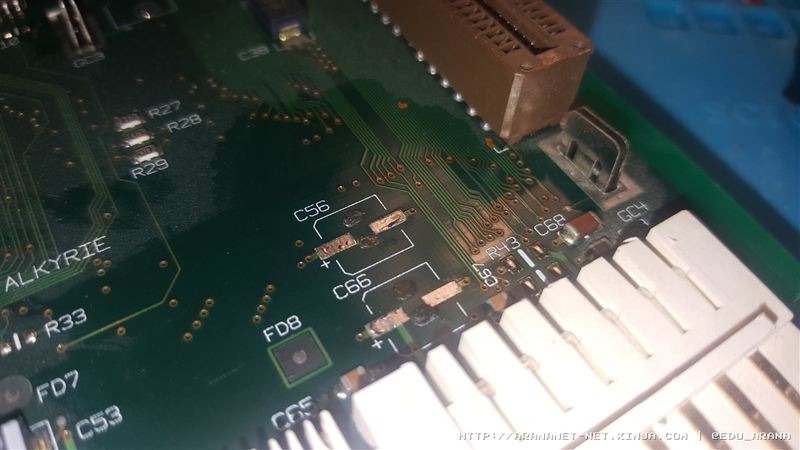

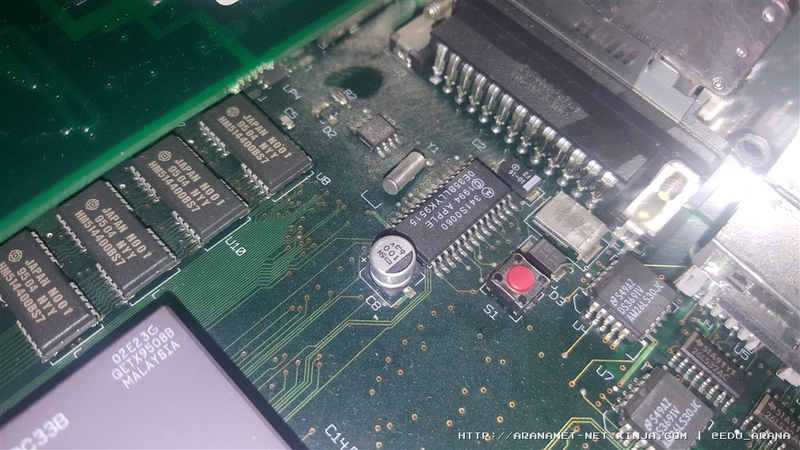

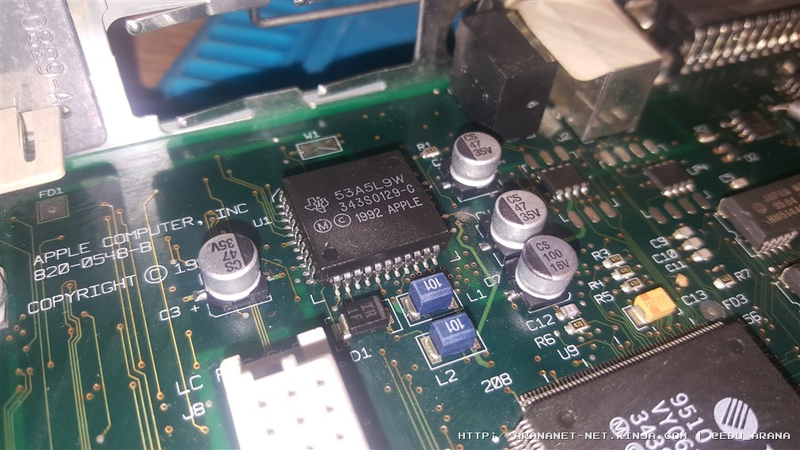

Recapeado de la placa base

Advertisement

Advertisement

Advertisement

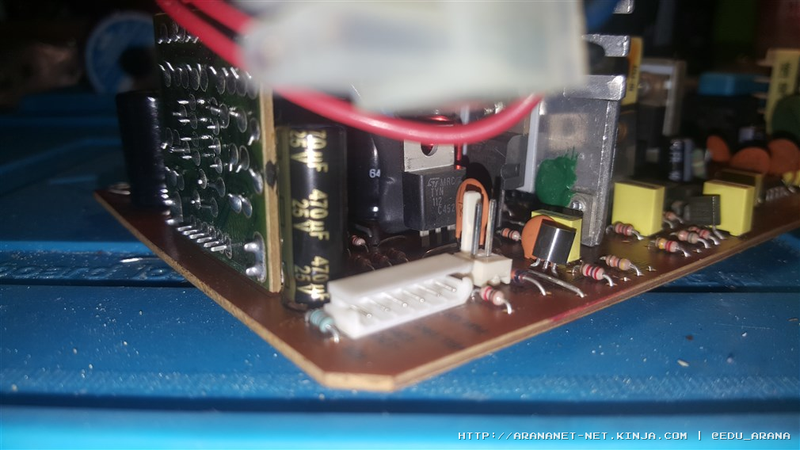

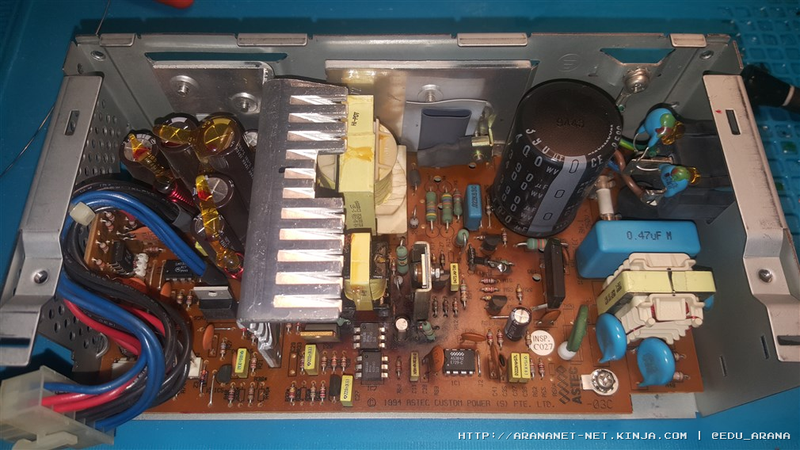

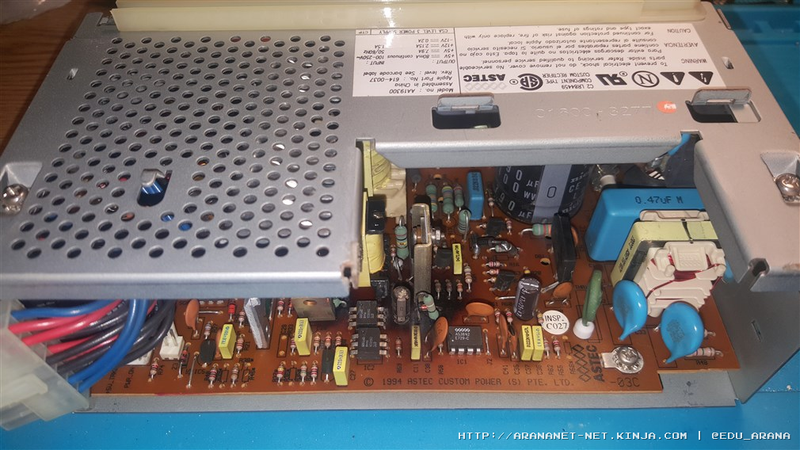

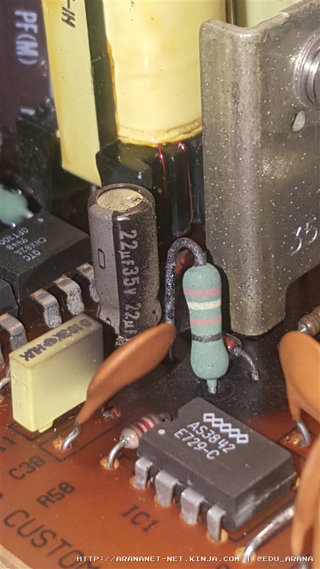

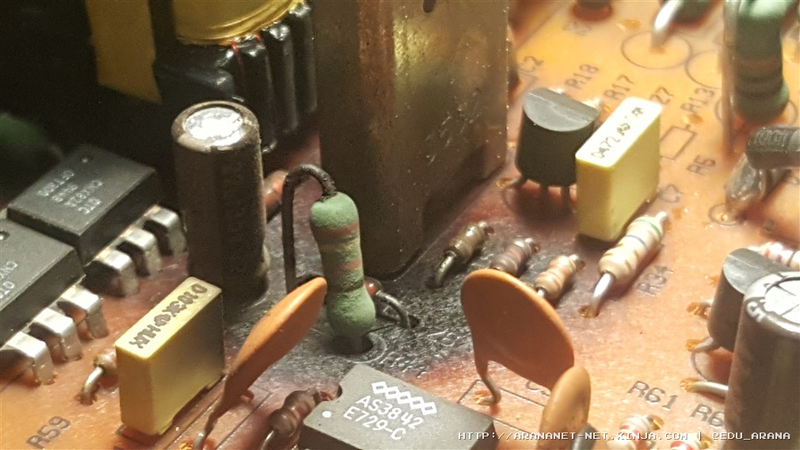

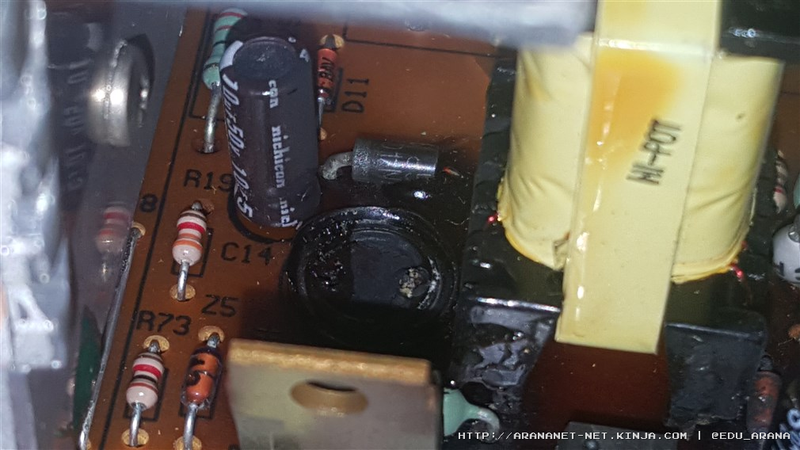

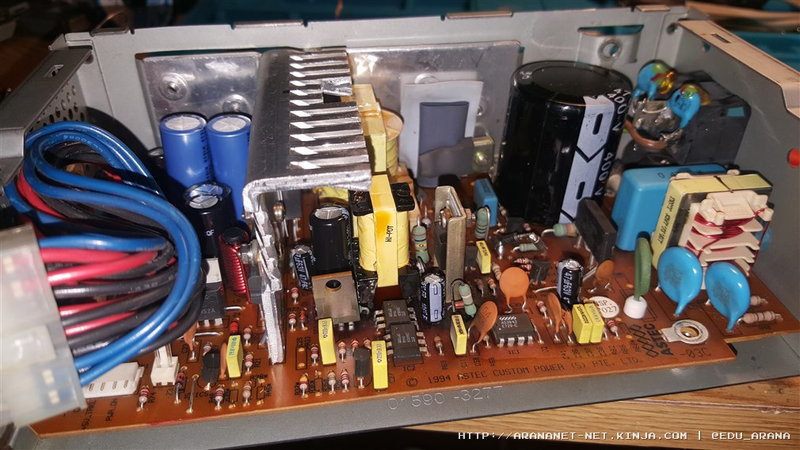

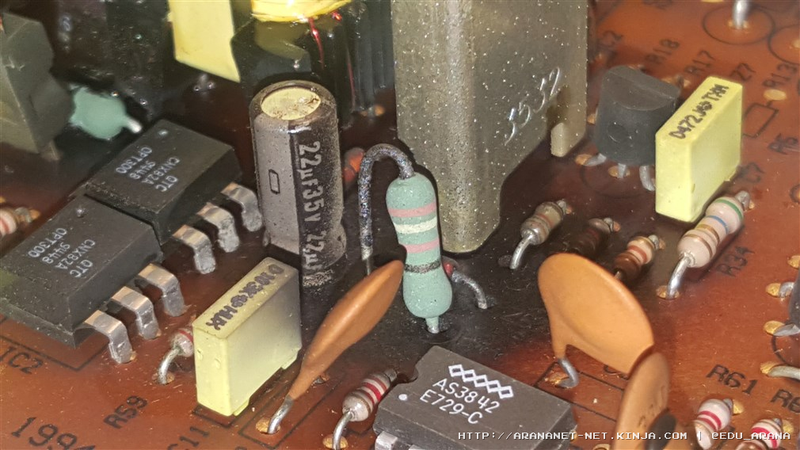

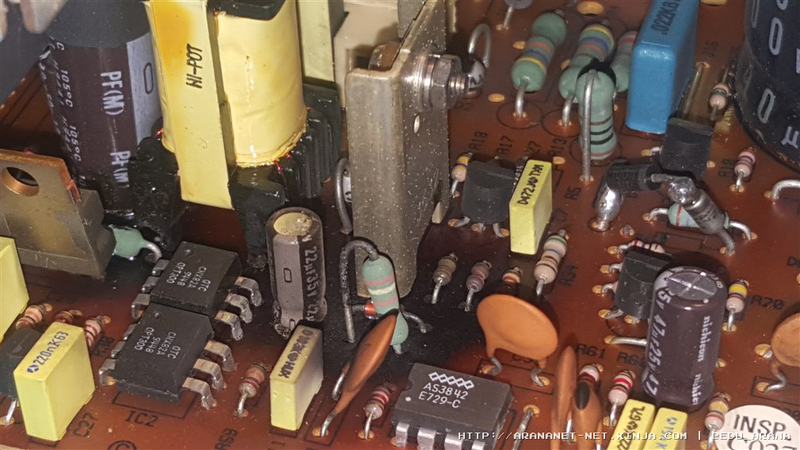

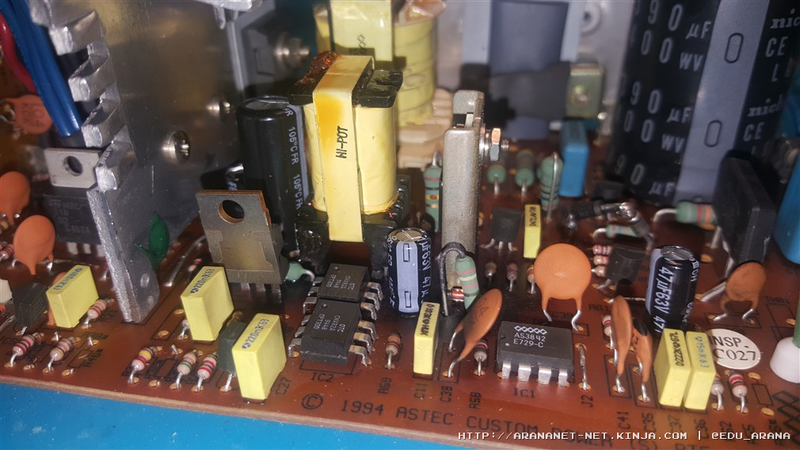

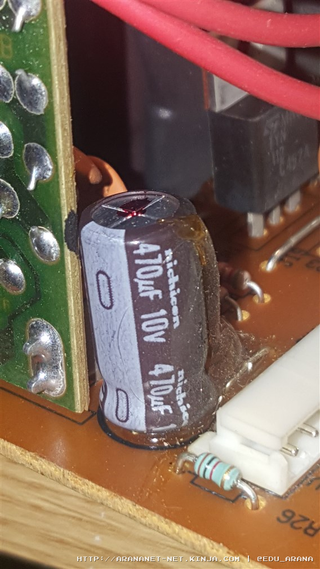

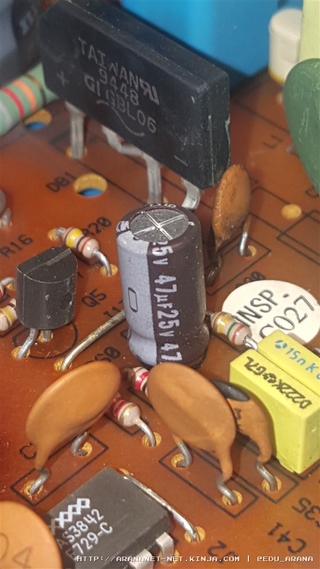

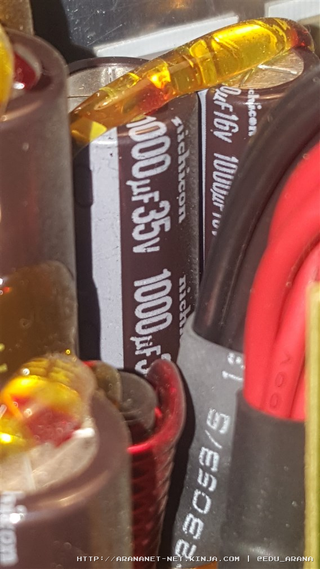

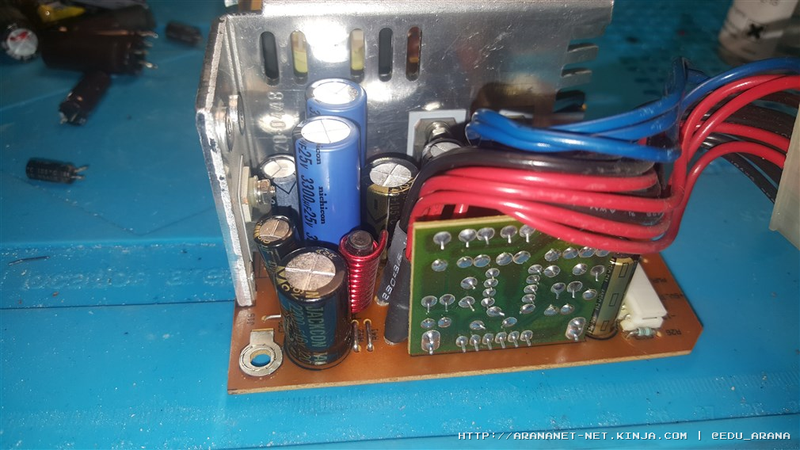

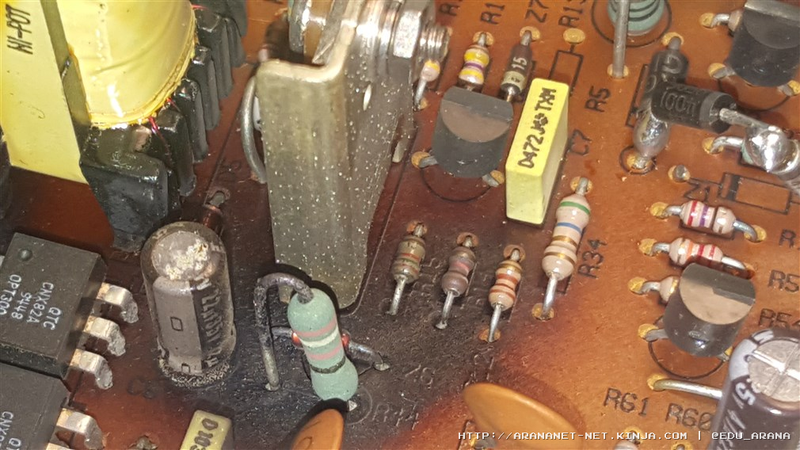

Restauración de la fuente de alimentación

Pues si, se le puede decir que es una restauración porque la pobre fuente de alimentación ha tenido mejores días.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

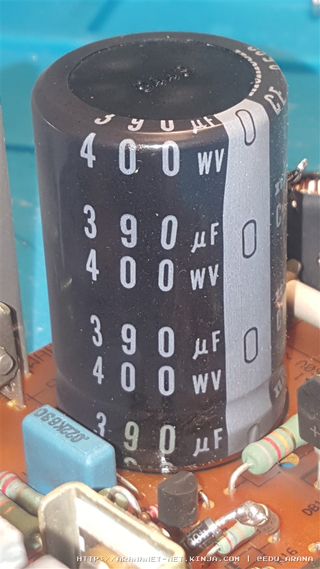

Lista de condensadores originales y los reemplazados

He cambiado algunos valores para mejorar el filtrado de la fuente.

1x 330uf 400v / 470uf 400V

1x 47uf 25v / 47uf 65v

1x 470uf 10v / 470uf 25v

2x 2200uf 10v / 3300uf 25v

2x 3300uf 16v / 3300uf 25v

1x 10uf 50V / 47uf 65v

2x 1000uf 16v / 2200uf 16v

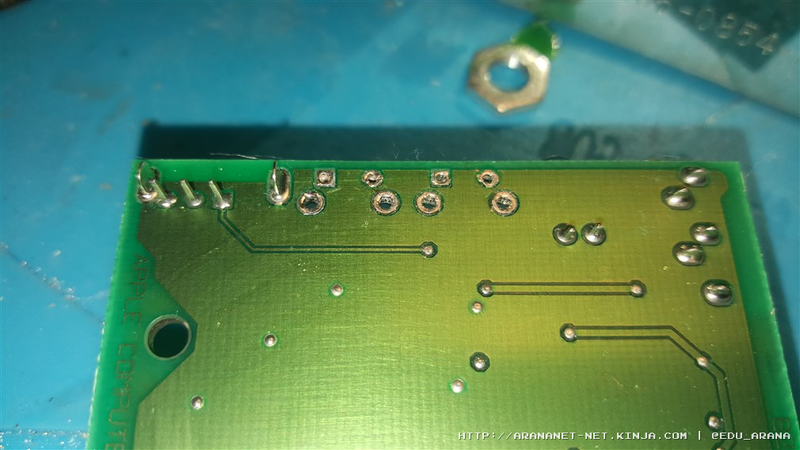

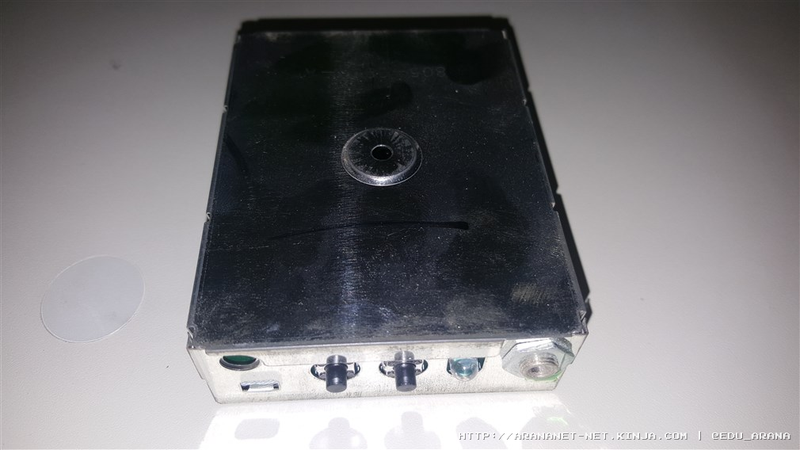

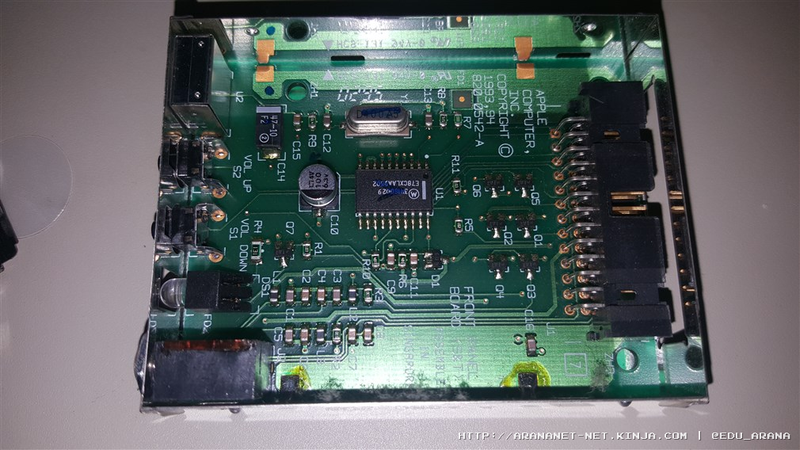

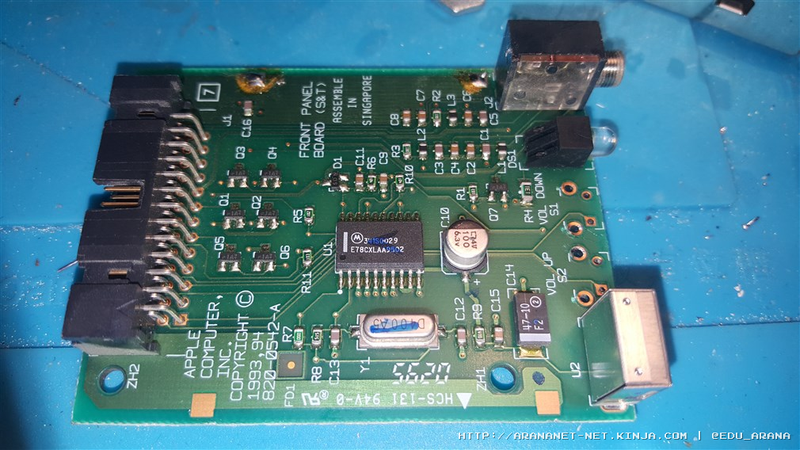

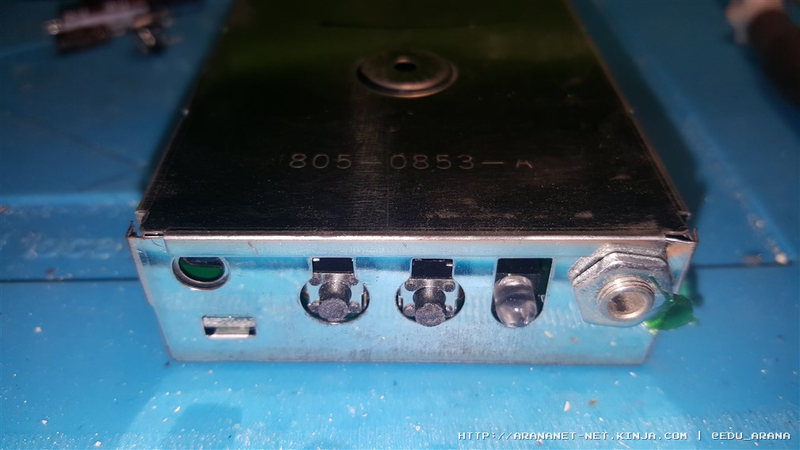

Reparación del botón del volumen del altavoz

Advertisement

Advertisement

Instalación del portapilaspara el circuito RTC

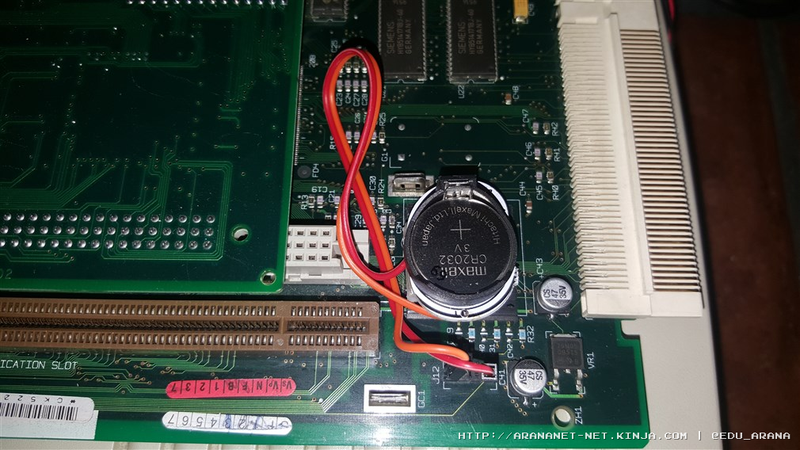

Aquí hay truco :) originalmente el Performa venía con una batería de 4.5v (este en concreto se lo había quitado el propietario) pero el integrado que realiza la función tiene un margen de trabajo de 3 a 5V así que con una CR2032 también es plausible (3v). He utilizado una de mis plaquitas de portapilas para Amiga en este MAC. El resultado es el siguiente.

Advertisement

El portapilas está pegado con un velcro por si hay que quitarlo en un futuro.

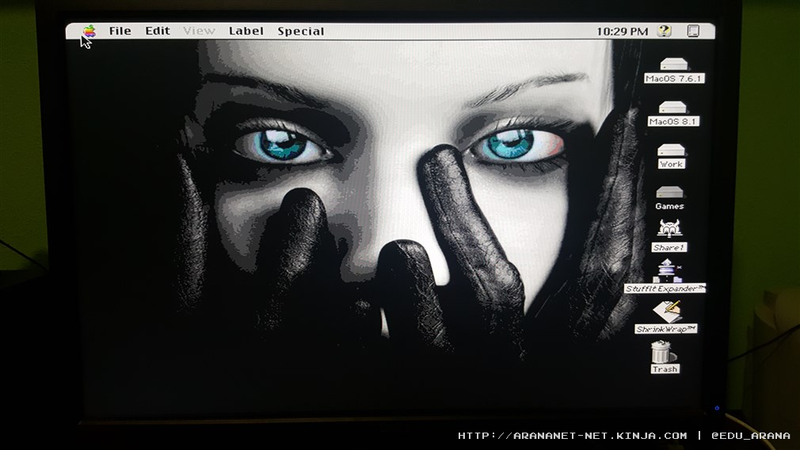

Resultado final

Advertisement

Video demostrativo

Referencias:

http://www.applefool.com/clockchipping/q630.html

Espero que les haya resultado curioso.
