Hola amig@s,

Hoy les traigo otra restauración y mejora de un Commodore A4000, esta al igual que las otras llevan un poco de trabajo pero el resultado vale la pena.

Looking for an english version of this article? Translate it here using google translator.

Estado inicial

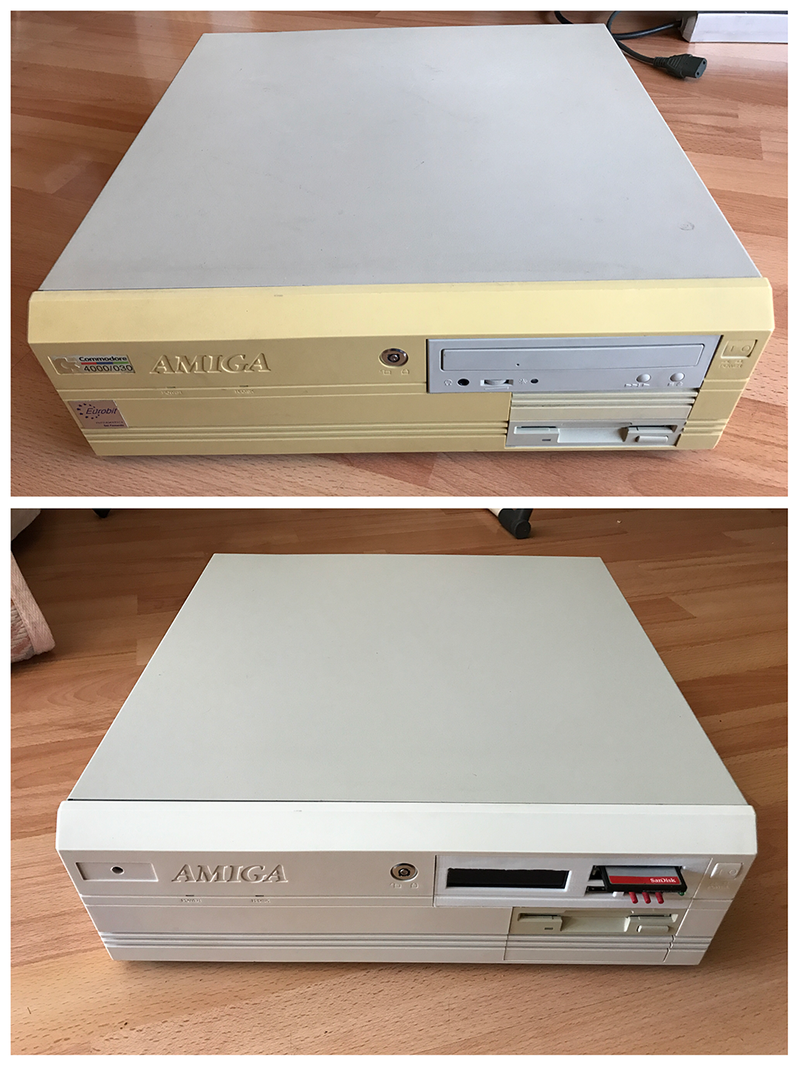

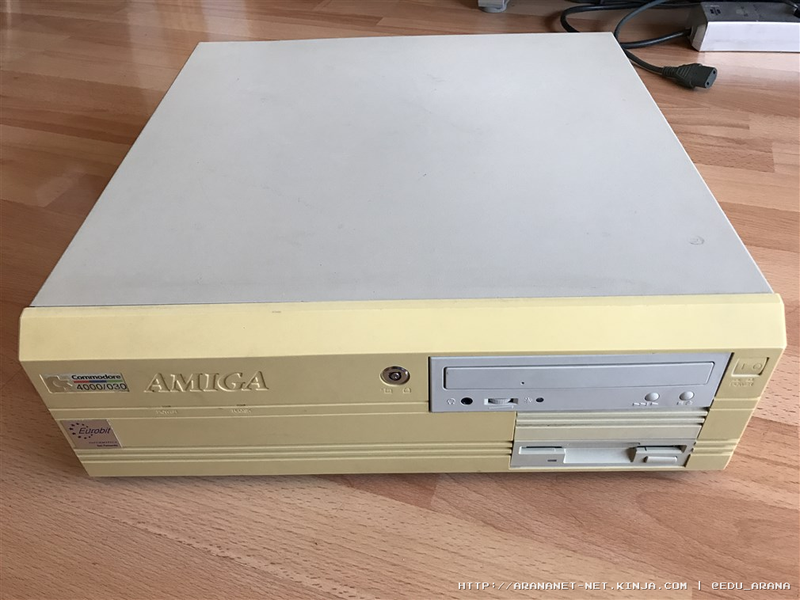

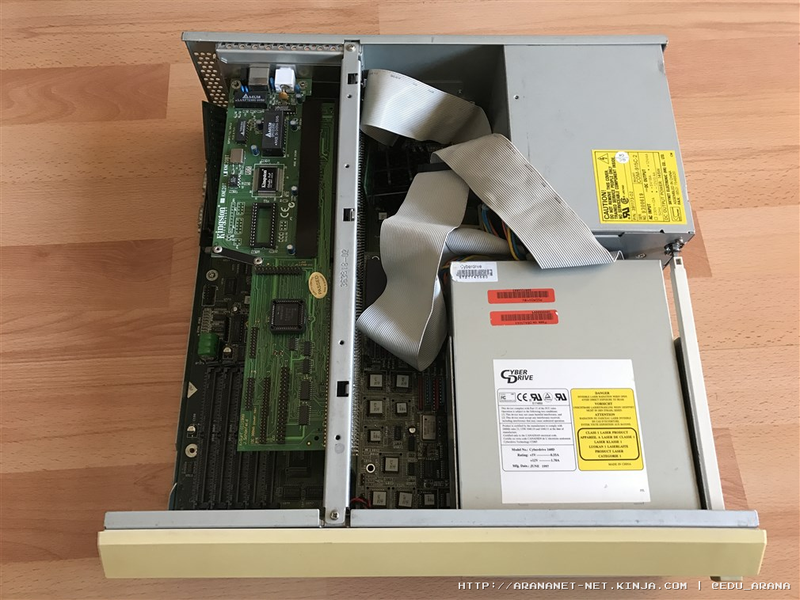

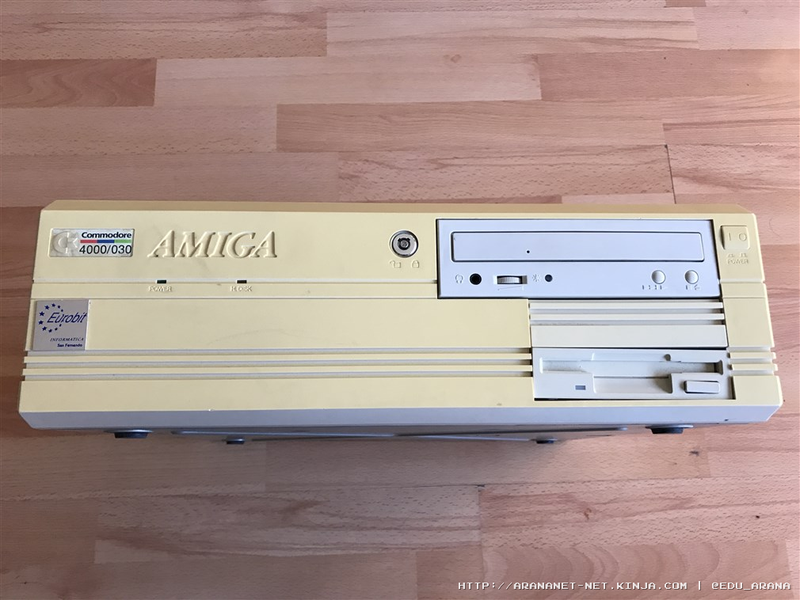

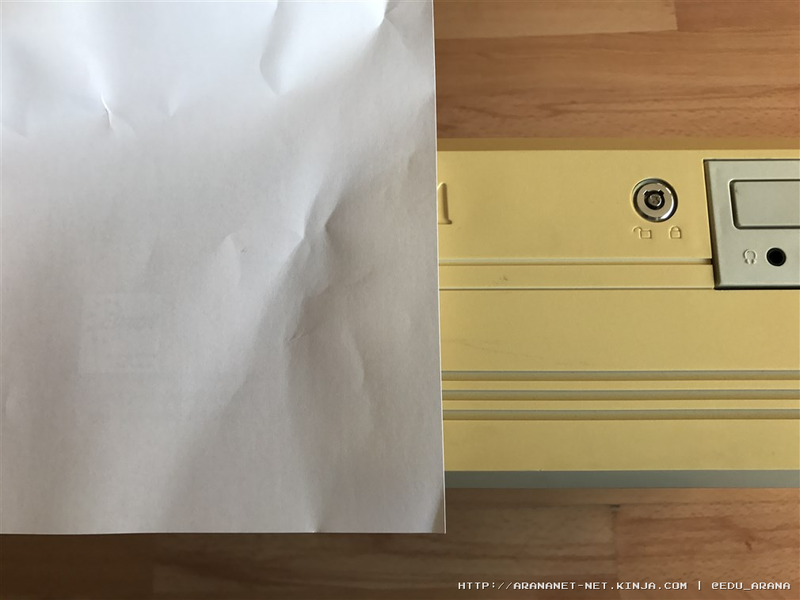

El 4K estaba en funcionamiento, al menos, tras montar la ram que vino suelta debido al transporte. Su estado, típico amarillo debido al bromuro, le daba un aspecto bastante abandonado como puede apreciarse en las siguientes imágenes. (La hoja es para ver el cambio de color).

Advertisement

Advertisement

Advertisement

Restauración

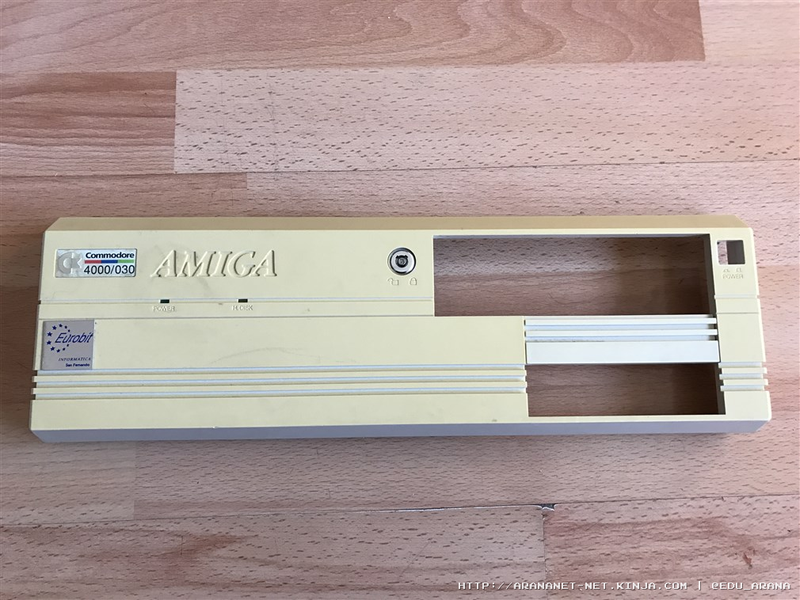

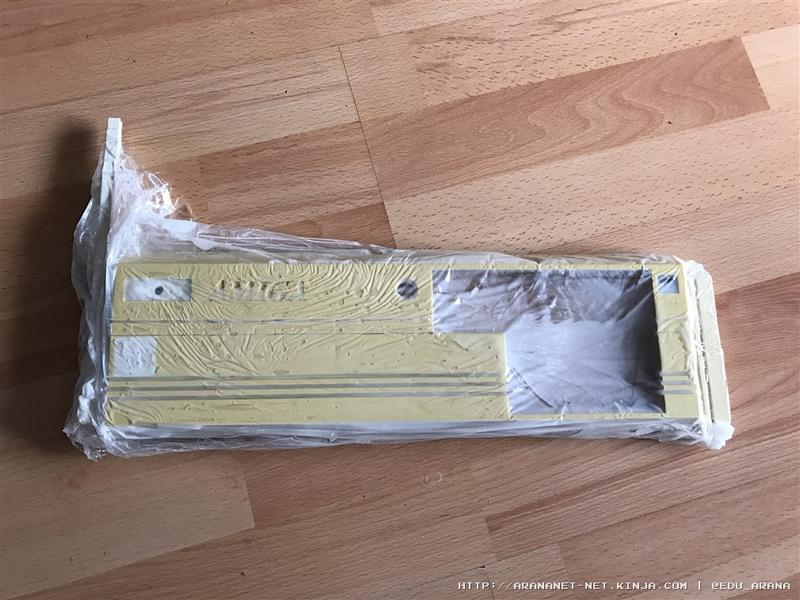

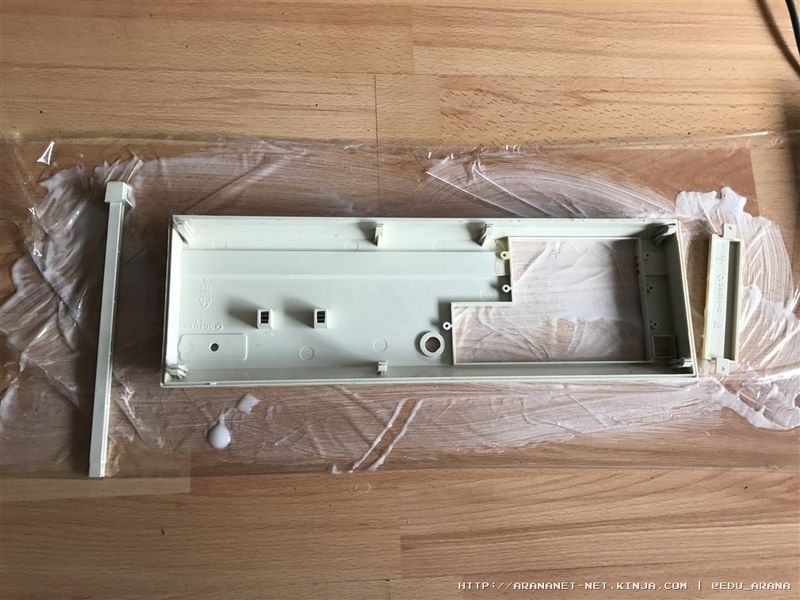

Lo primero que he hecho es blanquear el frontal, el botón de encendido y tapas frontales.

Advertisement

Advertisement

Advertisement

Nada más que peróxido de hidrógeno y sol.

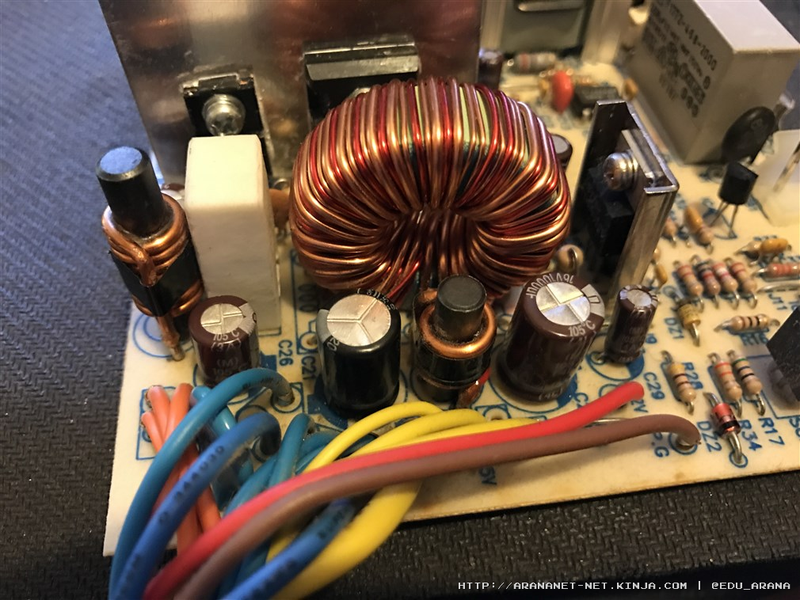

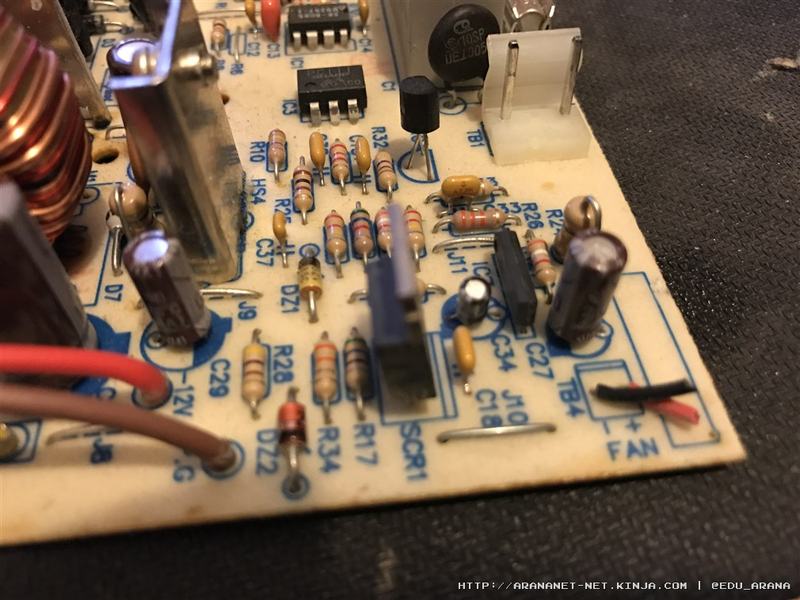

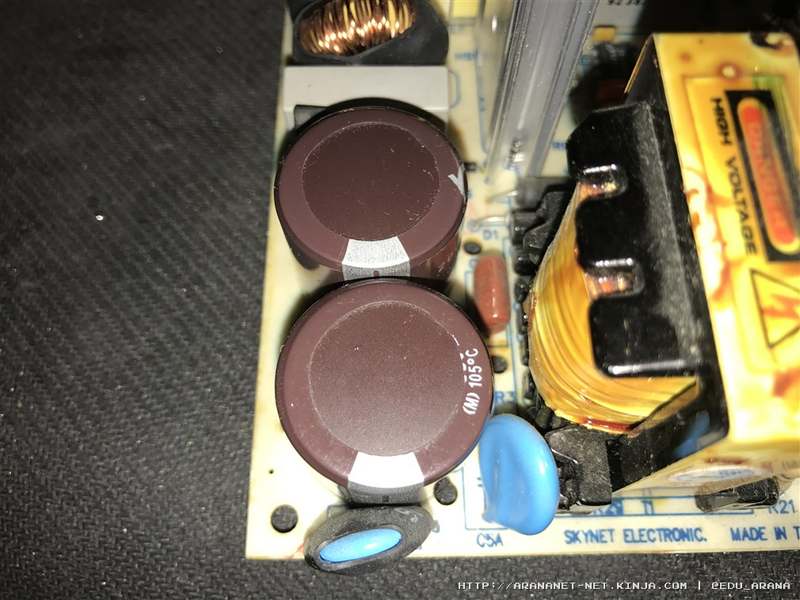

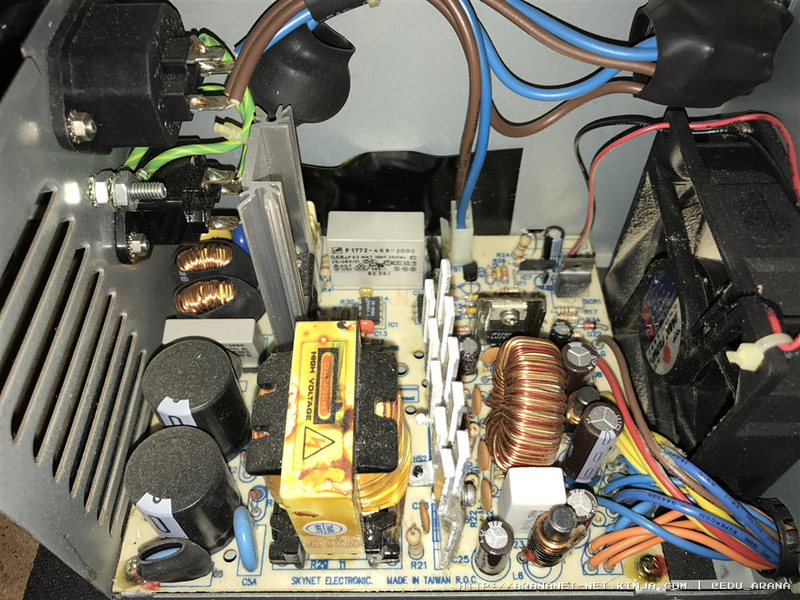

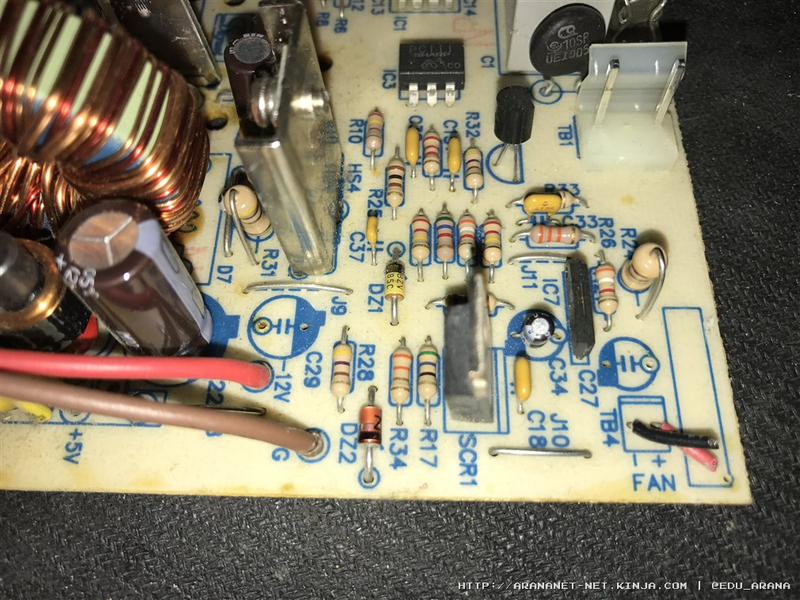

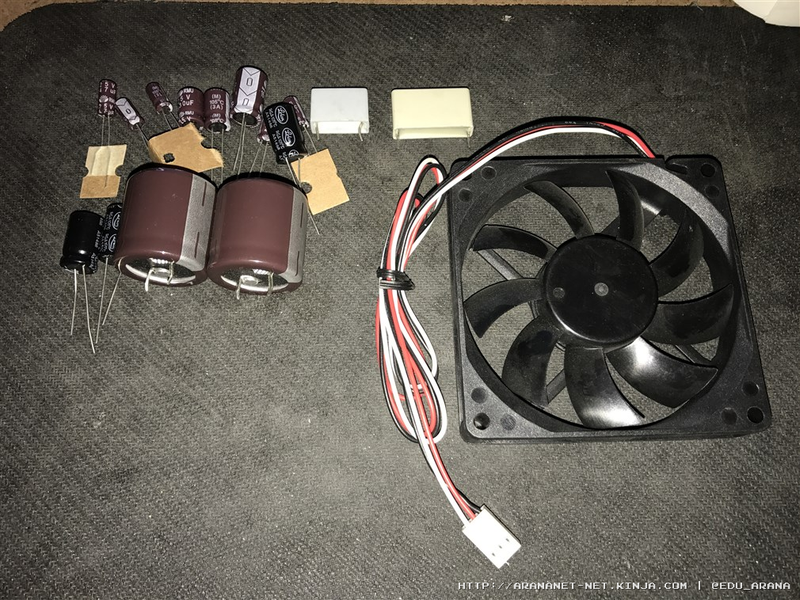

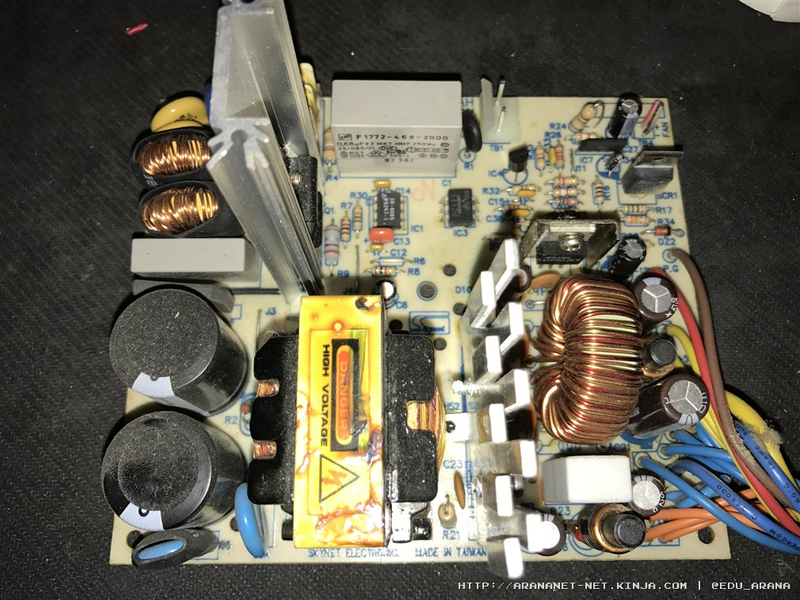

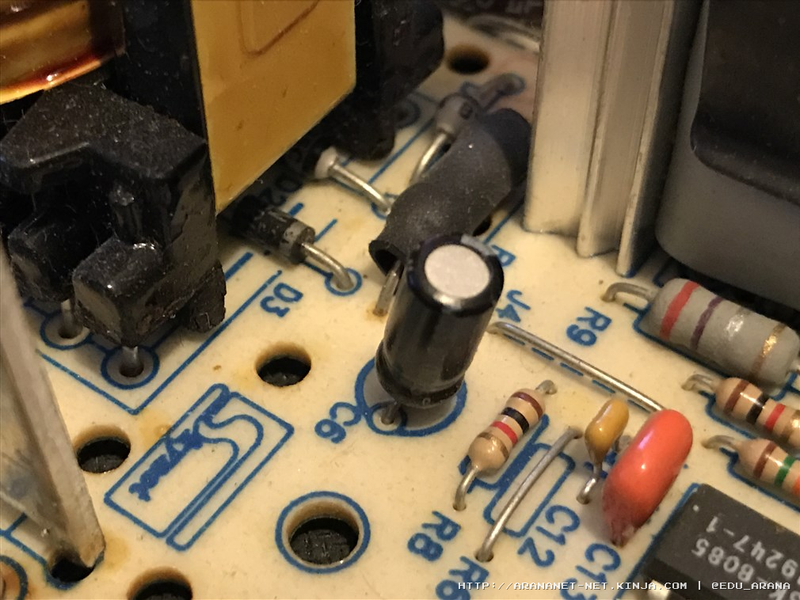

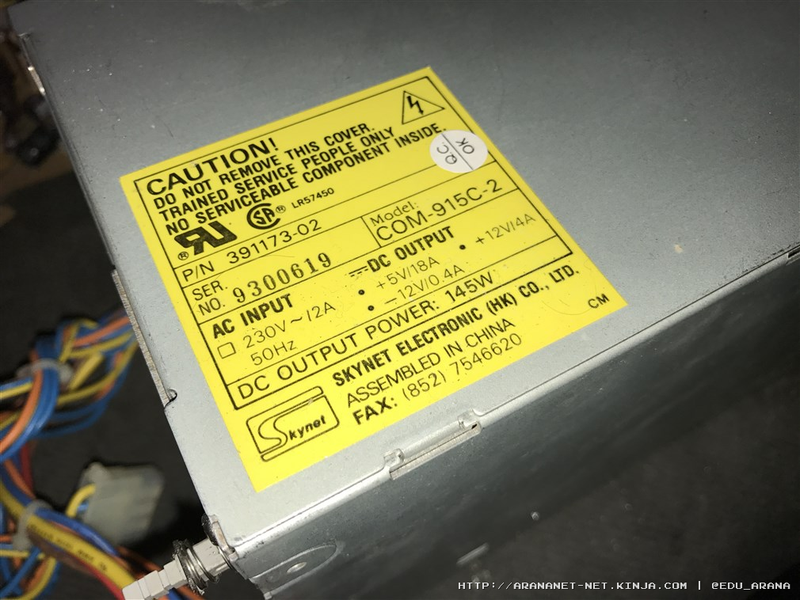

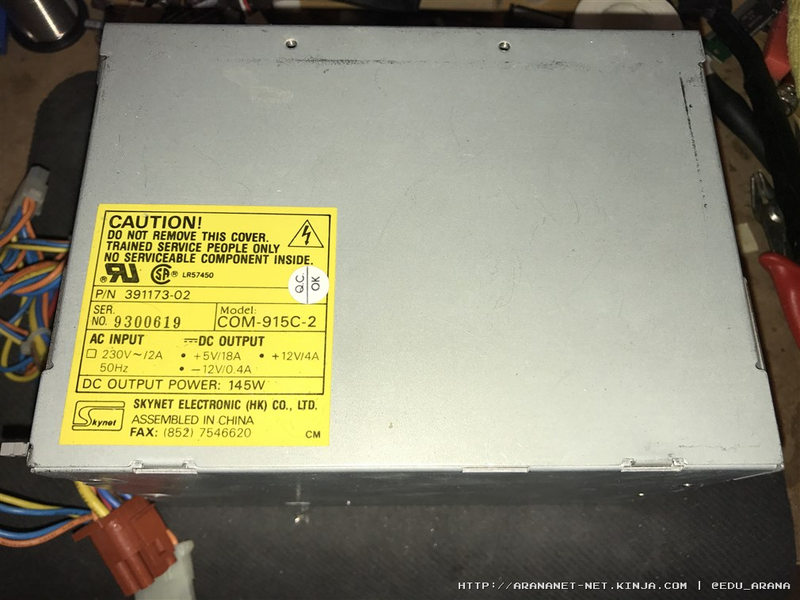

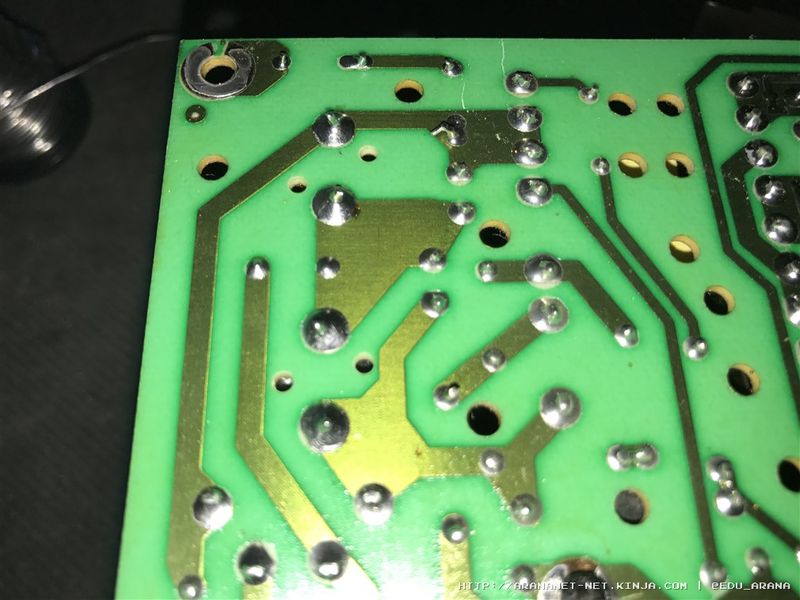

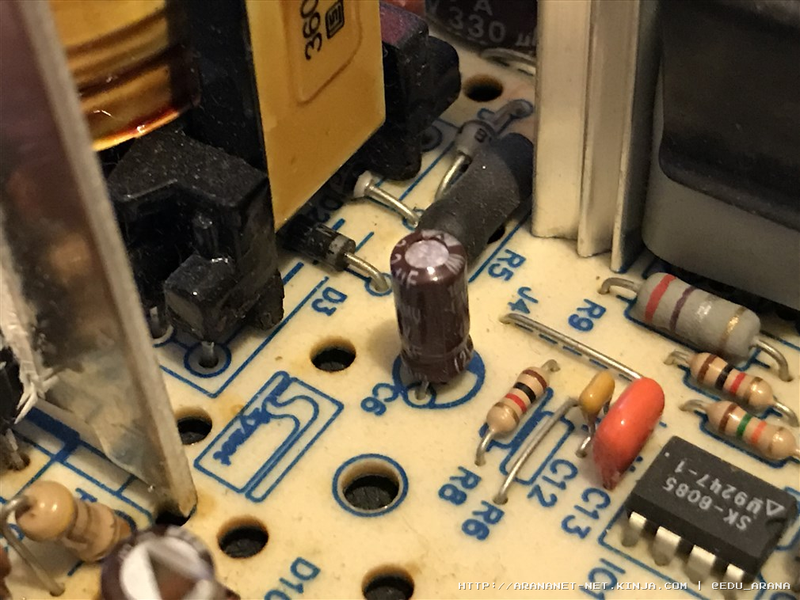

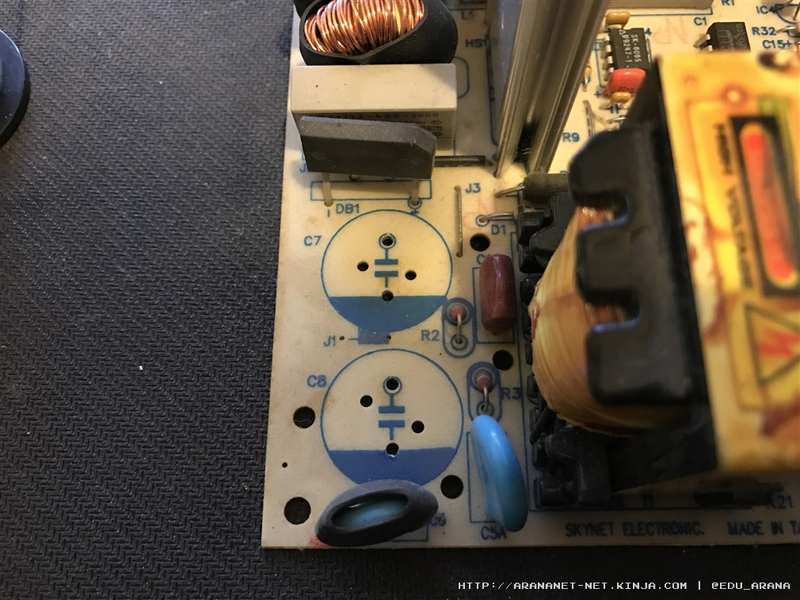

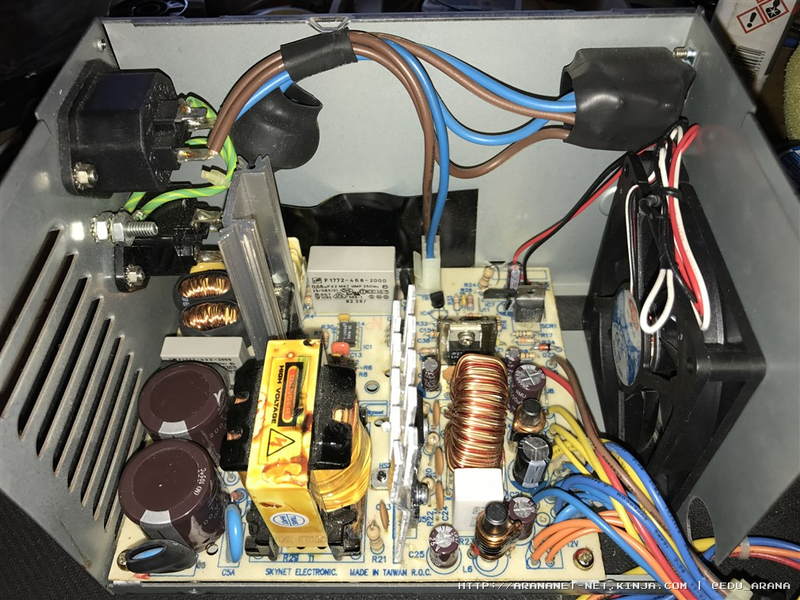

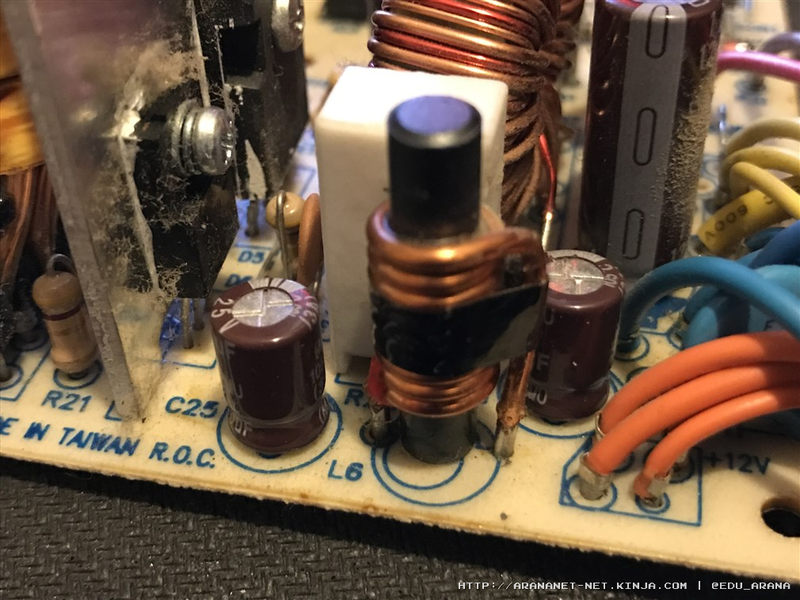

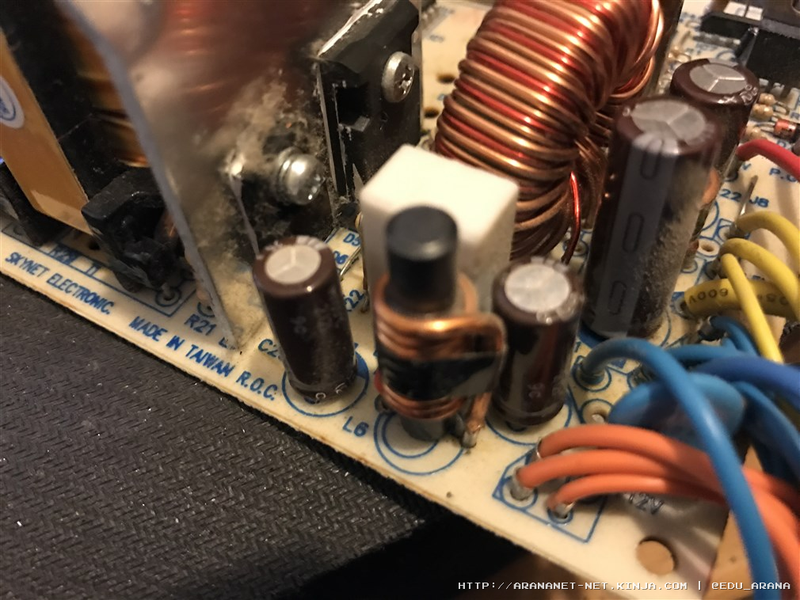

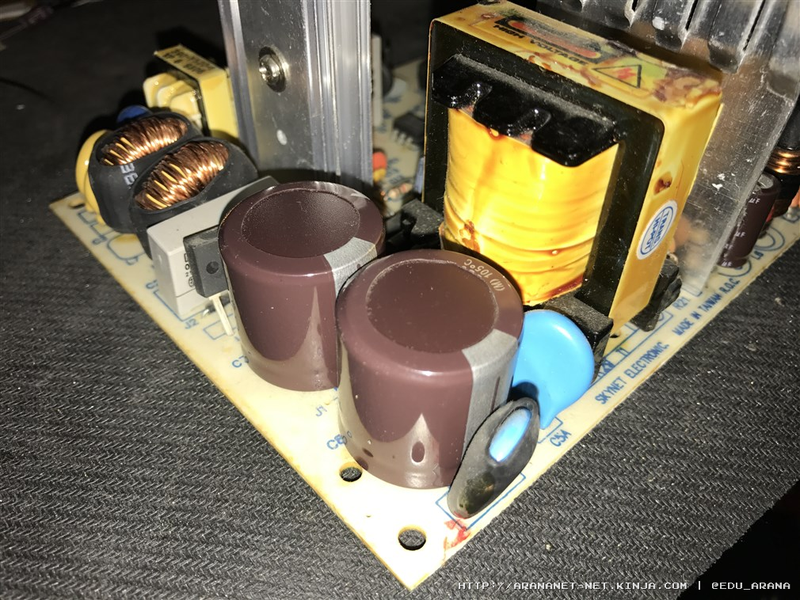

Lo siguiente ha sido restaurar la fuente de alimentación original del 4K, reemplazando todos los condensadores de la placa y reemplazando el ventilador por uno más silencioso ya que el original, hacía mucho ruido y zumbaba.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

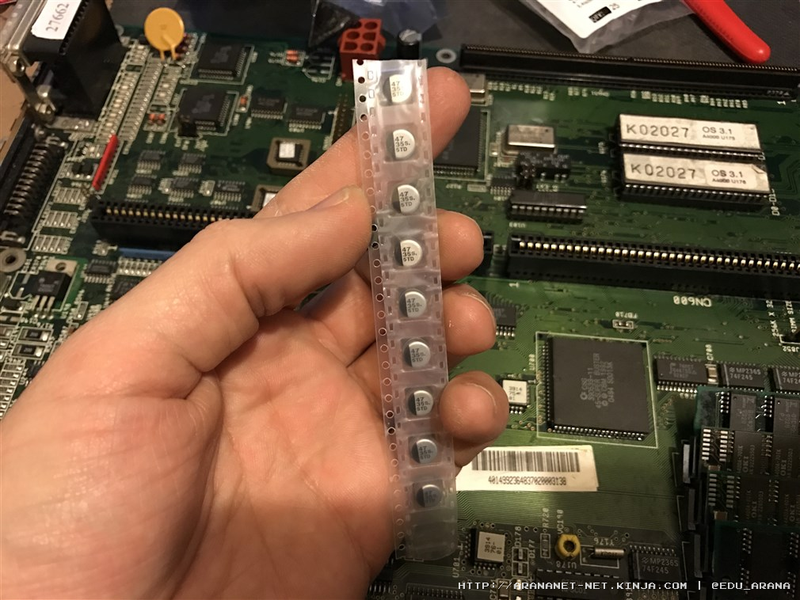

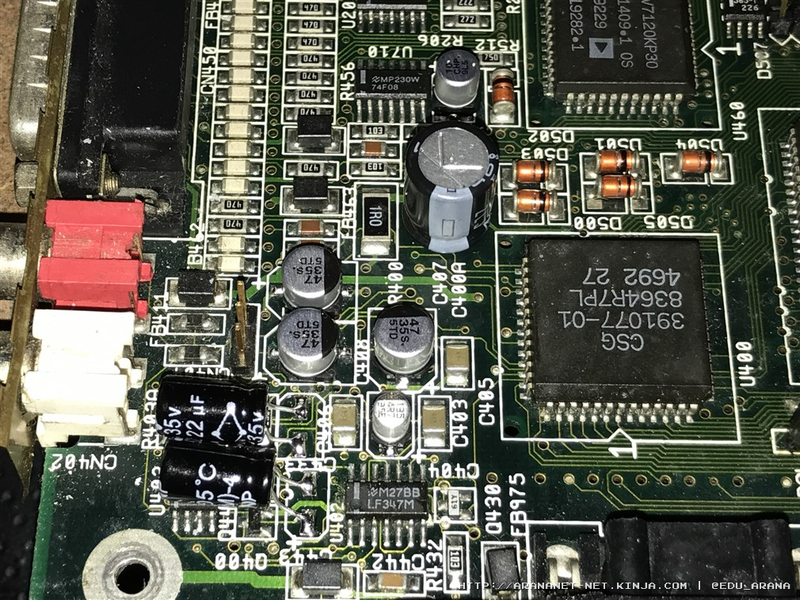

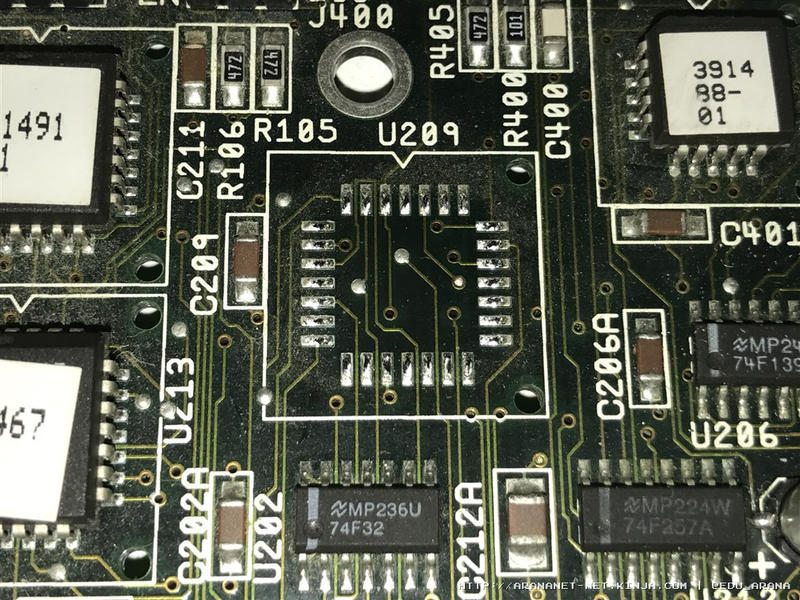

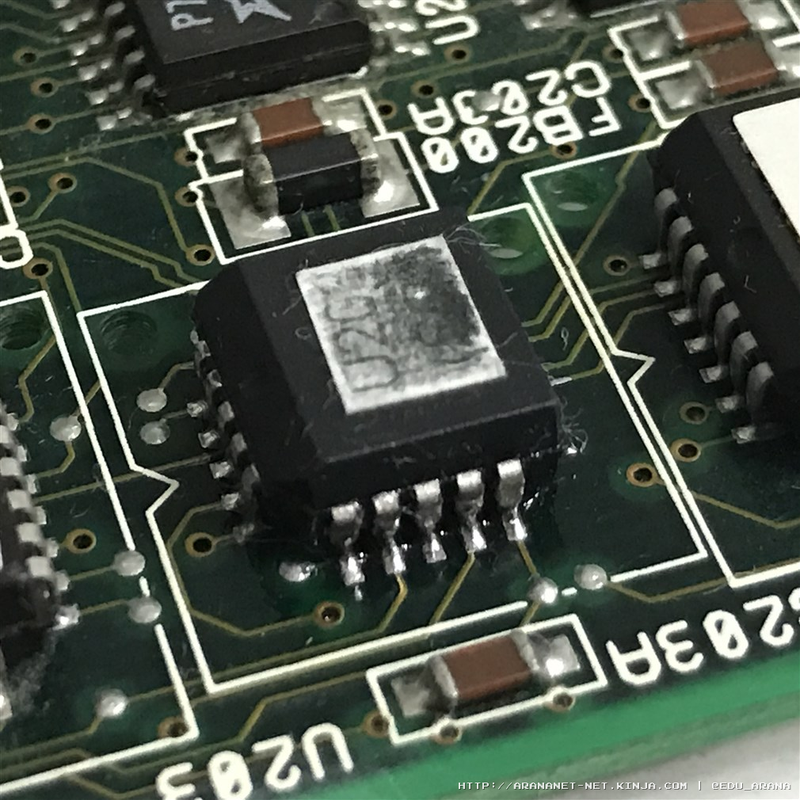

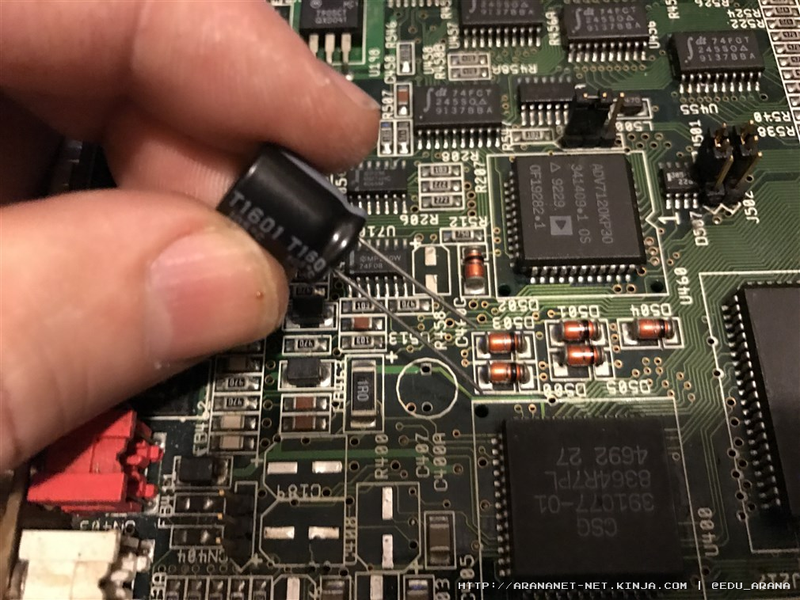

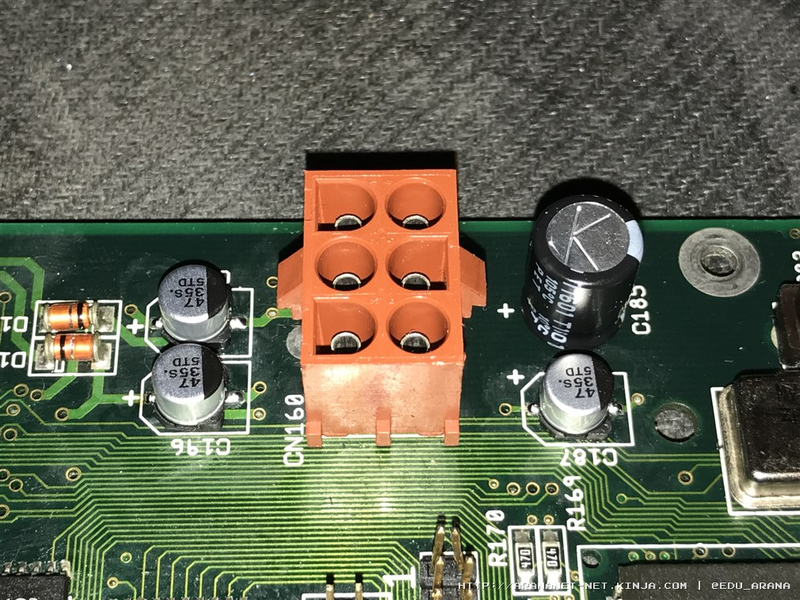

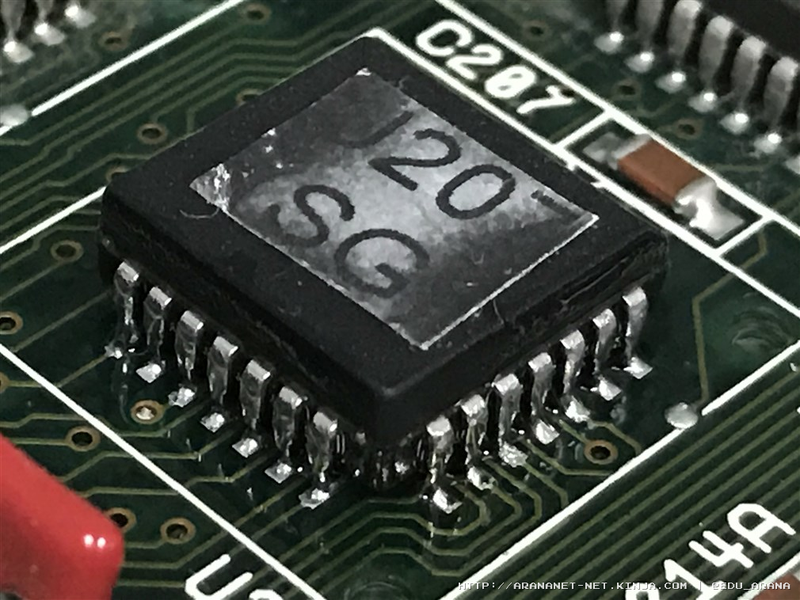

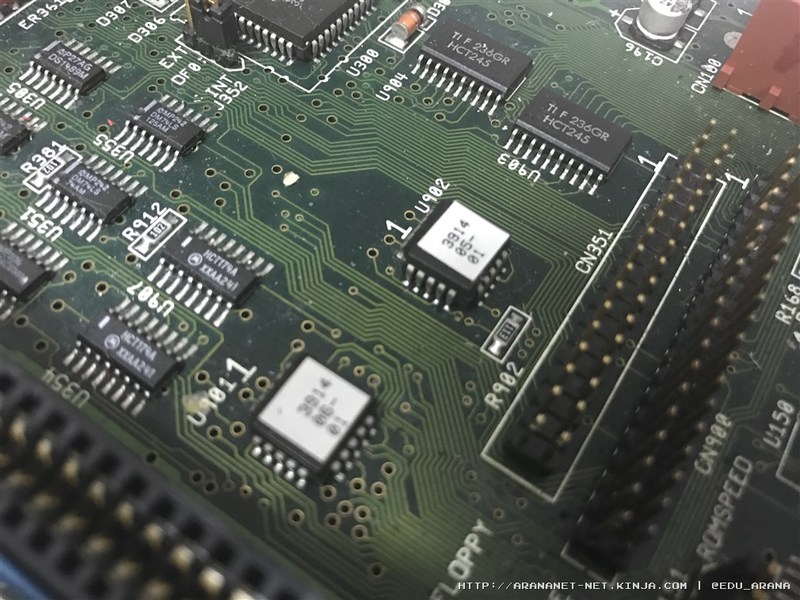

Tras restaurar la fuente de alimentación, le tocaba el turno a los condensadores de la placa base del A4000 y de la tarjeta A3640.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Finalmente vienen las mejoras

Mejoras incluidas en este A4000

Tras restaurar todos los componentes, decidimos añadirle algunas mejoras al 4K, no todas las disponibles porque más adelante pueden hacerse sin inconvenientes.

Advertisement

Mejora del frontal y acceso a la CF

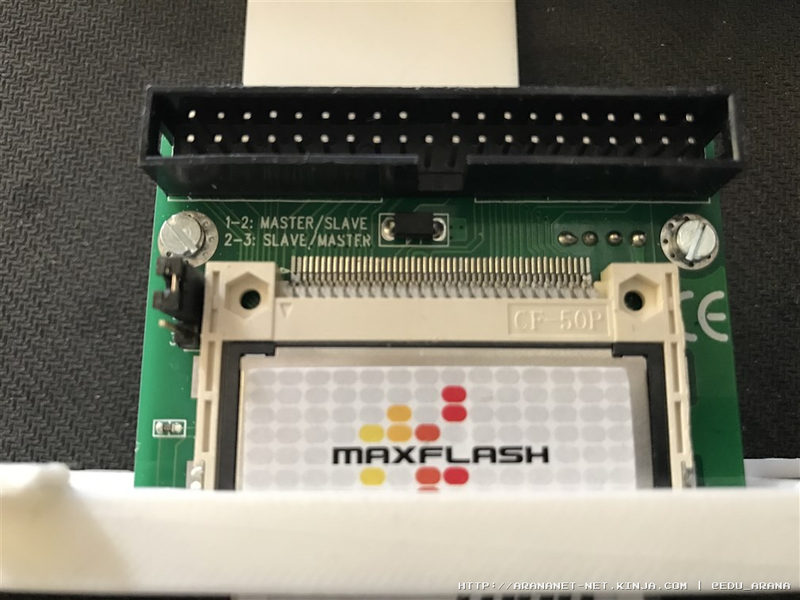

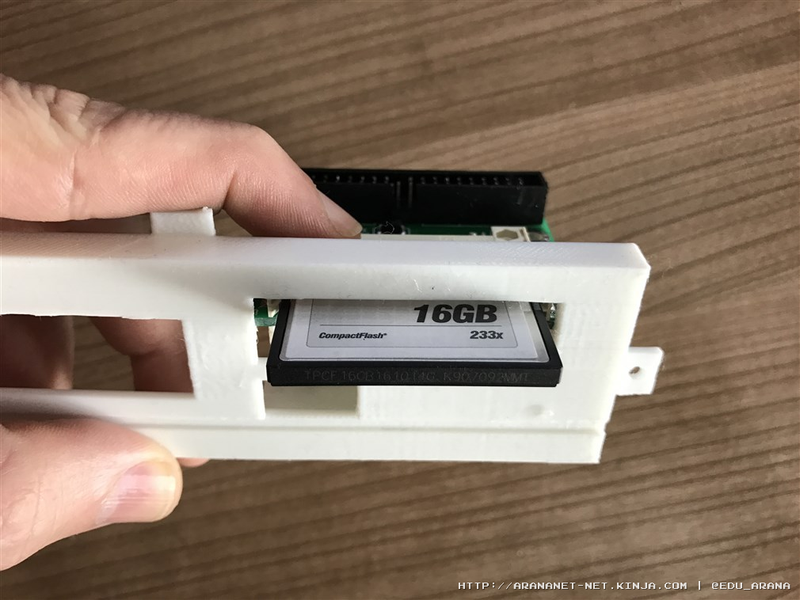

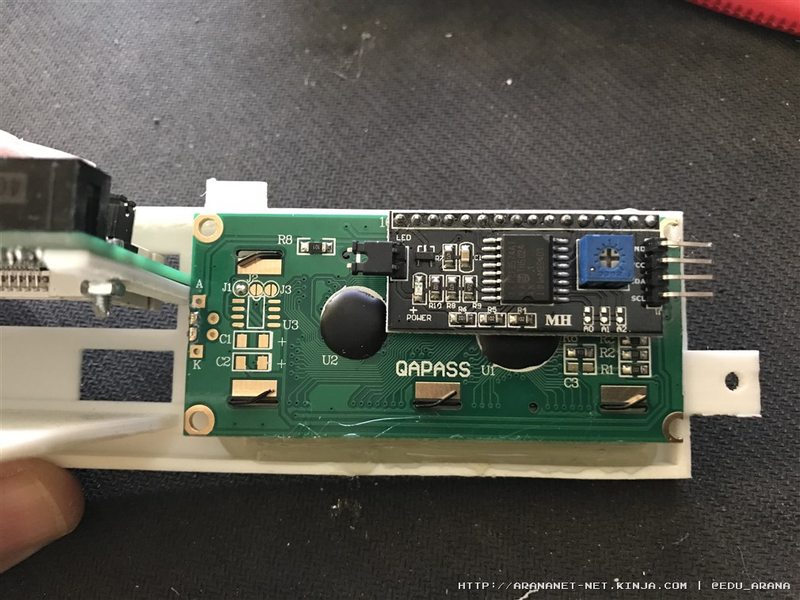

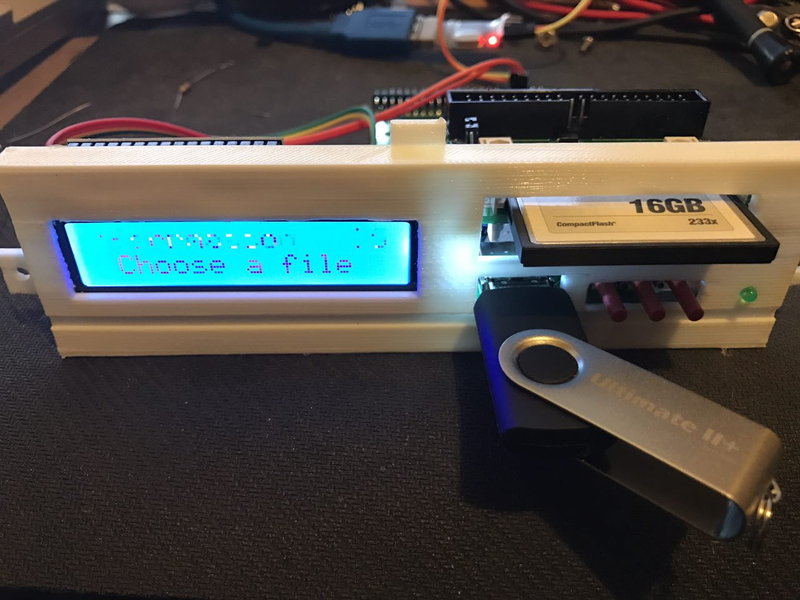

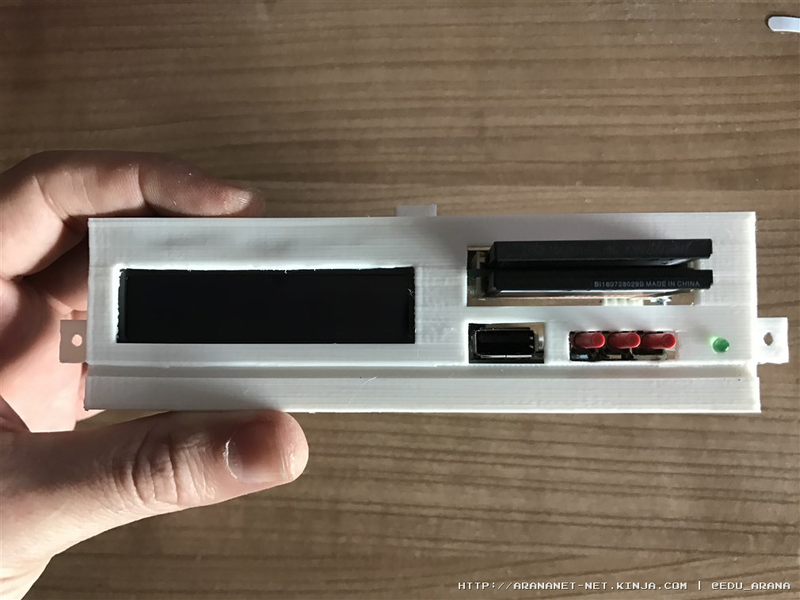

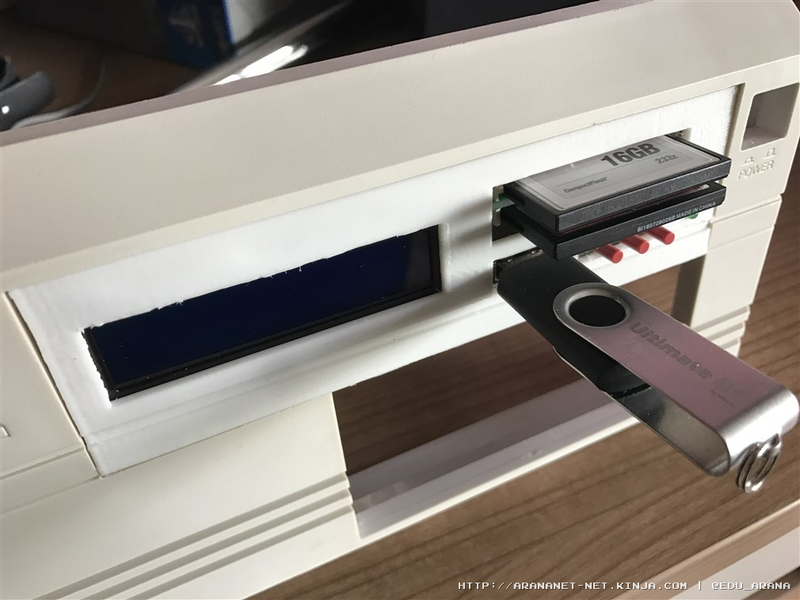

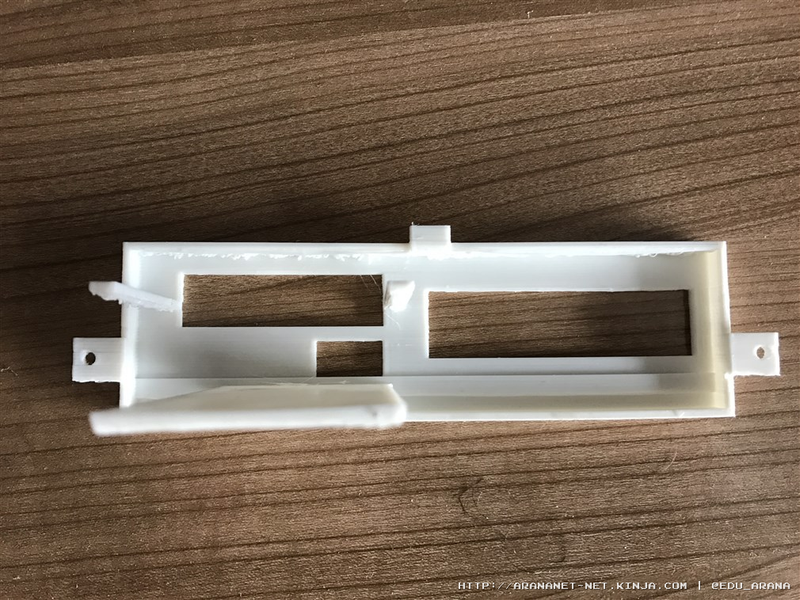

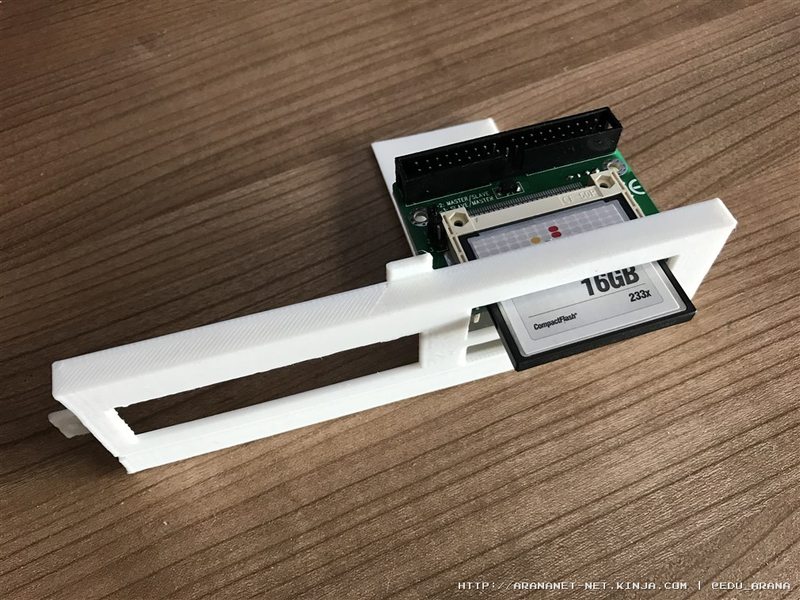

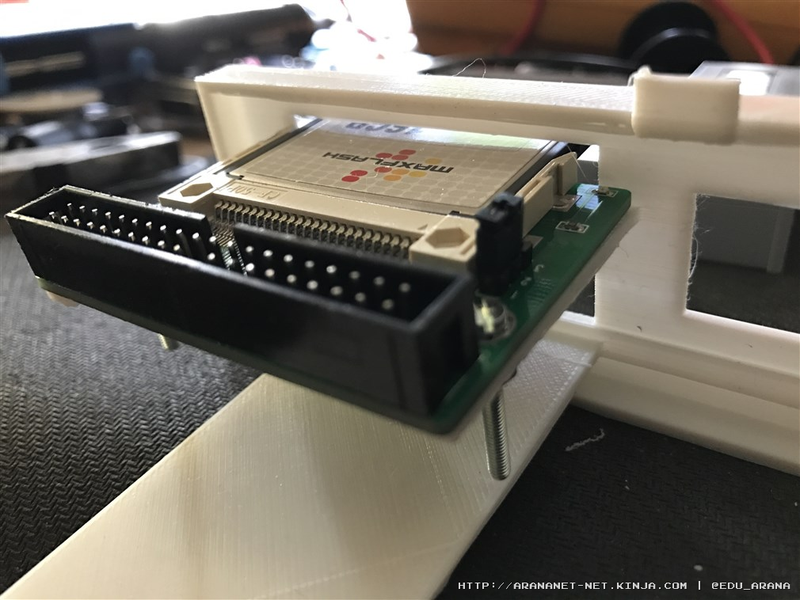

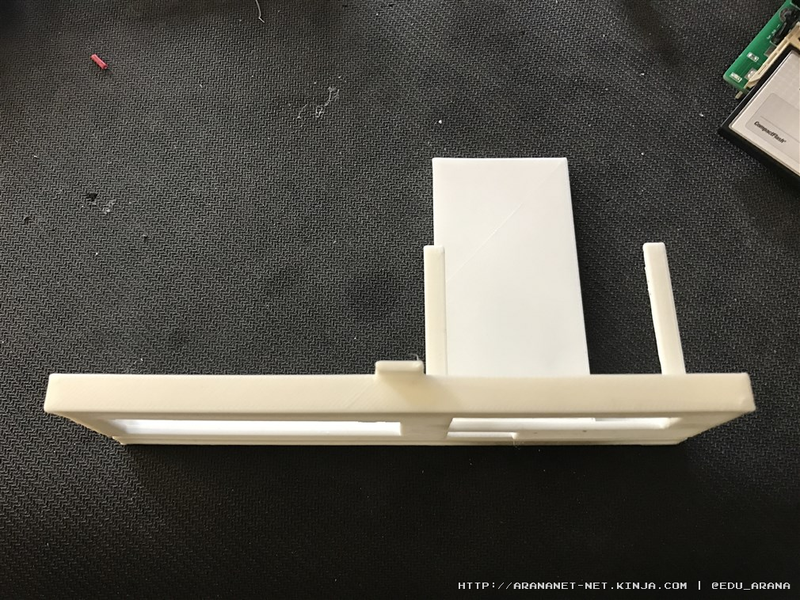

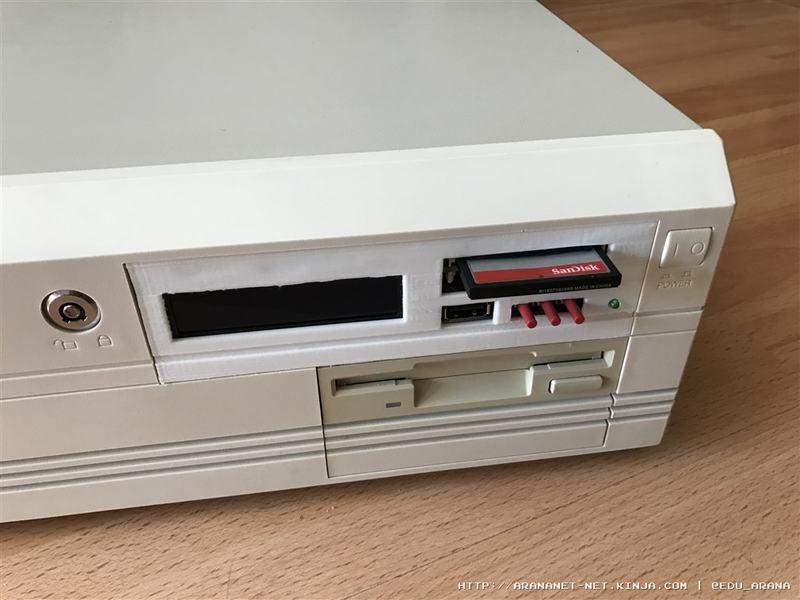

He diseñado un frontal personalizado impreso en 3D que incluye una GOTEK con sus 3 botones, LCD y también un soporte para un adaptador IDE2CF doble para facilitar el acceso al mismo. Se puede ver a continuación el paso a paso y resultado final :).

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

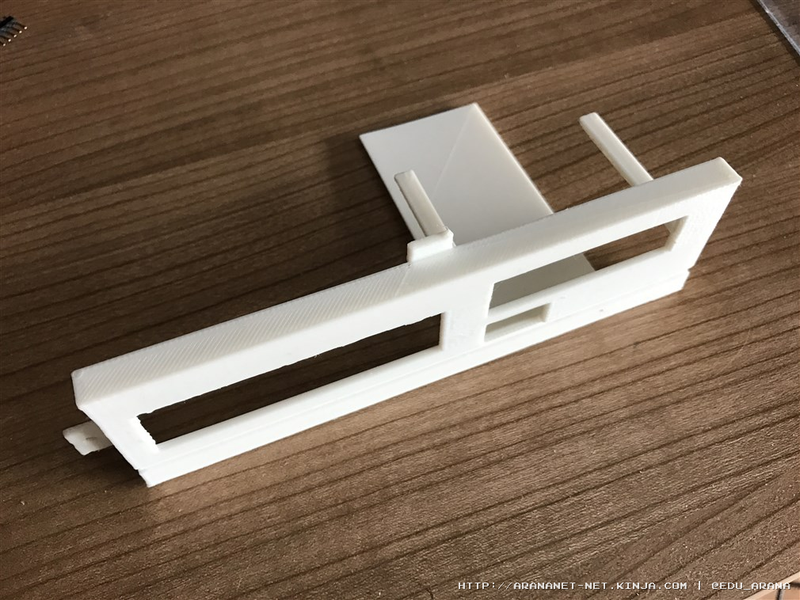

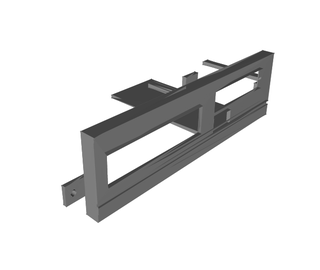

Modelo del frontal

Advertisement

Por si queréis utilizar este frontal, se puede descargar desde aquí de forma totalmente gratuita (obviamente). Este frontal no incluye los huecos de los 3 botones de la gotek, porque se pueden poner en cualquier sitio que uno quiera.

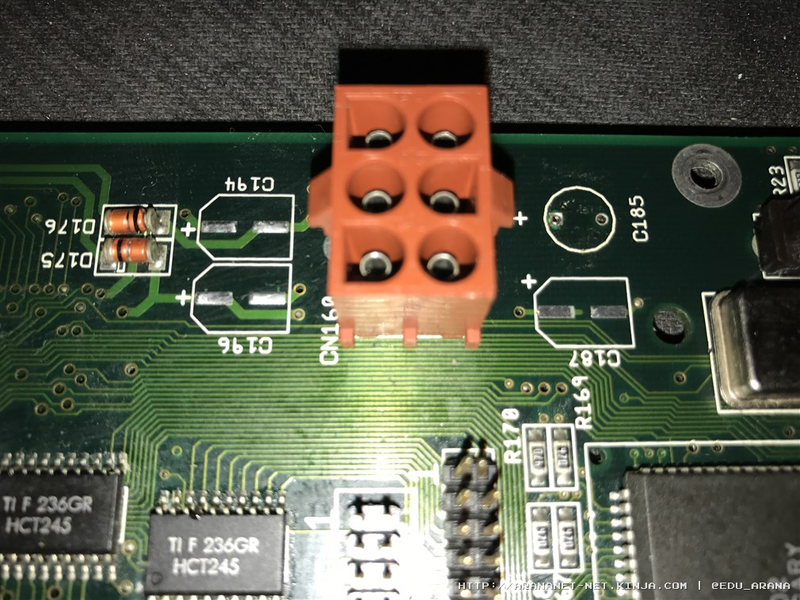

Mejoras en la placa base

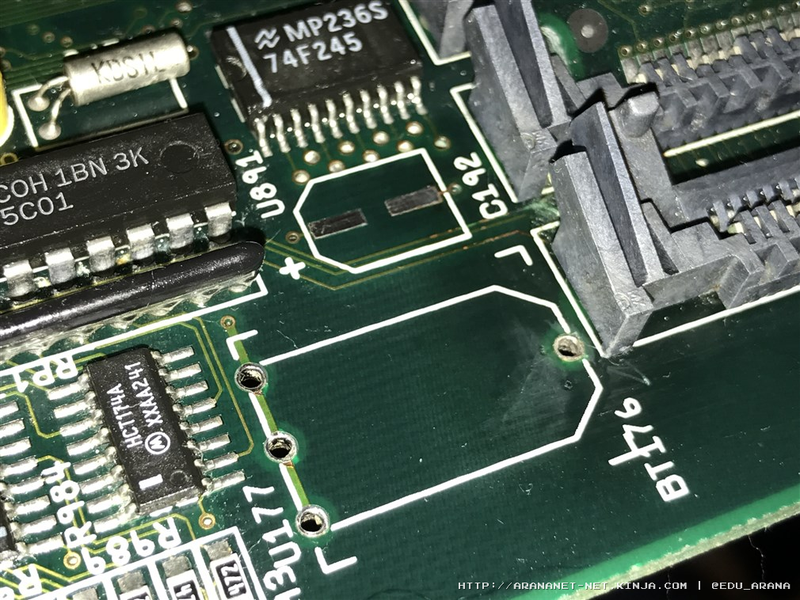

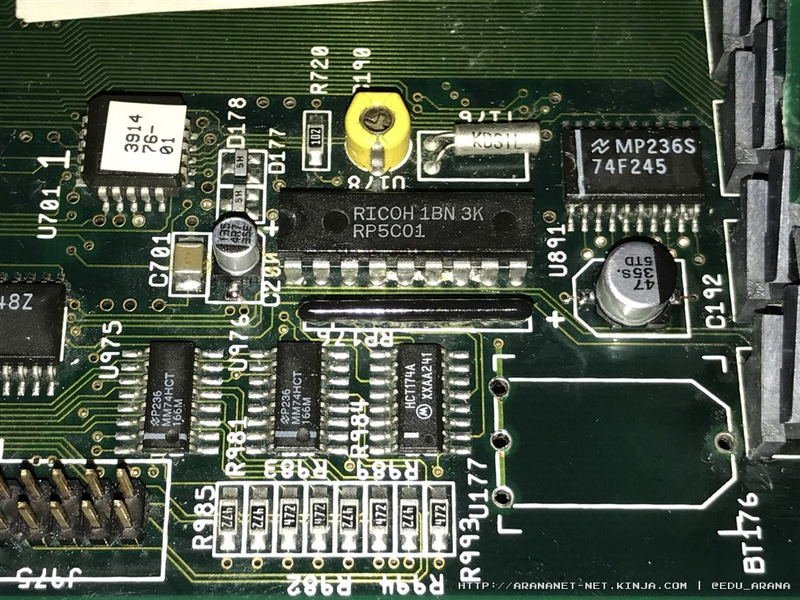

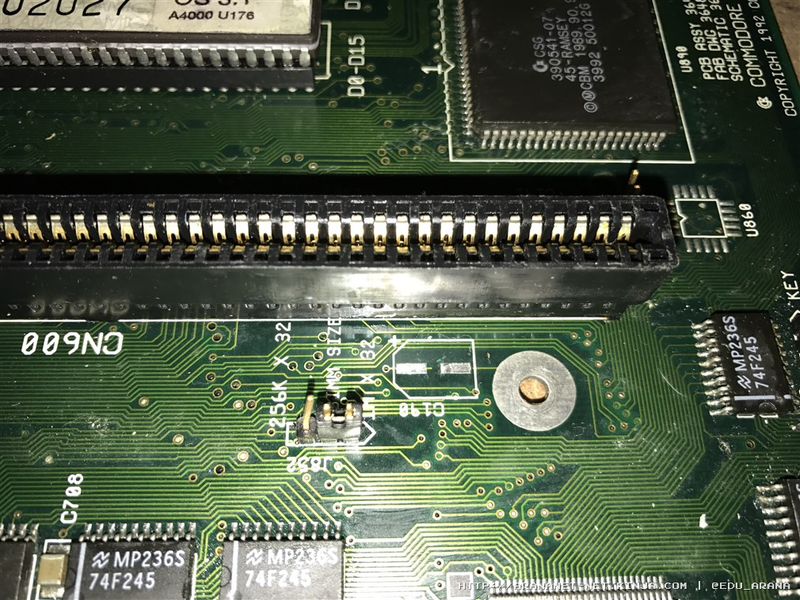

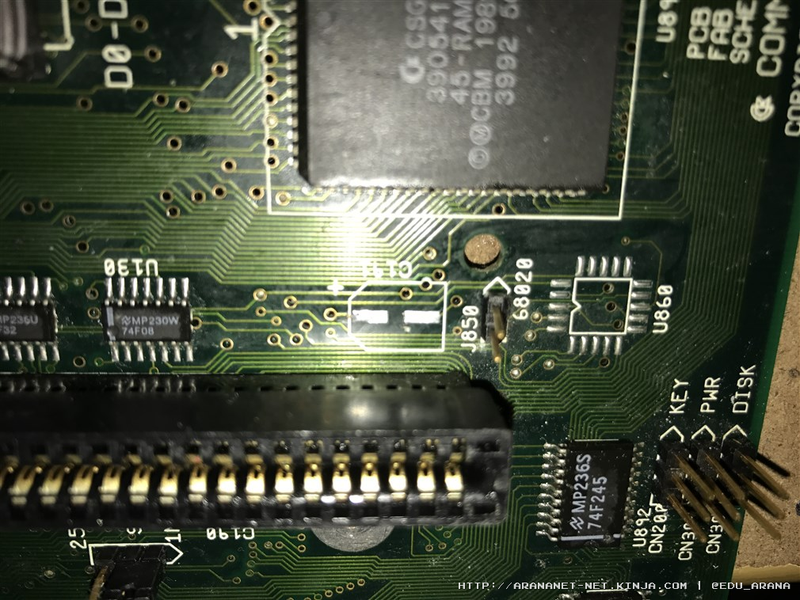

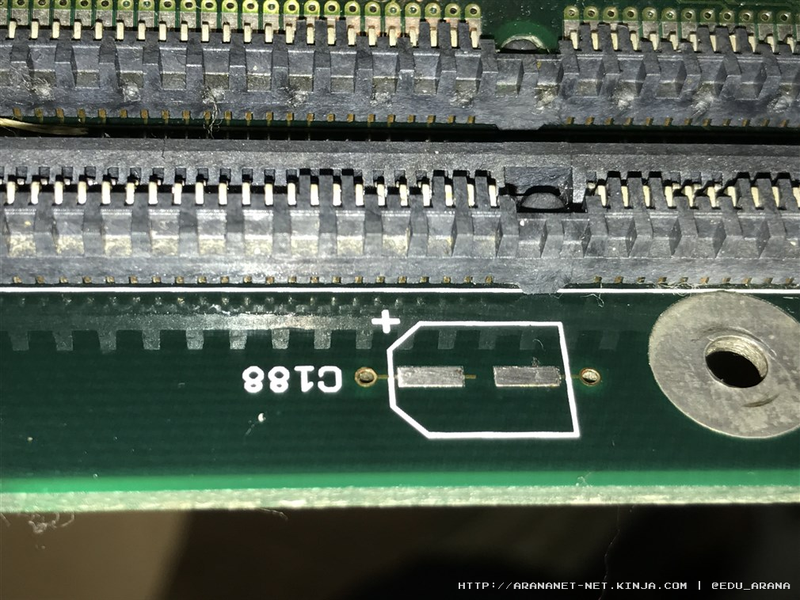

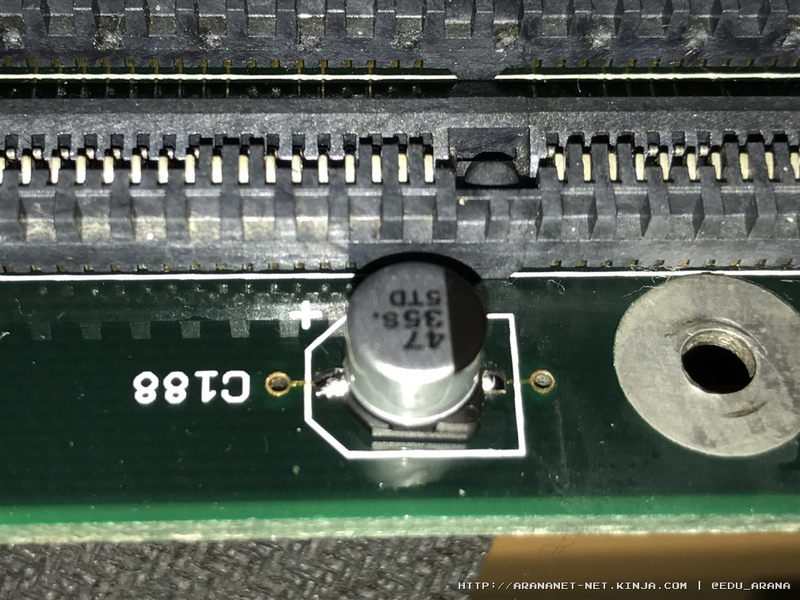

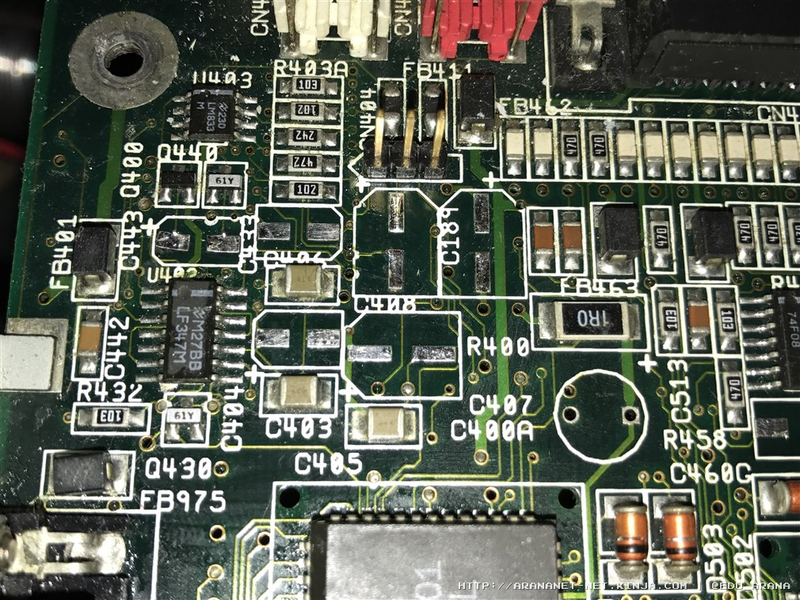

* Instalación del mod de batería de litio 2032.

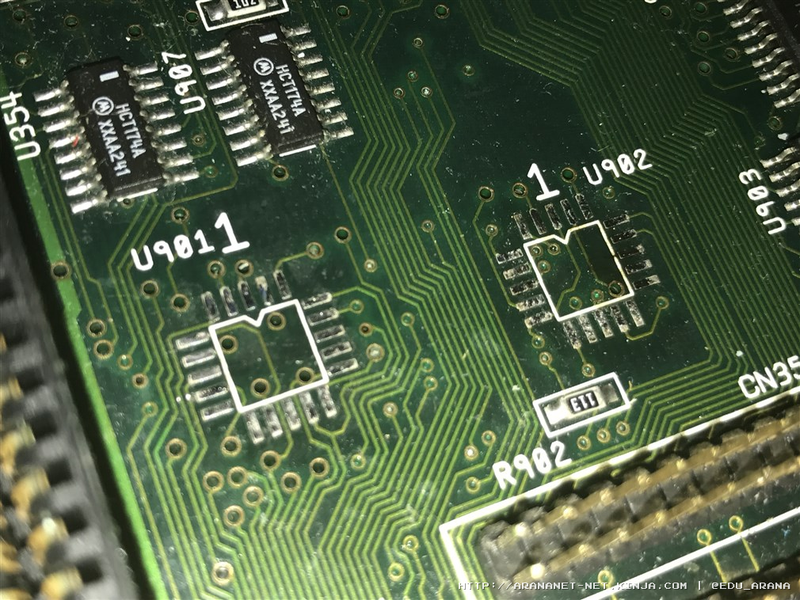

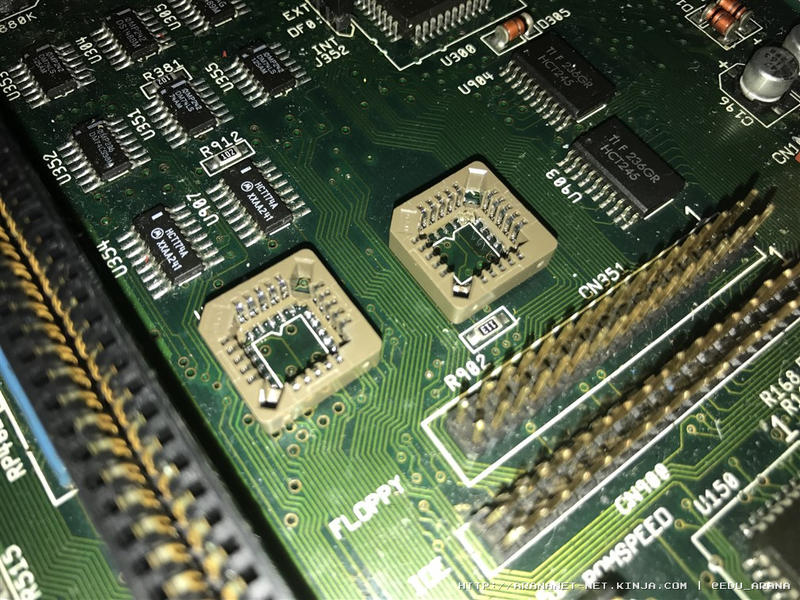

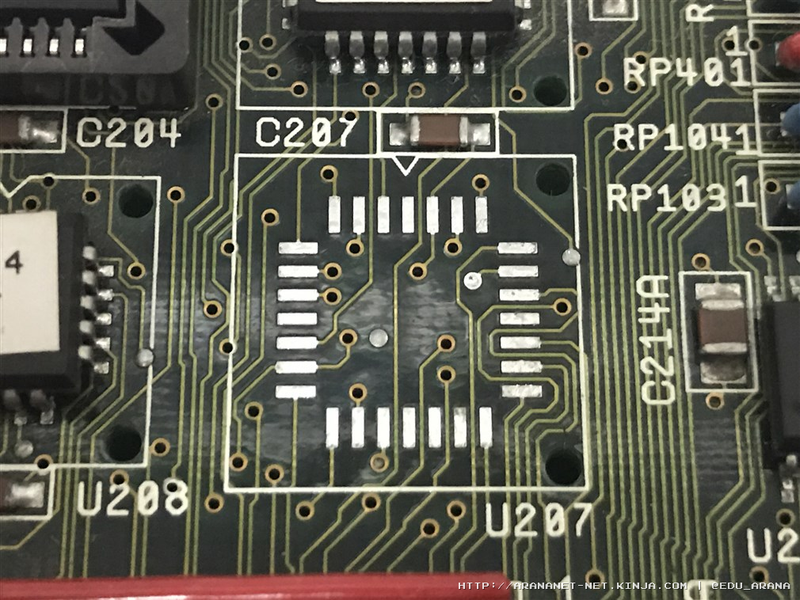

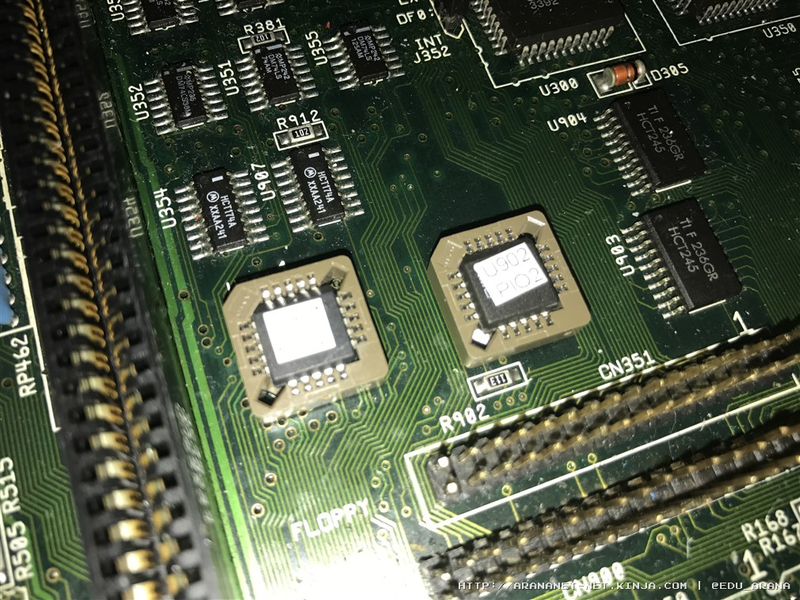

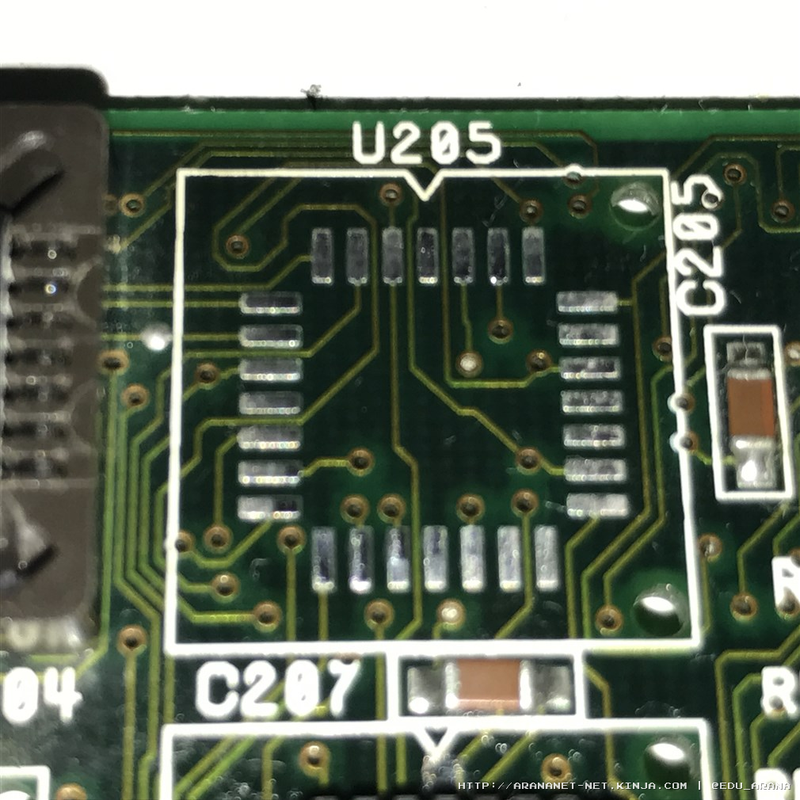

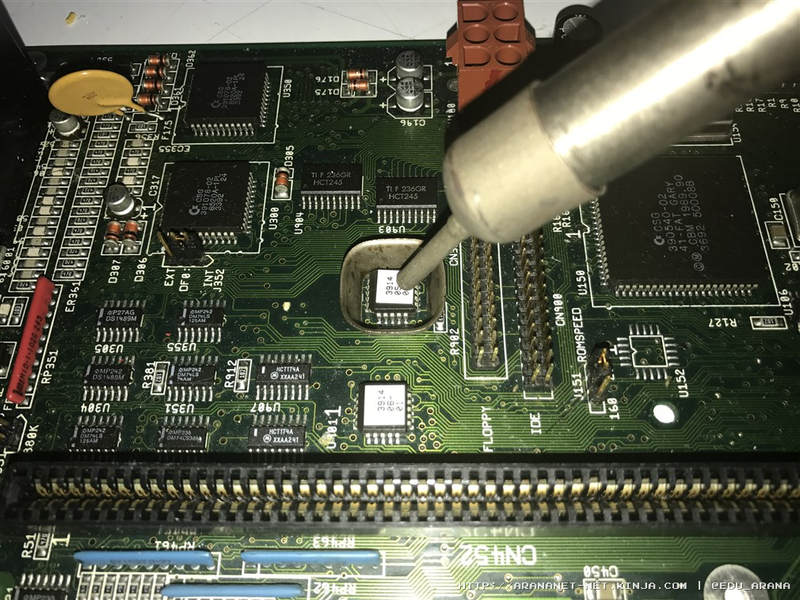

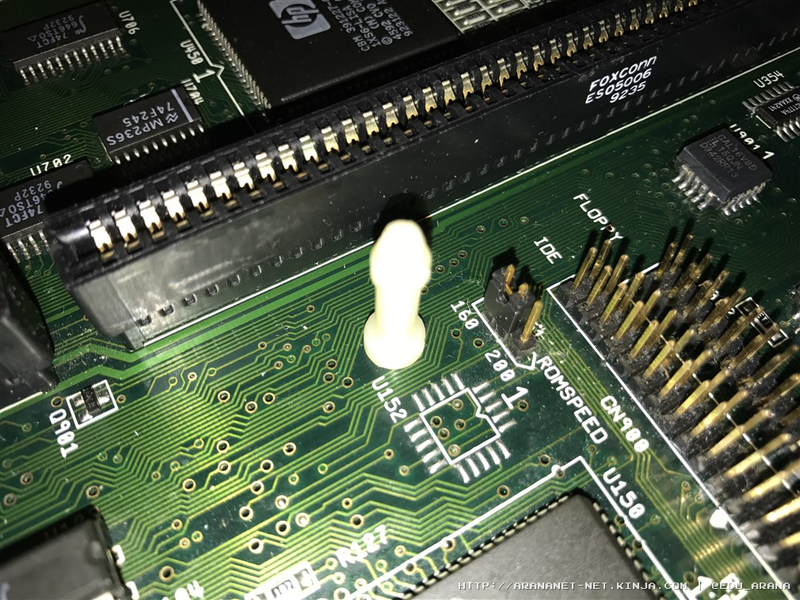

* Actualización del IDE a PIO2 (mejorando su velocidad de acceso) . En las fotos aparece la instalación de los zócalos pero finalmente los he quitado por falso contacto. La prueba de rendimiento se ha hecho sin actualizar el scsi device, lo ideal es instalar la versión v40.12 o similar.

Advertisement

Advertisement

Advertisement

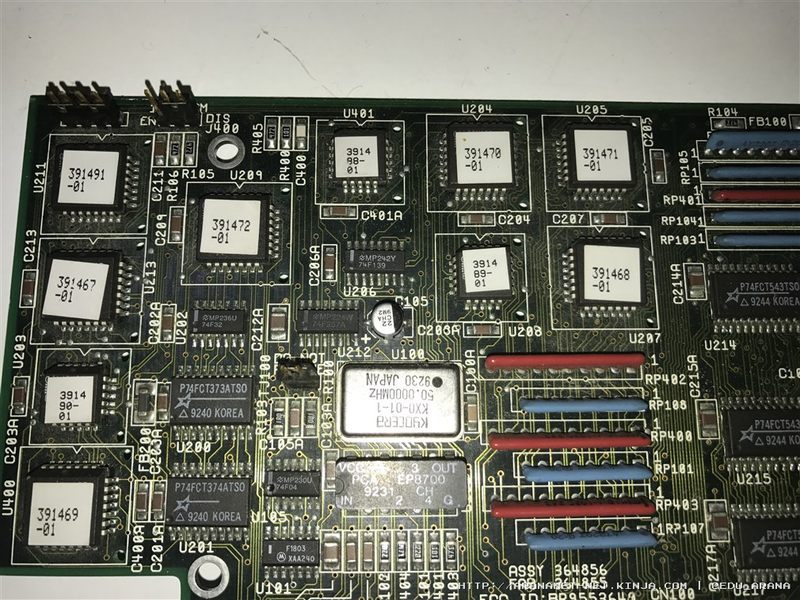

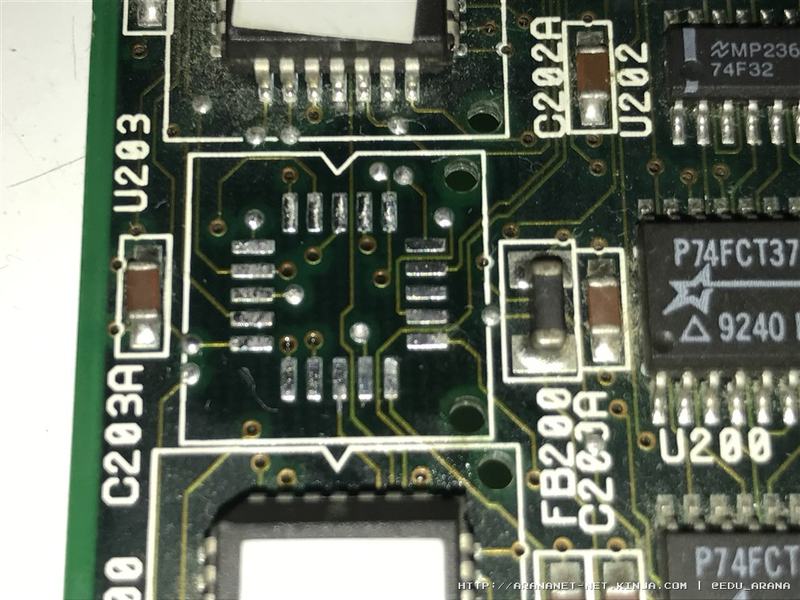

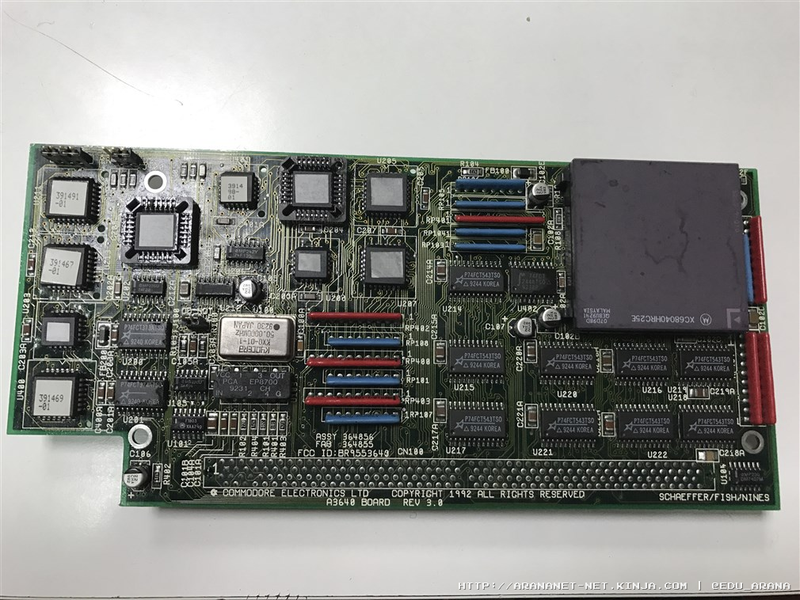

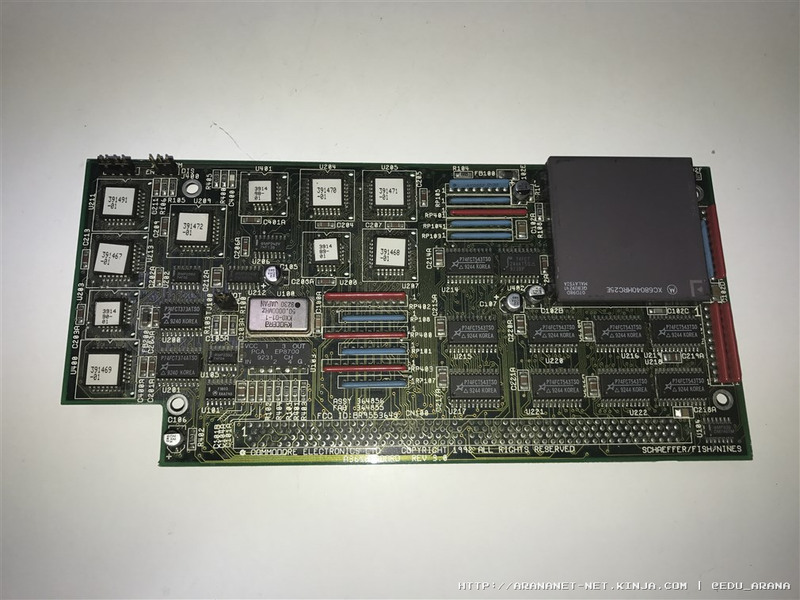

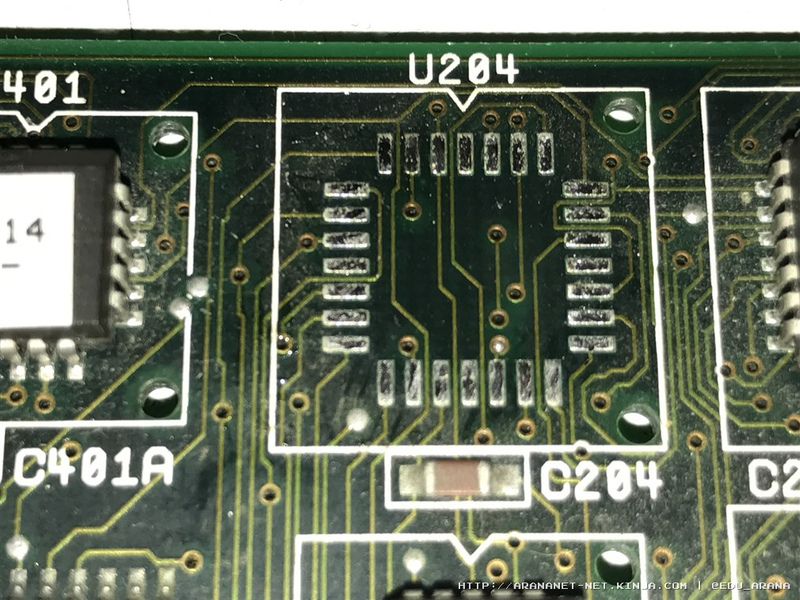

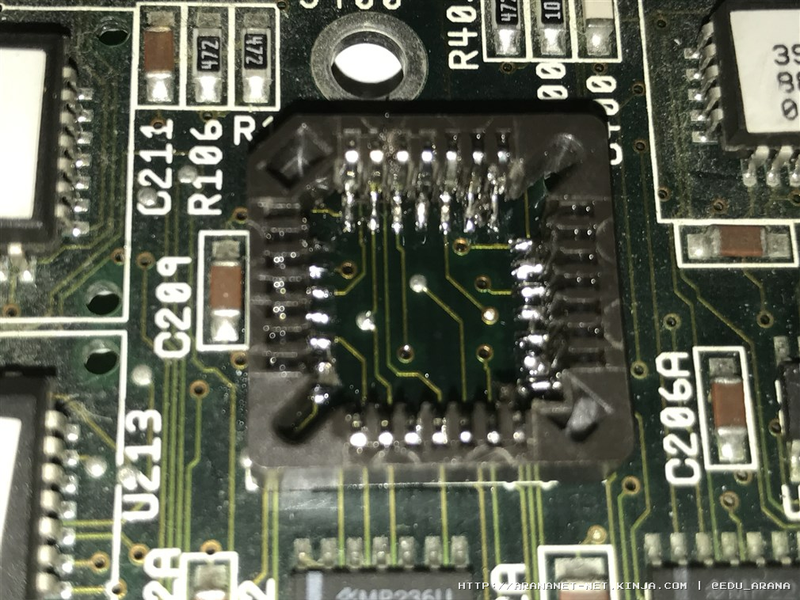

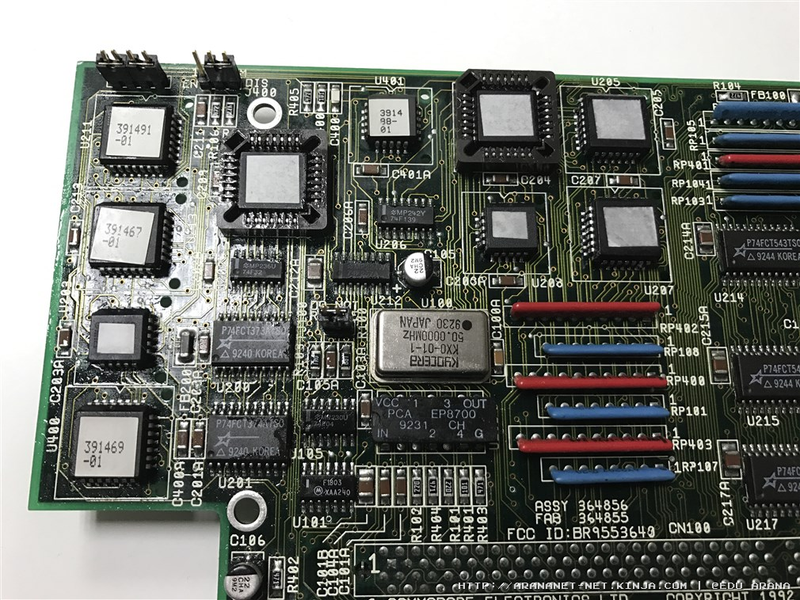

Mejoras en la A3640

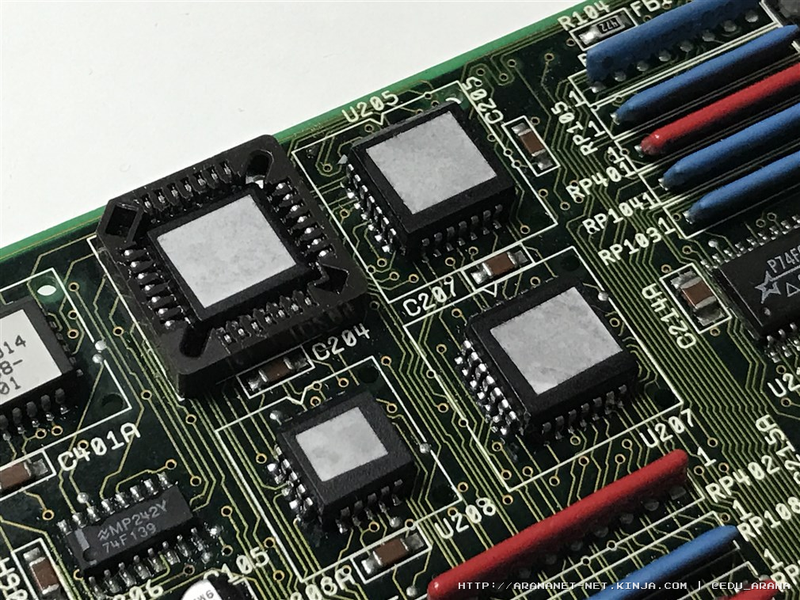

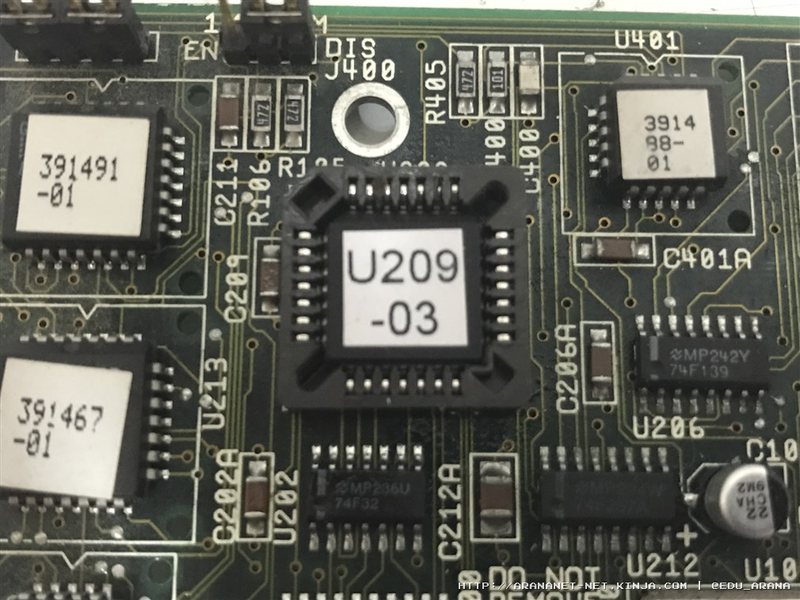

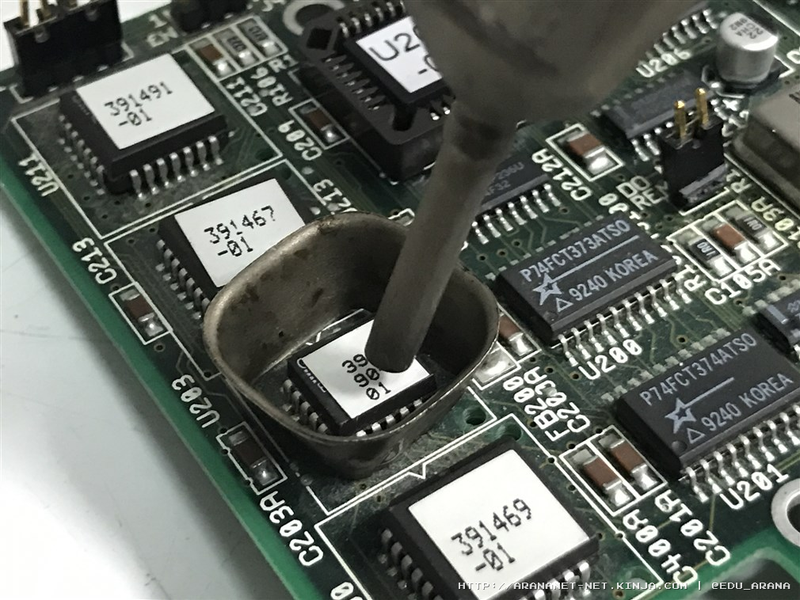

* Actualización a 3.2.

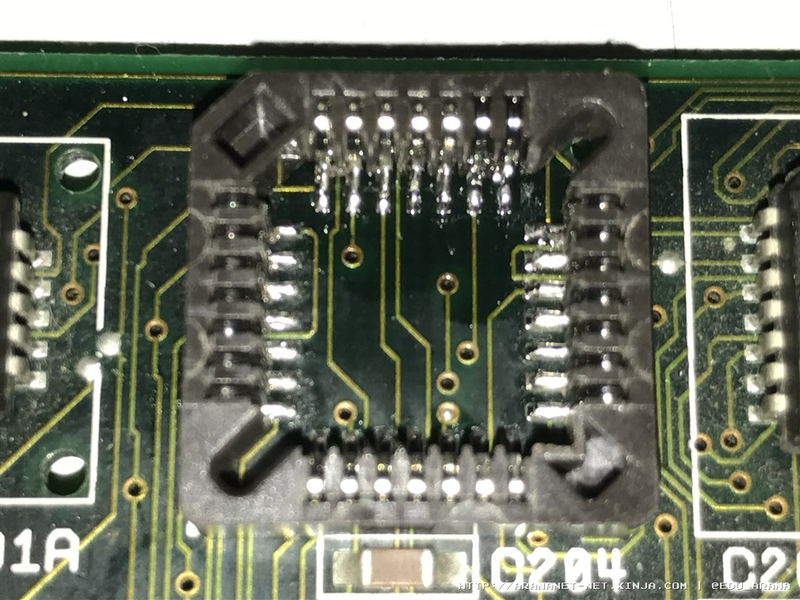

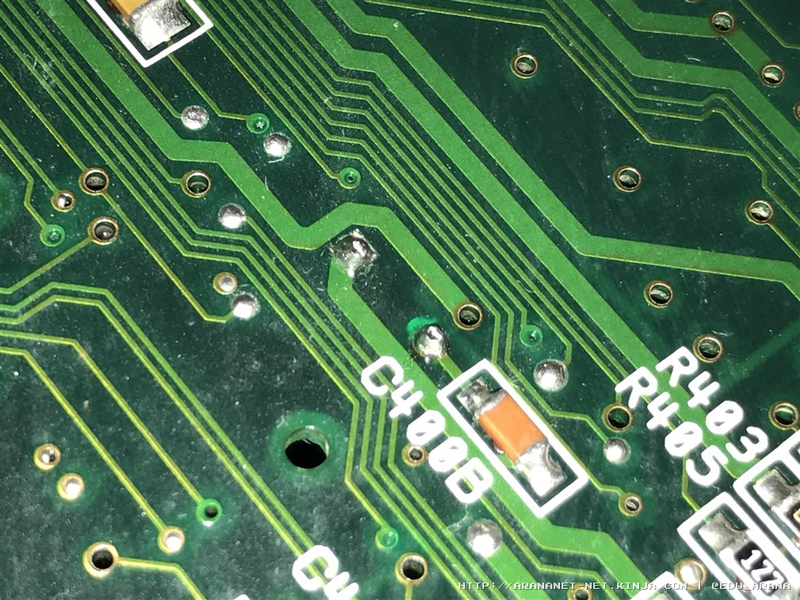

* Mod que quita 2 waitstates.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Tarjetas adicionales

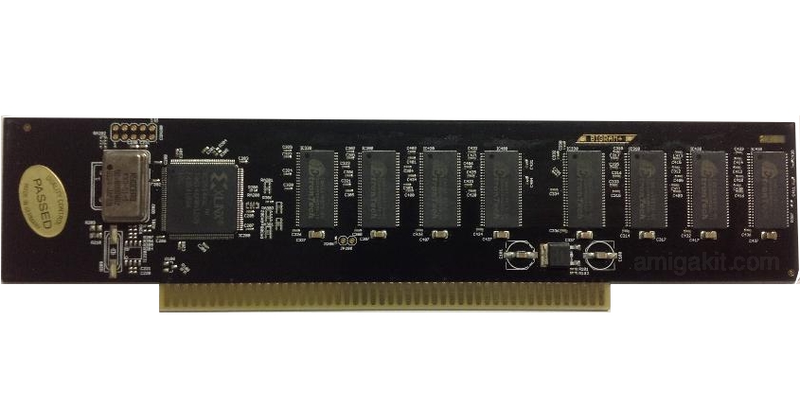

Para este A4000 se ha optado por instalar una ampliación de 256MB de fast llamada BIGRAM+ Zorro III. Existe también la opción de instalar un mod para añadir ram directamente en el A4000 pero puede hacerse más adelante.

Advertisement

Se puede adquirir en Vesalia, o AmigaStore.

Futuras ampliaciones

En un futuro a este A4000 se le puede poner las siguientes modificaciones. A excepción del mod de 64mb que requiere soldadura, el resto puede hacerlo el propio usuario.

Advertisement

* Botón de reset.

* Kickstart personalizada hasta 1MB.

* Romy para 1MB.

* 68060 con adaptador.

* 64MB mem mod.

¿Qué nos queda? ahh... si el resultado final :)

Advertisement

Video demostrativo

Espero que les haya resultado útil o al menos curioso :)

Un saludo.
