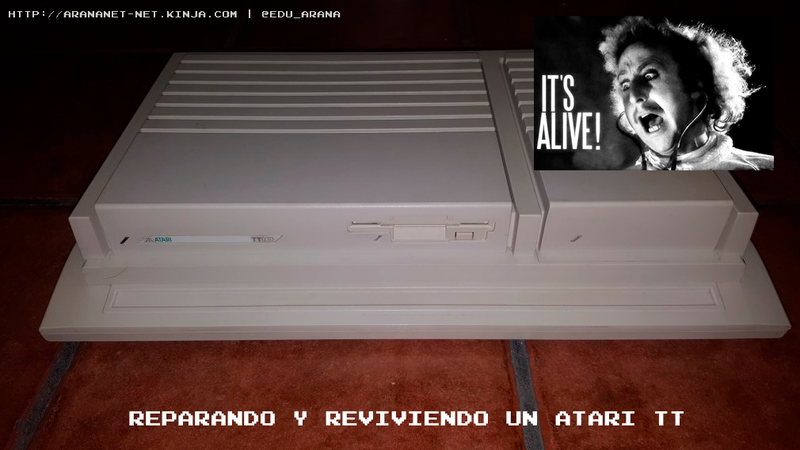

Reparando y reviviendo un Atari TT

Hola Amig@s,

Esta semana es de los Atari’s jejej. En este articulo detallaré los pasos que he seguido en la reparación y “resurrección” de este Atari TT.

Advertisement

Estado Inicial

  • Síntomas descritos por el propietario:
  • A veces no arranca
  • Otras veces se queda bloqueado
  • No lleva fuente original, traía una fuente AT de PC porque la original no funcionaba bien según parece y se descartó.
  • “Hay un chip que se calienta demasiado” Hablamos del 8516V que estaba colocado al revés.

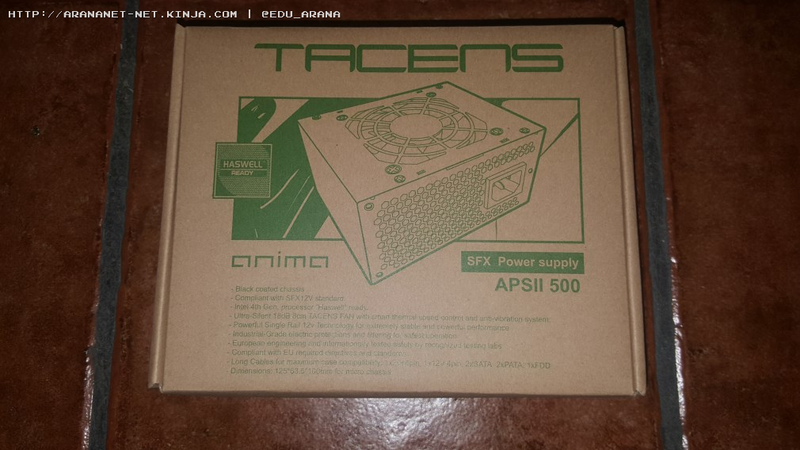

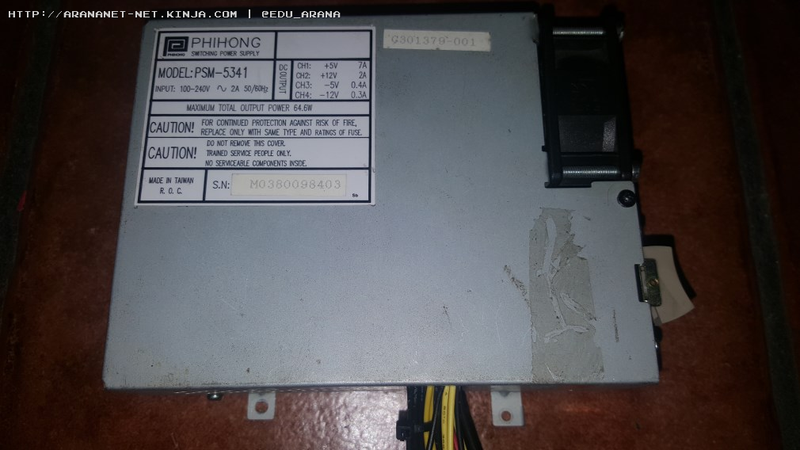

Sustitución de la fuente de alimentación AT por una ATX pero reaprovechando la carcasa original de la fuente del TT.

Lo particular de la fuente original del TT es que aparte de los voltajes comunes como los +5v +12V -12V PG también necesita -5V y en las fuentes modernas este voltaje ya no se incluye, porque básicamente no se utiliza.

Advertisement

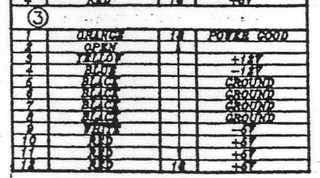

Estos son los voltajes declarados en el esquema del TT.

Advertisement

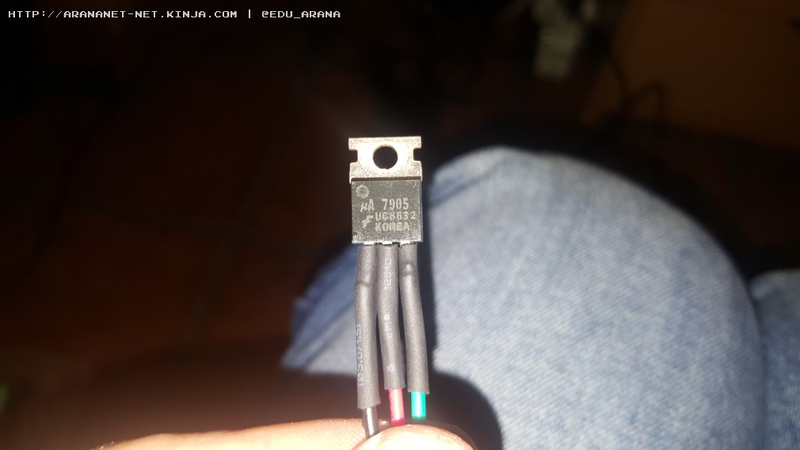

Por lo que para recrear exactamente los mismos voltajes, he tenido que recurrir al uso de un regulador 7905, si 7905 y no 7805. El 7905 hace exactamente la misma función que el 7805 pero con voltajes negativos.

Por lo que para generar los -5V necesarios he tomado la línea de -12V y la he utilizado para convertir con el 7905 los -5V necesarios.

Advertisement

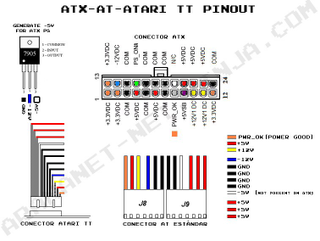

A continuación pueden encontrar un pequeño esquema que he creado para futuras referencias.

Advertisement

Nota: El 7905 necesita aislarse por la base ya que si lo colocamos directamente sobre la chapa metálica, estaremos haciendo un corto entre los GND y -12V.

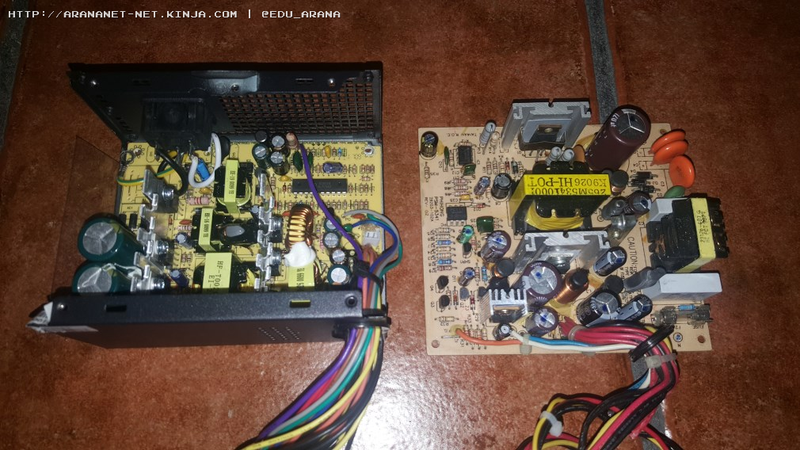

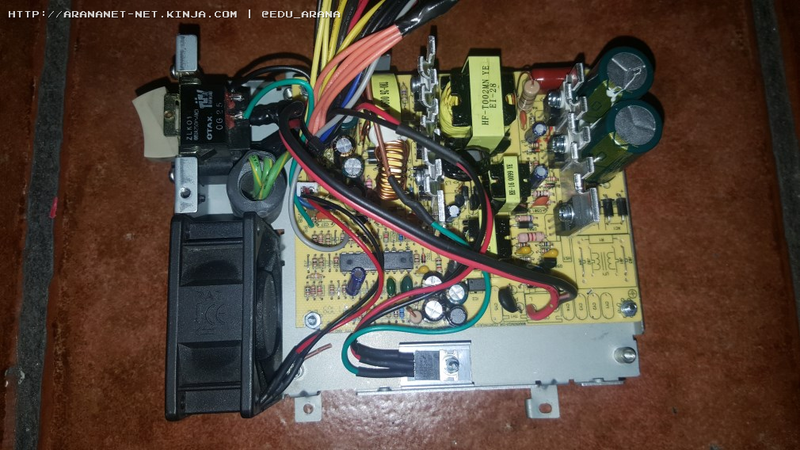

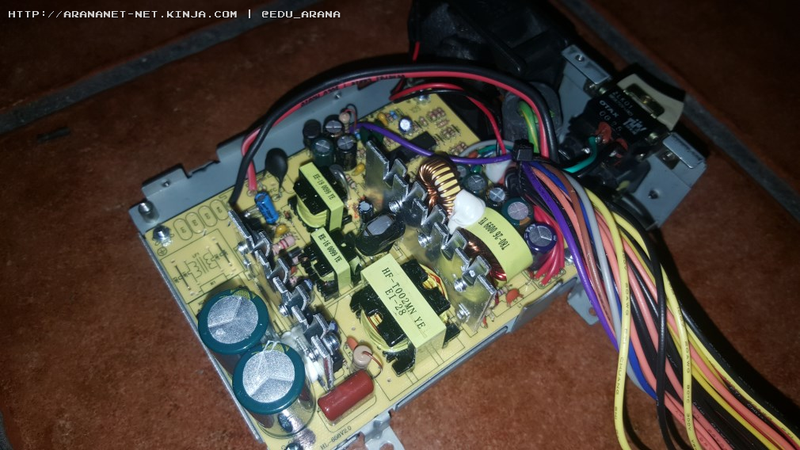

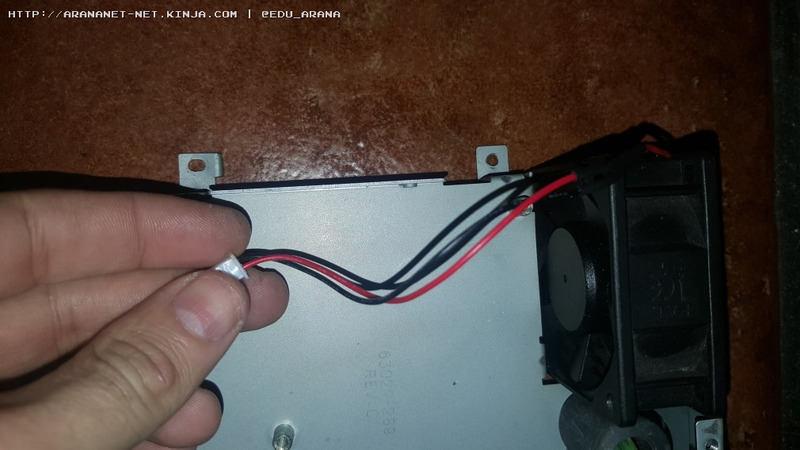

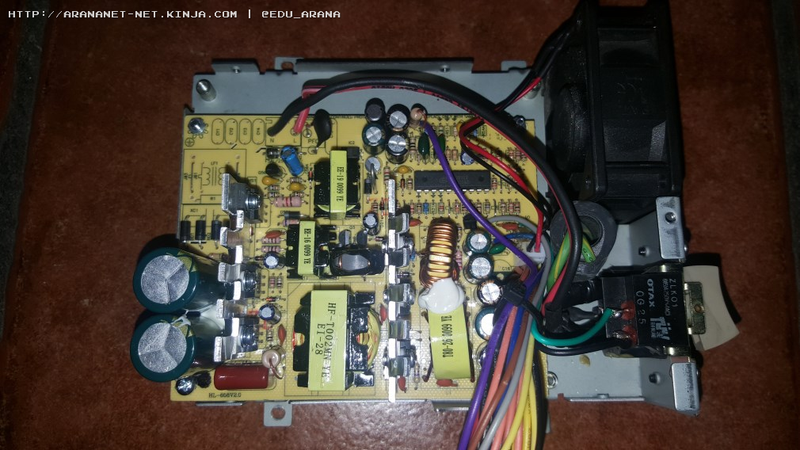

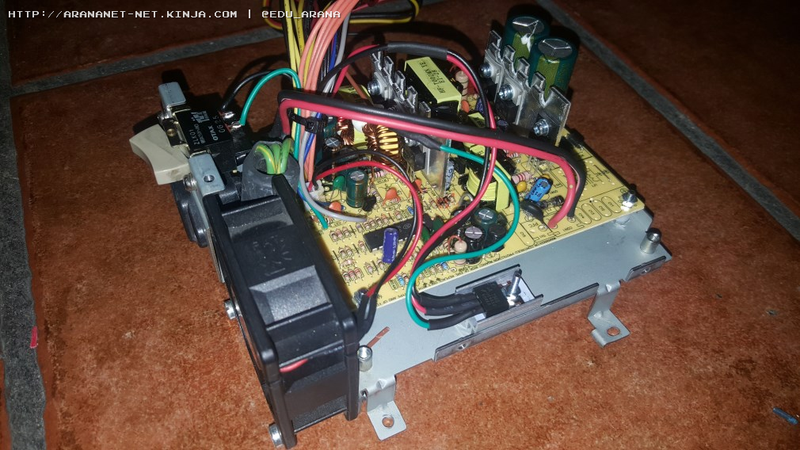

A continuación pondrán encontrar una serie de imágenes sobre la transformación de la fuente de alimentación.

Advertisement
Advertisement
Advertisement
Advertisement
Advertisement

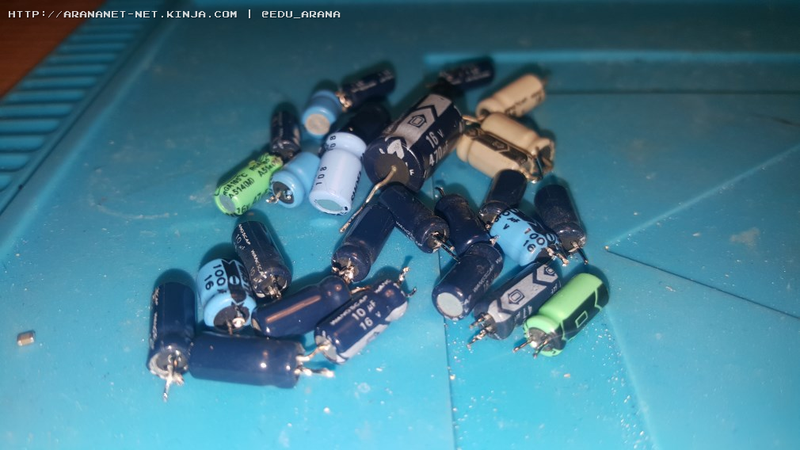

Recapeado

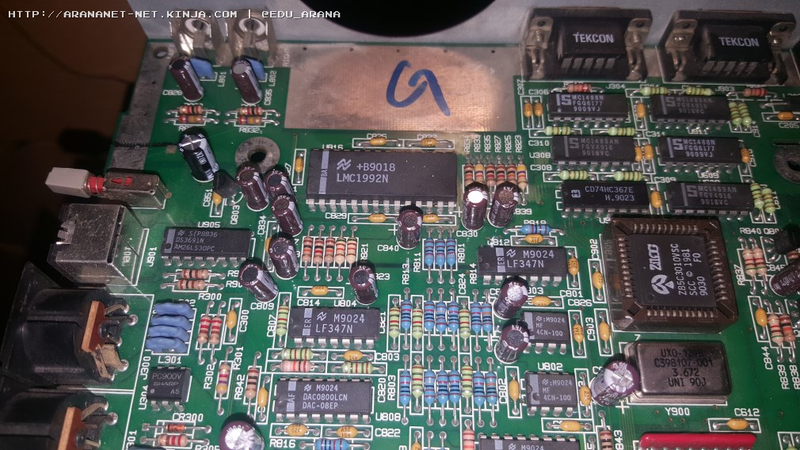

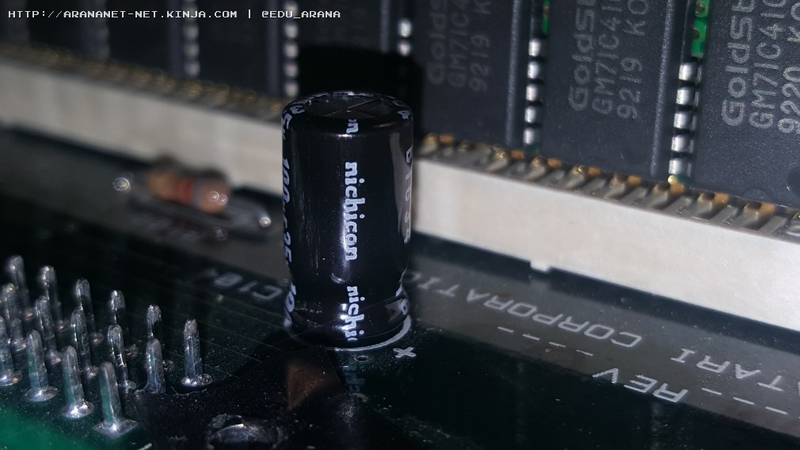

Aprovechando la situación de la maquina,también he procedido a realizar un recapeado completo, tanto de la placa base como también de las ampliaciones de ram que dispone este TT.

Advertisement
Advertisement
Advertisement

El famoso “chip” al revés

Aquí podemos observar la situación en la que se encontraba el chip de video.

Advertisement

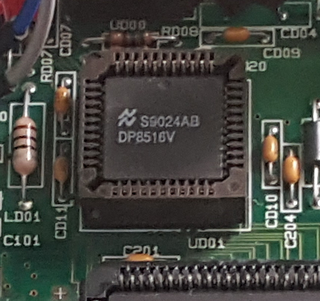

Este es el aspecto final tras quitar el zócalo que había y colocar uno nuevo y en condiciones, junto con un nuevo DP8516 ya que el otro de tanto tiempo de estar colocado al revés, posiblemente hubiese fallado más adelante.

Advertisement

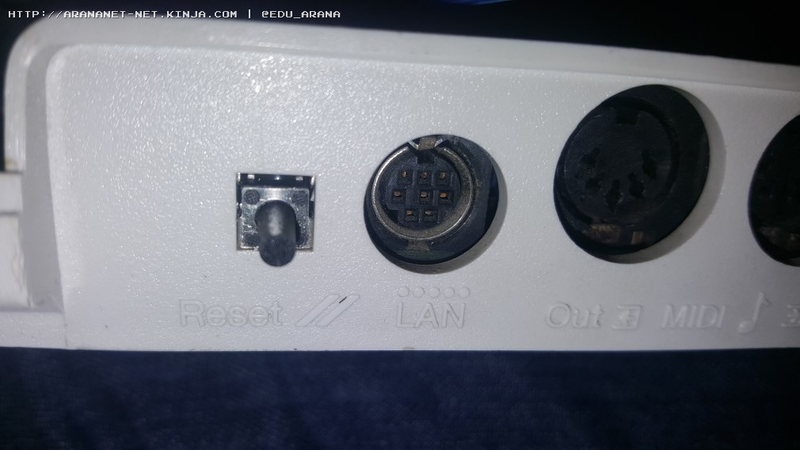

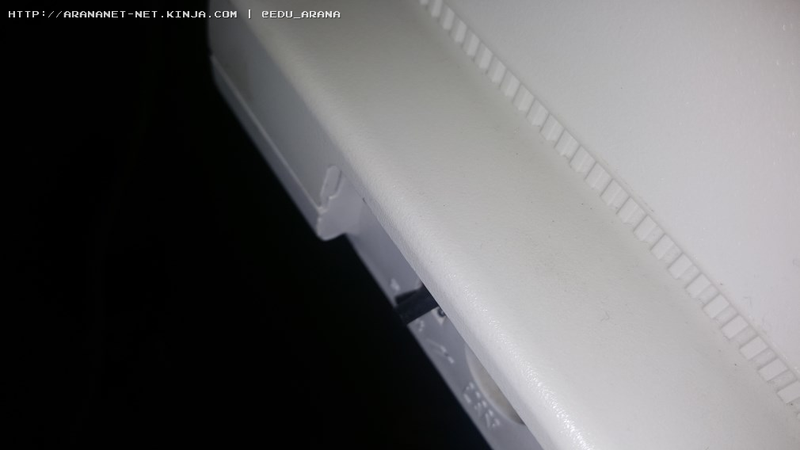

Reparación del botón de Reset

Si amig@s, resulta que tras todo el trabajo anterior, el TT se resistía a funcionar. Mirando algunos foros, algunos comentaban que usualmente el botón de reset se rompía al montarlo. Pues tras medirlo, efectivamente, el botón siempre se quedaba internamente pulsado, independientemente de que ya no lo estaba. Dar con este fallo, me costó una semana... :(

Advertisement

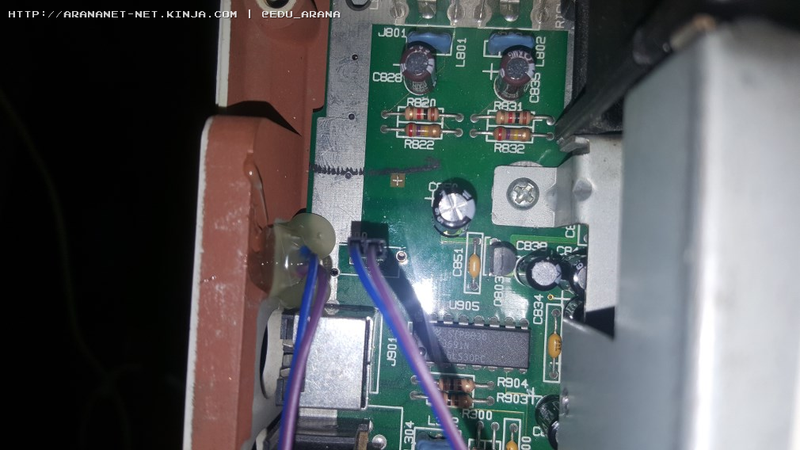

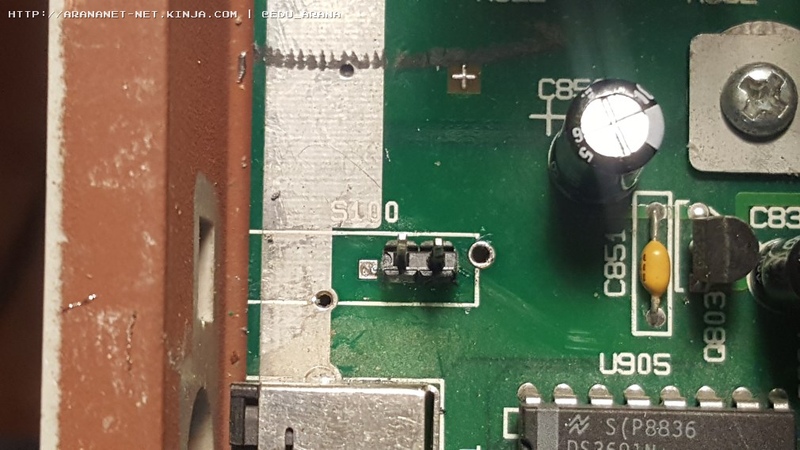

En su lugar, tras quitar lo que había, coloqué un pequeño pulsador junto con dos pines para poder quitar la placa base de la carcasa inferior sin problemas.

Advertisement
Advertisement

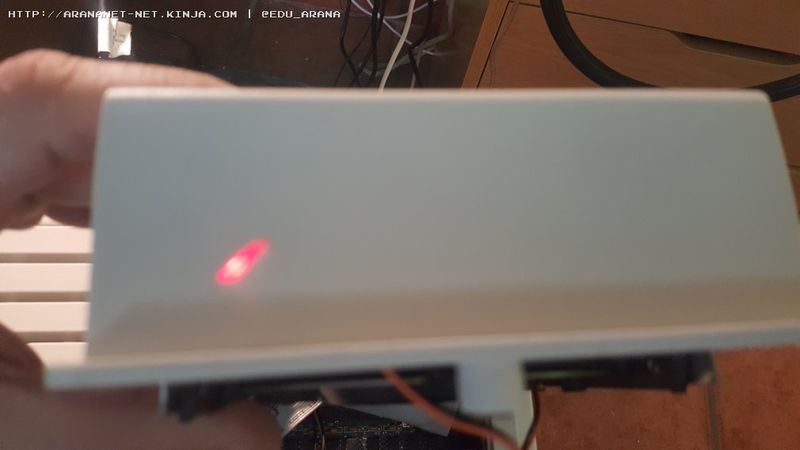

Reparación del led del disco duro

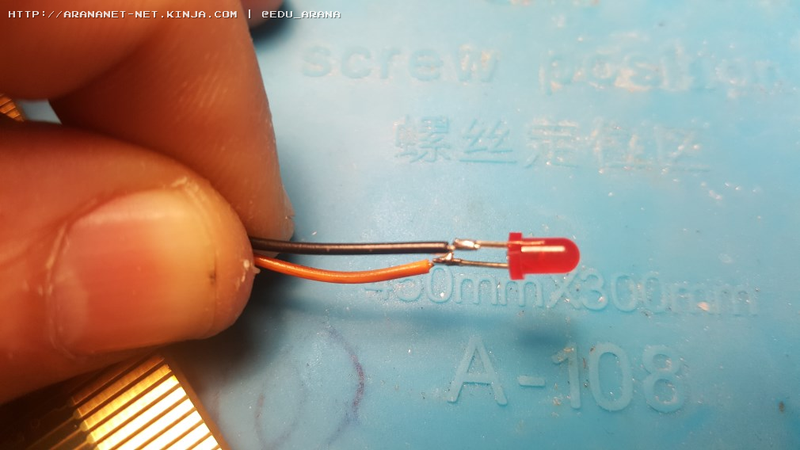

Si, también le fallaba el led del disco duro que según se apreciaba en las patas del led, que estaban negras, algo había pasado ahí, así que le coloqué un led nuevo y voila!

Advertisement
Advertisement

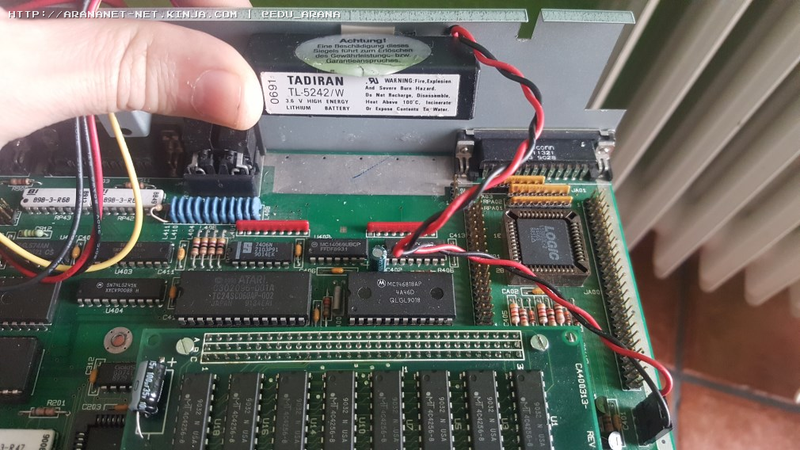

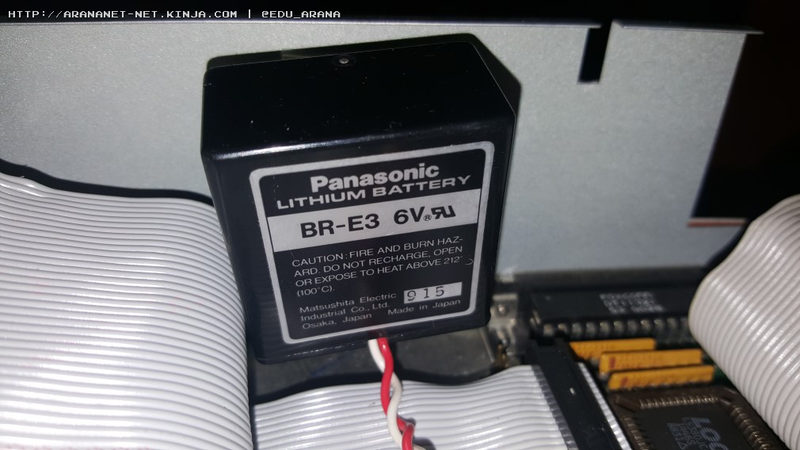

Sustitución de la batería de la NVRAM

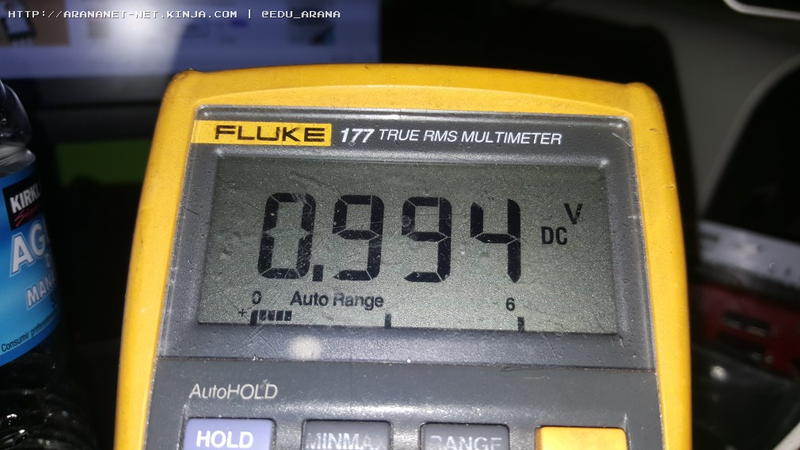

La batería que mantiene la configuración de la NVRAM en este atari TT estaba agotada, el valor mínimo que debe tener es de 3.7V y daba menos de un volt.

Advertisement
Advertisement

También la sustituí por una original.

Advertisement

Video demostrativo

Como aperitivo final, aquí tienen un video demostrando el funcionamiento del TT tras toooodas esas reparaciones.

Agradecimientos

@groovydrifter, paul92706

Espero que les resulte curioso.

Hasta la próxima.

Salu2.
