Reparando un Atari 65XE

Hola Amig@s,

Llevaba algún tiempo sin actualizar el blog. Hoy les traigo un pequeño artículo sobre la reparación de un Atari 65XE.

Advertisement

El Atari 65XE es una pequeña joya de 8bits con unos acabados muy interesantes. El 65XE venía se serie con 64kb de ram (si, no son gigas son kb) :p. ¿pero si tenía 64 porqué el 65..? se cree que no le querían poner el mismo valor que su competencia (el C64) por lo que le sumaron un dígito al modelo, creando el 65XL.

En fin..más información el la WikiPedia.

Estado Inicial

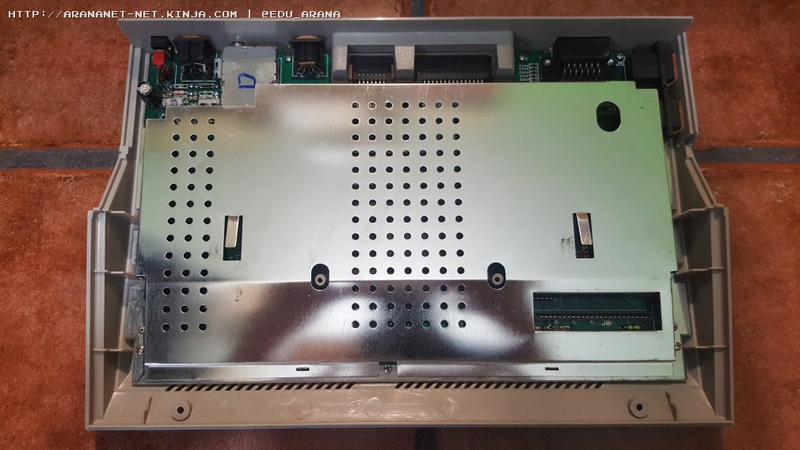

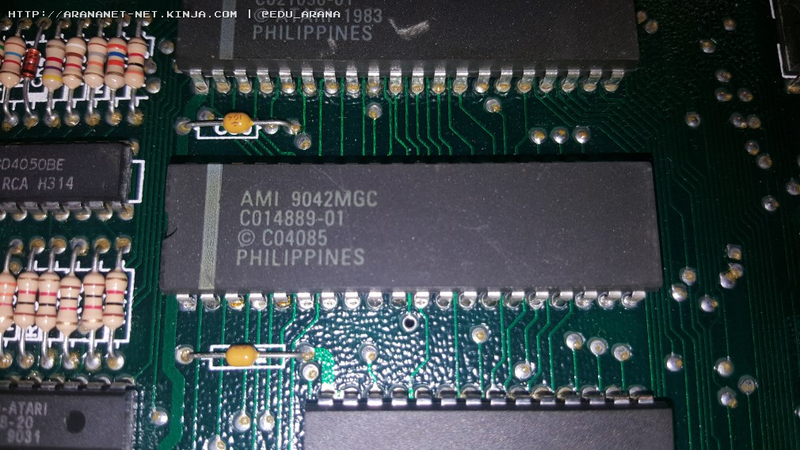

Este 65XE está impecable, por dentro y por fuera, pero su propietario comentaba que le ocurría algo particular con los juegos de LucasArts. Los gráficos aparecían con artifacts (pequeños errores gráficos al mostrar una imagen). El caso es que estuvo investigando y al parecer uno de los controladores gráficos que venía con este modelo, estaba defectuoso en origen. Parece ser que habían dos tandas, uno fabricado en europa y otro chino, este último era el que presentaba el problema. La solución pasa por quitar el actual con el código (AMI 9042 MGC) y reemplazarlo por el (AMI 8717 MET).

Para comprobar si un 65XE tiene el chip malo, podemos ejecutar en el basic, las siguientes instrucciones:

10 GR. 9:D=1:FOR X=0 TO 79
20 COLOR C:C=C+D:IF C=15 OR C=0 THEN D=-D
30 PLOT X,0:DR. X,191
40 NEXT X
50 G. 50

Advertisement

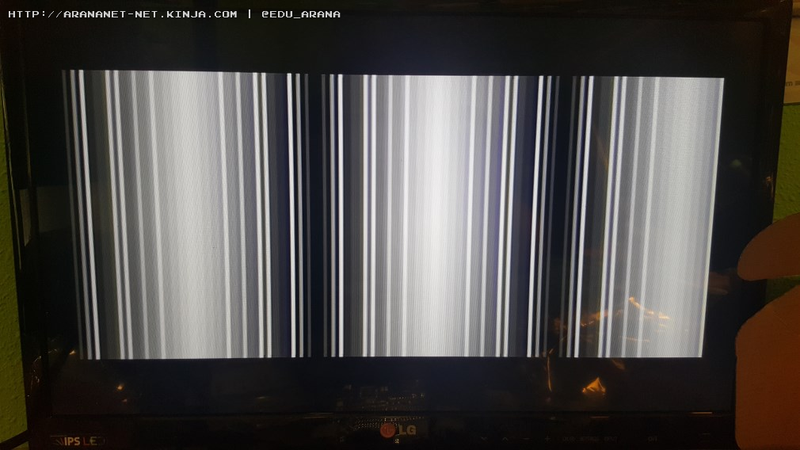

Si tenemos el chip malo, se verá algo así:

Advertisement

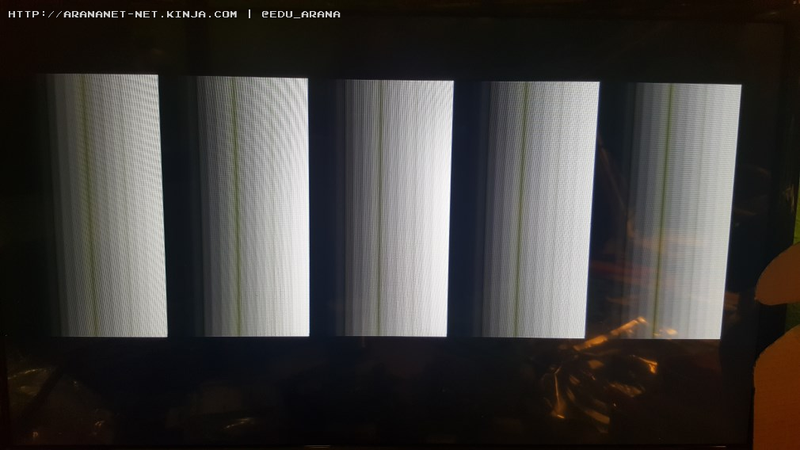

Si tenemos el bueno, se verá algo así:

Advertisement

Como pueden observar en ésta última imagen, el difuminado es más uniforme, eso indica que tenemos el chip bueno.

Cambiando el componente

Advertisement
Advertisement
Advertisement
Advertisement

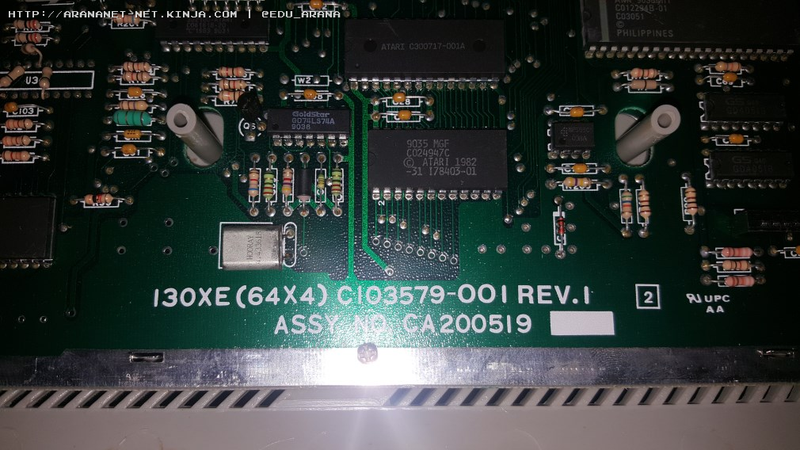

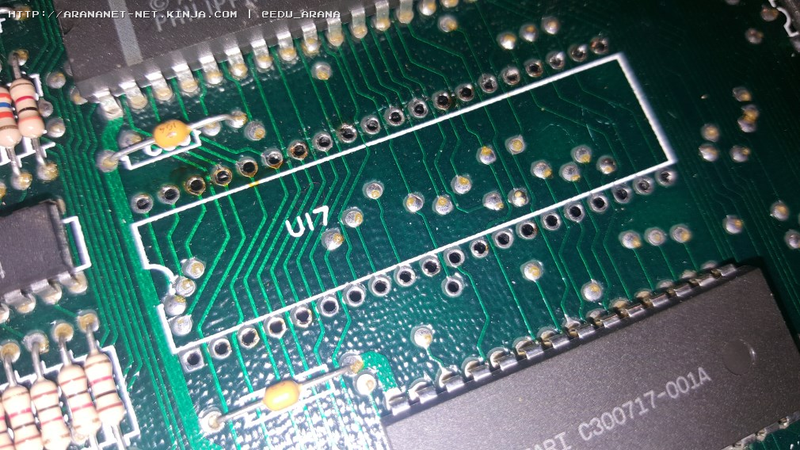

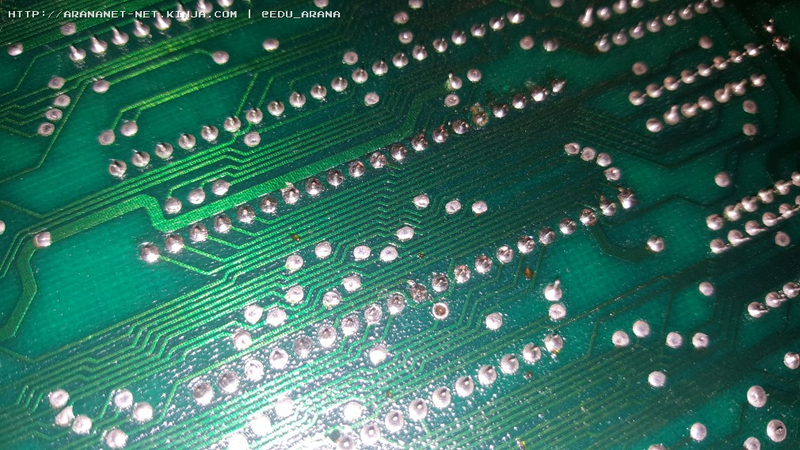

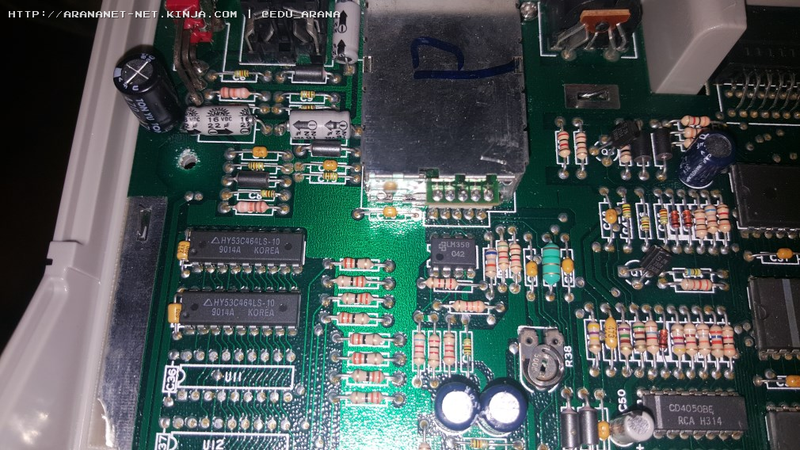

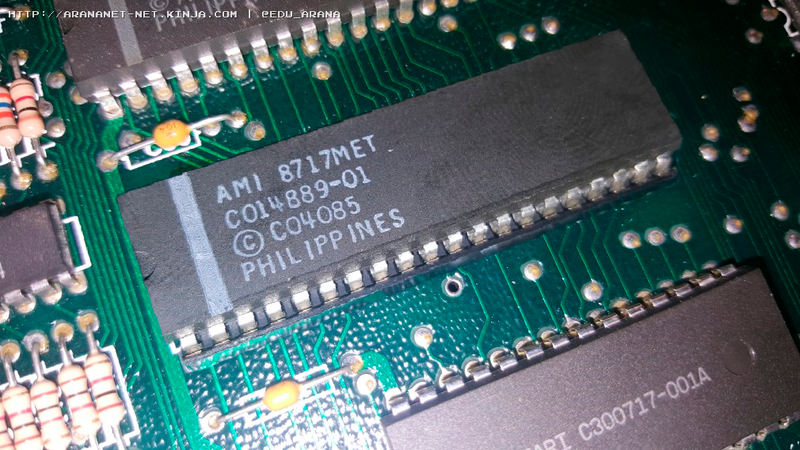

Tras reemplazar el integrado anterior y colocar el nuevo junto a su zócalo. También comprobé el estado de alguno de los condensadores que había en la placa base y reemplacé aquellos fuera de valor. Por lo que éste 65XE quedó con su chip bueno y recapeado.

Advertisement

Espero que les haya gustado este pequeño artículo.

Salu2.
