Hola Amig@s,

Hoy les traigo una peque├▒a restauraci├│n de una fuente de Commodore Amiga 3000 que no funciona y que un amigo del grupo BatmanGroup quiso que le integre una fuente atx dentro.

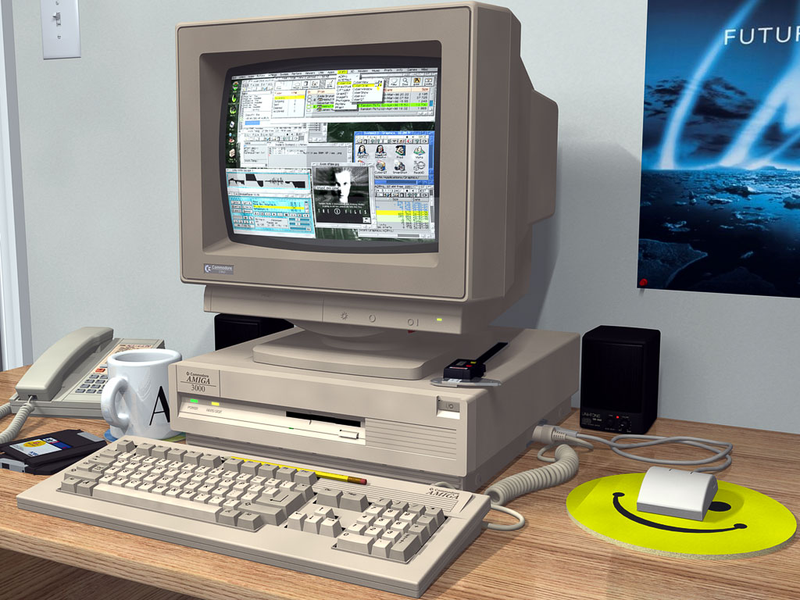

El A3000

Para mi uno de los Commodore Amiga más bonitos diseñados por Amiga, independientemente de su distribución interna.

Advertisement

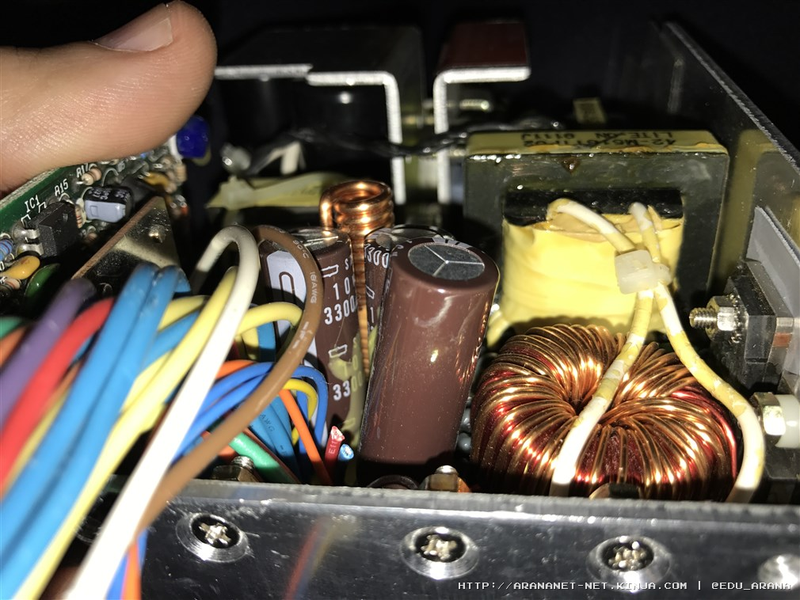

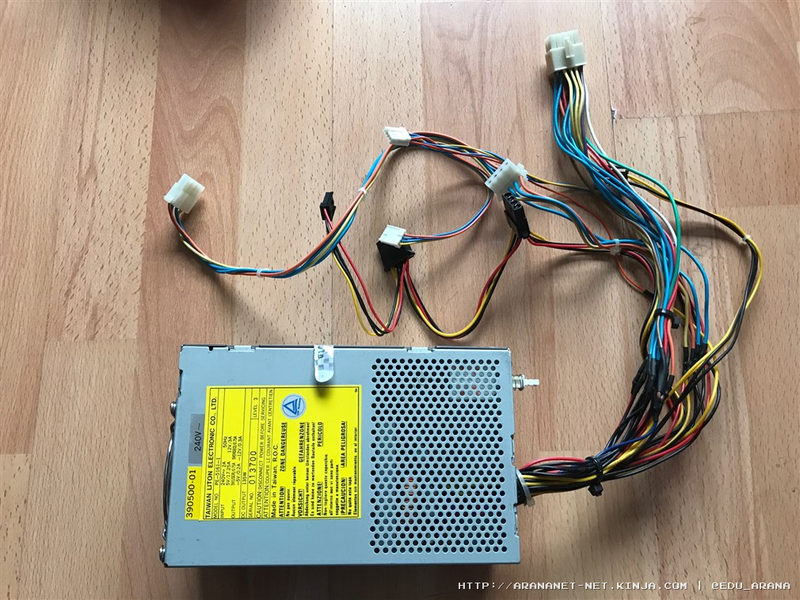

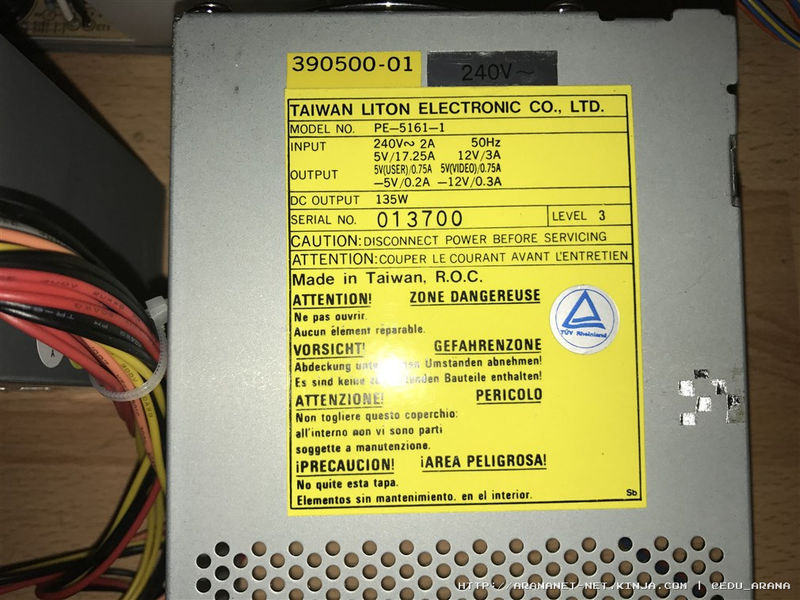

Estado inicial de la fuente del A3000

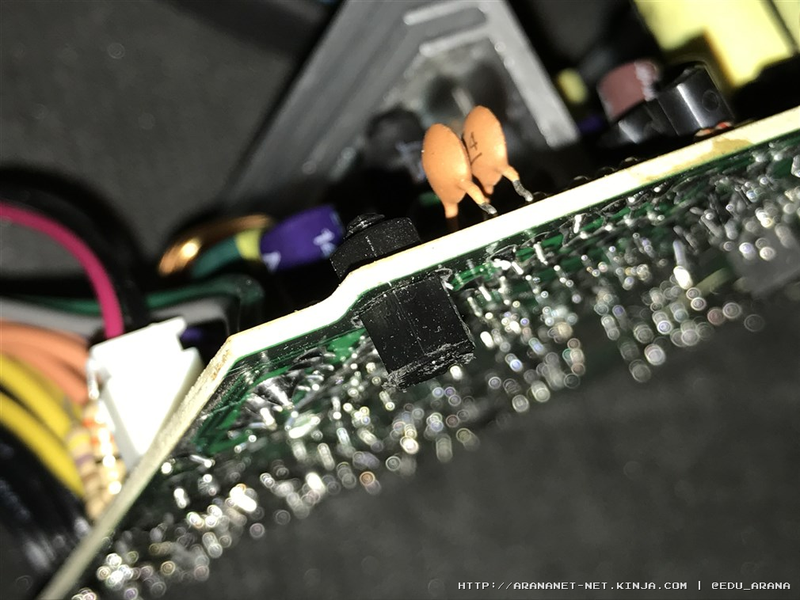

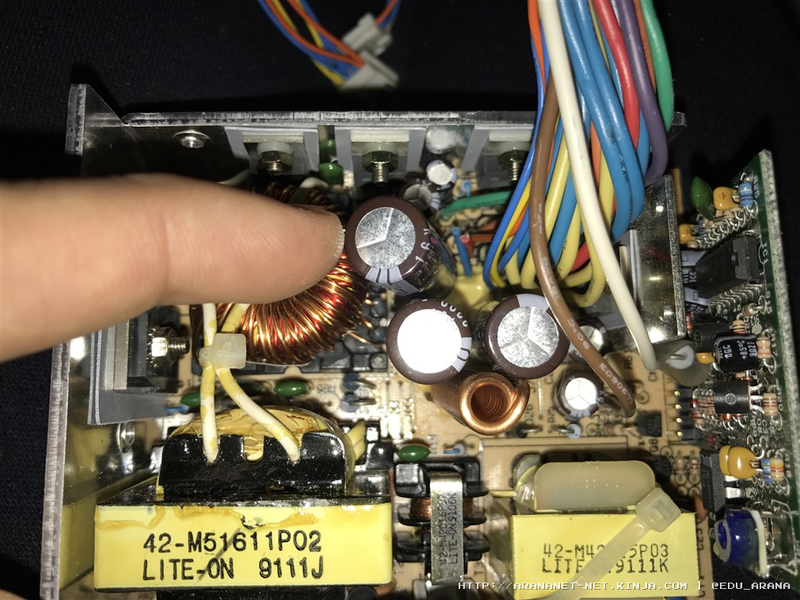

La fuente original no funciona, de hecho seg├║n tengo entendido nunca lo ha hecho. Aparte el aspecto de algunos componentes, aunque con continuidad, es un poco sospechoso.

Advertisement

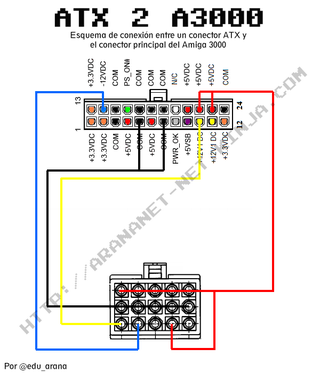

Esquema de conexi├│n entre el conector ATX moderno y el conector de la fuente del A3000

Advertisement

Notas a tener en cuenta

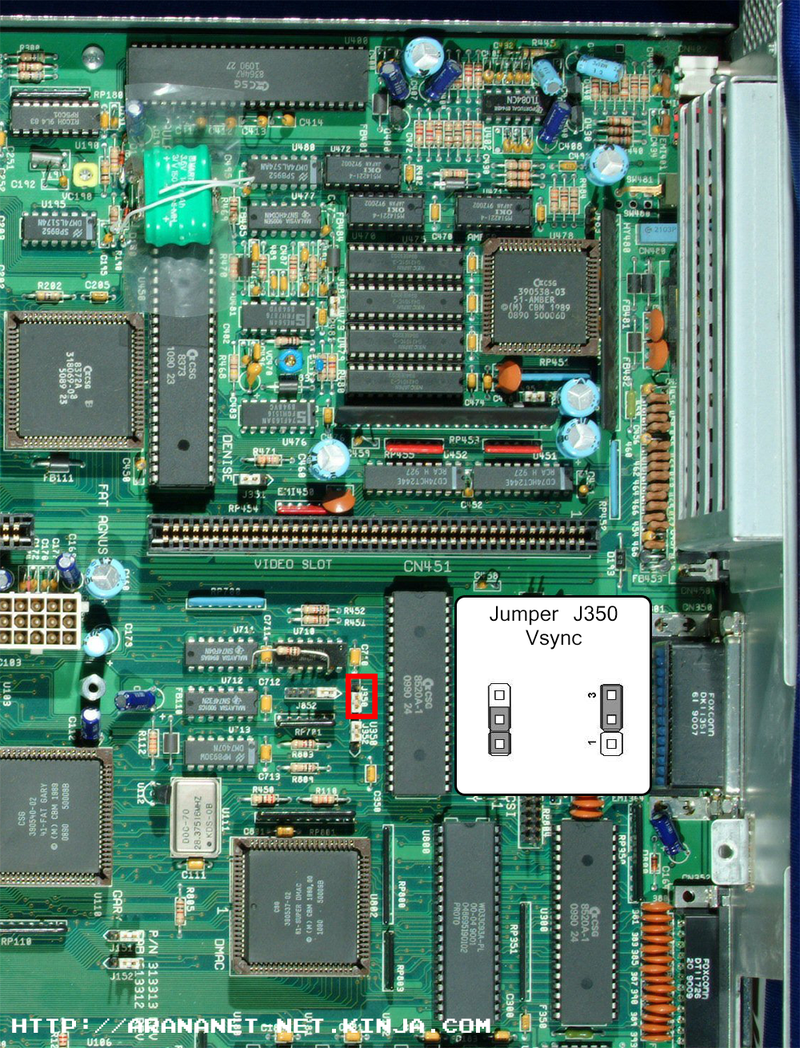

La fuente original del A3000 genera un tick con una se├▒al cuadrada a 50 ciclos en el pin 13 del conector para la se├▒al VSYNC. Como normalmente en las fuentes modernas, no existe una se├▒al de tick, deberemos indicarle al A3000 que genere su se├▒al internamente. Esto se lleva a cabo simplemente cambiando de posici├│n el jumper J350 a la posici├│n 2-3.

Advertisement

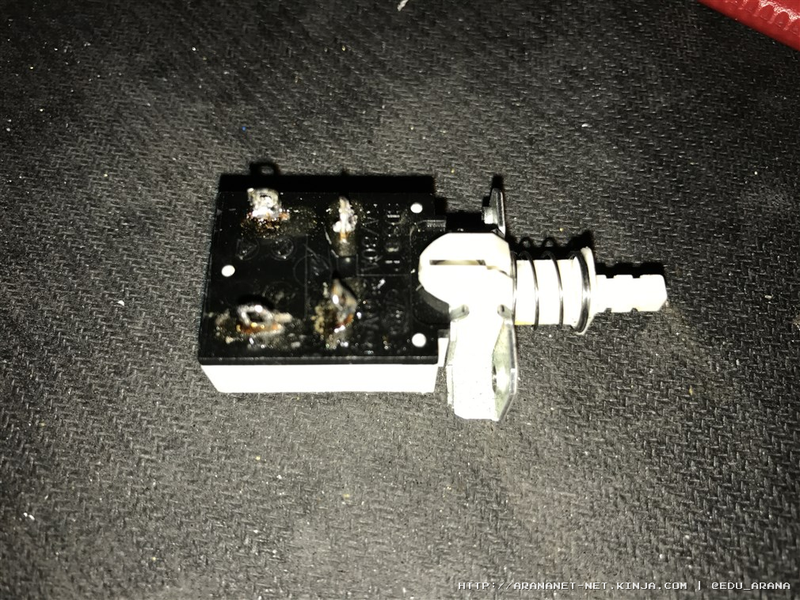

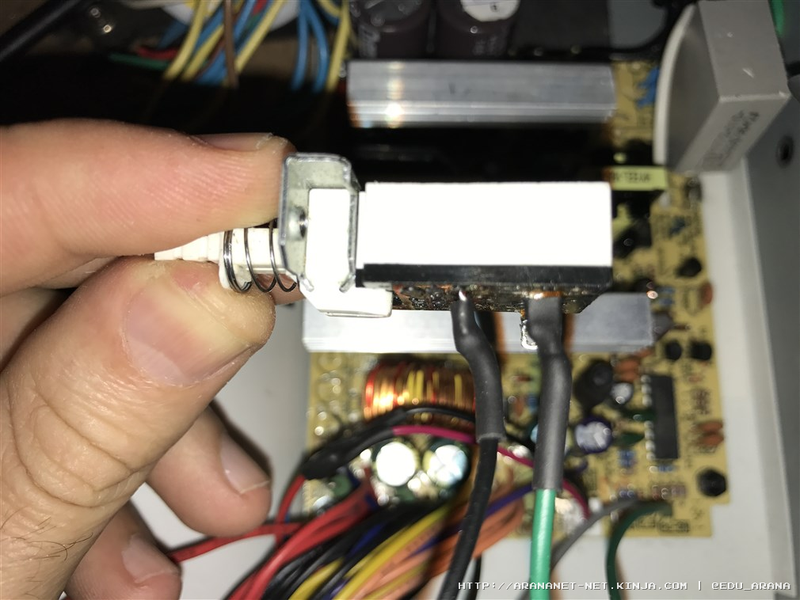

Recuerden que pueden reutilizar el botón de encendido de la fuente de alimentación original, simplemente uniendo el verde en un pin y el negro en otro pin. (tendrán que desmontar el conector, desoldar todos los cables y soldar los de la fuente ATX, es decir el verde y el negro).

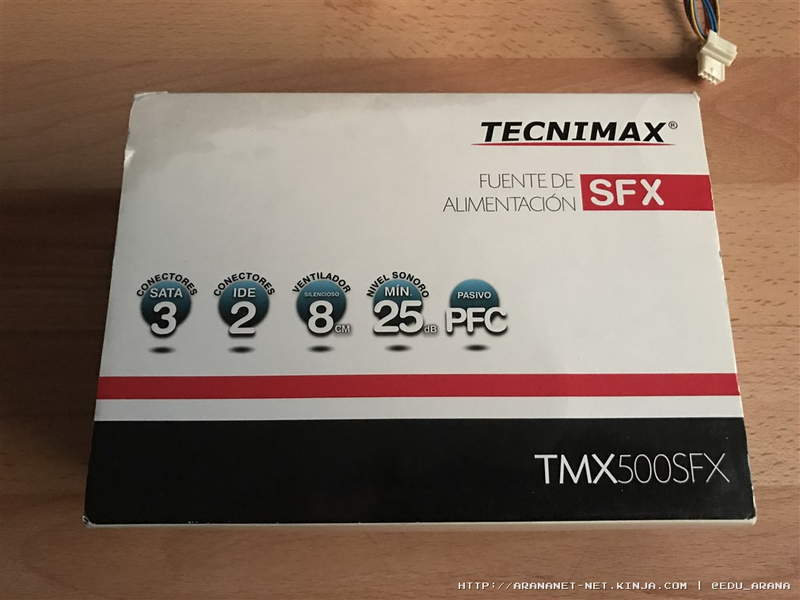

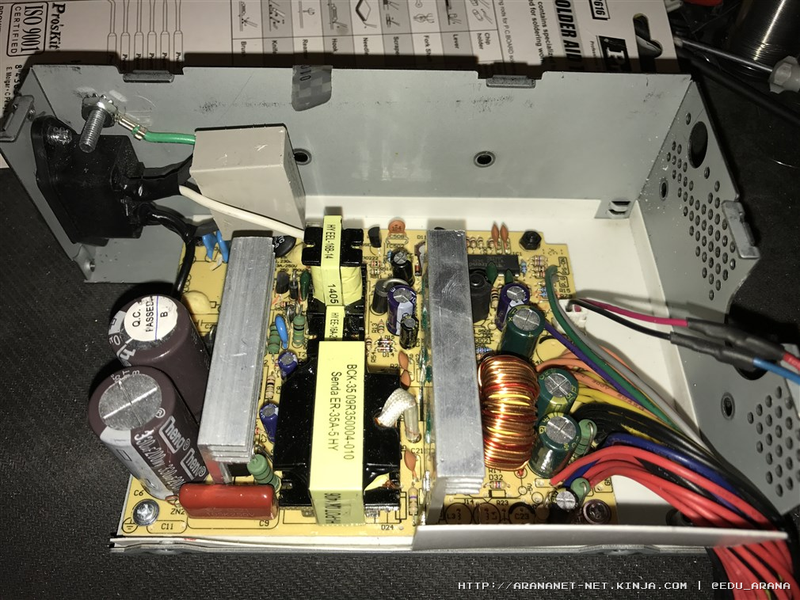

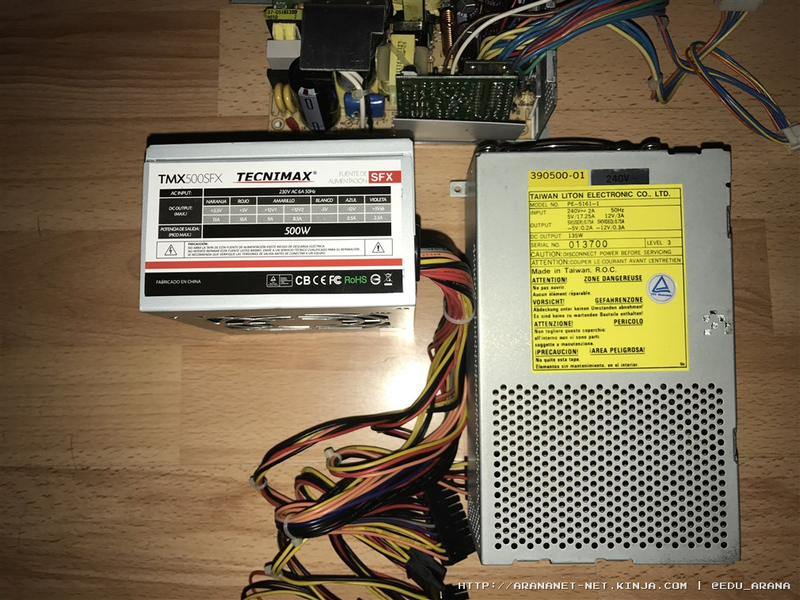

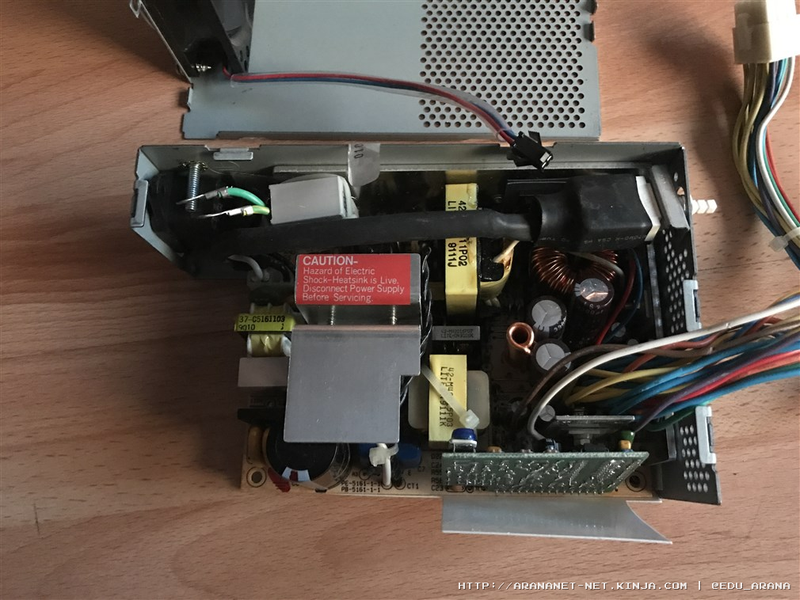

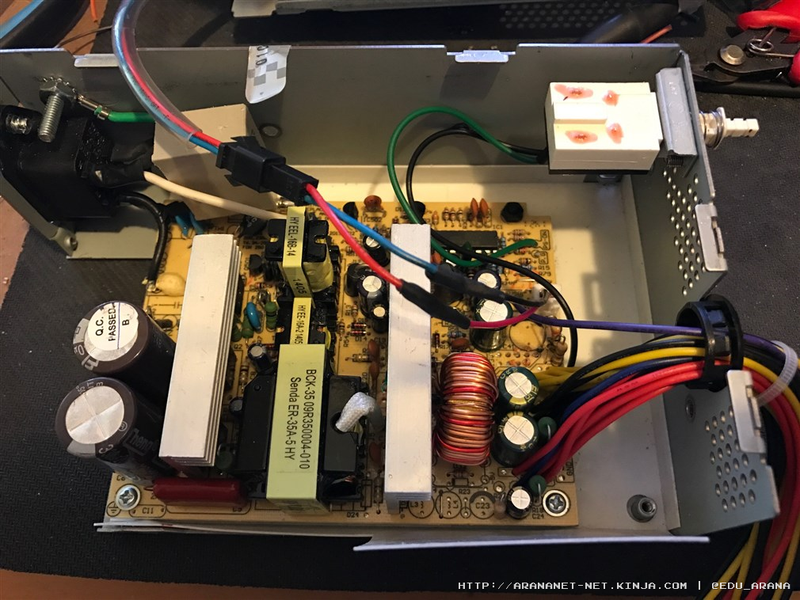

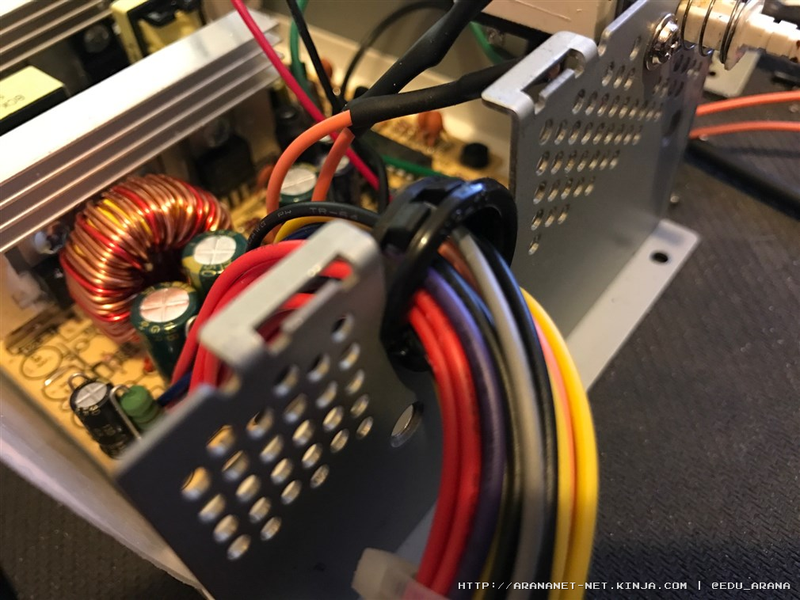

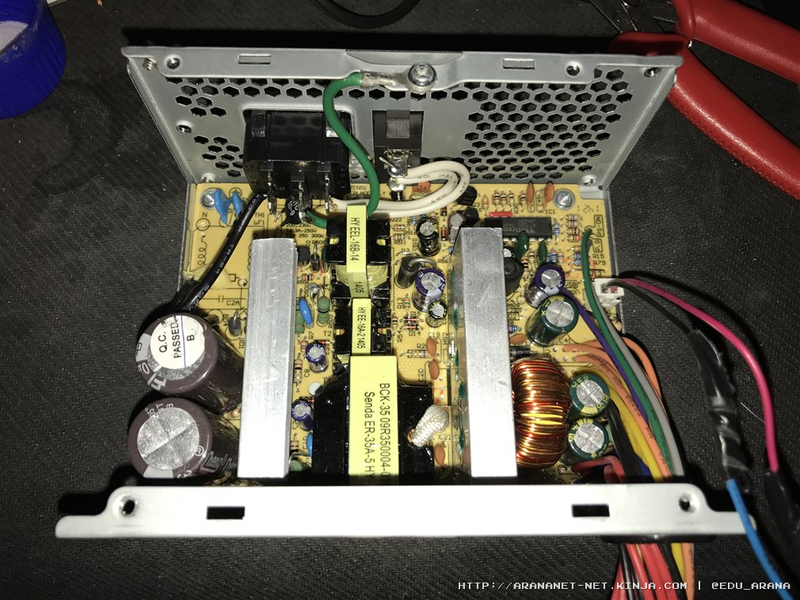

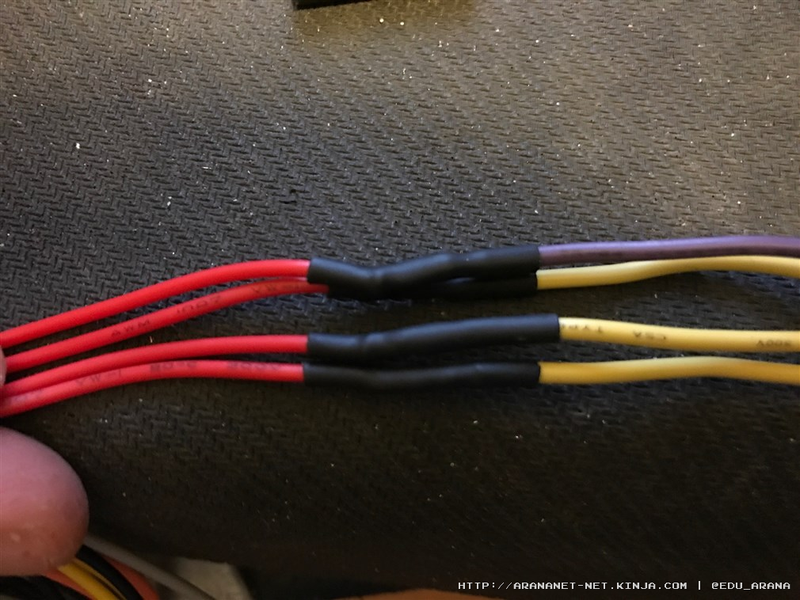

Modificaci├│n paso a paso

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

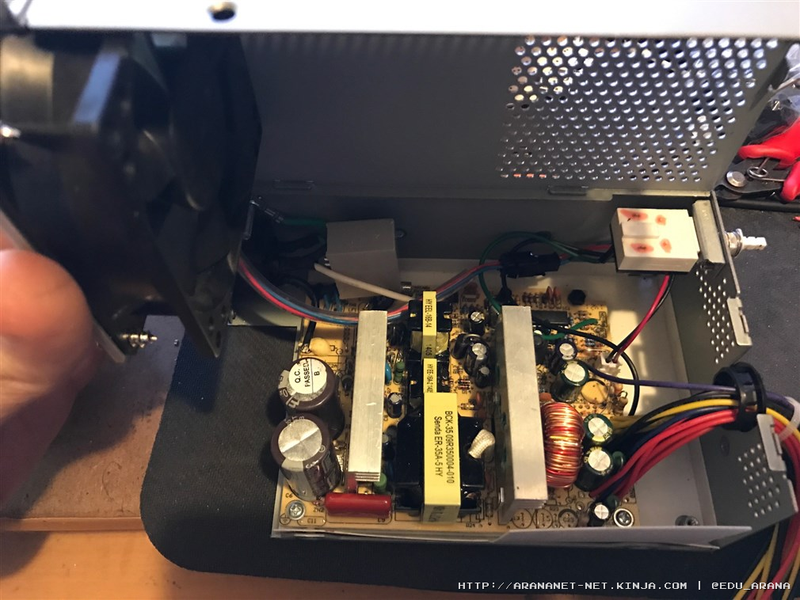

Resultado final

Como pueden apreciar a continuaci├│n, exteriormente la fuente no presenta ning├║n cambio est├ętico. Internamente tenemos una fuente moderna totalmente operativa.

Advertisement

Referencias

Amiga power supply por Ian stedman

Conector A3000: TE 15 CIR UNIV M-N-L PLUG

Espero que les haya gustado.

Un saludo.
