Hola amig@s,

Hoy les traigo un artículo muy singular. El montaje desde cero de un ZX-UNO :)

Mi primer contacto con el ZX-UNO fue en una retro-quedada en Parla, Madrid, donde vi uno funcionando y me gusto mucho, m√°s a√ļn al conocer que cualquiera se podr√≠a armar su propio ZX-UNO.

¬ŅLooking a English version of this article? Click here for translate it using google translator.

Breve introducción del ZX-UNO

¬ŅQu√© es el ZX-UNO?

Se trata de un desarrollo espa√Īol utilizando una FPGA programada para trabajar como un ordenador ZX Spectrum. Tiene el mismo tama√Īo que Raspberry Pi y actualmente no solo act√ļa como clon del ZX Spectrom sino que tambi√©n se est√°n en desarrollando otras m√°quinas de 8 bits para funcionar bajo el mismo hardware (Commodore PET, NES, Sega Master System, etc). M√°s informaci√≥n http://www.zxuno.com/

Advertisement

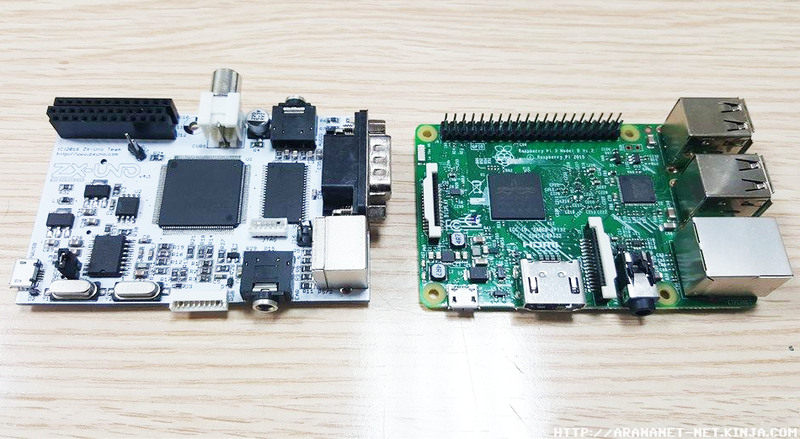

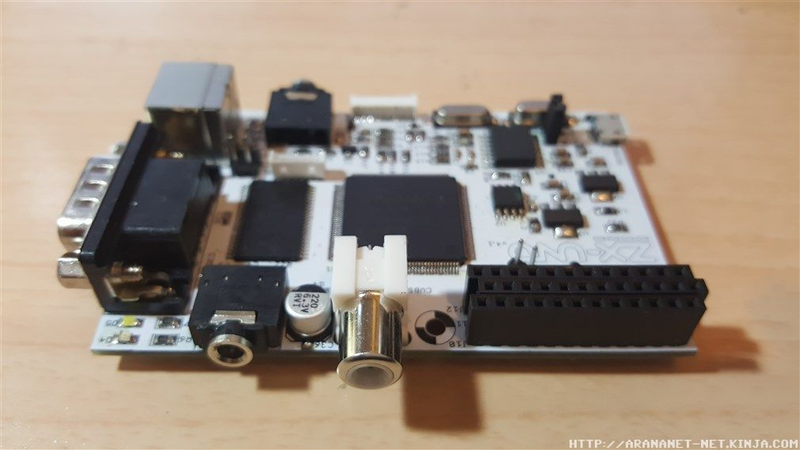

Comparativa de tama√Īo entre una Raspberry PI y una ZX-UNO

Espera.. espera ¬ŅUna FPG.. qu√©?

Descripción de Wikipedia:

Una FPGA (del ingl√©s Field Programmable Gate Array) es un dispositivo semiconductor que contiene bloques de l√≥gica cuya interconexi√≥n y funcionalidad puede ser configurada ‚Äėin situ‚Äô mediante un lenguaje de descripci√≥n especializado. La l√≥gica programable puede reproducir desde funciones tan sencillas como las llevadas a cabo por una puerta l√≥gica o un sistema combinacional hasta complejos sistemas en un chip, por ejemplo emulaci√≥n de hardware de computadora.

Advertisement

Lo bueno del proyecto es que es libre, cualquiera puede bajarse los ficheros gerbers y fabricarse su propio ZX-UNO teniendo los conocimientos necesarios.

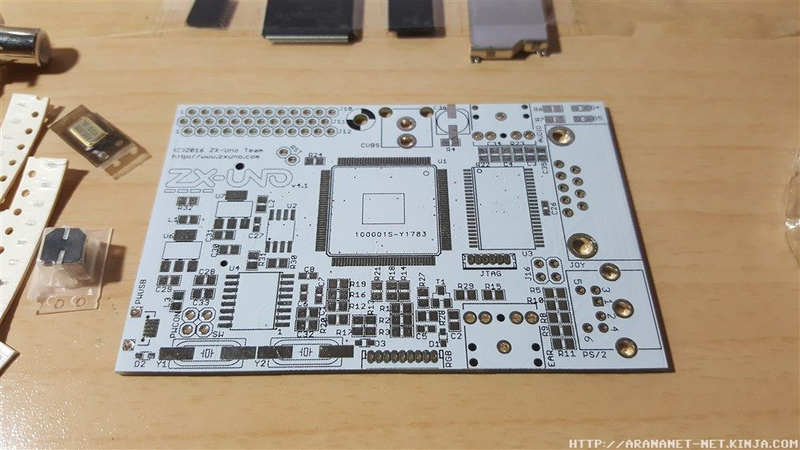

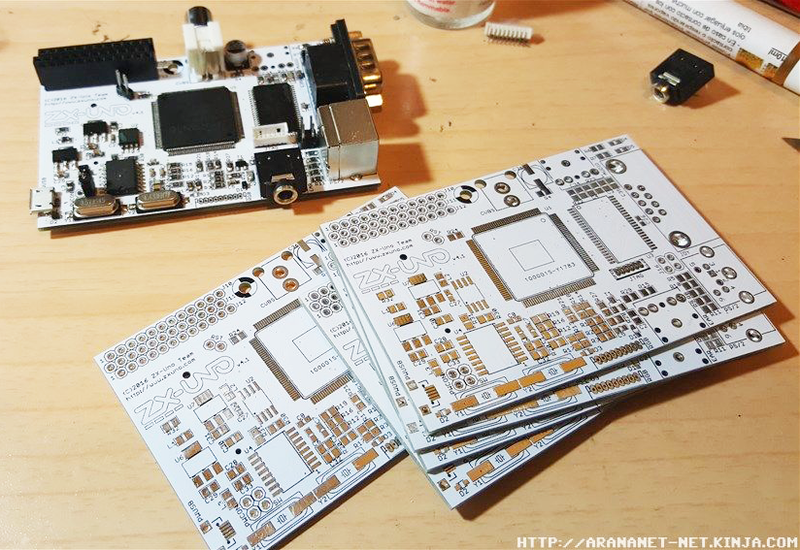

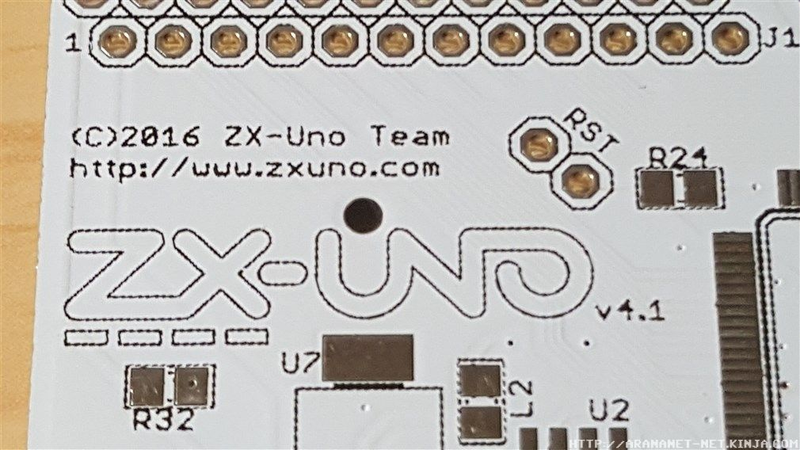

En mi caso, bajé los ficheros para enviar a fabricar el PCB, que dicho sea de paso, opté por tener el PCB en blanco con las descripciones en negro (black silkscreen and white soldermask). Como opinión personal, el blanco destaca sobre el típico color verde de los pcb’s, dándole un aspecto más profesional y moderno. En cuanto a los materiales, pedí todos ellos a china, por los costes claro, aunque para fabricar el descrito en este artículo, adquirí un kit de componentes a Avillena (no de los encargados del proyecto), que dicho sea de paso ya venía con la flash programada, aunque para el resto de ZX-UNO la programaré directamente.

Advertisement

Bueno.. vamos al lío.. :)

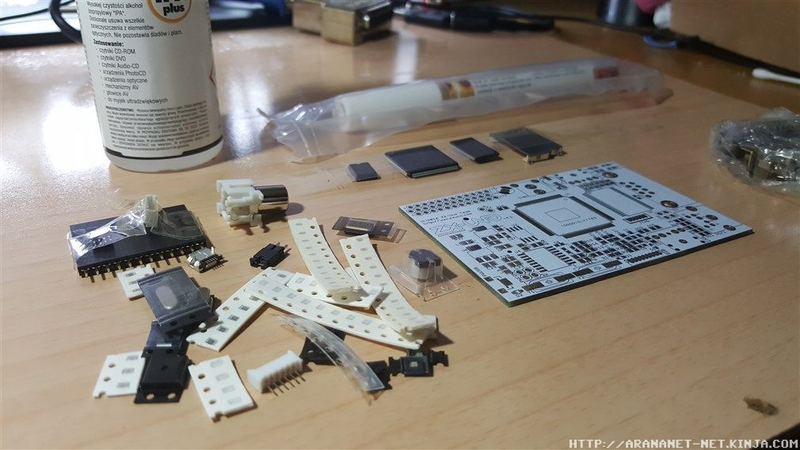

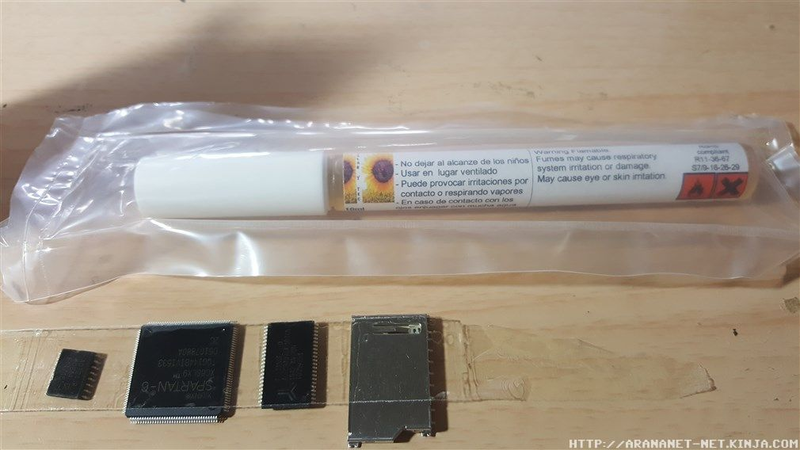

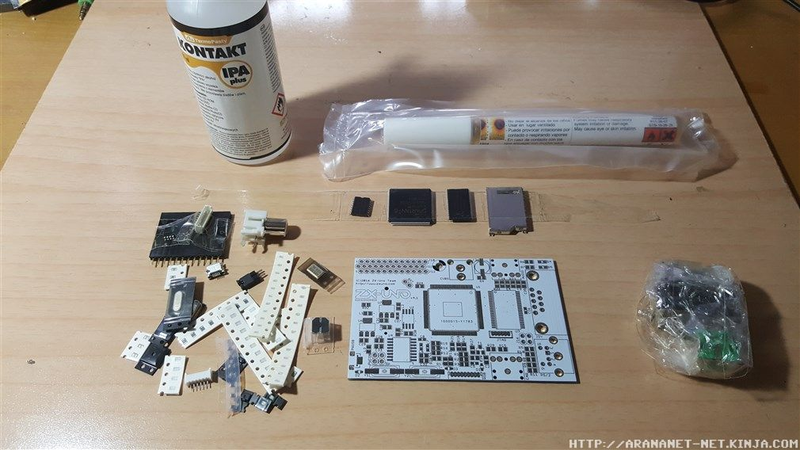

Materiales necesarios

  • PCB del ZX-UNO (hay varios fabricantes de PCB en internet, utilizar el que os resulte m√°s conveniente)

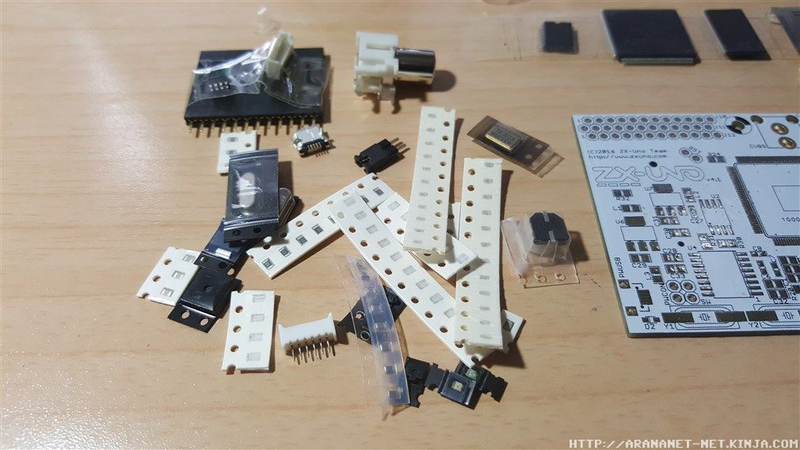

  • Componentes del ZX-UNO (se pueden adquirir en AliExpress, Farnell, TME, etc)
  • Soldador con punta a 60 o 90¬ļ para soldar la FPGA.
  • Esta√Īo de calidad, a ser posible de 0.3mm.

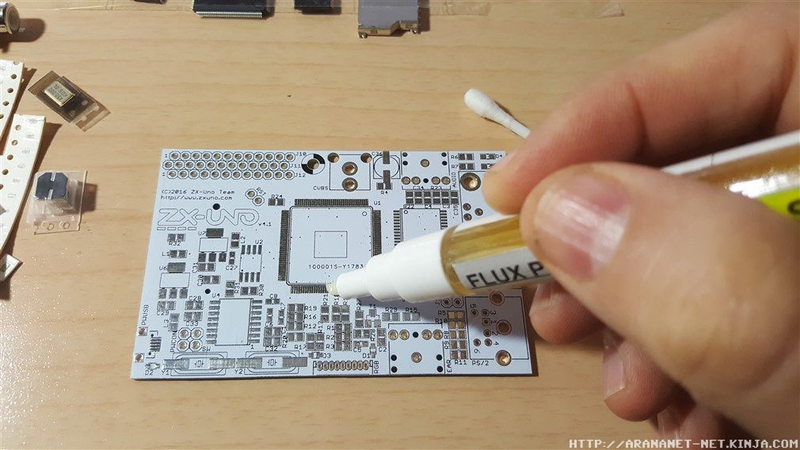

  • Flux al agua o l√°piz de luz.

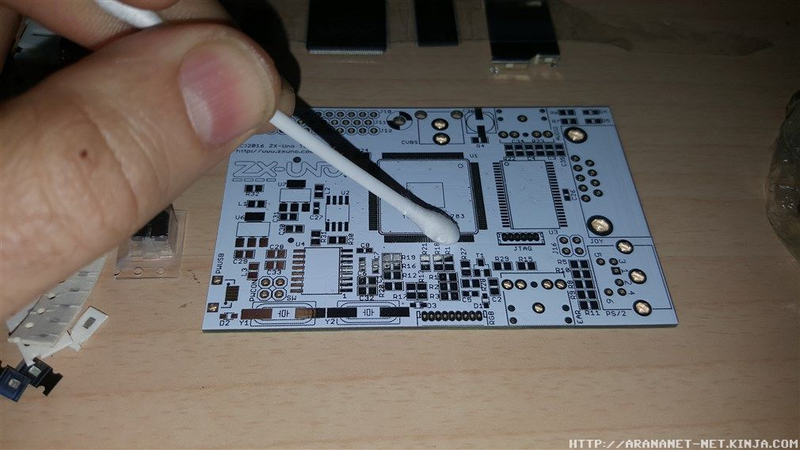

  • IPA (Alcohol Isoprop√≠lico) para la limpieza del PCB y las soldaduras.
  • Paciencia... mucha paciencia y buena mano para soldar ;)

Montaje paso a paso

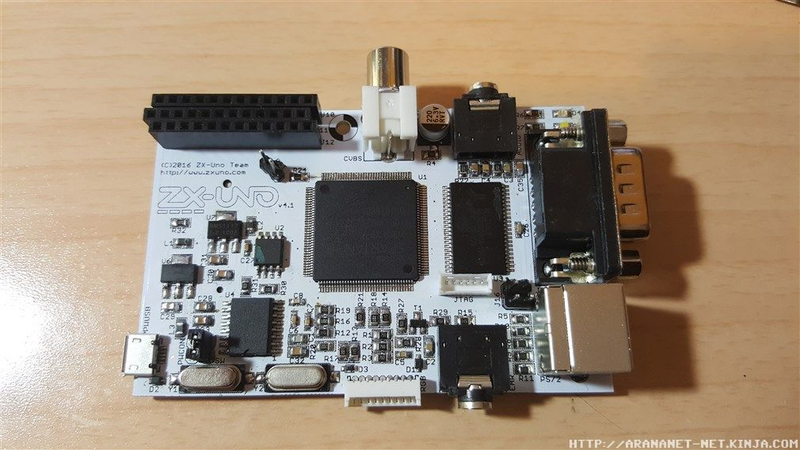

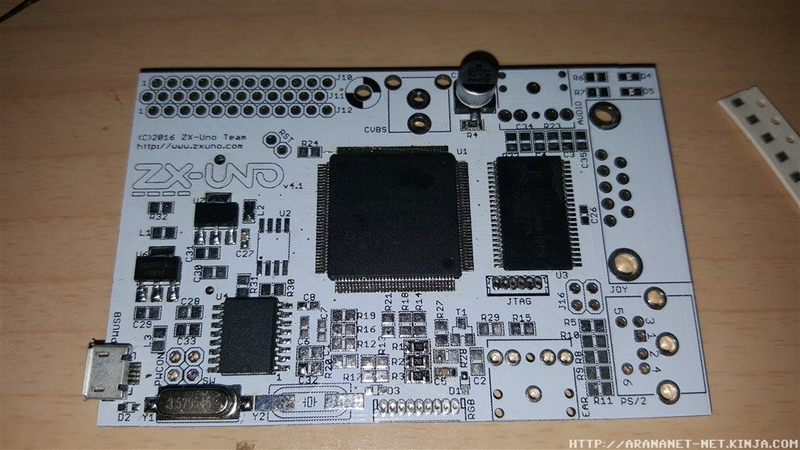

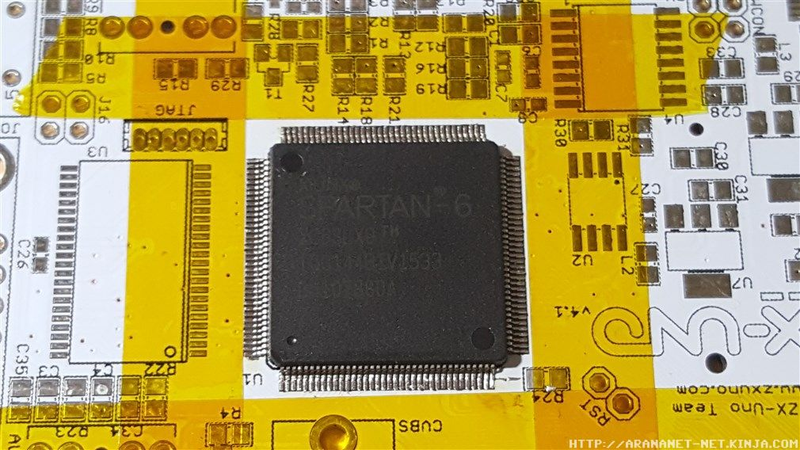

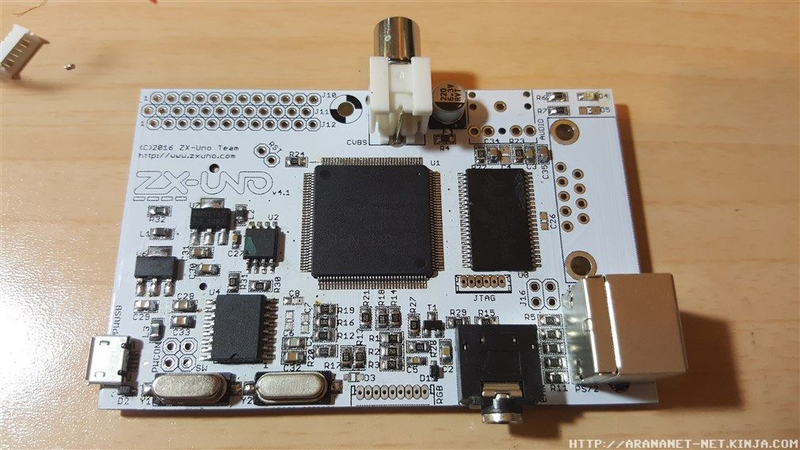

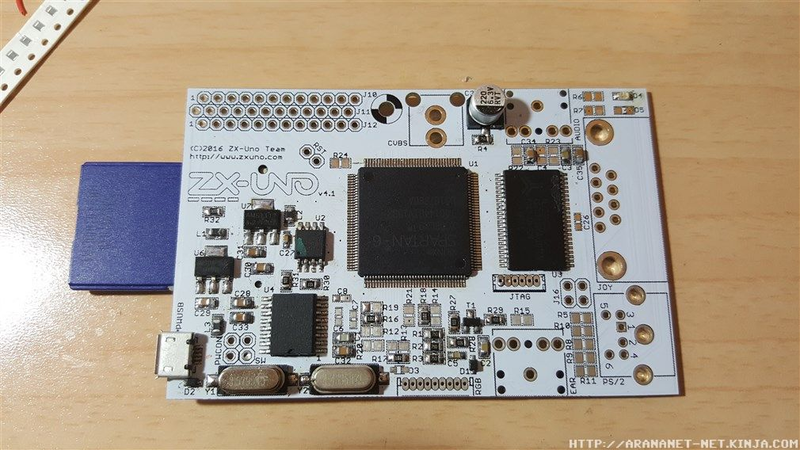

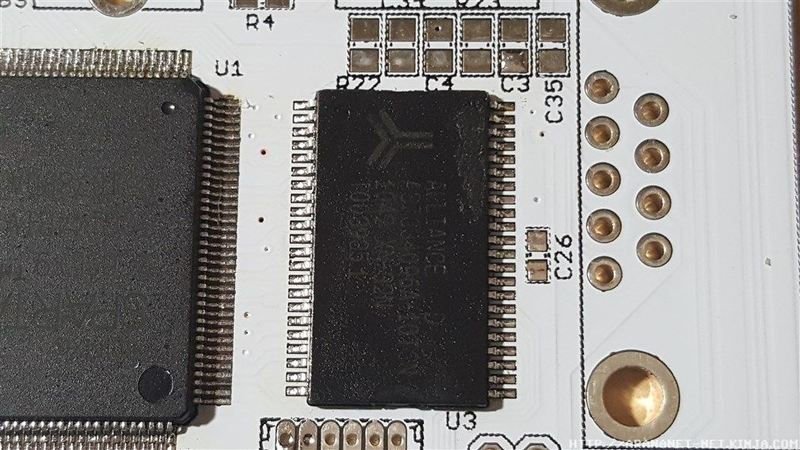

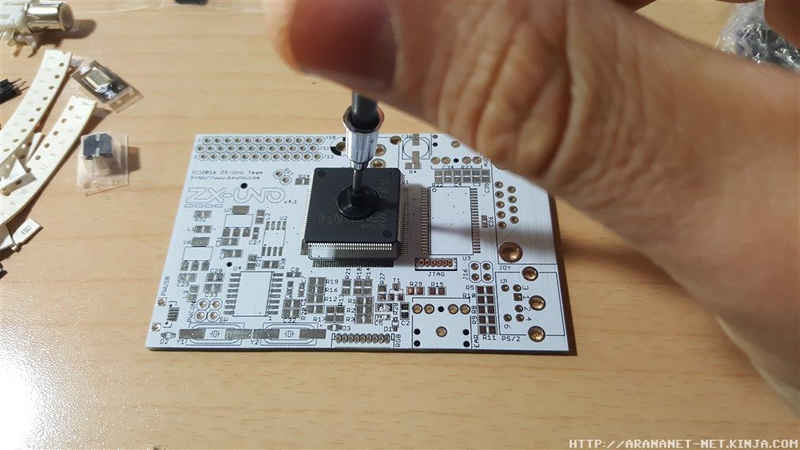

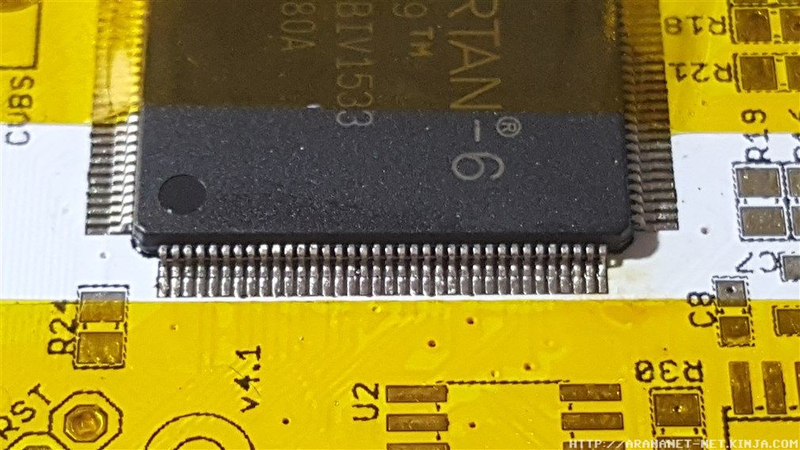

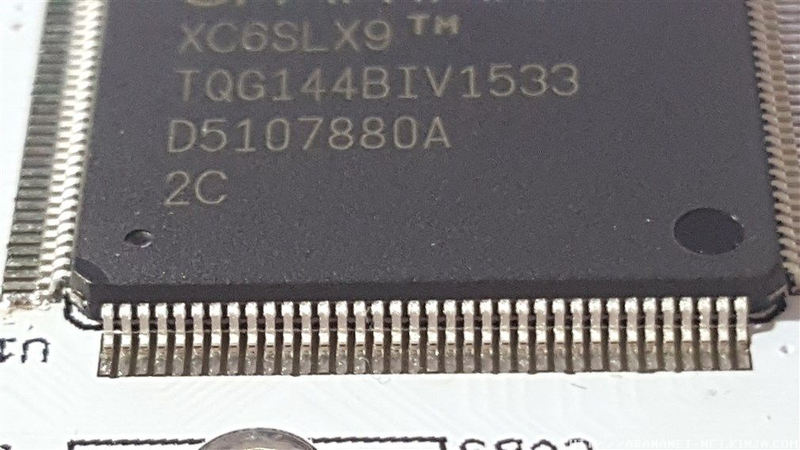

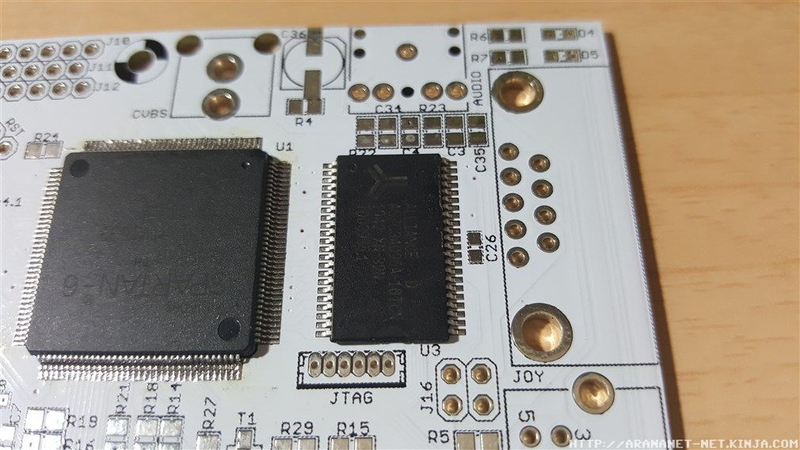

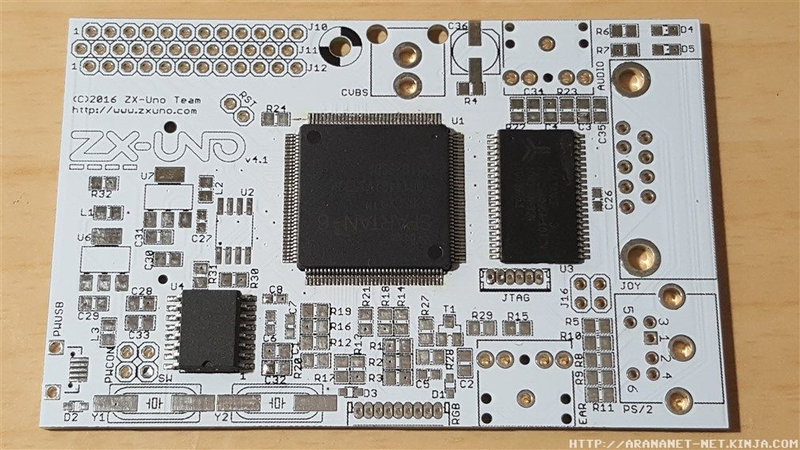

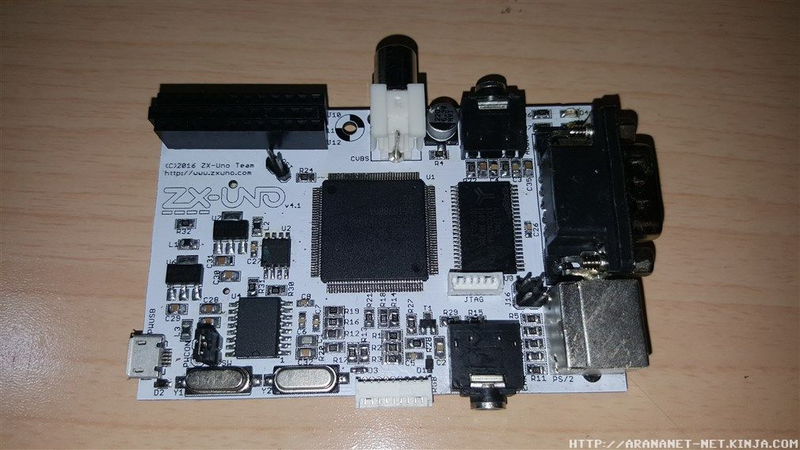

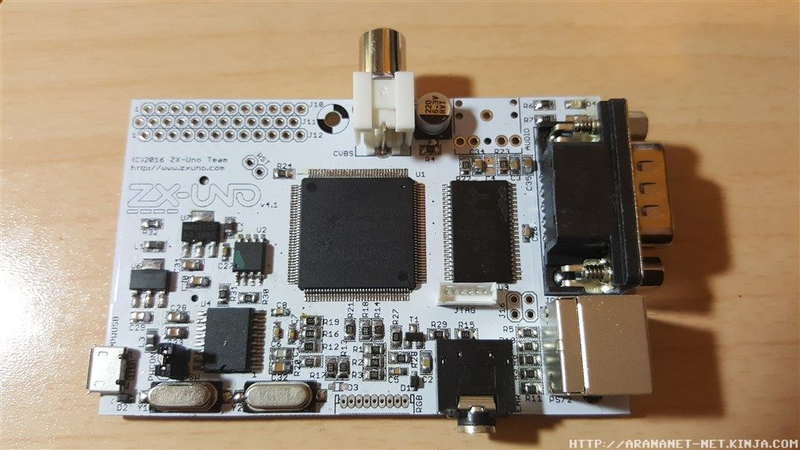

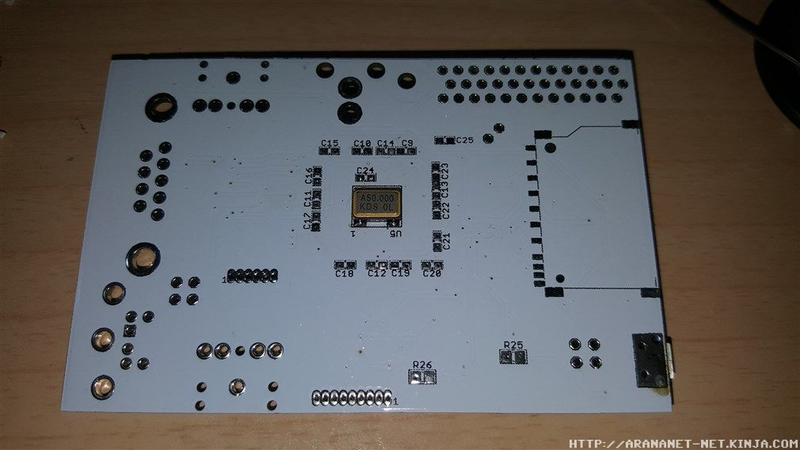

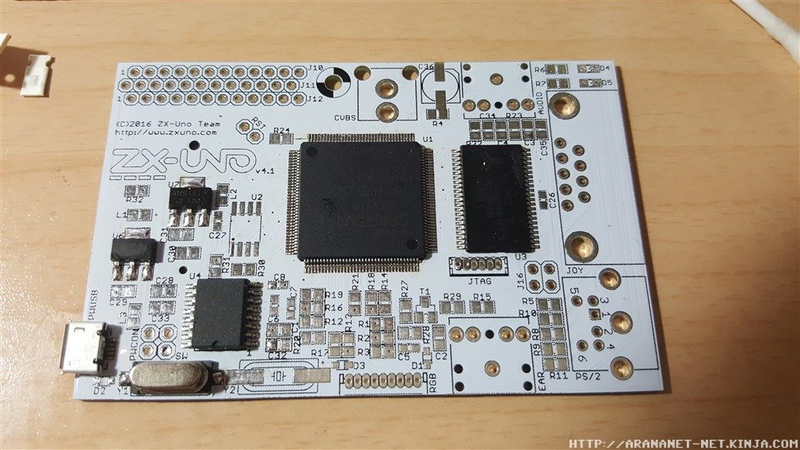

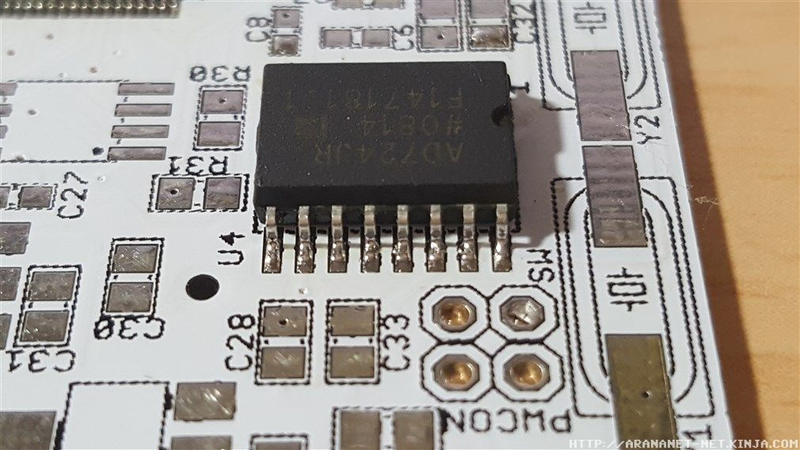

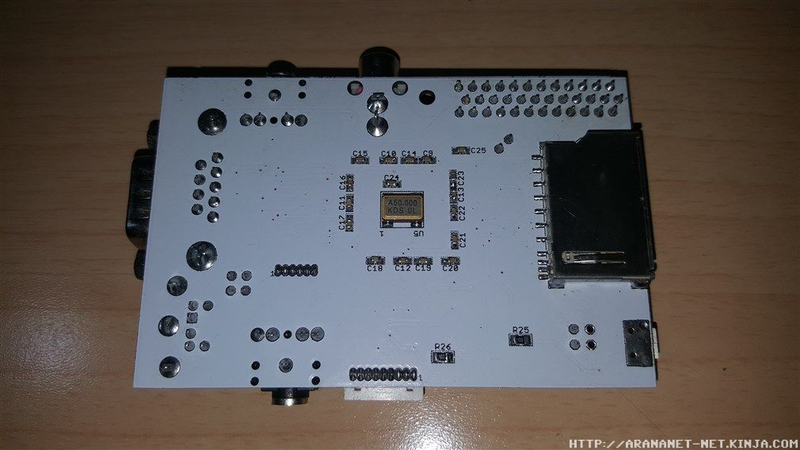

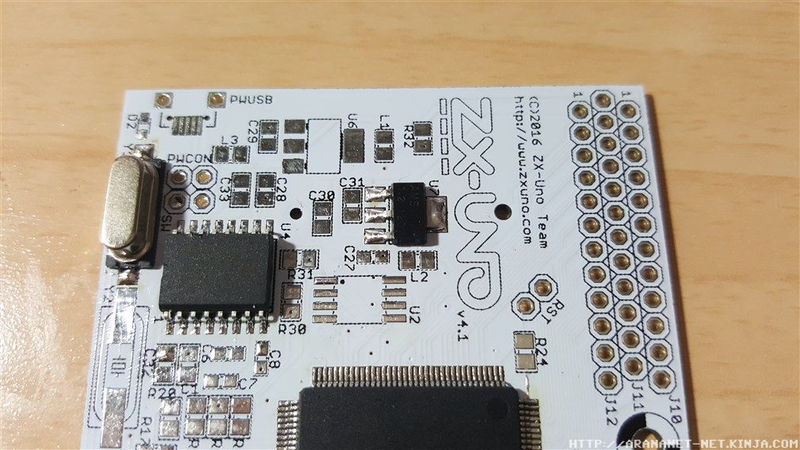

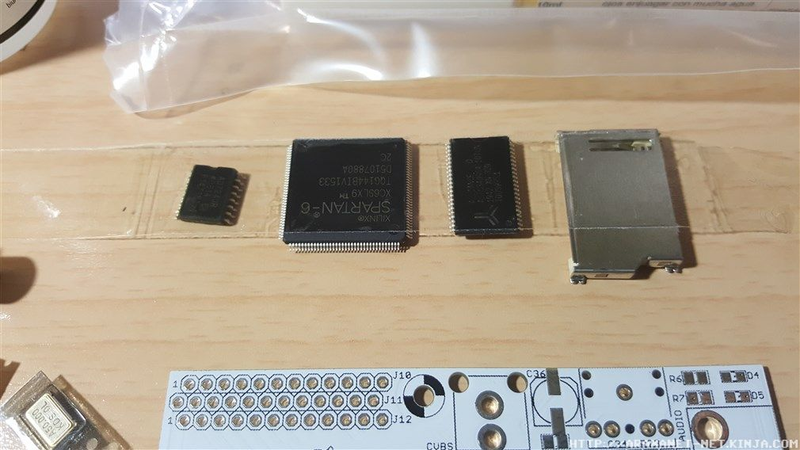

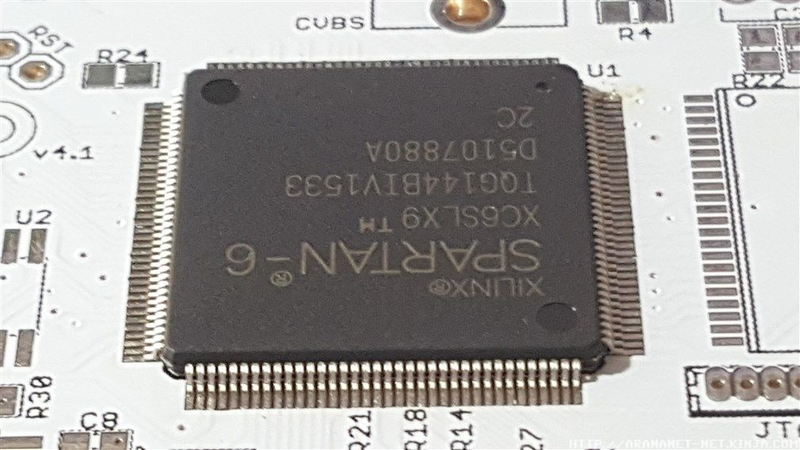

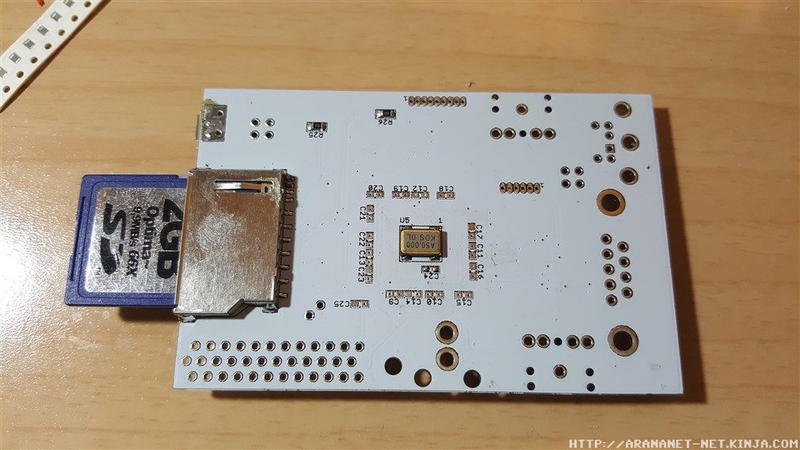

Lo primero que he montado ha sido la FPGA, luego la RAM, el Encoder AD724, la flash, los componentes peque√Īos (resistencias y condensadores) y por √ļltimo los componentes de mayor tama√Īo (p. serie, ps/2, rca, puerto de expansi√≥n, conectores jack de audio).

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

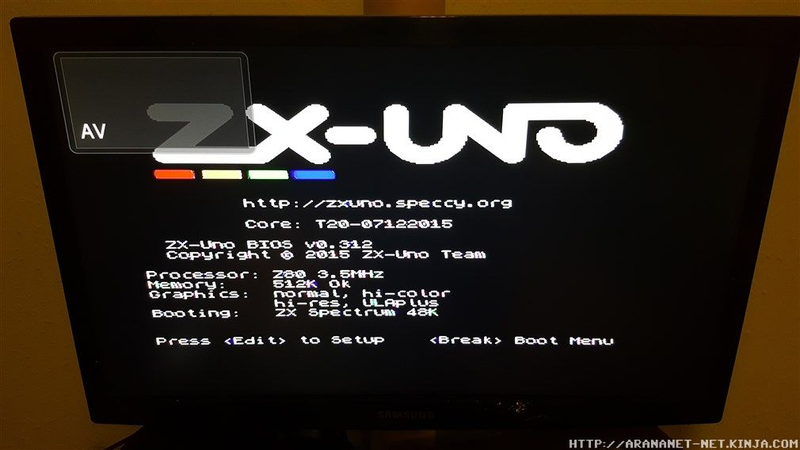

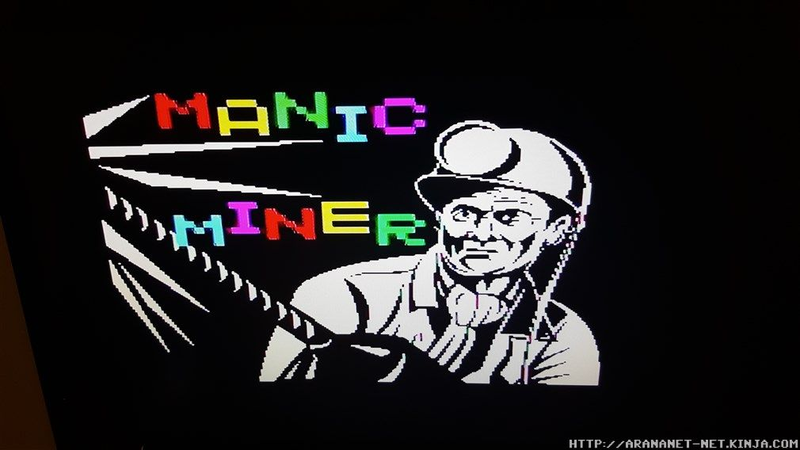

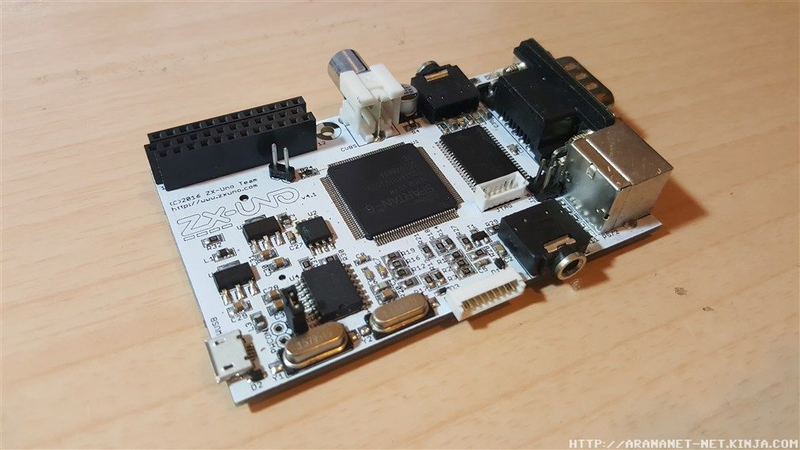

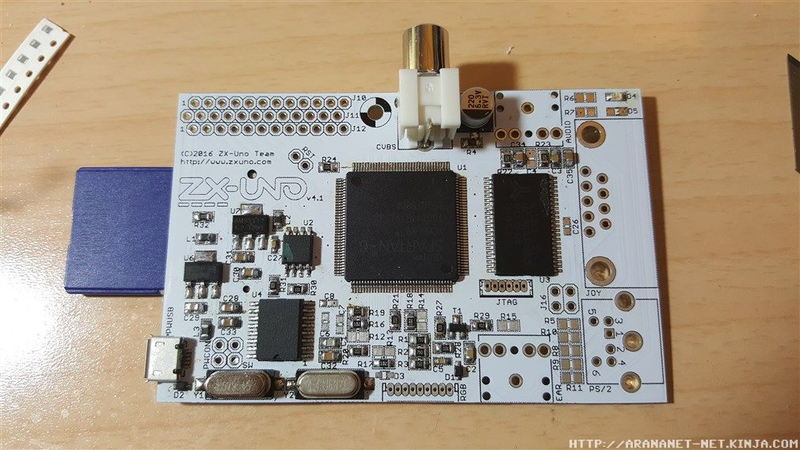

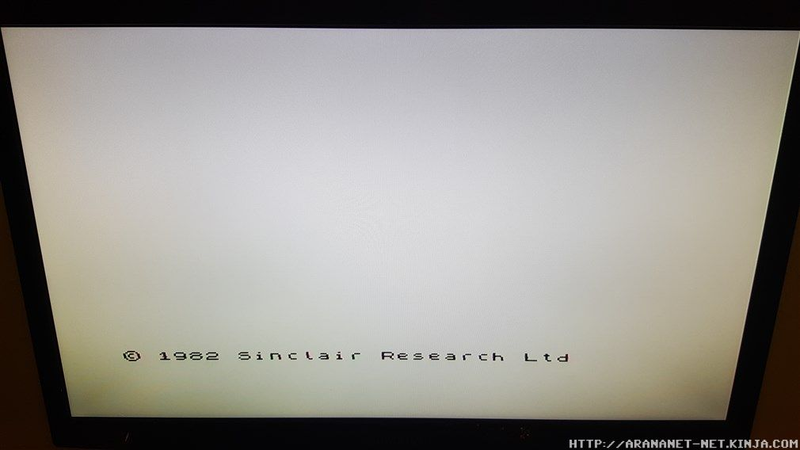

Prueba de funcionamiento ;)

Advertisement

Dise√Īo de caja externa

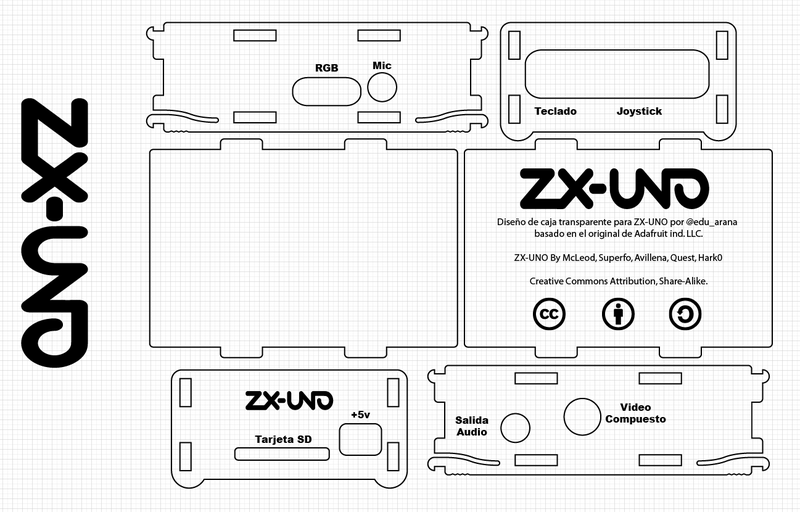

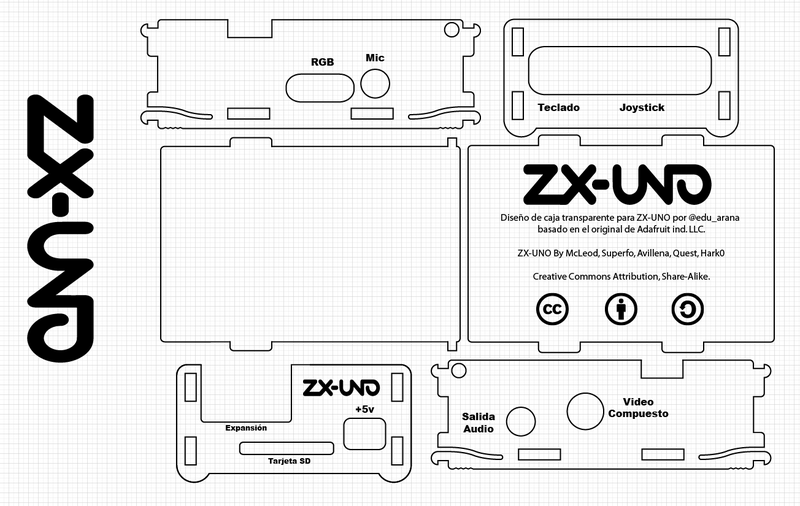

También decidí hacerme una caja en metacrilato automontable (no requiere tornillos, solo encajar las piezas a presión).

Advertisement

Actualizaci√≥n 17/05/2016: He retocado el dise√Īo est√°ndar de la caja. Aparte he incluido un nuevo dise√Īo con tapa y he dejado un hueco directo al puerto de expansi√≥n compatible con el add-on de HDMI para la ZXUNO ;)

Caja est√°ndar

Advertisement

Caja con tapa y puerto de expansión

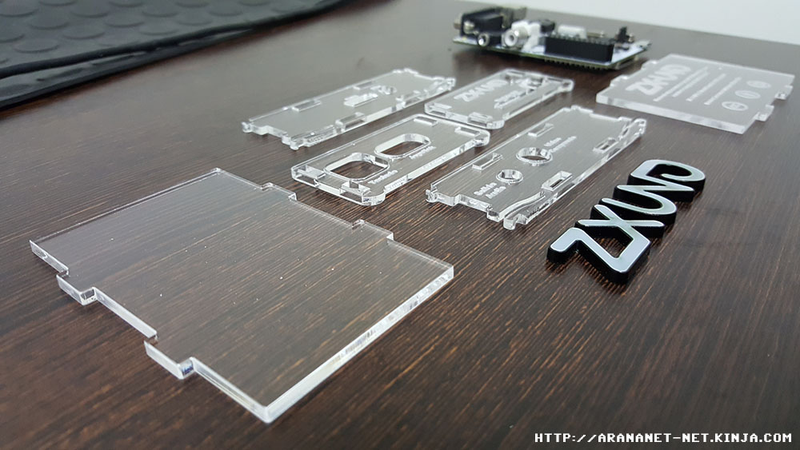

Piezas cortadas con laser

Advertisement

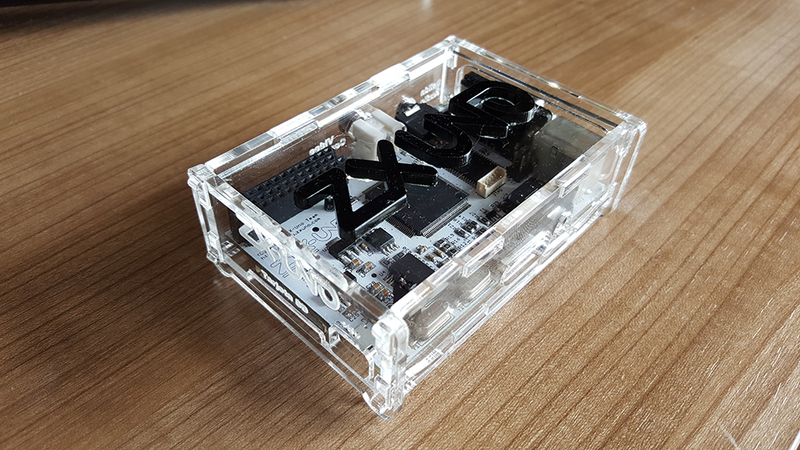

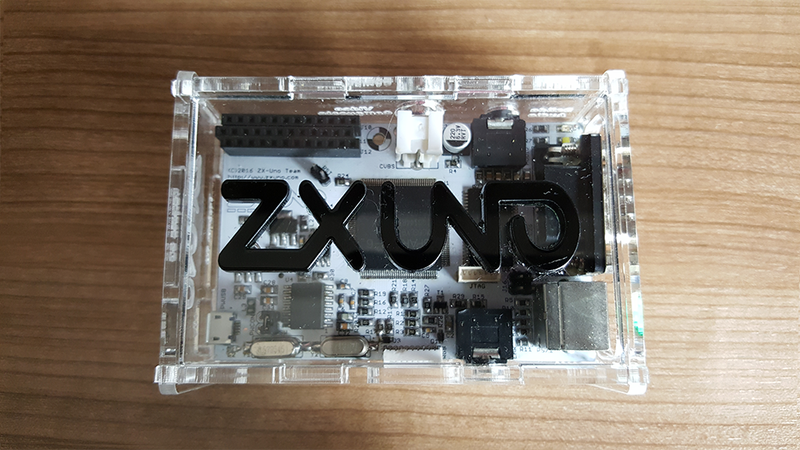

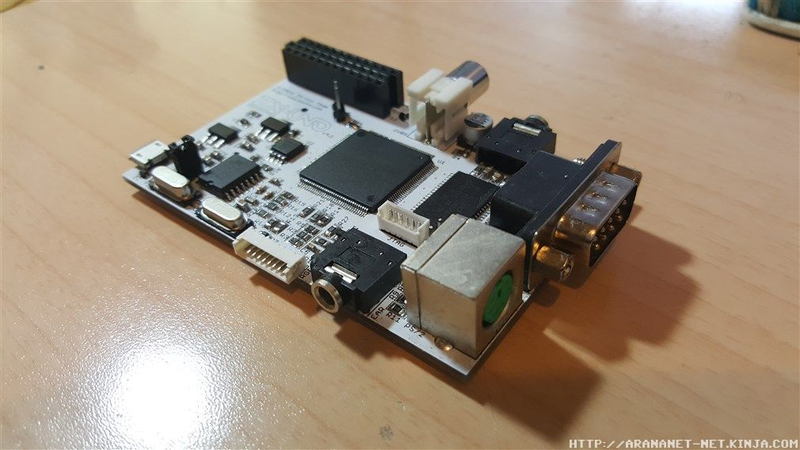

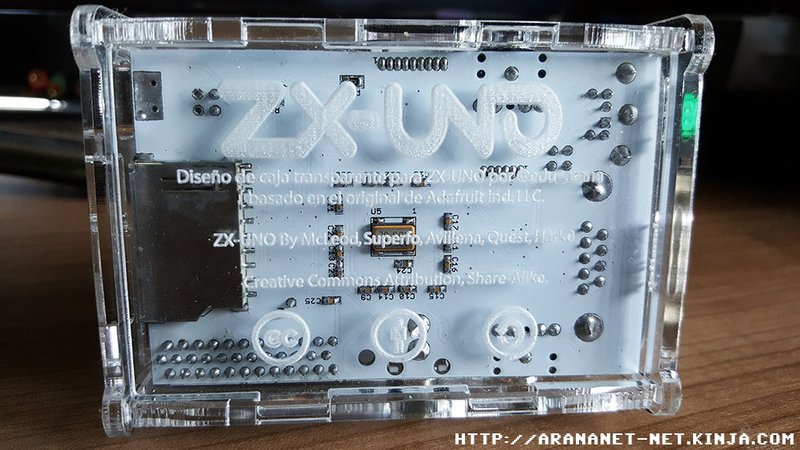

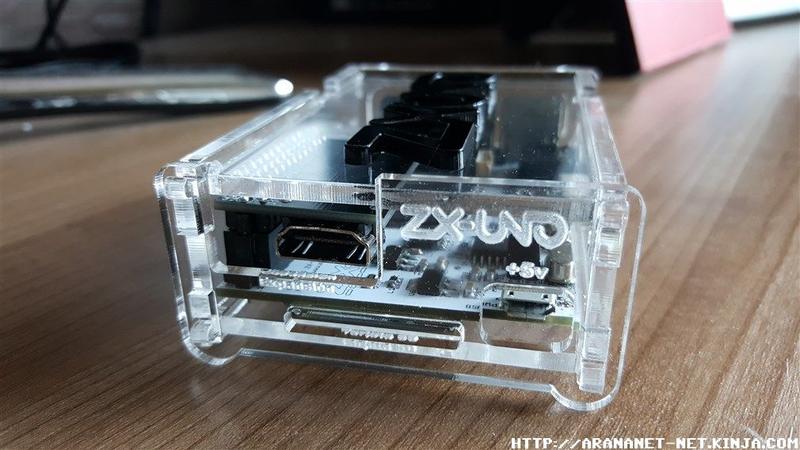

Aspecto final del ZX-UNO con mi caja personalizada

Advertisement

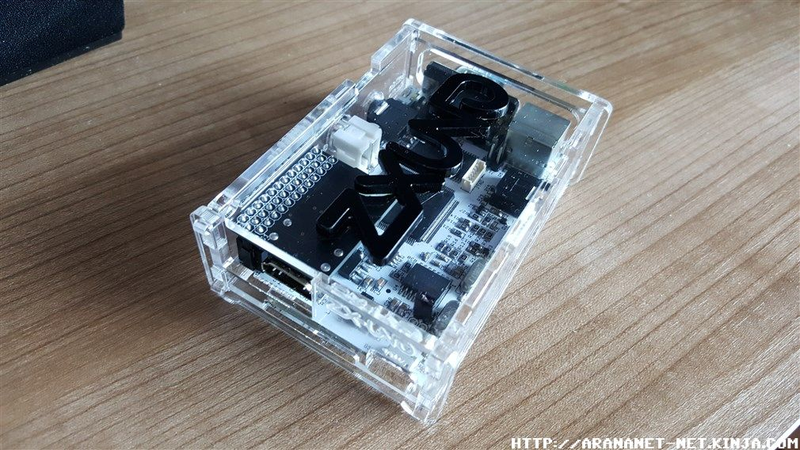

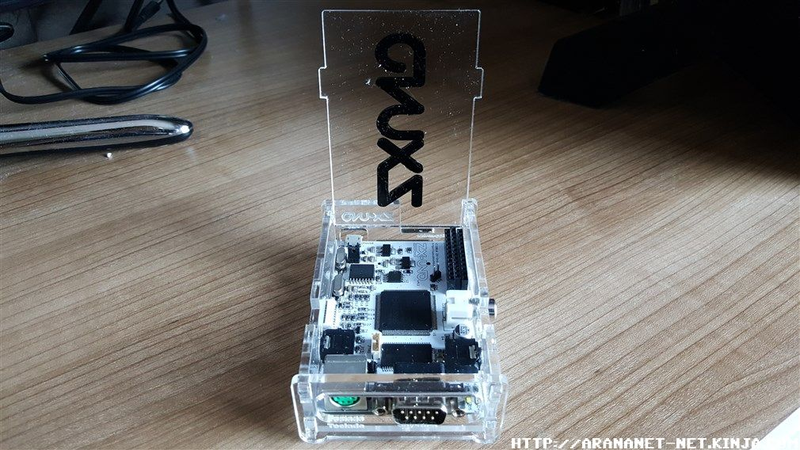

Aspecto final del ZX-UNO con mi caja personalizada con tapa y puerto de expansión

Advertisement

He subido el dise√Īo a THINGIVERSE por lo que podr√©is descargar el dise√Īo de la caja y enviarlo a cortar en metacrilato o acr√≠lico. Yo suelo trabajar con la gente de TransparentCity (ebay) ya que sus acabados son muy B-B-B (buenos, bonitos y baratos).

Advertisement

Video demostrativo

Conclusiones finales

A mi personalmente me ha gustado mucho todo el proyecto del ZX-UNO, enhorabuena al equipo de desarrollo.

Advertisement

También todo el proceso de montaje, el cual lleva unas cuantas horas, pero tras armarlo y ver que todo te funciona a la primera, es algo que no tiene precio :)

Les invito a visitar la página del proyecto http://www.zxuno.com/ donde muestran toda la información del mismo junto con las capacidades actuales y futuras de este dispositivo.

Espero que les haya resultado √ļtil el art√≠culo.

Salu2.
