Montaje y review del cartucho uniprom64 para c64 / c128

Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em

Hola Amig@s,

Hoy les traigo un artículo muy curioso. Un cartucho multirom para commodore c64 y c128 llamado UNIPROM64 que utiliza eeproms (Electrically Erasable Programmable Read-Only Memory).

Advertisement

UNIQUE?...

Uniprom64 es un cartucho universal para C64 y C128 que permite utilizar eproms o eeproms de distintos tamaños (8kb, 16kb, 32kb o 64kb) para poder cargar distintos cartuchos en una sola eeprom.

Advertisement

El cartucho o mejor dicho el PCB y su electrónica ha sido desarrollada por el usuario Gi-Joe, presente en el foro de Commodore Forum64.de.

Características

* Switch electrónico para configurar hasta 4 bancos de 16kb.

* Fade-in / fade over de un bit a $ DF00

* Protección electrónica al apagar el host (c64, c128).

* Lógica compatible con los cartuchos SuperGamesCartridge.

* Botón de reset integrado.

* Led de encendido.

* Led indicador de ROM Externa o ROM de videojuego.

* Tamaño compatible con carcasas originales de Commodore y de ICOMP.

* Script para la generación bajo linux o Windows de los binarios necesarios para grabar en los módulos eprom.

Advertisement

y mucho más. Más información, aquí!

Materiales Necesarios

Para el montaje paso a paso, básicamente necesitaremos:

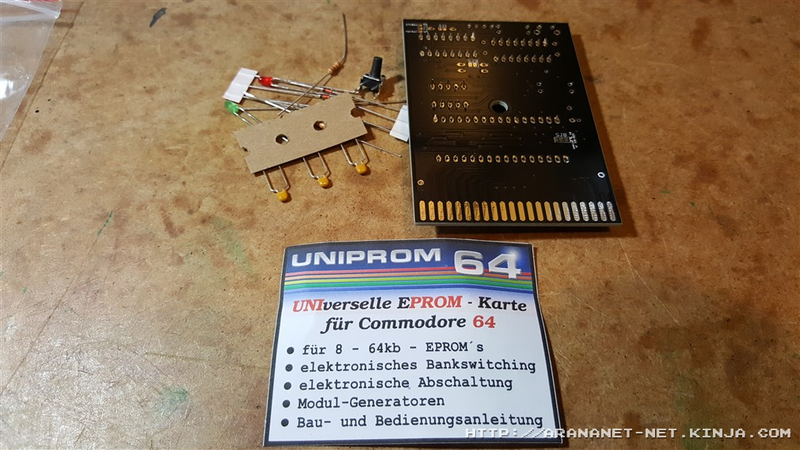

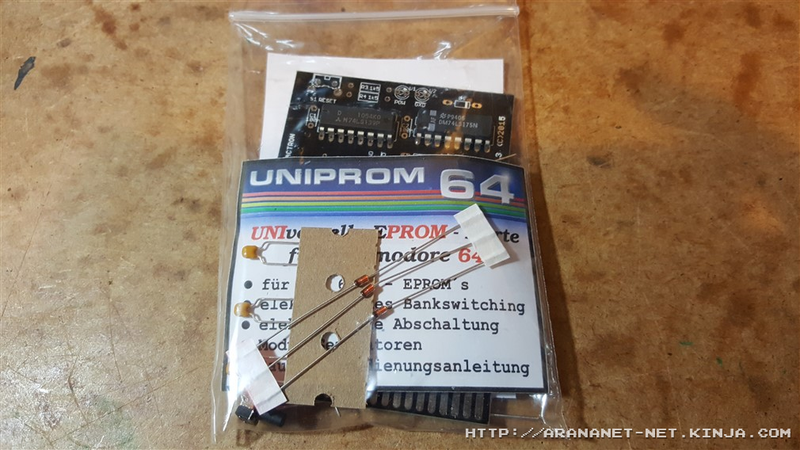

  • Kit Uniprom64.
  • Eprom 27c512 o Eeprom W27c512 (recomiendo estas últimas porque permiten regrabarse sin necesidad de tener un borrador UV)
  • Soldador, estaño y flux.

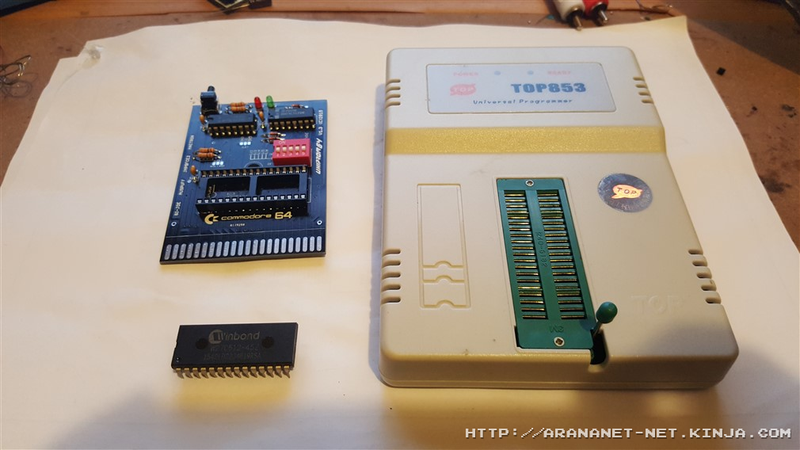

  • Grabador de eproms / eeproms. Yo he utilizado el TOP853.

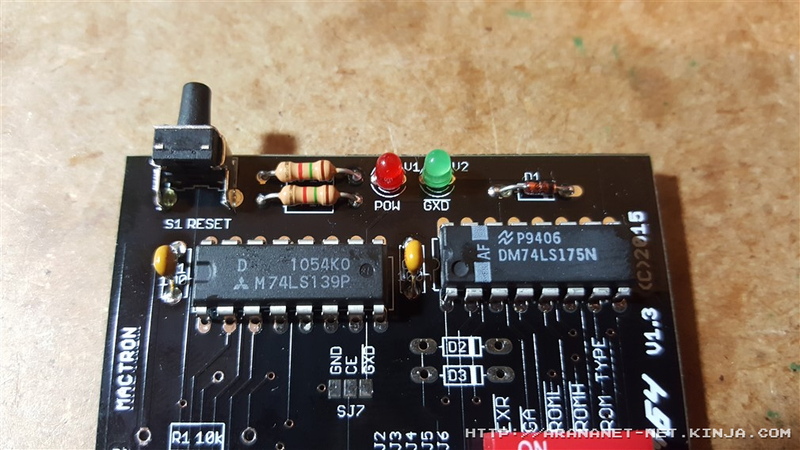

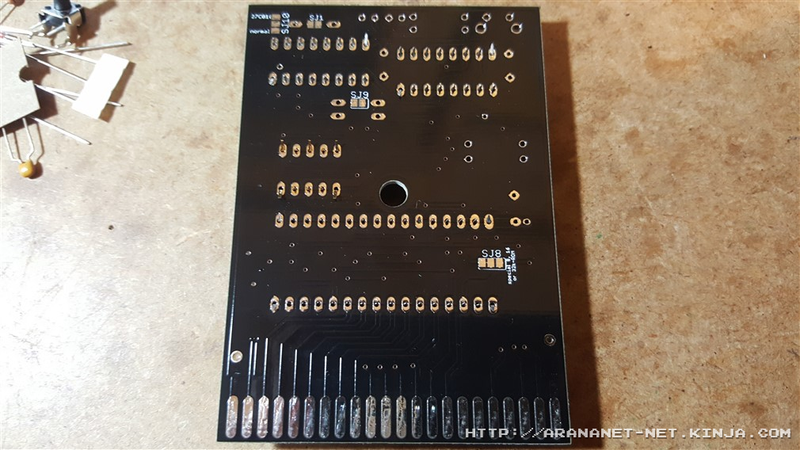

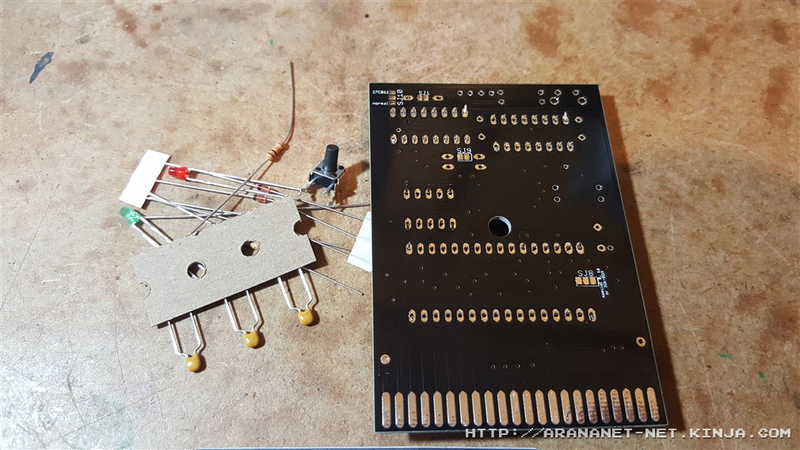

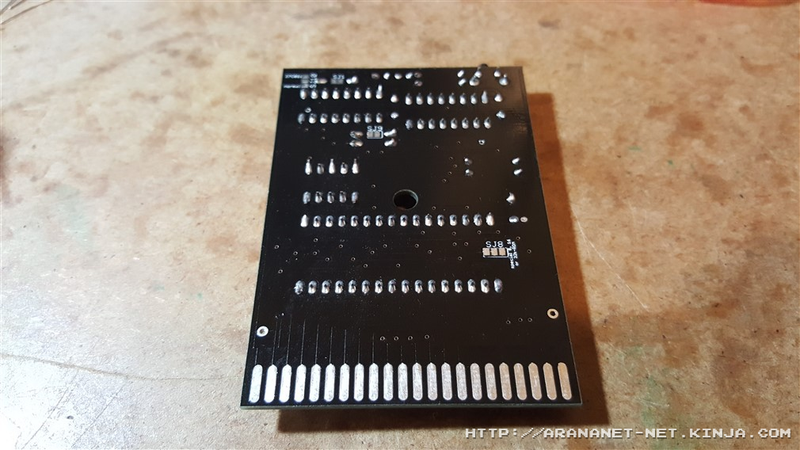

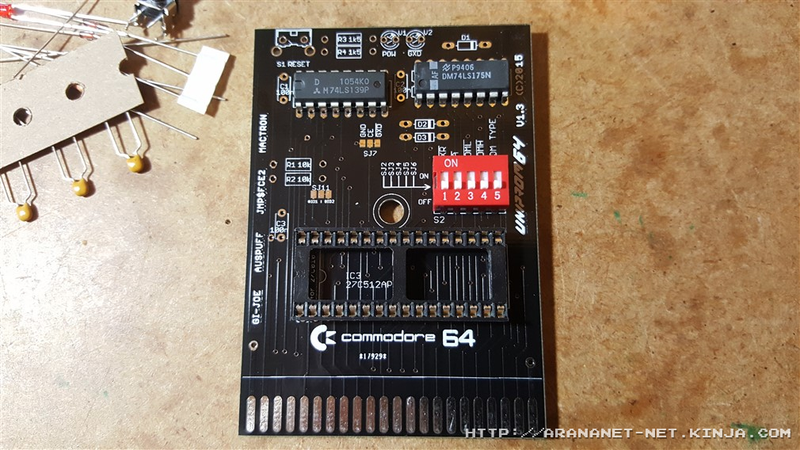

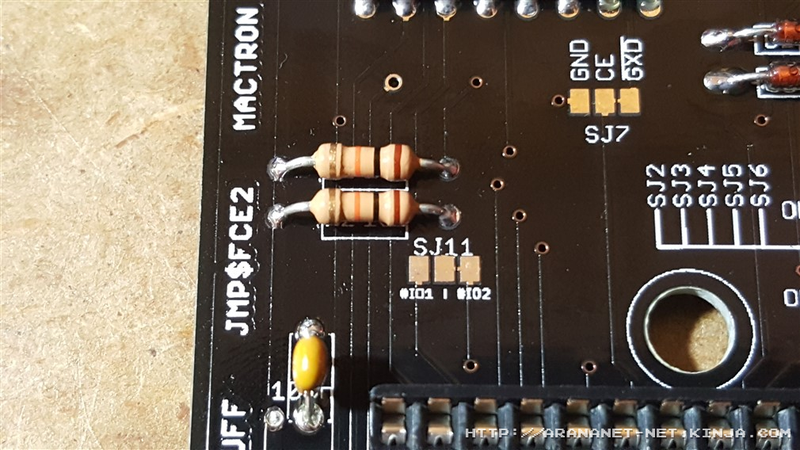

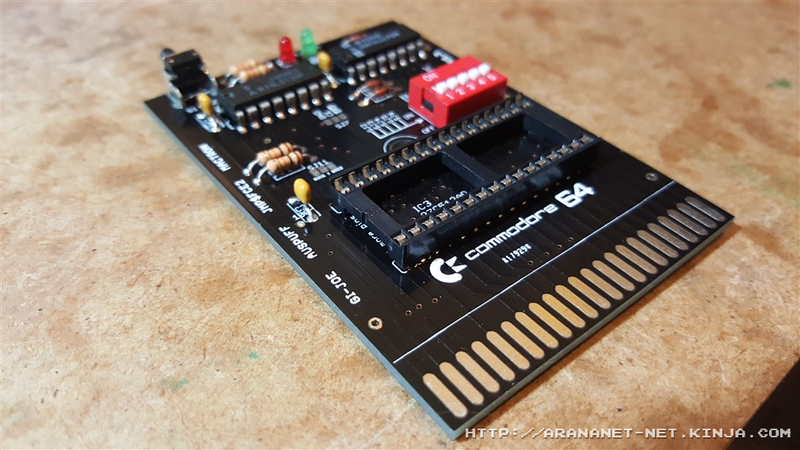

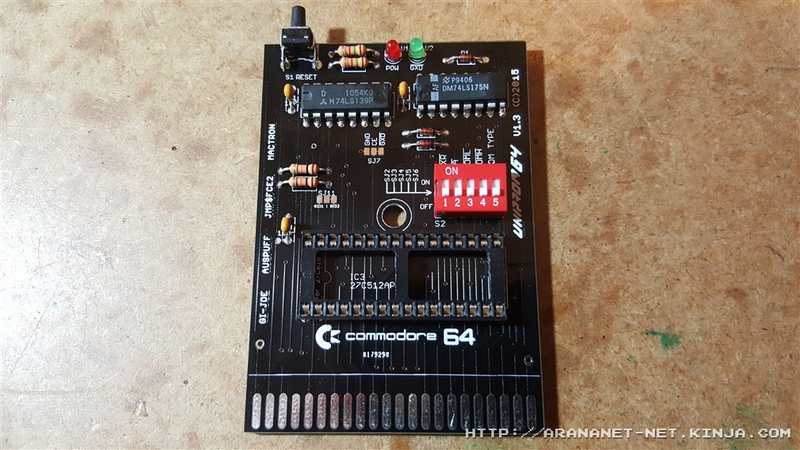

Montaje paso a paso

Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement

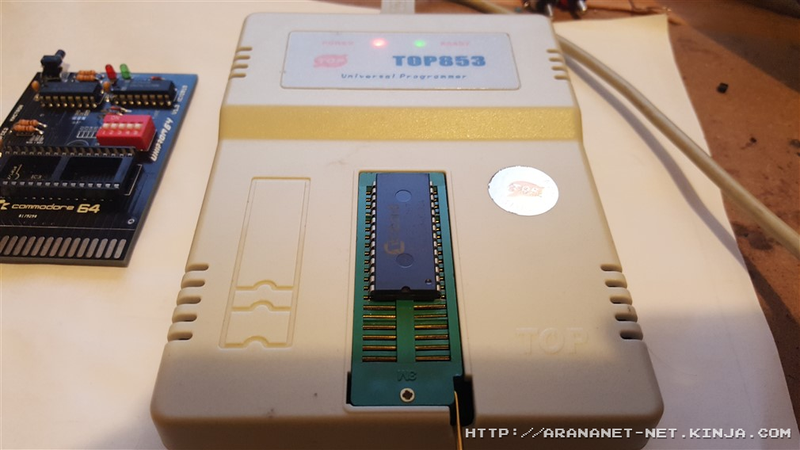

Grabación de las eeproms

Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em

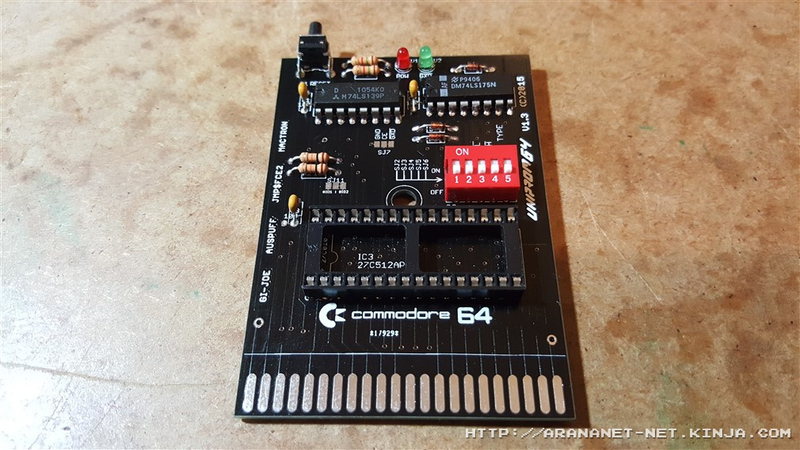

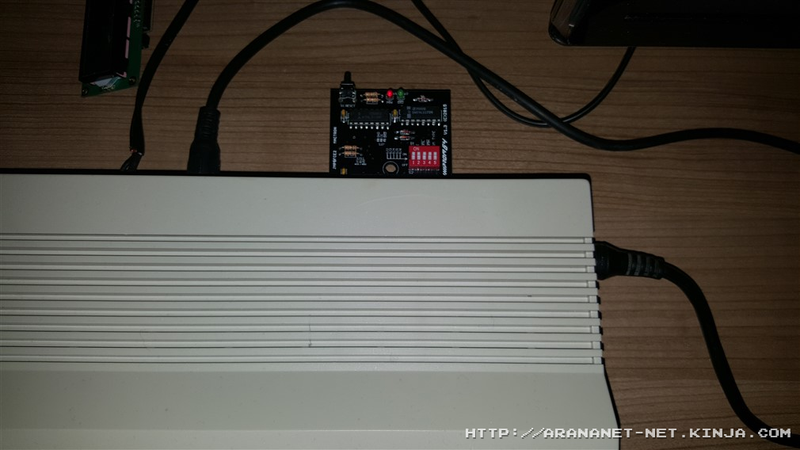

Resultado final

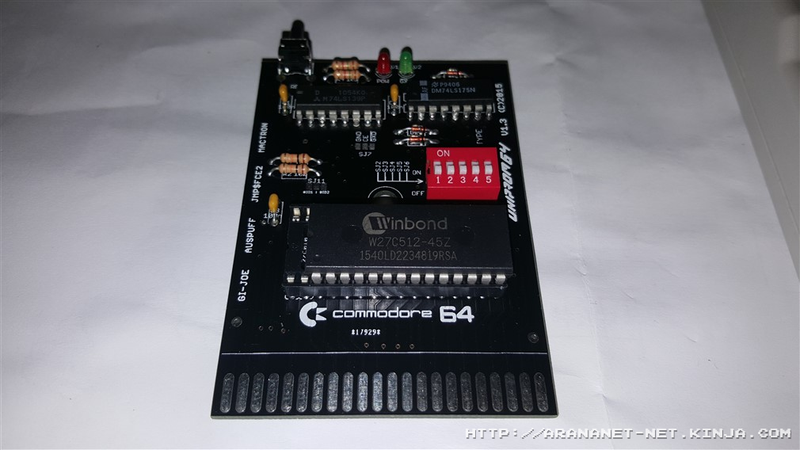

Tras la grabación de las eeproms, procedemos a quitar la eeprom del programador y la instalamos en el UNIPROM, dejando los 2 primeros pines, sin conectar. (Se instala la eeprom desde el fin del zócalo).

Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em
Advertisement
Illustration for article titled Montaje y review del cartucho uniprom64 para c64 / c128em/em

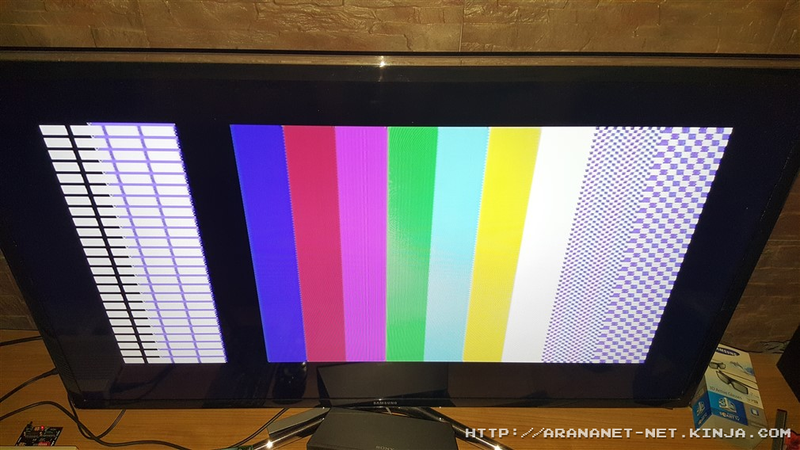

Existen miles de ficheros para grabar en estas eeproms w27c512. Yo he grabado algunos de ejemplo. De diagnóstico, juegos, etc.

Advertisement

Espero que les haya resultado útil.

Salu2.
