Hola amig@s,

Hoy les traigo un artículo muy singular. Se trata de el reaprovechamiento de la carcasa de una Atari Lynx utilizando una PI Zero W.

¿ Una Atari que?

Imagen extraída de Wikipedia.

Atari Lynx, una consola desarrollada por Atari en los años 89-90. Lleva una cpu a WDC 65C02 a 4Mhz, 64KB de ram, incluía un chip gráfico propietario llamado suzy de 16bits a 16mhz.

Advertisement

Hace unos días habéis podido ver otro artículo en el que actualizaba la pantalla LCD de una Atari Lynx 2.

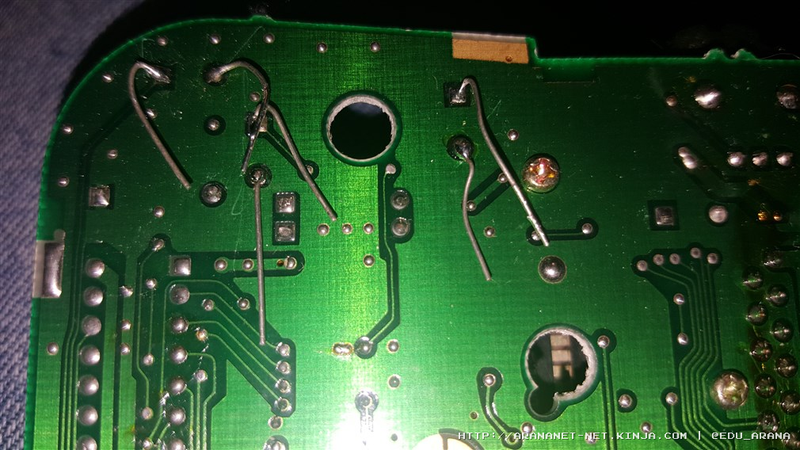

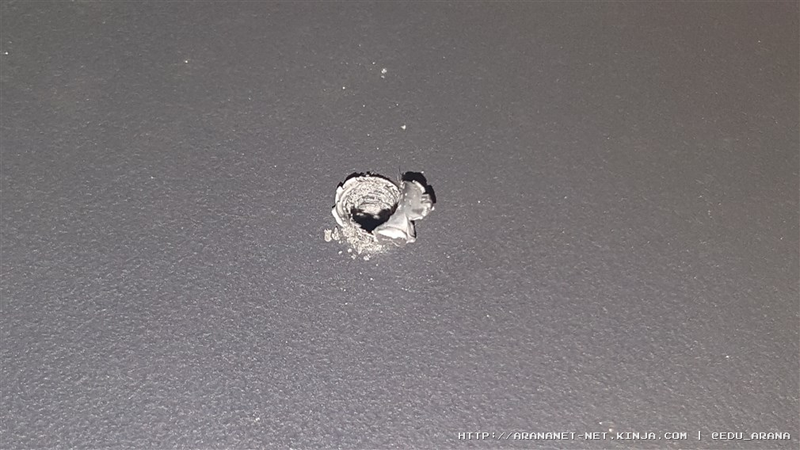

En este caso el mismo propietario me envió también su Atari Lynx, la cual ya había pasado por varias manos y por tanto estaba manipulada. Así mismo, su aspecto estético no era el mejor.

Advertisement

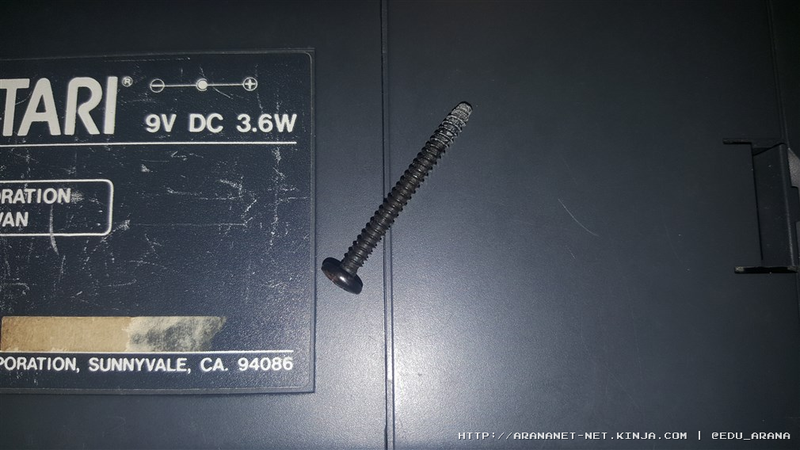

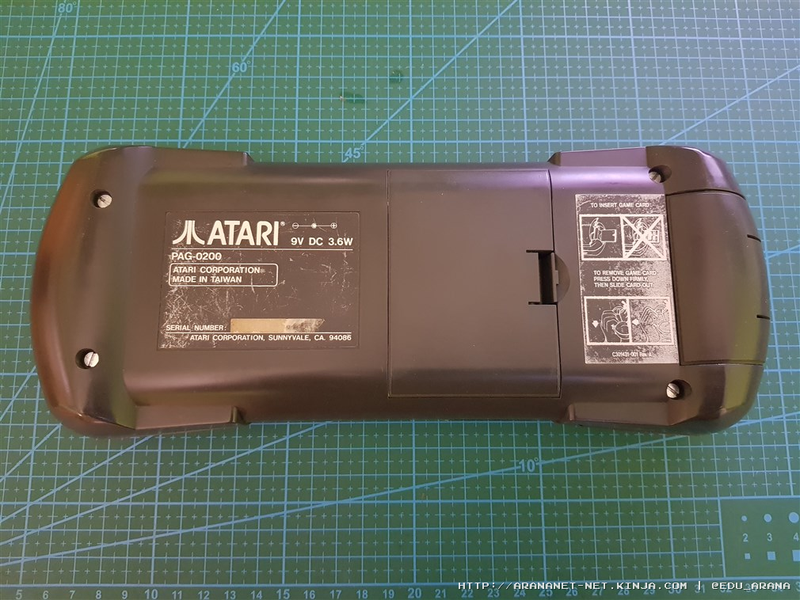

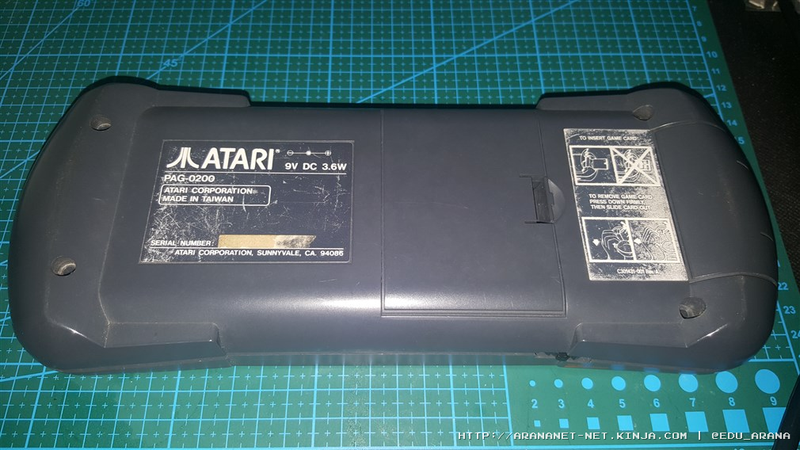

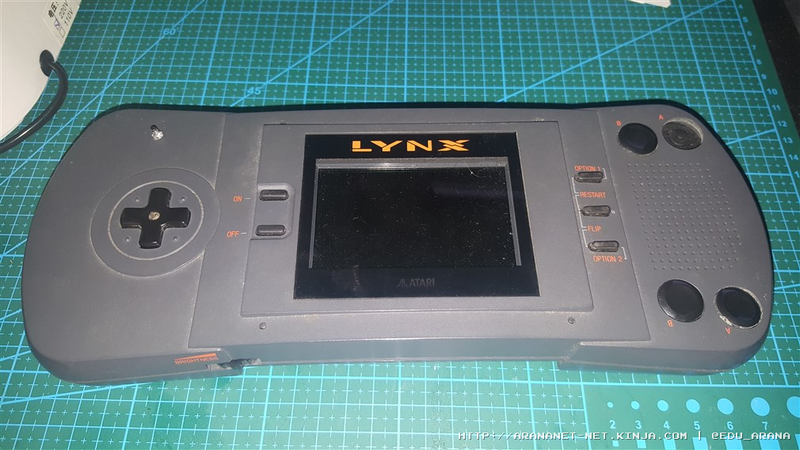

Estado inicial

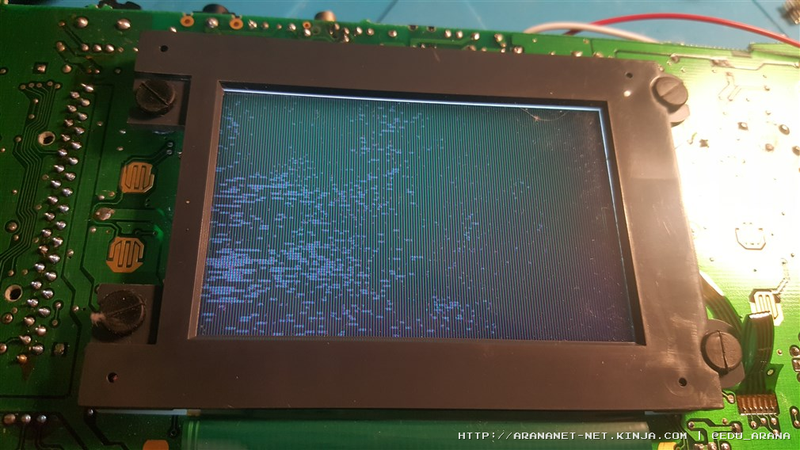

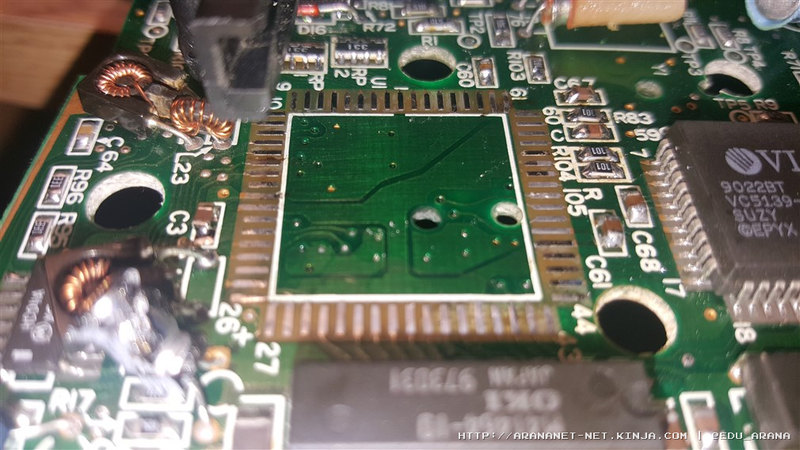

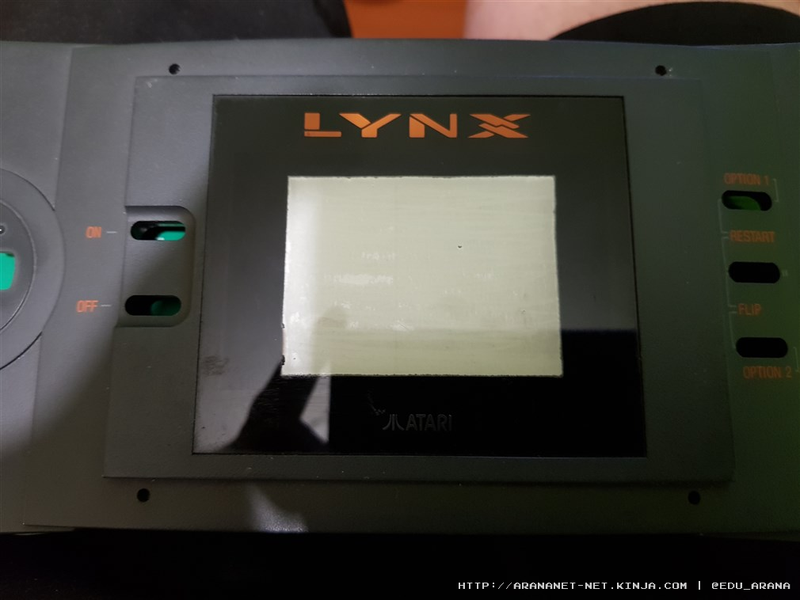

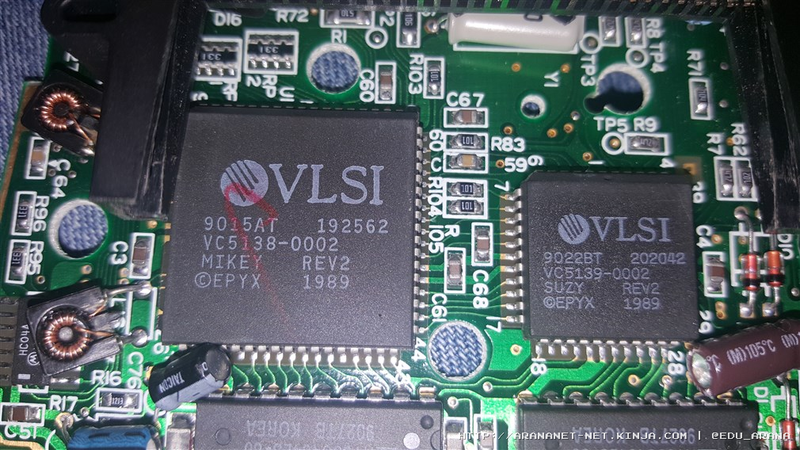

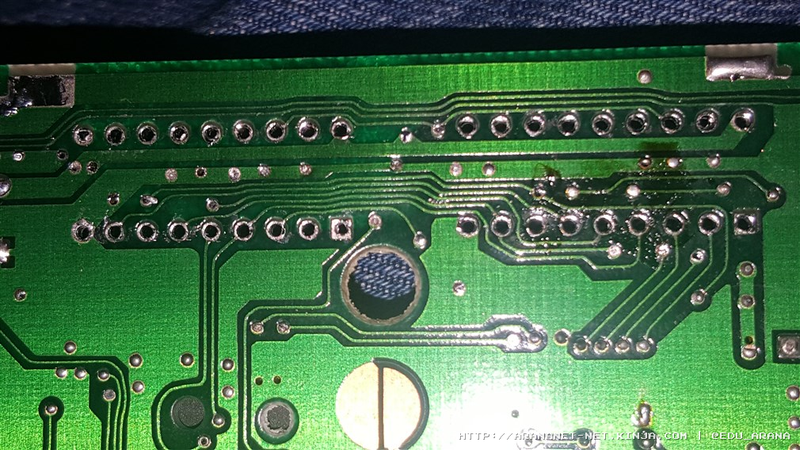

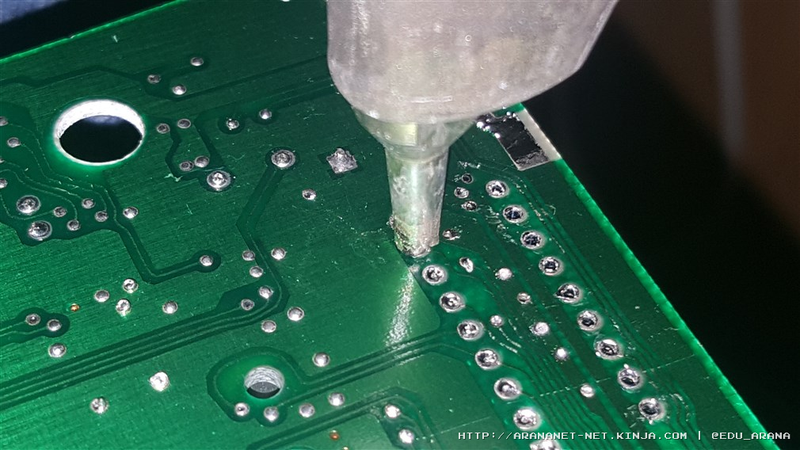

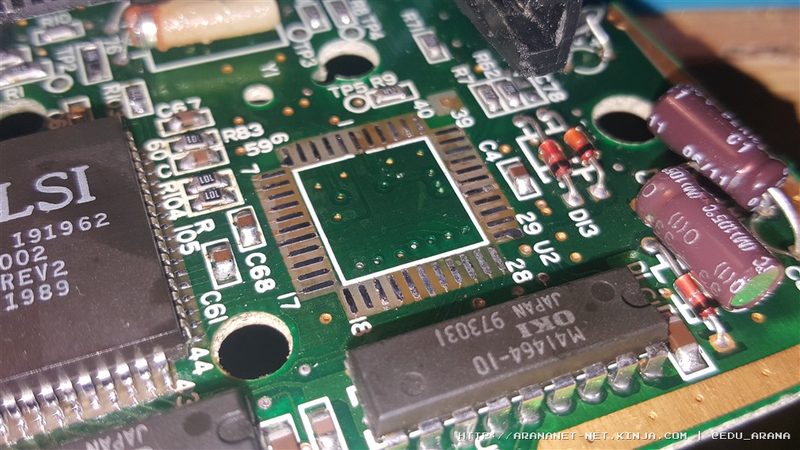

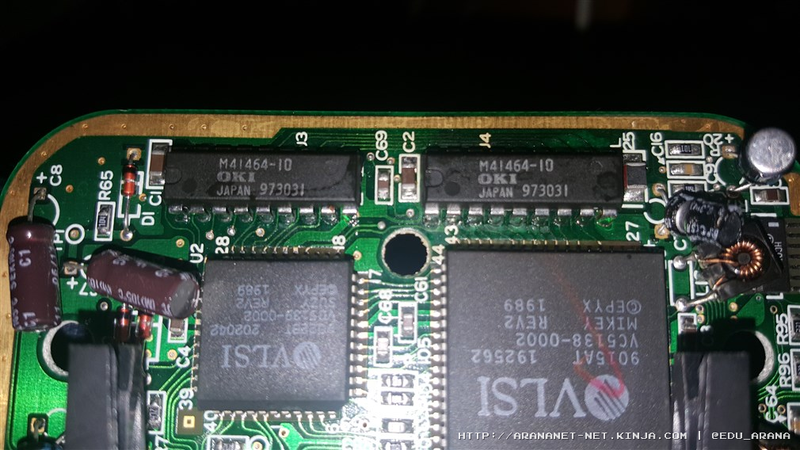

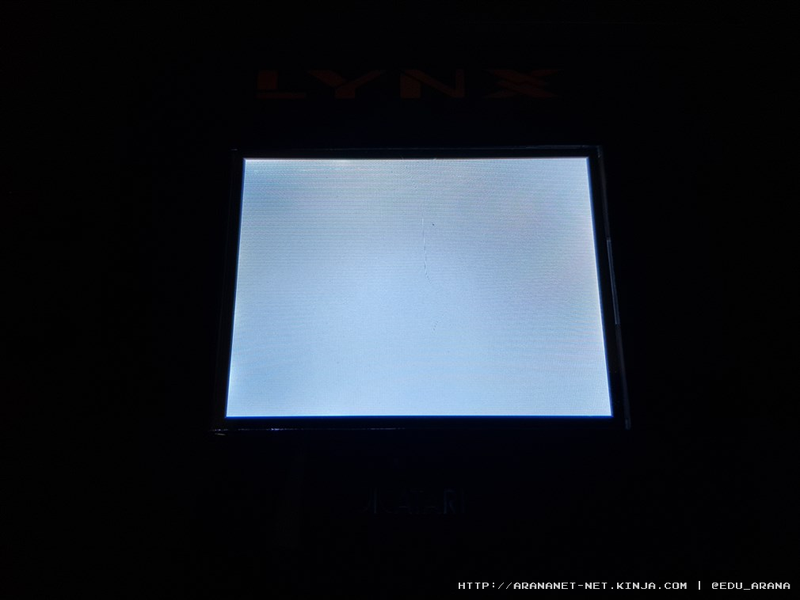

La idea original era intentar repararla, como tenía una donante, intenté ponerla a punto pero no fue posible.Reemplacé la CPU y el chip gráfico, pero no hubo forma, aparte la pantalla estaba dañada.

Advertisement

Advertisement

Advertisement

Advertisement

Solución alternativa

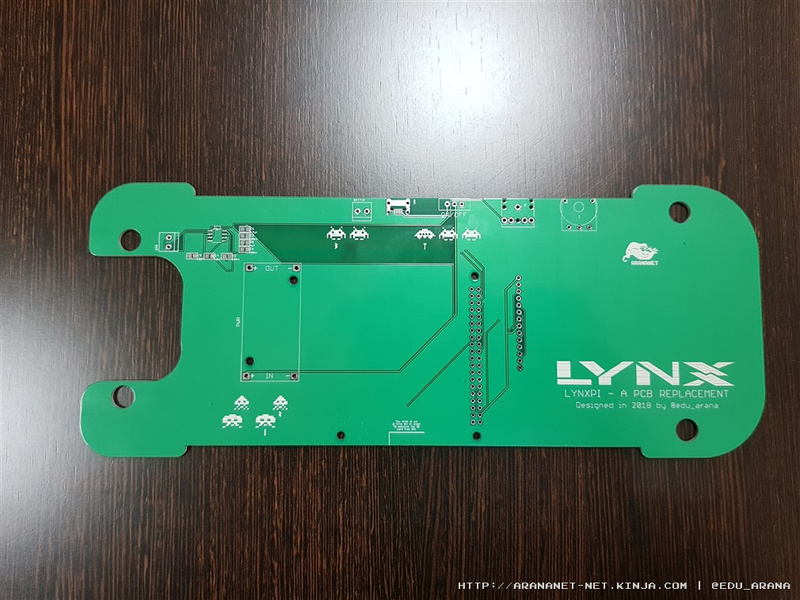

Buscando una solución alternativa en la que se pudiese reaprovechar la carcasa, botones, altavoz, cargador de batería, etc. Le propuse al propietario, diseñar una placa base adaptadora. Una placa con la forma de la placa base original pero que utilice una raspberry pi. Algo que no implique andar pegando todo con silicona plástica por dentro.

Advertisement

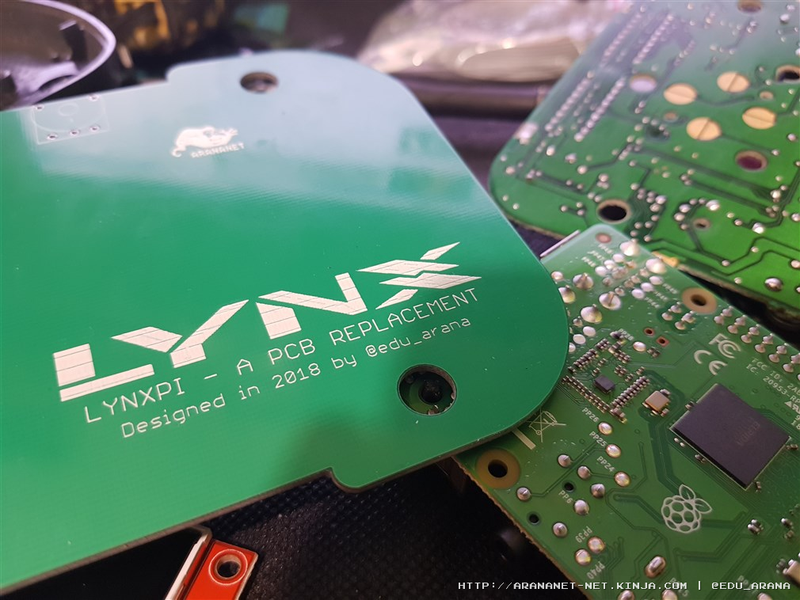

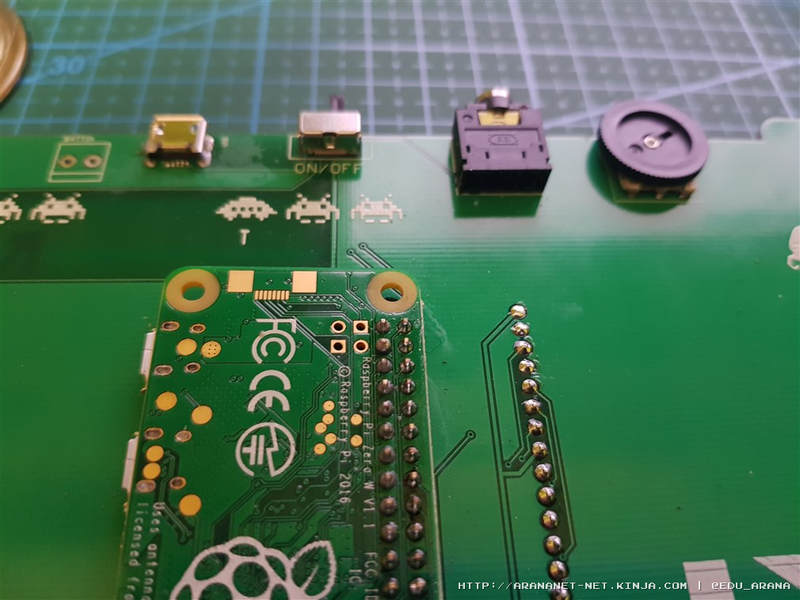

Sin mas esperas, y con su consentimiento, diseñe la placa adaptadora para que utilice una Raspberry PI Zero W, también para reutilizar los botones capacitivos, el altavoz, etc.

Advertisement

Advertisement

Características técnicas

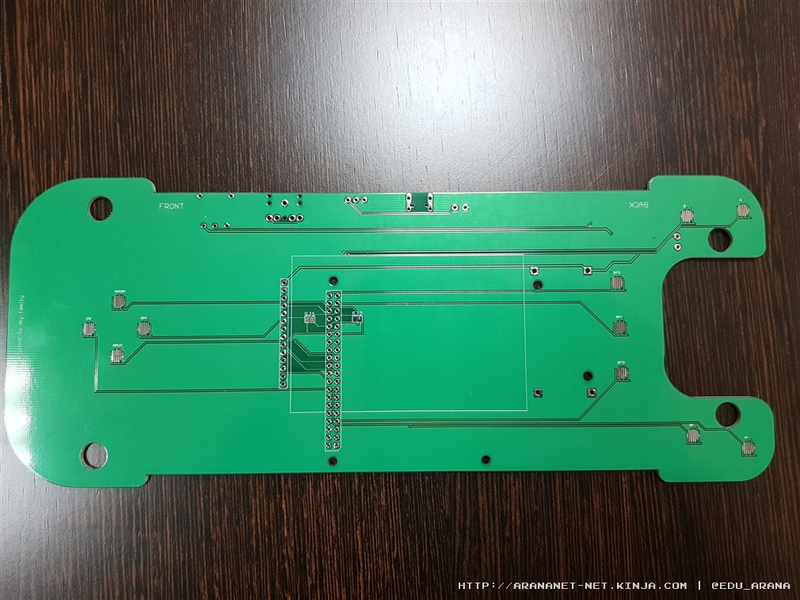

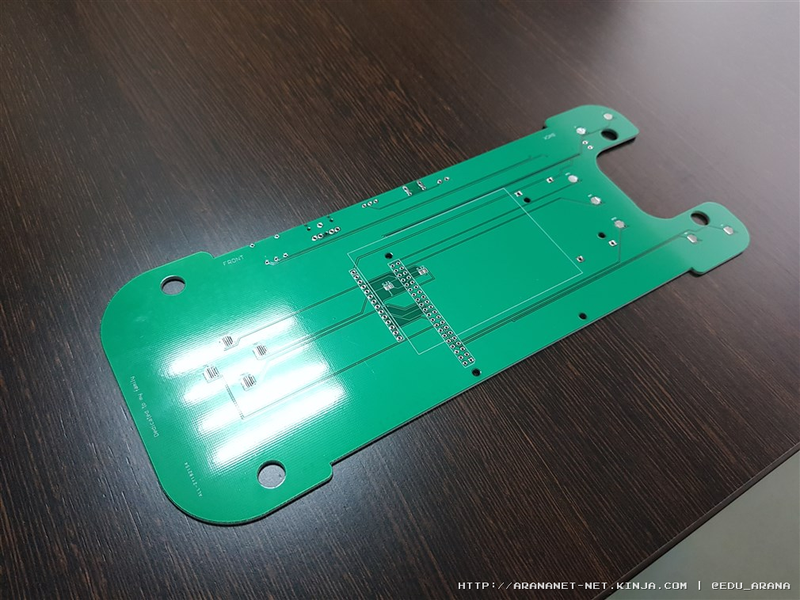

  • PCB con la forma original de la placa base de la Atari Lynx I.
  • Conector para Raspberry Pi Zero W.
  • Amplificador de sonido integrado con control de volumen.

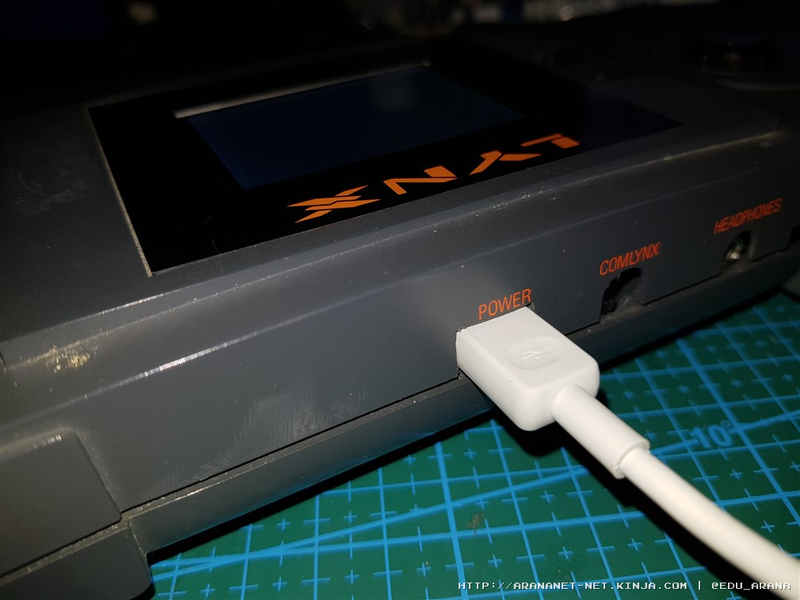

  • Conector microusb para utilizar la Atari Lynx con una fuente de Raspberry Pi 5V/2.5A
  • Switch para alternar entre las pilas AA y la fuente externa.
  • Conector para altavoz en la misma posición que el original.

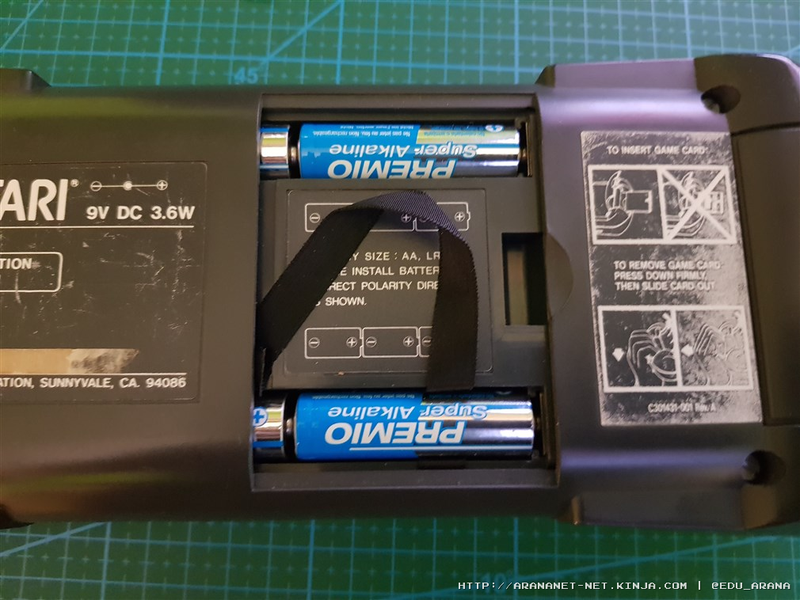

  • Conector para el portapilas original de la Lynx en su posición original.
  • Pantalla LCD de 2.4"
  • Botones capacitivos en la misma posición que los originales para reutilizar dichos botones y sus membranas.

Advertisement

Adaptación de la carcasa

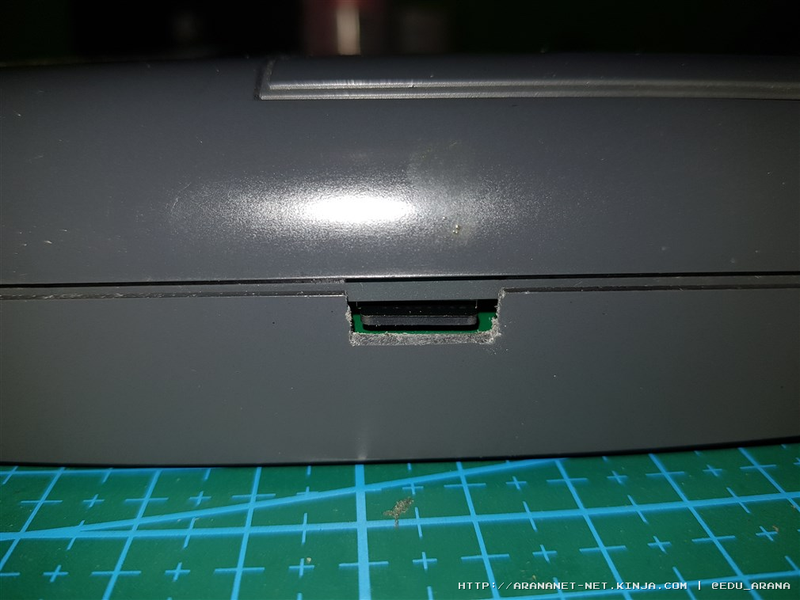

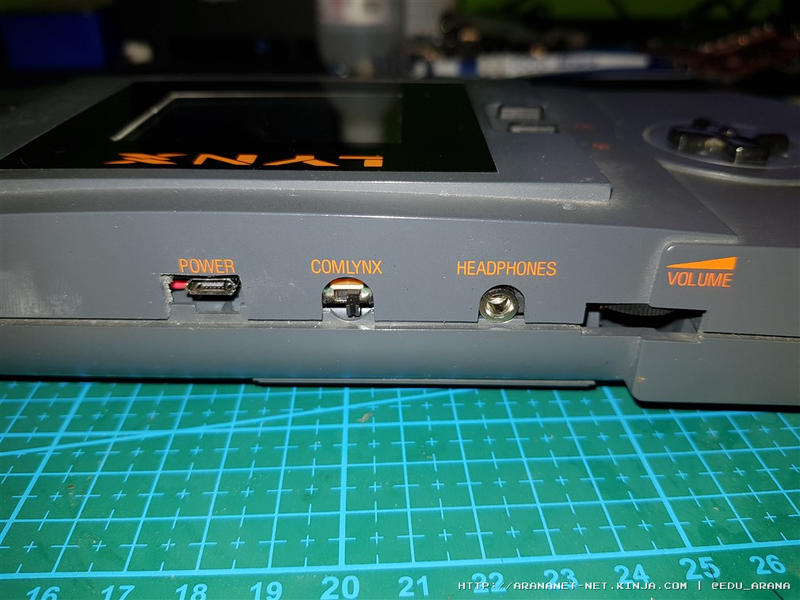

A la carcasa, solo hay que hacerle unos pequeño cambios estéticos. Más que nada aquellos relacionados con la SD y con el switch de encendido. Así mismo del lado de la pantalla para tapar los huecos que quedan, al ser la pantalla más pequeña pero no por eso útil. Para tapar los huecos he utilizado spray negro, es decir para pintar alrededor.

Advertisement

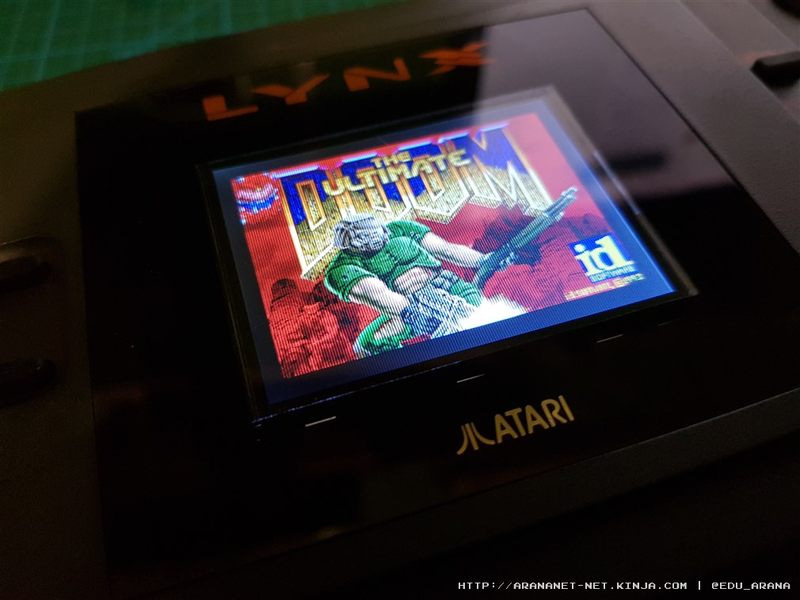

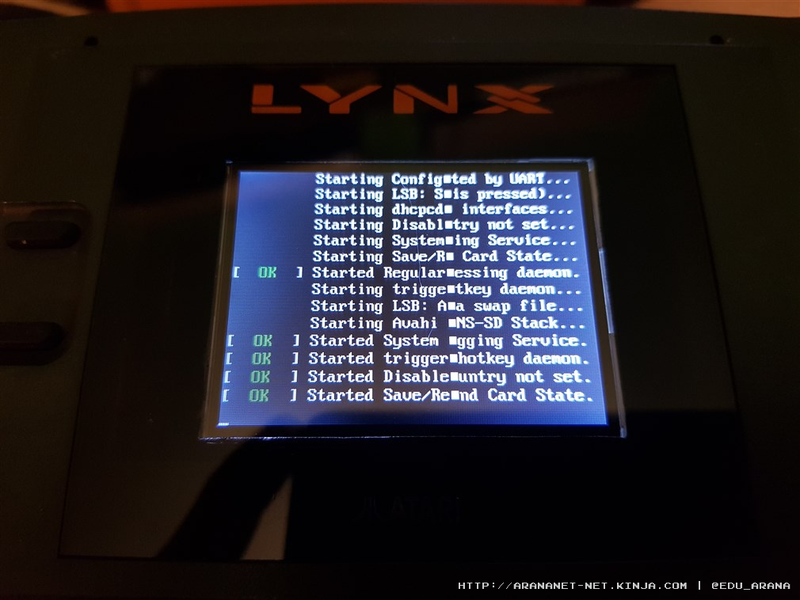

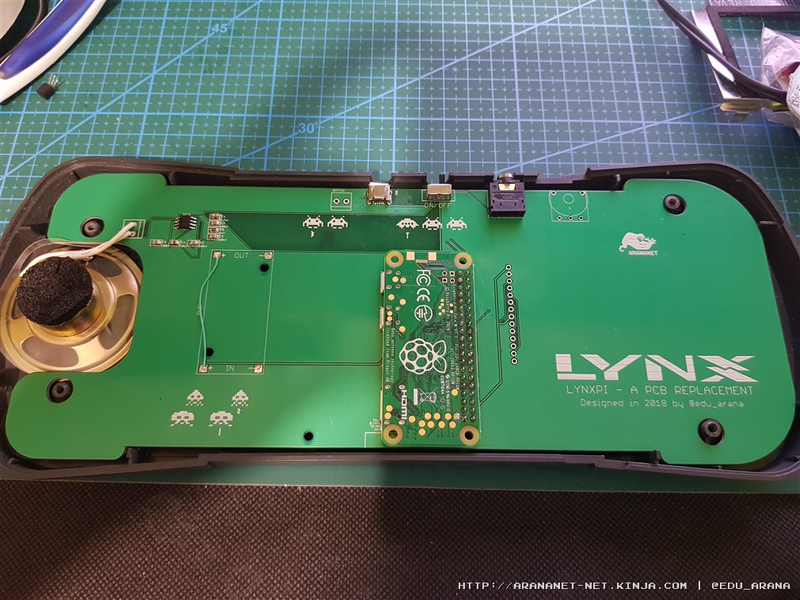

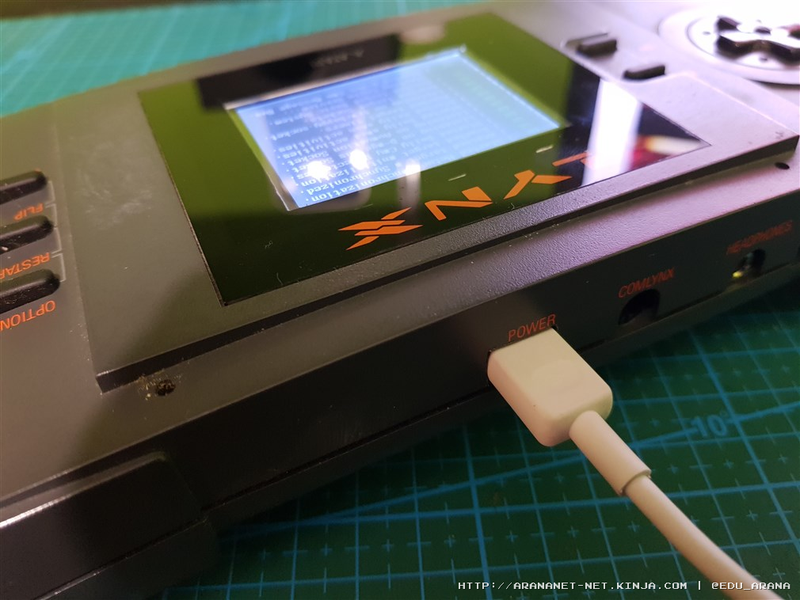

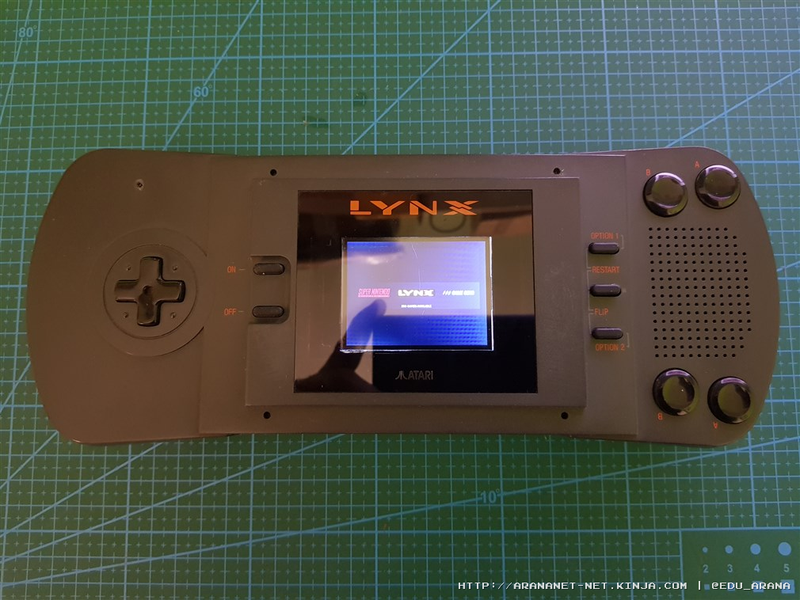

Resultado final

A continuación podrán encontrar las fotos del resultado final junto con unos videos de su funcionamiento.

Advertisement

Advertisement

Advertisement

Espero que les haya gustado este pequeño y humilde artículo :)

Si alguno está interesado en adquirir uno de estos PCB, pueden contactarme a mi correo info@arananet.net

Advertisement

Tened en cuenta que necesitarán una Pi zero W, conocimientos en soldadura y considerar este PCB como un prototipo.

Salu2.
