Hola Amig@s,

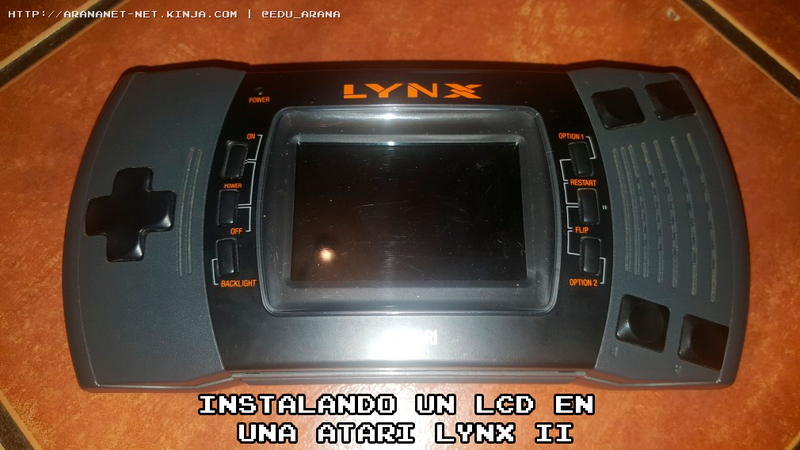

Hoy les traigo un nuevo artículo sobre la instalación de un panel LCD en una Atari Lynx II.

Si recuerdan, hace ya algún tiempo hice un trabajo similar pero con una gamegear.

El fabricante de las pantallas es como siempre el amigo McWill quien para esta ocasión me la ha enviado directamente el.

Advertisement

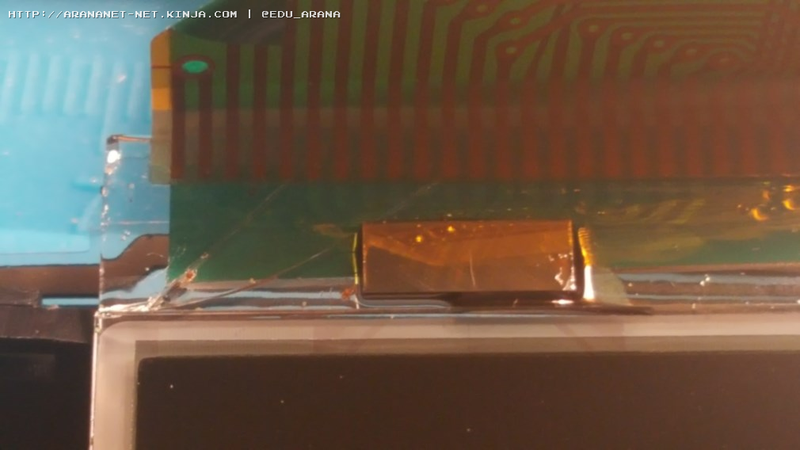

Bueno pero se preguntarán, ¿porqué hay que actualizarla? En este caso el fallo era evidente, solo la mitad de la pantalla funcionaba. Se ve que por alguna caída, la zona del cristal que comunica los contactos desde la placa base con la pantalla, estaba rota (se puede apreciar en las siguientes fotos del estado inicial) por lo que era imposible su reparación. La alternativa es colocar una pantalla de McWill que a través de un LCD y controladora propietaria, podemos deshacernos del bendito balastro electrónico que trae la Atari Lynx - a.k.a. el come baterías. Sin más introducción vamos al lío.

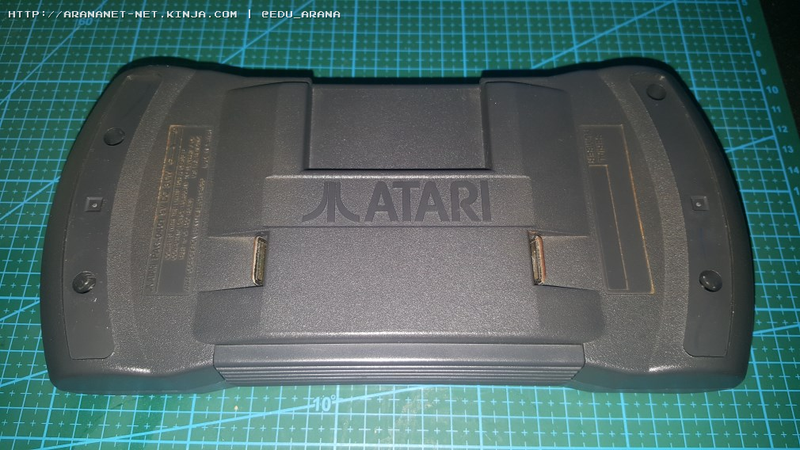

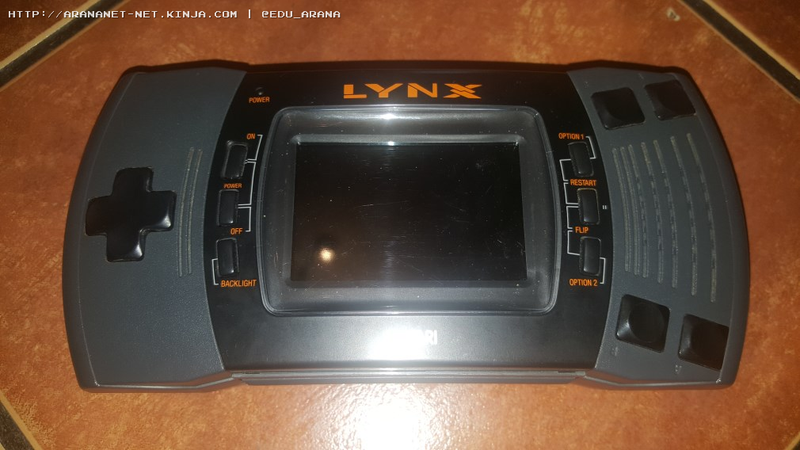

Estado inicial

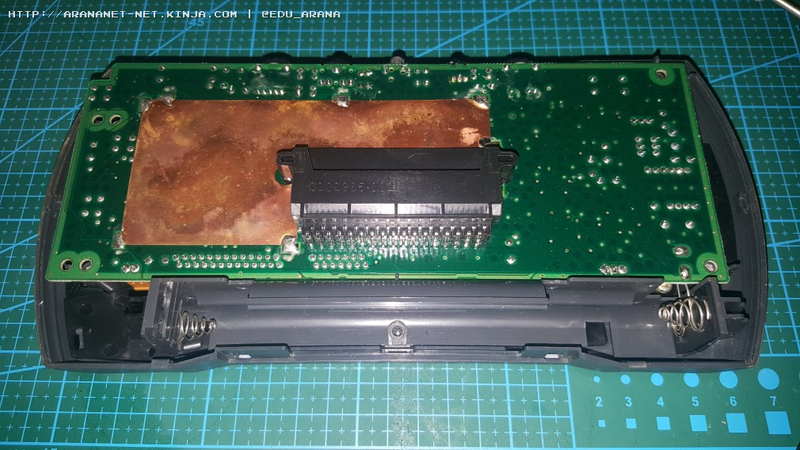

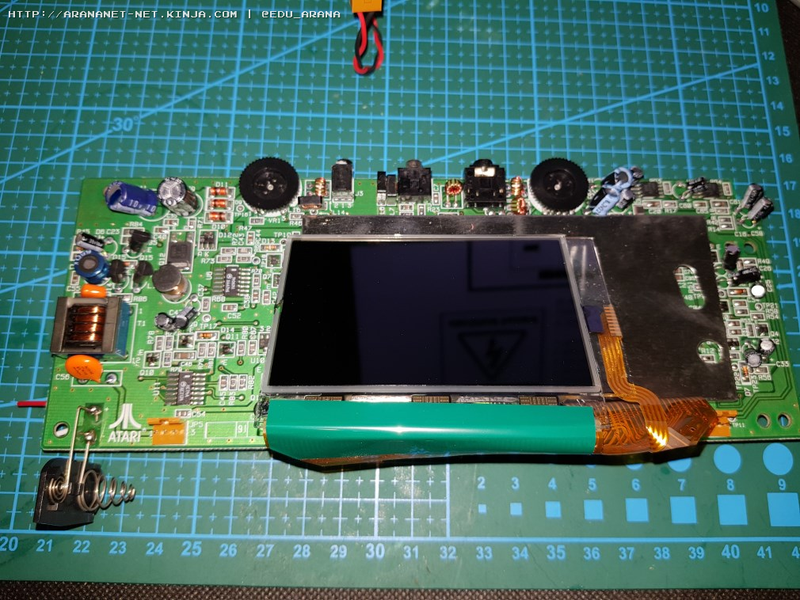

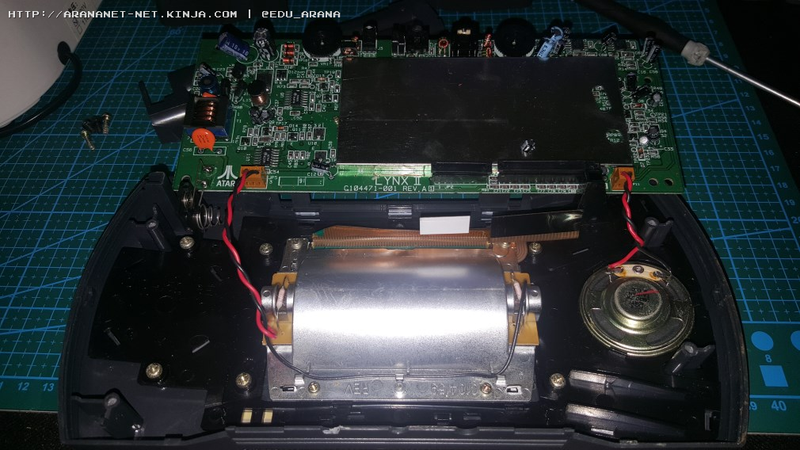

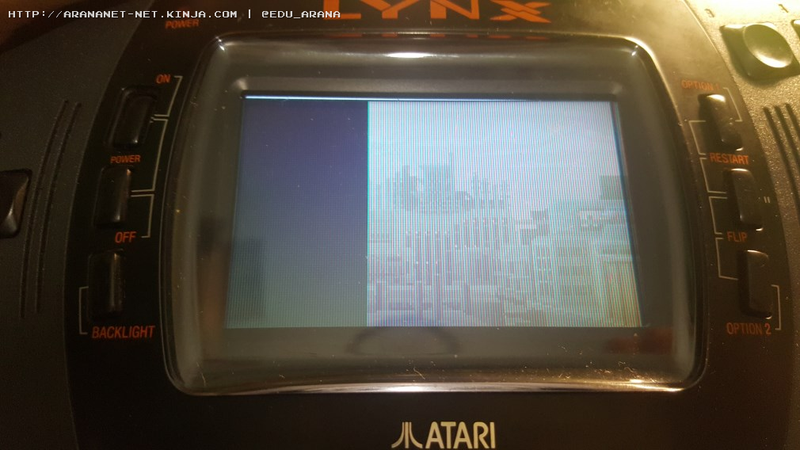

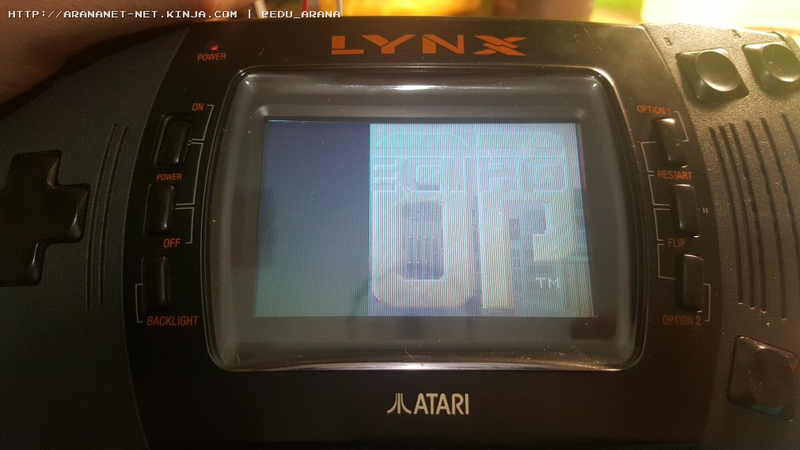

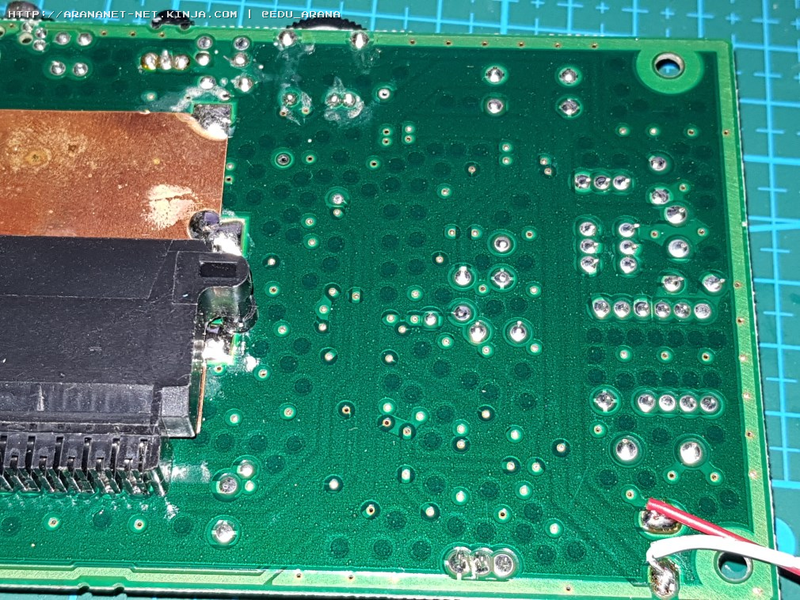

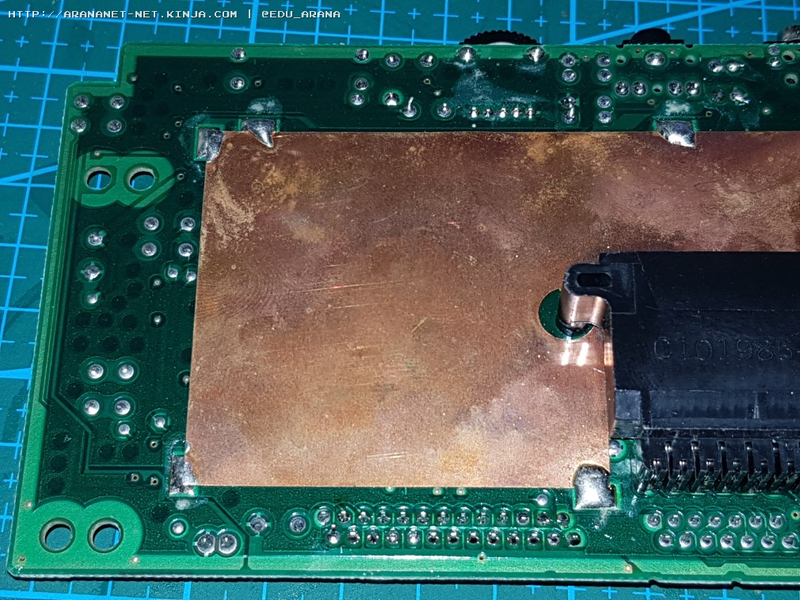

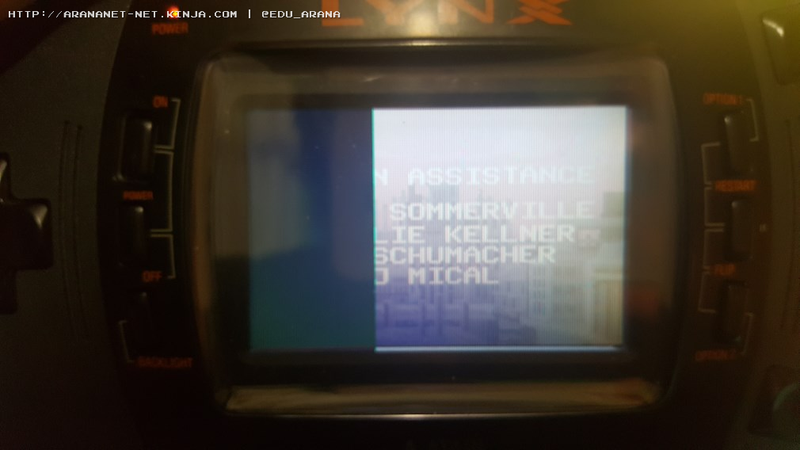

Como se puede apreciar en la siguientes fotos, el fallo inicial era evidente.

Advertisement

Advertisement

Advertisement

Materiales necesarios para la instalación del LCD

  • Atari lynx II :)

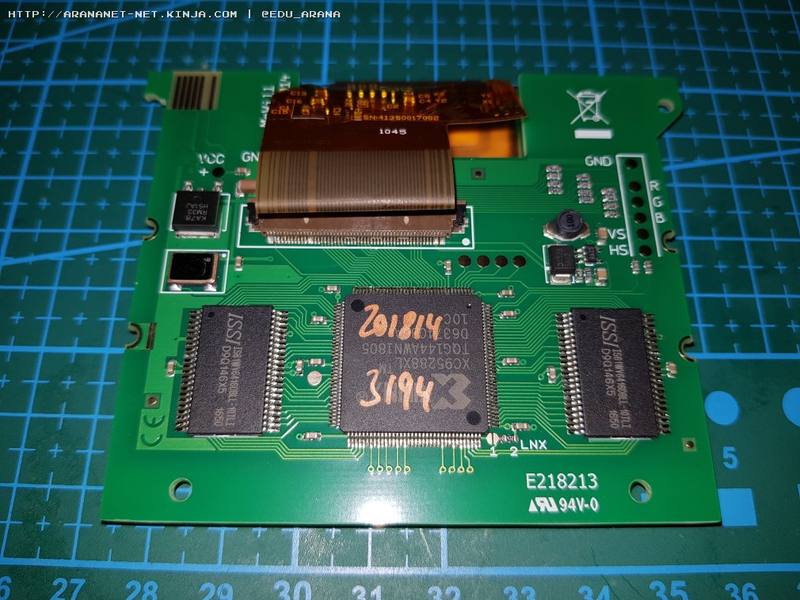

  • LCD Mcwill para Atari Lynx II.
  • Cables de wrapping para realizar las conexiones internas.
  • En caso de instalar la salida VGA (aquí no se ha instalado para preservar la estética original de la carcasa) conector DB15 o HD15.
  • Desoldador por vacío o malla de desoldar y paciencia :)

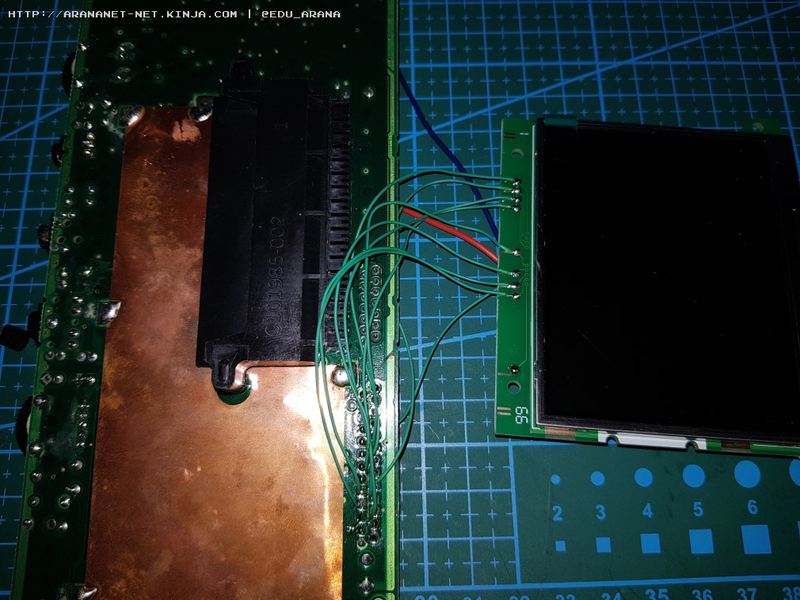

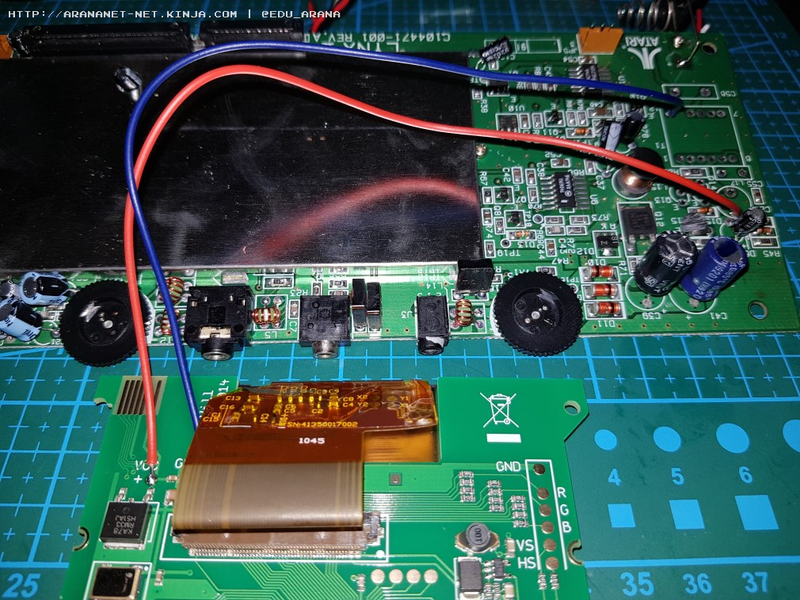

Montaje paso a paso

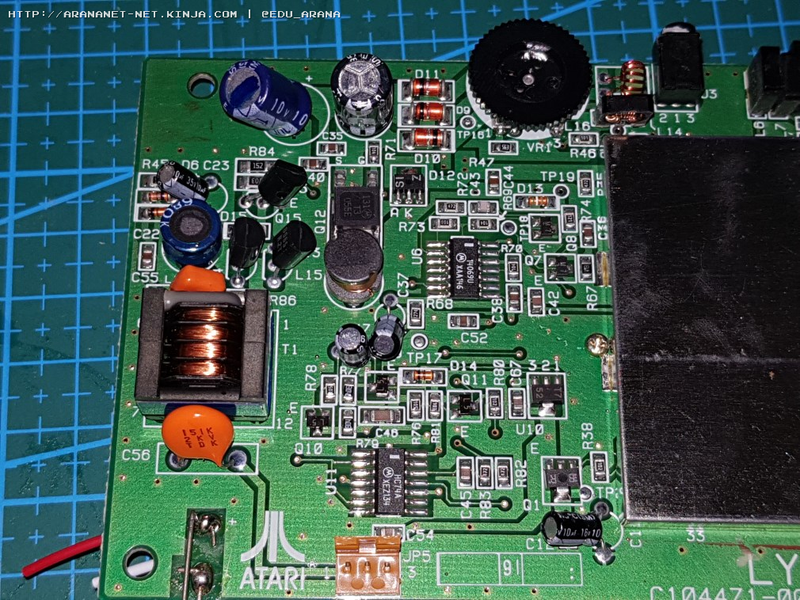

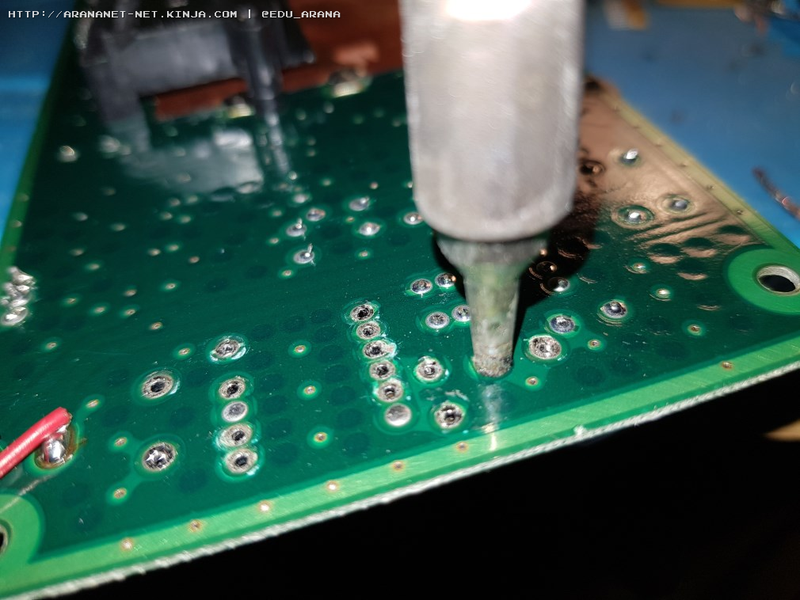

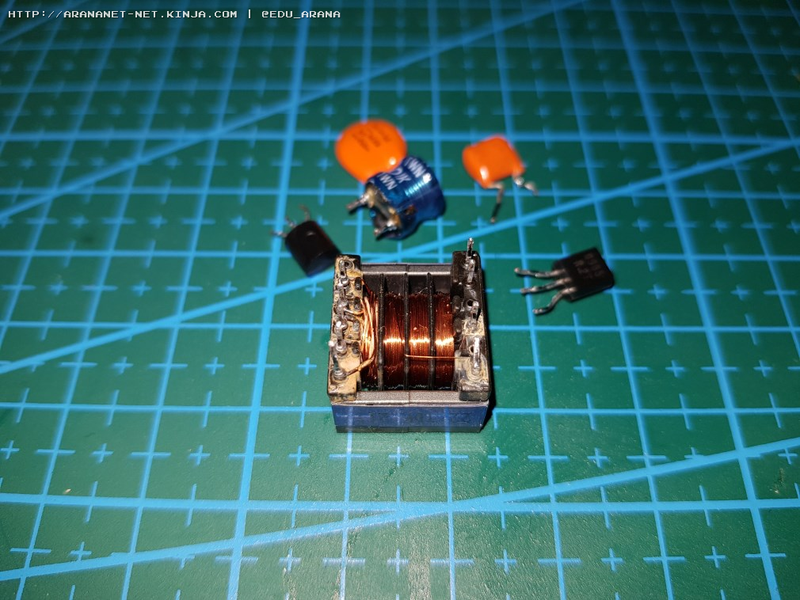

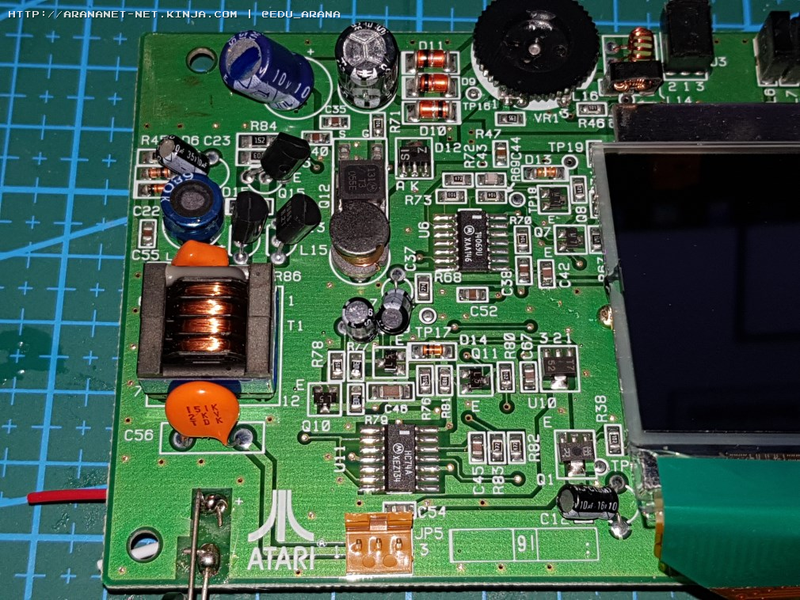

Para el montaje paso a paso, primero debemos quitar unos componentes que ya no son necesarios en la Lynx II.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Notas

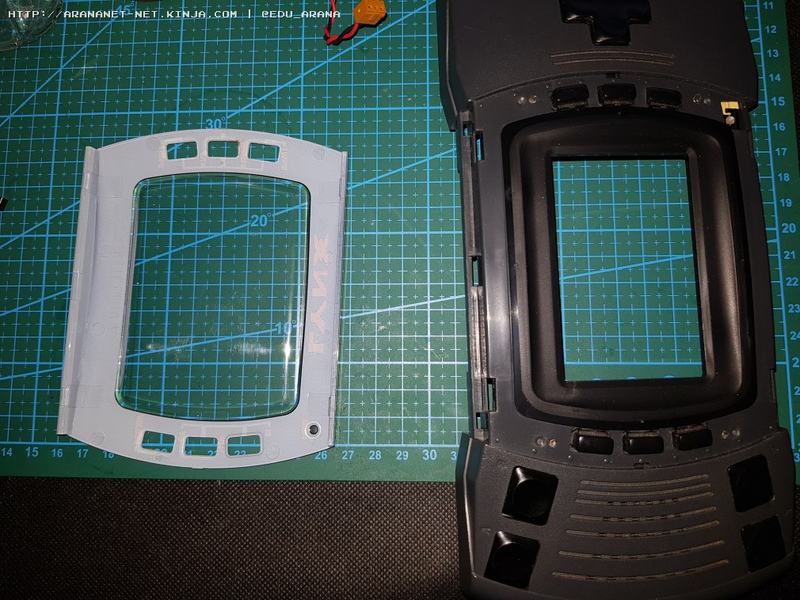

Es importante quitar el cobertor frontal y limpiar el plástico con cristasol o amoniaco rebajado con agua para eliminar la suciedad de años o las marcas de los dedos.

Advertisement

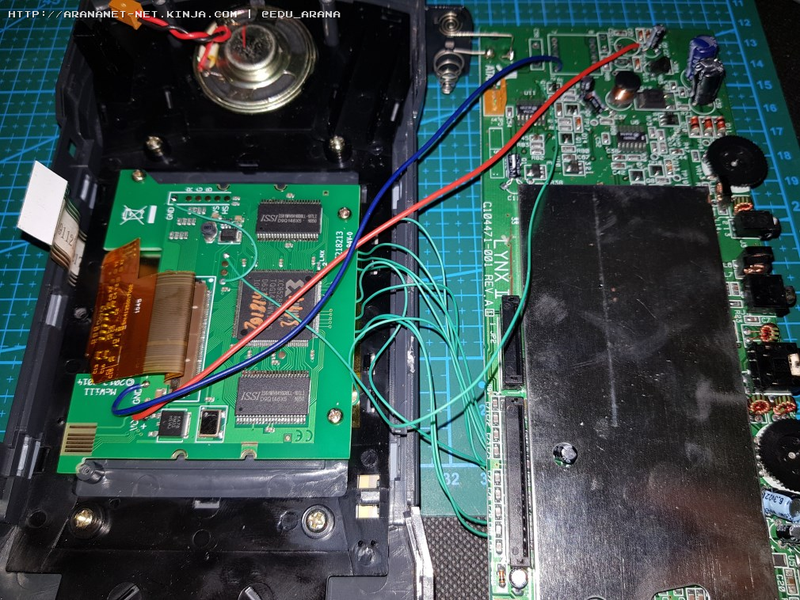

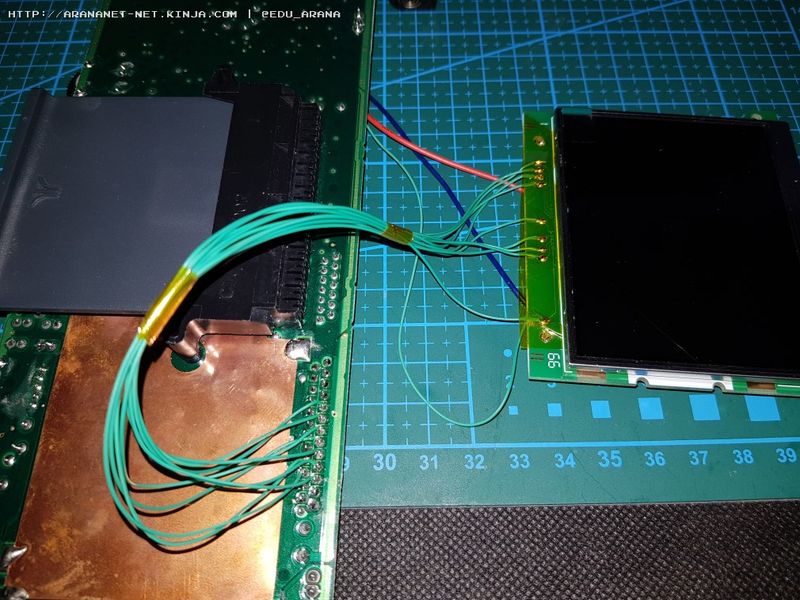

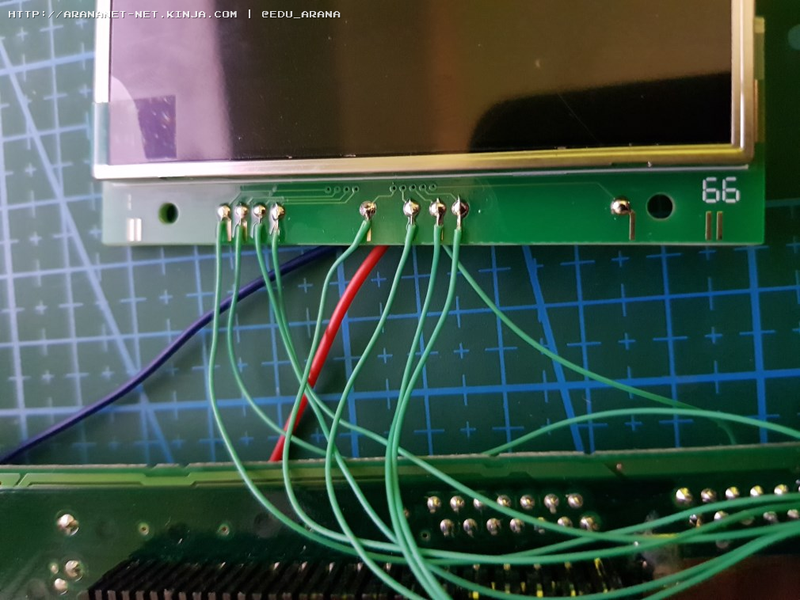

También procurar utilizar los cables de conexión lo suficientemente largos para que la pantalla entre junto con la placa base. Me pasó de hacerlos cortos y luego no podía meterlos en la carcasa.

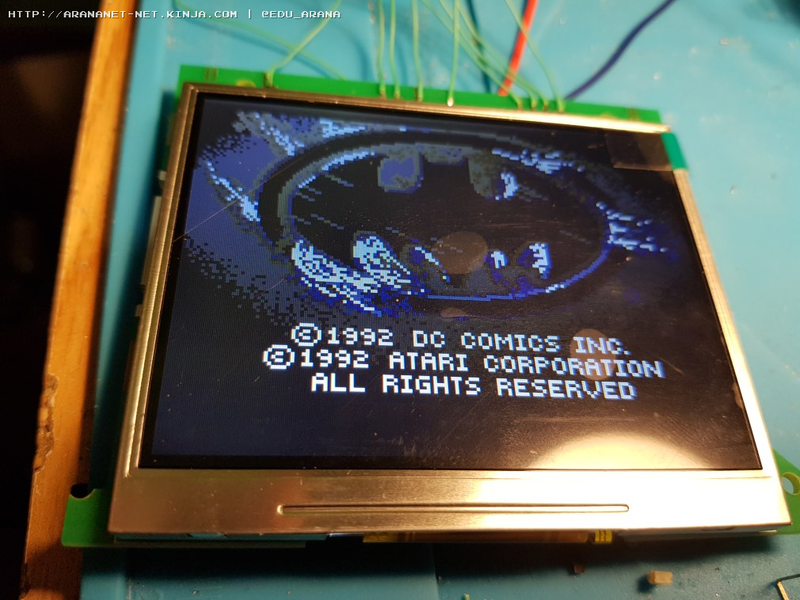

Modo de visualización

Si conectamos en el LCD el pin 1 del menú a GND, pulsando el botón backlight del frontal podremos activar / desactivar el modo scanlines :)

Advertisement

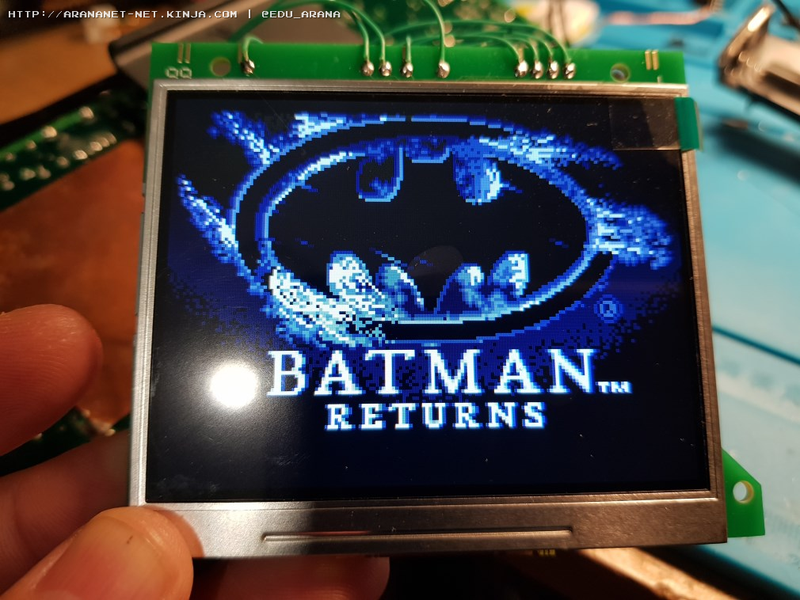

Video demostrativo

Espero que les haya gustado este humilde artículo.

Salu2.
