Hola Amig@s,

Hoy les traigo un pequeño artículo explicando el paso a paso de la instalación de éste increíble dispositivo llamado CosmosEx. El dispositivo y el atari pertenece al amigo Estrayk.

¿CosmosEx qué?

CosmosEx es un dispositivo para ordenadores Atari ST que reemplaza múltiples periféricos en uno solo. Integra una Raspberry Pi que utiliza como pasarela para ofrecer todas sus características.

Advertisement

Hace algunos días, ya mostré un adelanto de este dispositivo, diseñando una caja transparente externa para el.

Desarrollado por Miroslav NOHAJ a.k.a Jookie para los amigos, permite ampliar y brindar a un Atari ST de:

  • Disco duro usando una SD.
  • Disco duro usando un pendrive USB.
  • Utilizar una carpeta compartida desde un PC.
  • Soporta la apertura de ficheros ZIP.
  • Descarga de disquetes virtuales directamente desde internet.
  • Permite conectar un teclado o ratón usb.
  • Y muchas utilidades más.

Podrán encontrar más información de la CosmosEx en su página oficial.

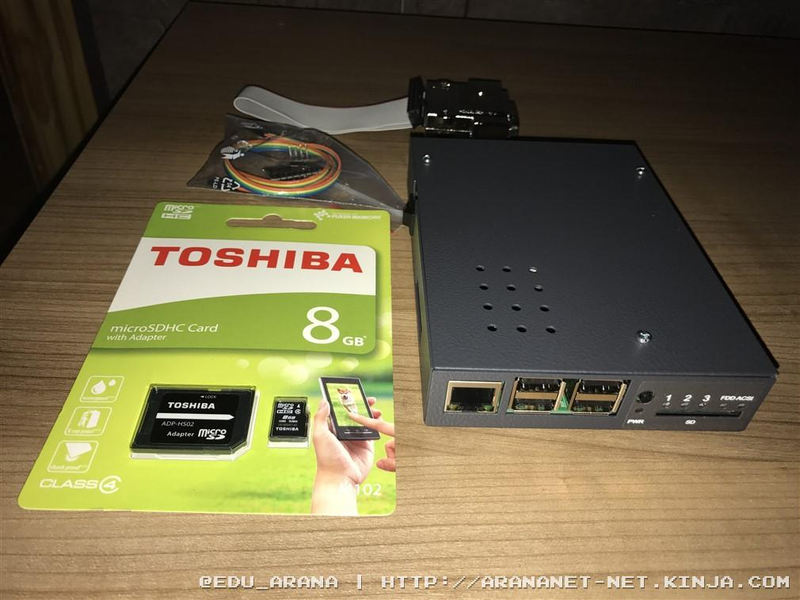

CosmosEx Kit

  • El kit que viene con la CosmosEx incluye:
  • La CosmosEx jajaja.
  • Tarjeta SD de 8gb.

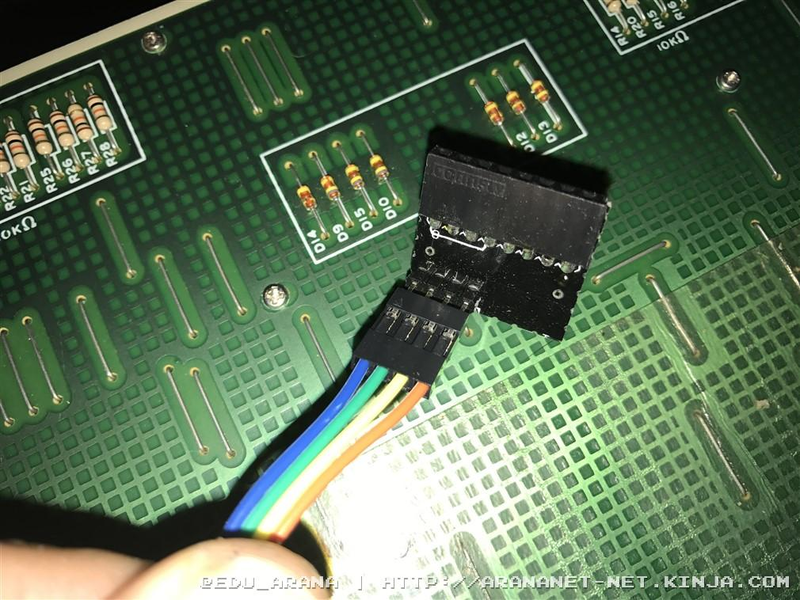

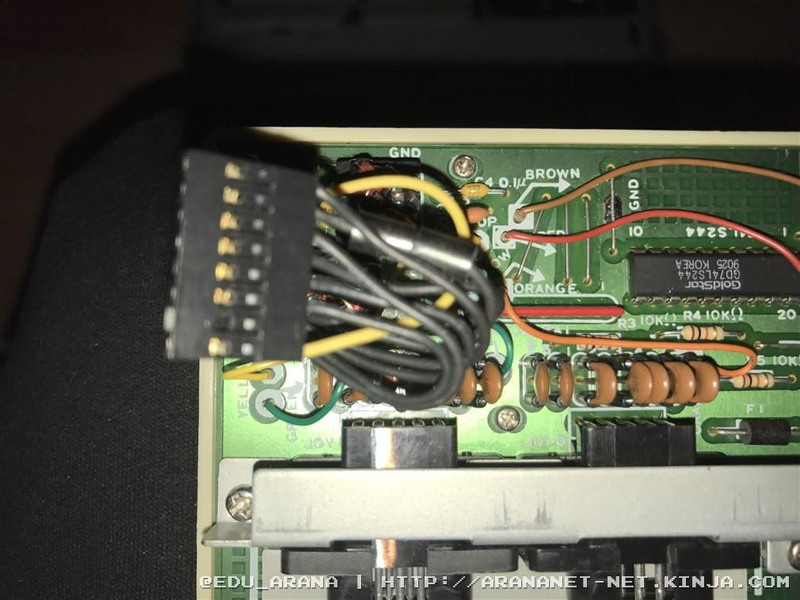

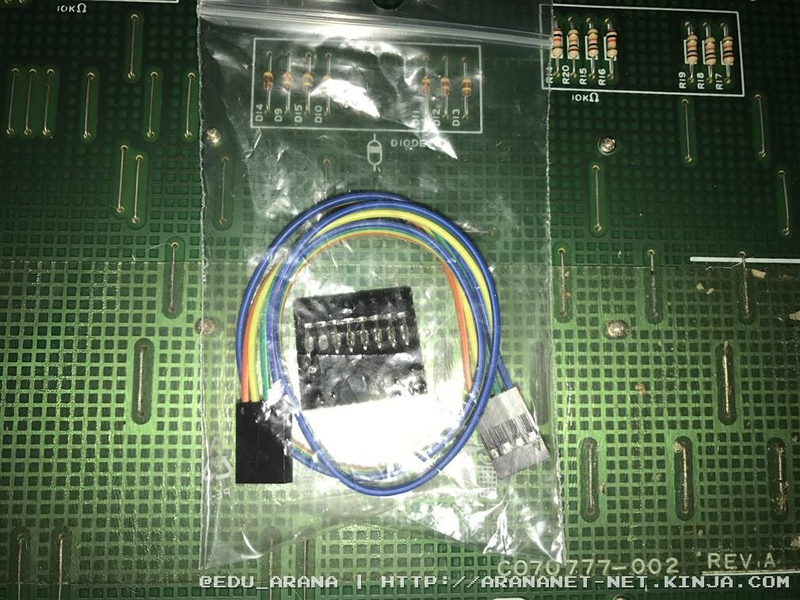

  • IKDB, un cable a modo de inyector entre el teclado del Atari y el conector del teclado para utilizar dispositivos USB.
  • Cable con conector DB19 original.

Advertisement

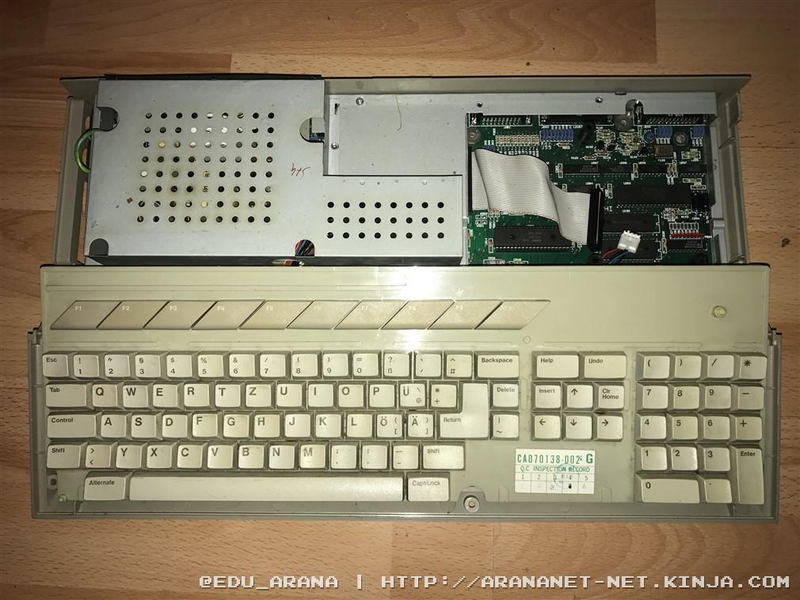

Instalando la CosmosEx

Si se están preguntando ¿es realmente difícil su instalación?, la respuesta es NO, teniendo en cuenta que simplemente hay que quitar la disquetera original del Atari, colocar la CosmosEx y luego cortar la carcasa, no tiene más. “Fácil y sencillo como se suele decir” :p

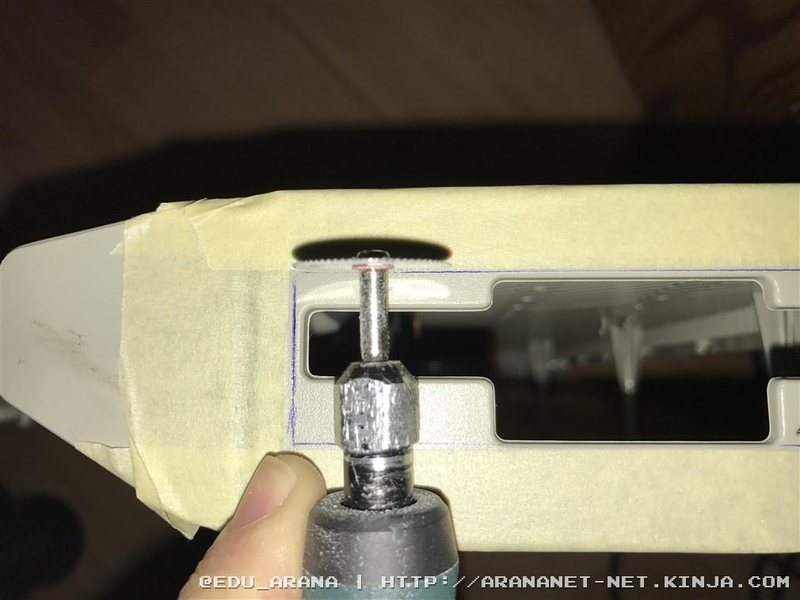

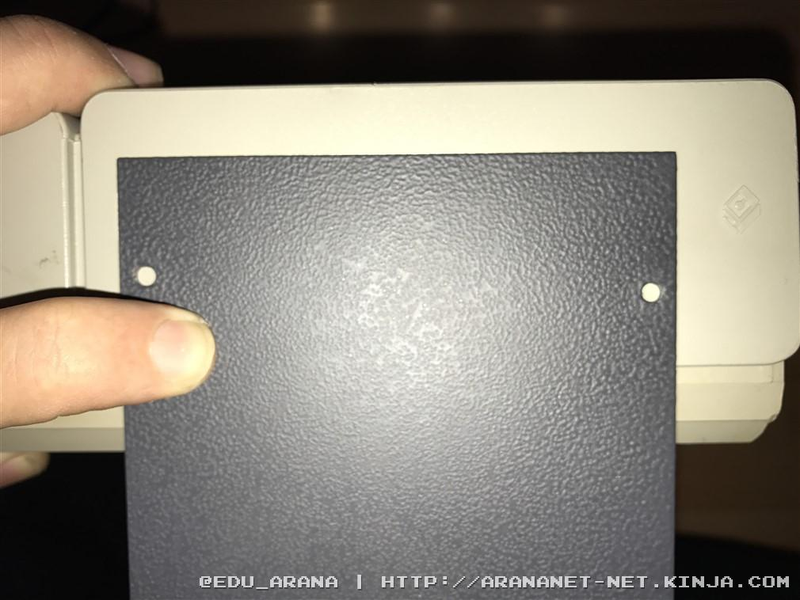

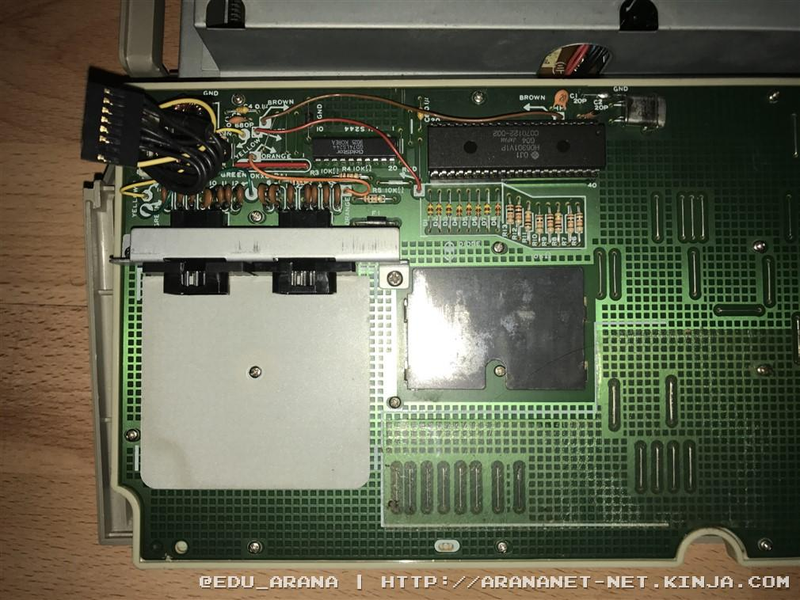

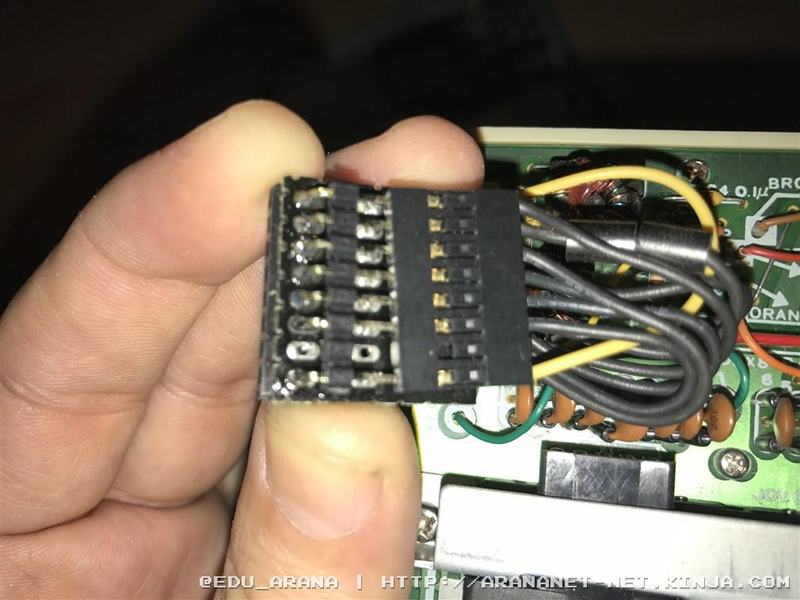

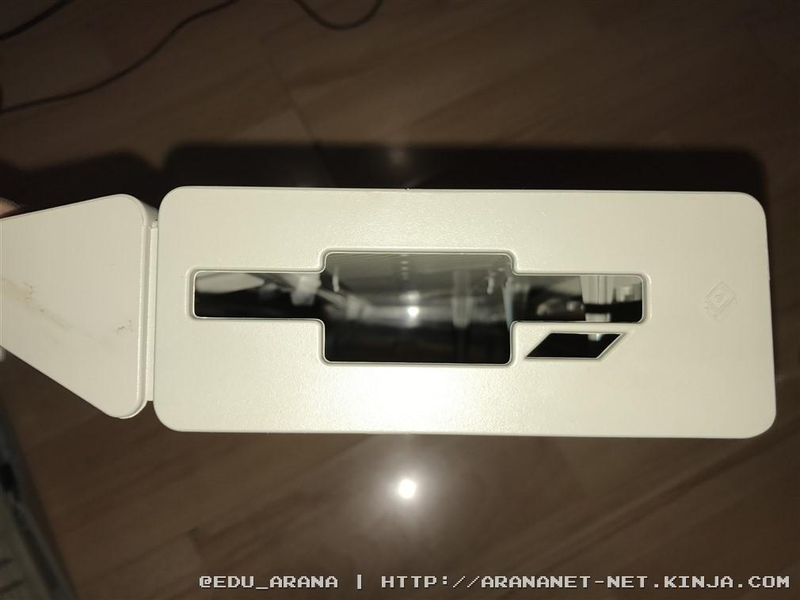

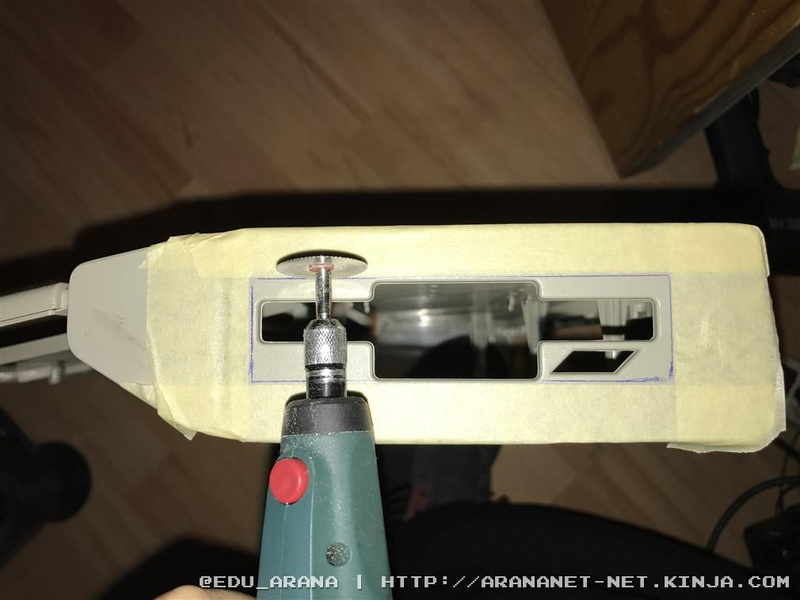

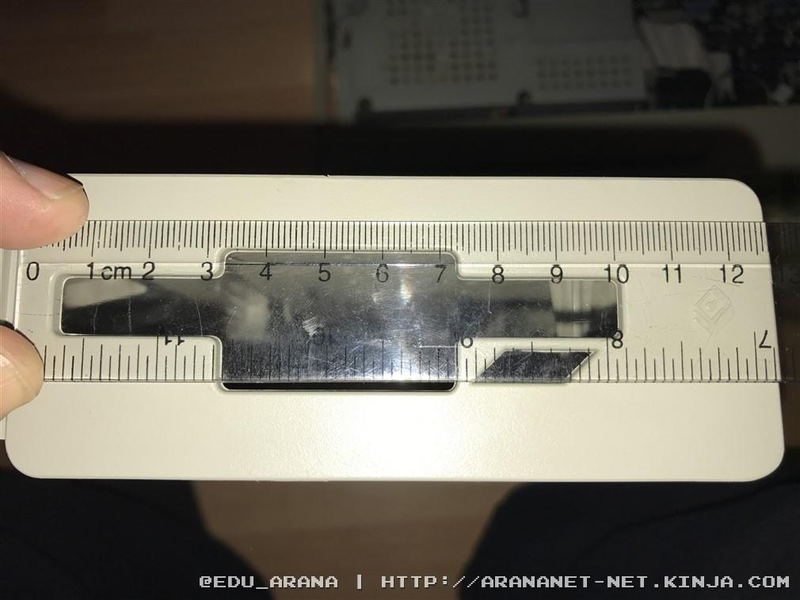

La instalación consiste en cuatro pasos, el primero de ellos es quitar la disquetera original y colocar la CosmosEx, el segundo es colocar el IKBD inyector, el tercero es cortar el lateral para que la CosmosEx sea accesible y por otro lado pero por eso no menos importante, el corte para que el cable plano que va al puerto ASCI no quede pinzado.

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement

Advertisement


Advertisement

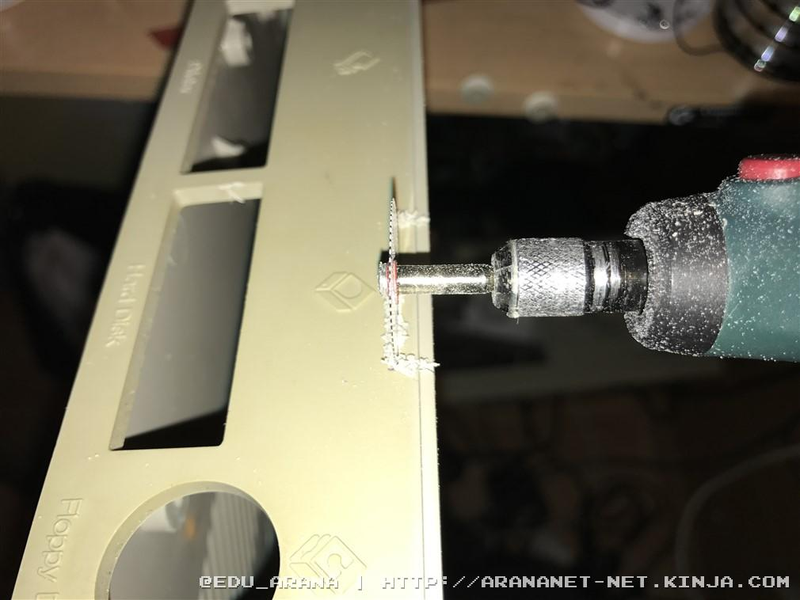

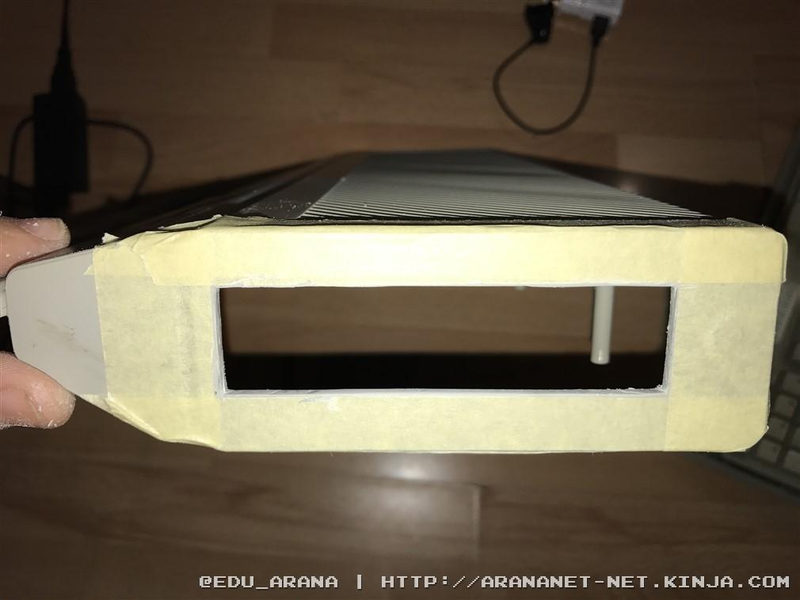

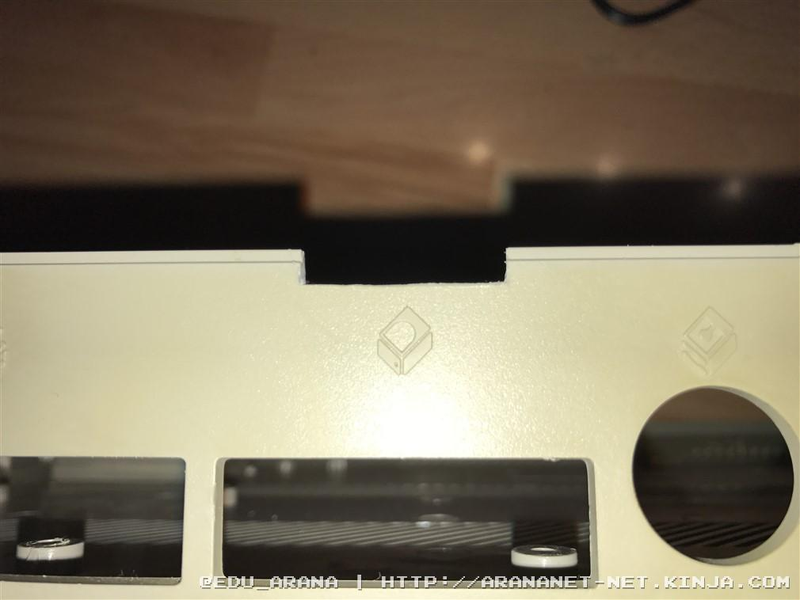

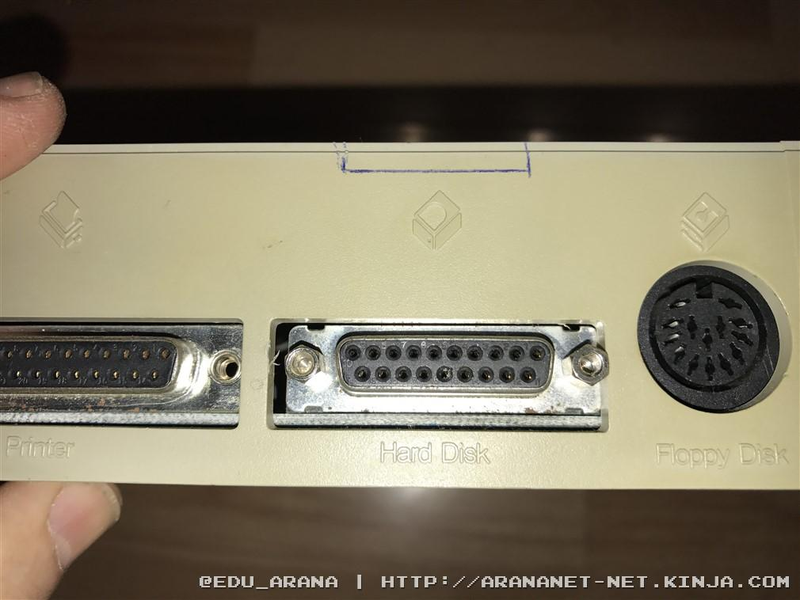

Corte para el cable plano

Advertisement

Instalación de un conector alternativo

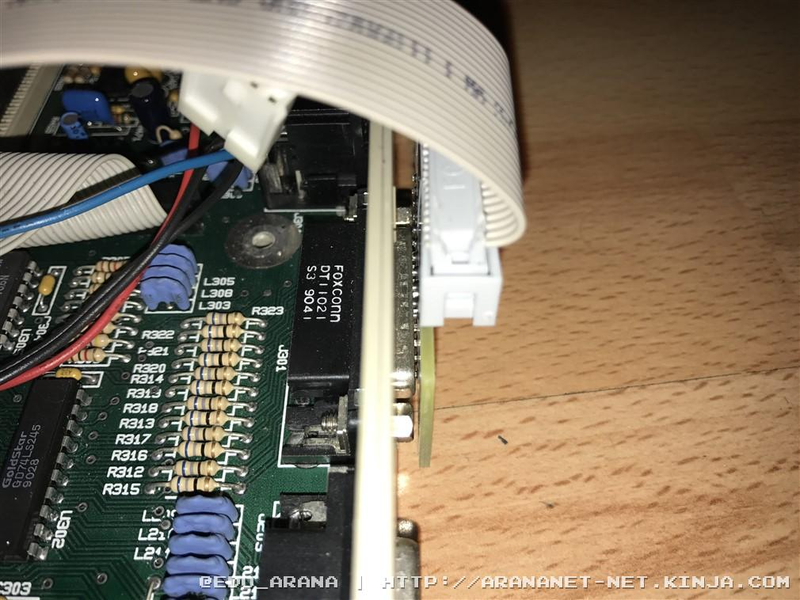

Para la instalación del conector de 20 pines al puerto externo ASCI he diseñado un pequeño conector PCB que sobresale mucho menos que el conector original.

Advertisement

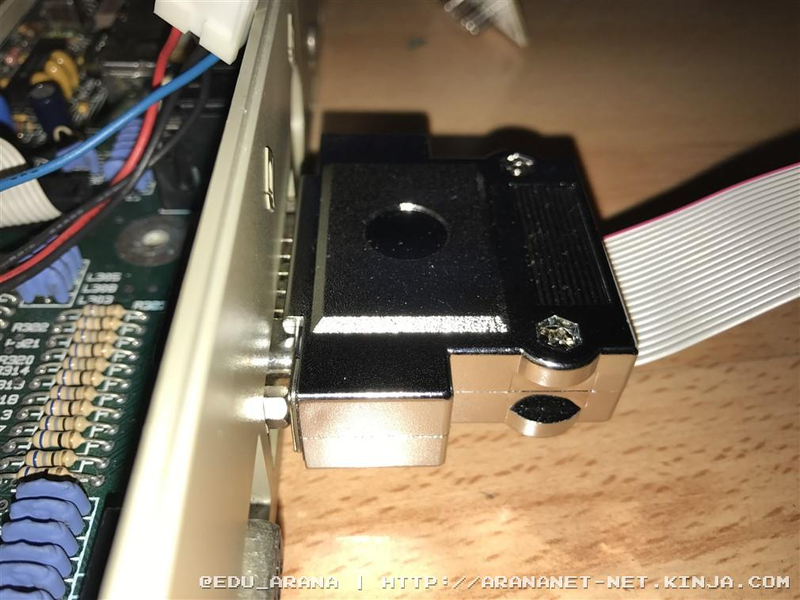

Antes

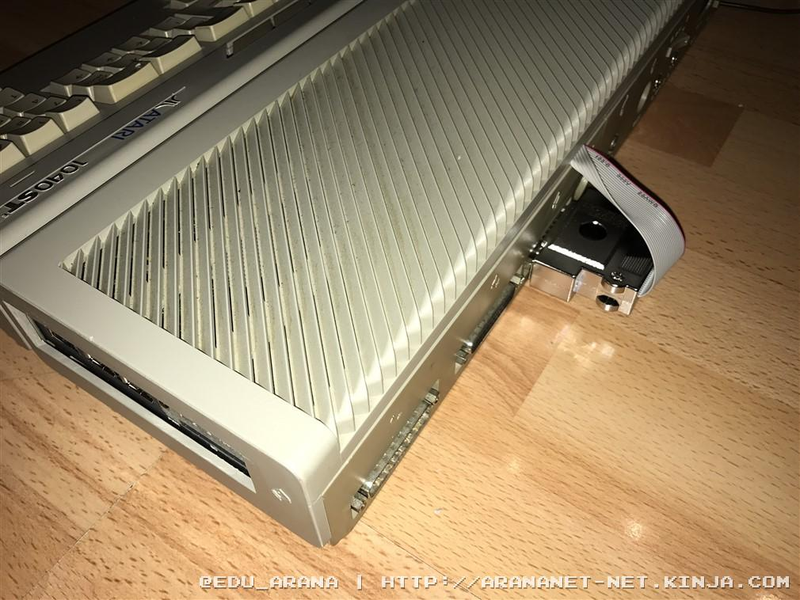

Después

Advertisement

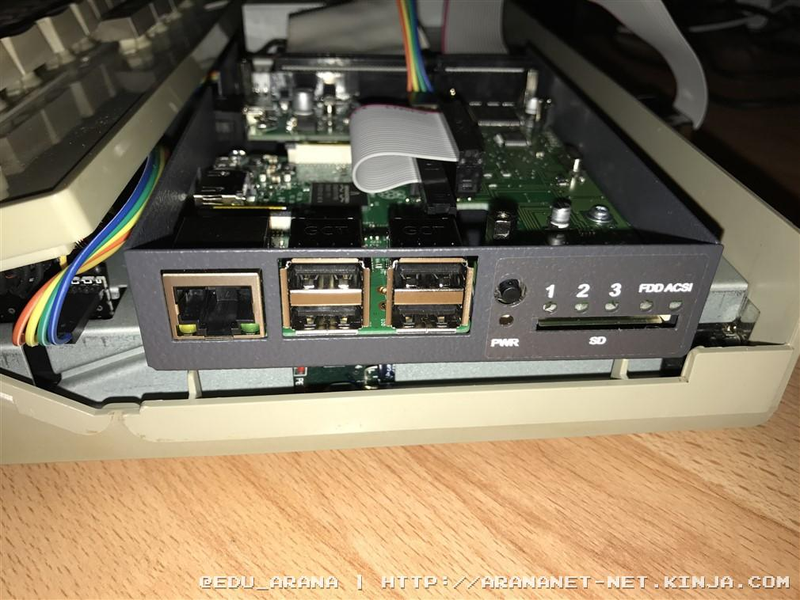

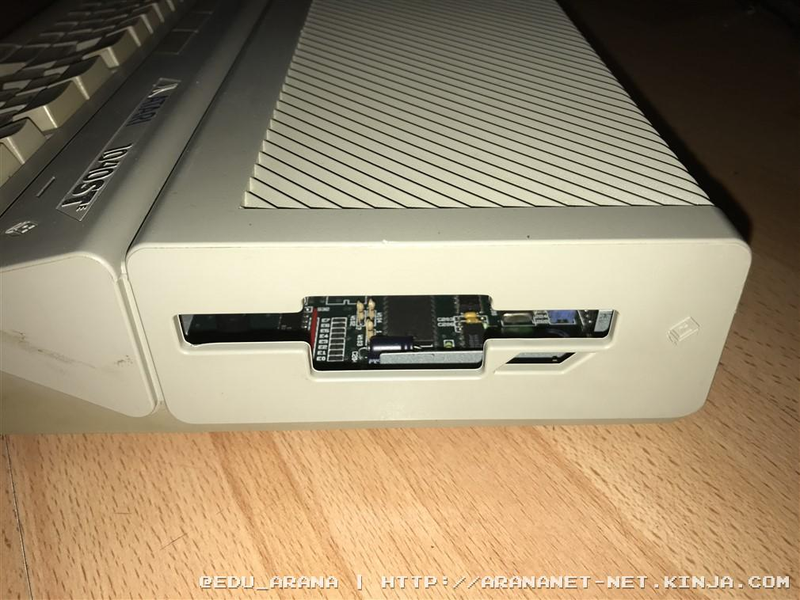

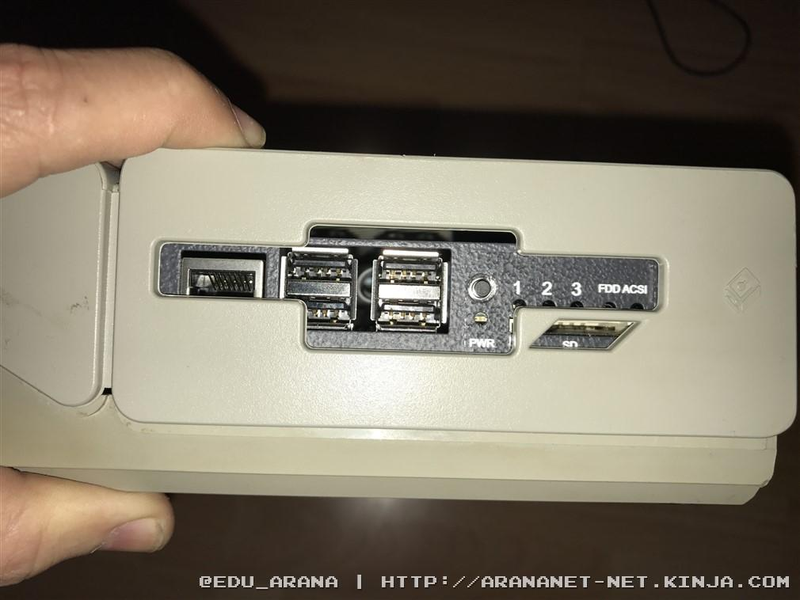

Resultado final

Lo bueno del diseño de la CosmosEx es que no manipula casi nada del aspecto exterior del Atari ST.

Advertisement

Espero que veamos algún día el mismo dispositivo pero para Commodore Amiga. A ver si Jookie se anima y nos regala una CosmosEx Amiga version :).

Espero que les haya gustado o resultado curioso.

Salu2.
