Hola Amig@s,

Hoy les traigo un peque√Īo articulo sobre un prototipo que he desarrollado como prueba de concepto. Se trata de un joystick que no lleva botones (como dir√≠a DOC en regreso (o volver) al futuro, ‚Äúa donde vamos no necesitamos.. botones‚ÄĚ) :p , la funci√≥n de los botones la suple un dise√Īo espec√≠fico y un controlador (ttp223) en cada huella que detecta la pulsaci√≥n.

¬ŅCapaci QU√Č?

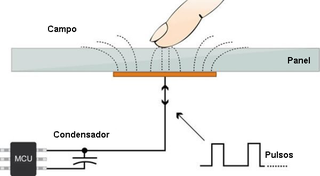

En esta aplicaci√≥n, un bot√≥n capacitivo funciona cubri√©ndolo con un material conductivo. Luego aplicando una peque√Īa cantidad de voltaje a dicho contacto, se genera un campo electro-est√°tico uniforme.

Cuando el usuario toca el botón (en este caso solo la huella en el pcb), el campo de capacitancia normal del sensor es alterado por otro factor (nuestro dedo), a lo cual detecta dicha diferencia y cambia el estado de salida de 0 a 1, es decir de NO-PULSADO a PULSADO.

Advertisement

Con esta diferencia el equipo remoto simplemente act√ļa como si se tratase de un joystick normal.

Compatibilidad

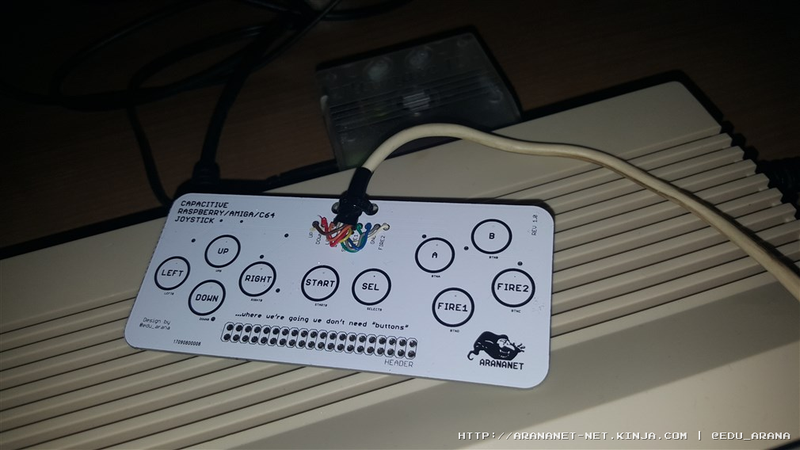

Tal como comento al principio del articulo, este joystick es compatible con C64, con Amiga (al compartir pinout) y tambi√©n con raspberry pi Zero. Para √©sta √ļltima, es necesario colocar una tira de pines en el pcb y colocar la Pi zero debajo. Luego obviamente tendremos que mapear por software los botones a trav√©s del GPIO.

Advertisement

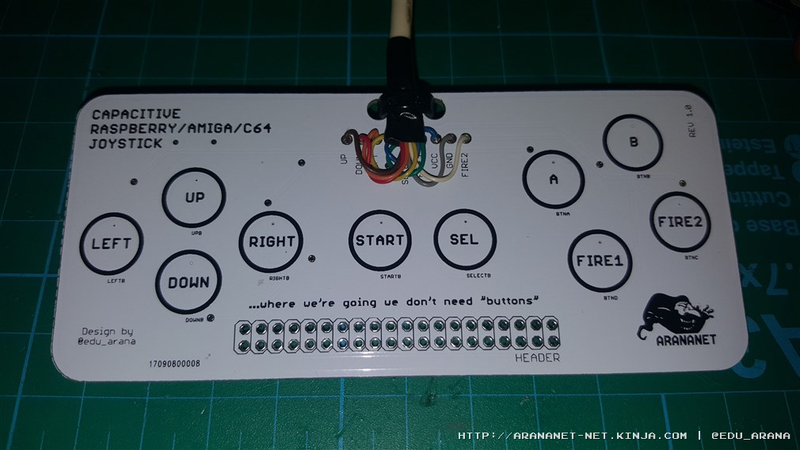

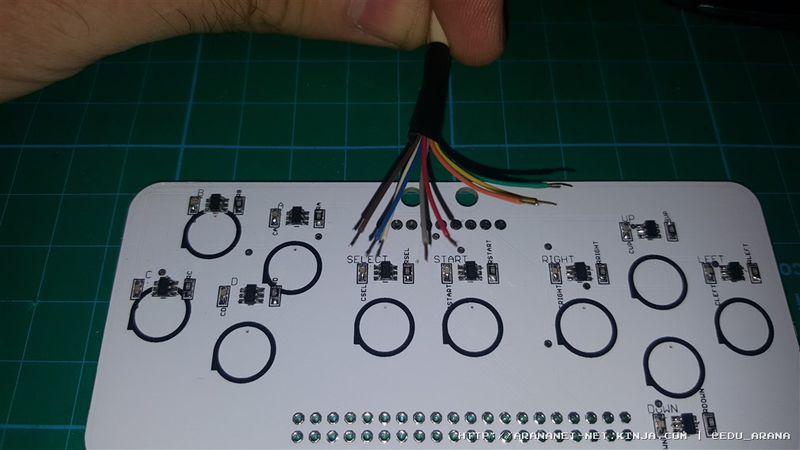

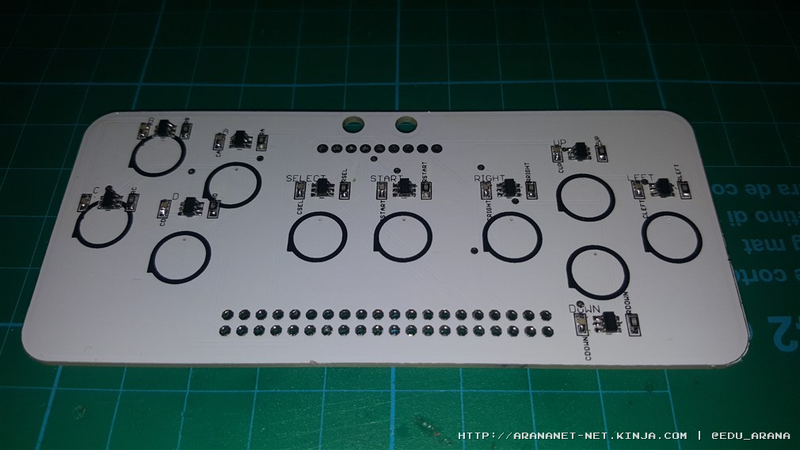

Aspecto

Advertisement

Video demostrativo

Si a alguien le interesa adquirir un prototipo que me envíe un correo a info@arananet.net

Advertisement

Espero que les haya resultado curioso.

Salu2.
