Hola Amig@s,

Hoy les traigo un pequeƱo articulo sobre la instalaciĆ³n de una fuente de alimentaciĆ³n tipo PICOPSU para un Amiga 1200.

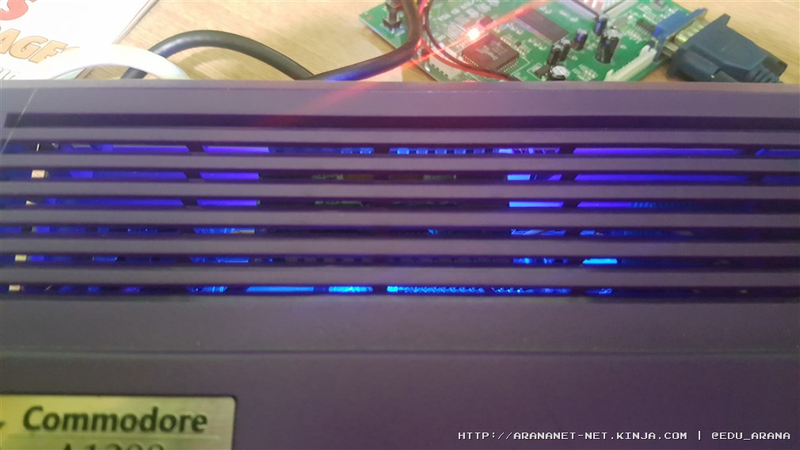

Se preguntarĆ”n (y.. paā€™ quĆ©?) pues la respuesta tiene su fundamento. El amiga 1200 al que habĆ­a que instalarle esta fuente adicional, no es otro que este.

Como podrĆ”n observar este Amiga no es estĆ”ndar, contiene varios dispositivos y utiliza una fuente de alimentaciĆ³n a medida, que es Ć©sta similar a esta.

Una fuente que suelo hacer bajo pedido y la personalizo a gusto del propietario.

ĀæPero entonces para que una fuente adicional?

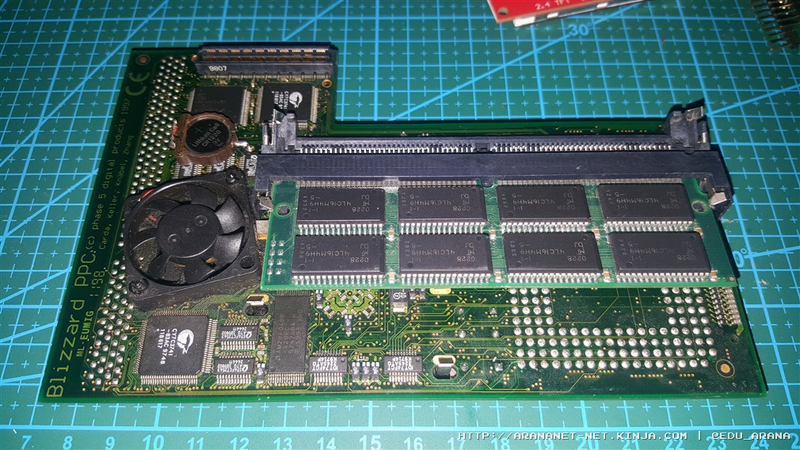

ĀæRecuerdan este articulo? donde convertĆ­a una blizzard ppc de 040 a 060.

Advertisement

Pues el caso es que con tanta cosa tirando de la linea de 5V, y aparte al instalar la Blizzard en este amiga, si bien llegaba el voltaje requerido, el amperaje no, y se caĆ­a la tensiĆ³n y por ende el amiga le costaba arrancar. HabĆ­a bien que resetearla con el teclado o a veces ni arrancaba. Con una Blizard 1230 IV funciona sin problemas pero la Blizard PPC consume mucho mĆ”s.

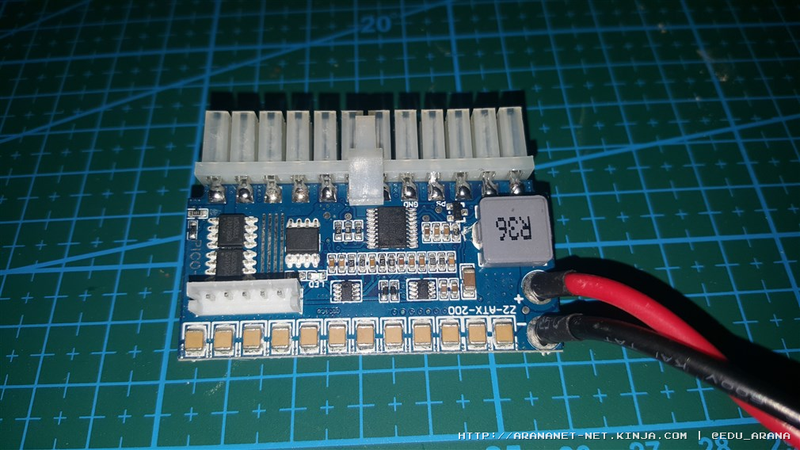

HablĆ”ndolo con gente entendida en este tema, Statchu y Chucky Hertell, decidĆ­ instalarle una PICOPSU dentro del amiga para mejorar solo la lĆ­nea de 5V. La PICOPSU funciona con una entrada de 12V y como la fuente de alimentaciĆ³n es de PC (la exterior), tengo suficiente amperaje para alimentar todo.

Advertisement

InstalaciĆ³n de la PICOPSU

Advertisement

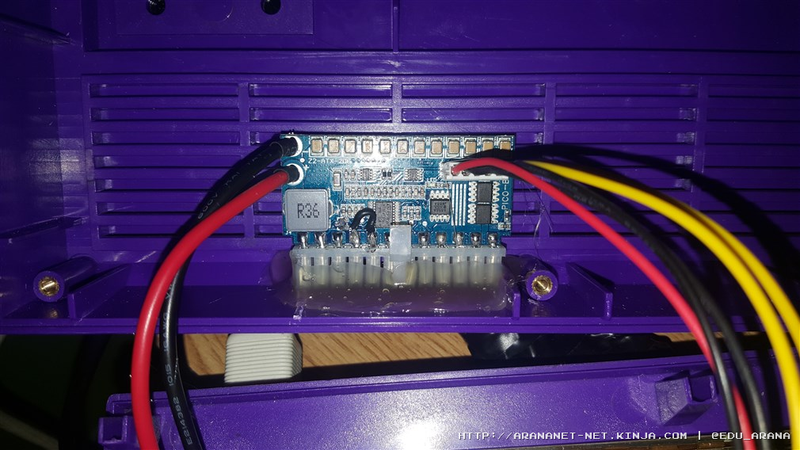

La instalaciĆ³n de la PICOPSU es relativamente sencilla, optĆ© por pegarla sobre la tapa superior del 1200.

Advertisement

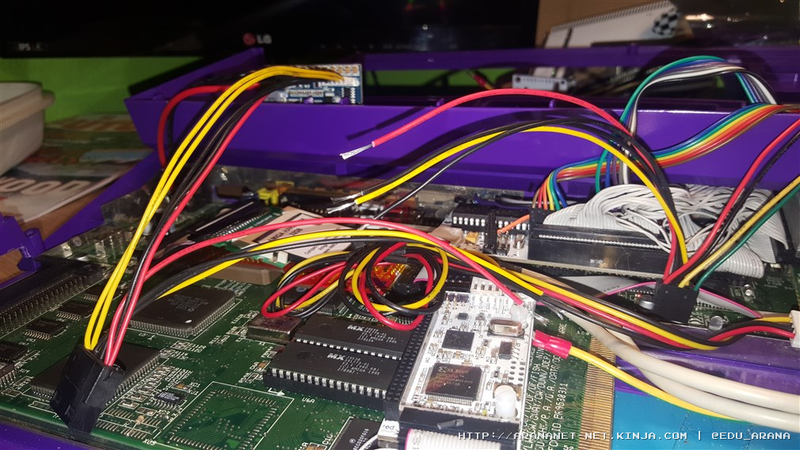

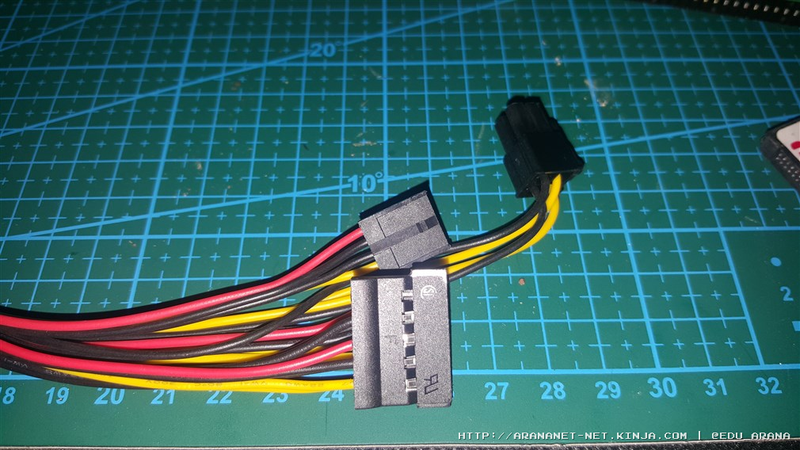

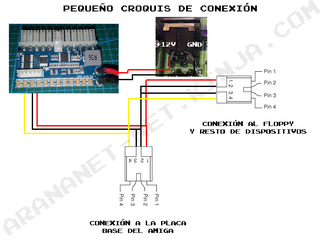

Luego hay que reutilizar el conector de floppy de la pico PSU y formar una conexiĆ³n T con cada uno de los cables, conectando la PICOPSU al conector del floppy de la placa base. En el siguiente croquis podemos observar a lo que me refiero.

Advertisement

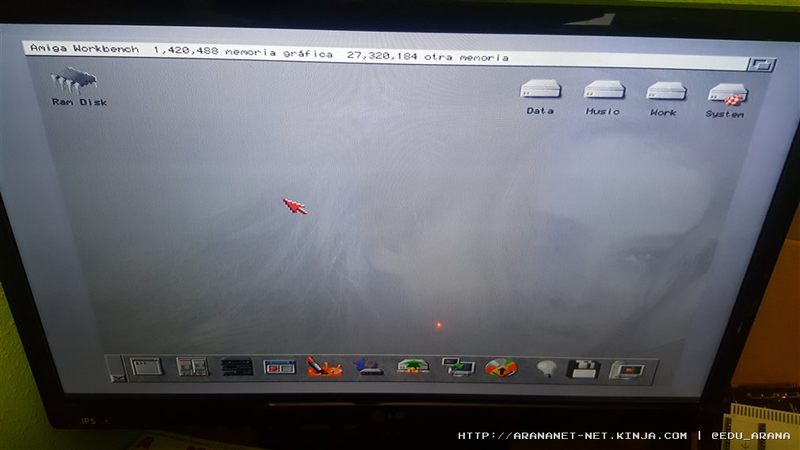

Una vez realizado el cableado, conectamos todo, instalamos la aceleradora PPC y voila!

Problemas resueltos

  • Resetear cada vez que iniciamos para que arranque el 1200.
  • Inestabilidad del sistema cuando estĆ” la PPC conectada.
  • Mejora en la linea de 5V.

Referencias

http://wordpress.hertell.nu/?p=94

Espero que les haya resultado curioso.

Salu2.
