Hola Amig@s,

Hoy les traigo otro peque√Īo desarrollo, se trata de un adaptador externo para utilizar con una emuladora de disquetes GOTEK.

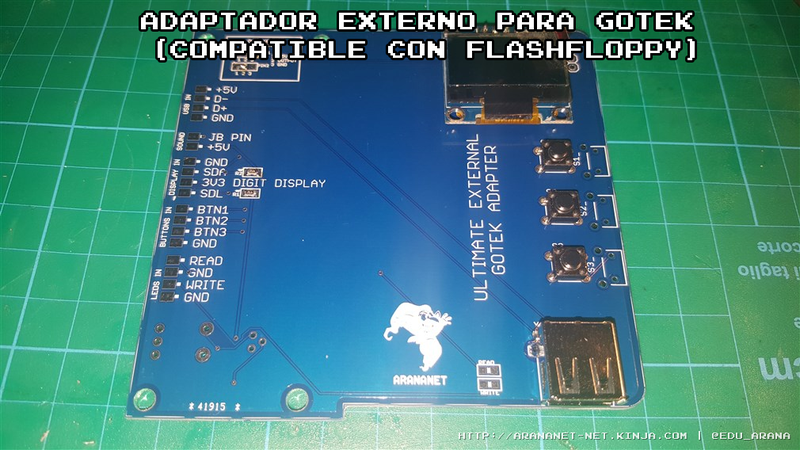

El adaptador

Este pcb permite acceder sin necesidad de cortar ning√ļn pl√°stico, a los botones, lcd / oled y usb de una gotek. Esto es posible gracias a que el propio PCB tiene el tama√Īo justo de un disquete, por lo que cabe en la ranura.

Advertisement

Características

  • Dispone de 3 botones.
  • Puerto USB.
  • Soporte para tres tipos de pantalla, por segmentos, LCD u OLED (con flash floppy).
  • Permite seleccionar el tipo de conexi√≥n para una pantalla OLED (las hay con la polaridad invertida).
  • Soporte para altavoz con protecci√≥n.
  • Leds indicadores de carga y encendido.

Instalación paso a paso

Para la instalación de este PCB será necesario desmontar la gotek de su carcasa, sujetarla (podemos utilizar cinta doble cara) o incluso, podemos utilizar los adaptadores que existen actualmente para la gotek.

Advertisement

Tambi√©n necesitaremos conectar todas las se√Īales necesarias para que el adaptador funcione, es muy sencillo de realizar.

Materiales necesarios

  • Soldador
  • Esta√Īo

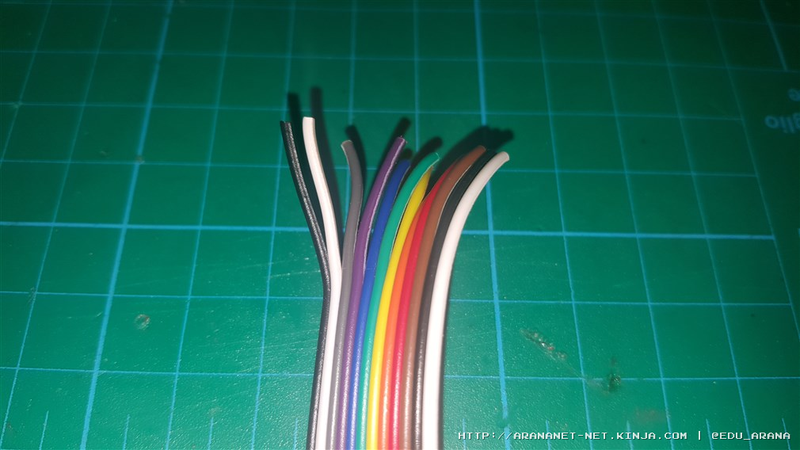

  • Cable necesario para realizar las conexiones

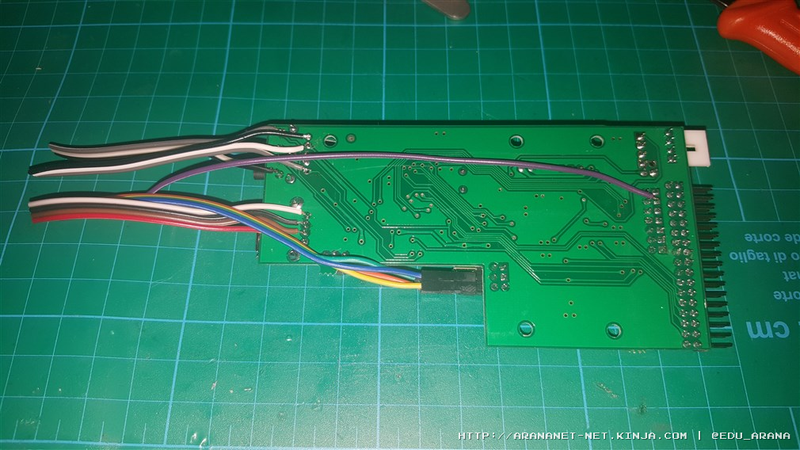

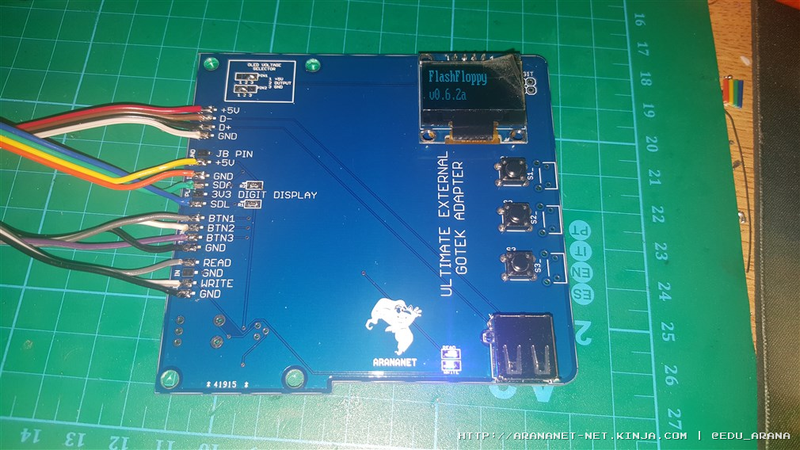

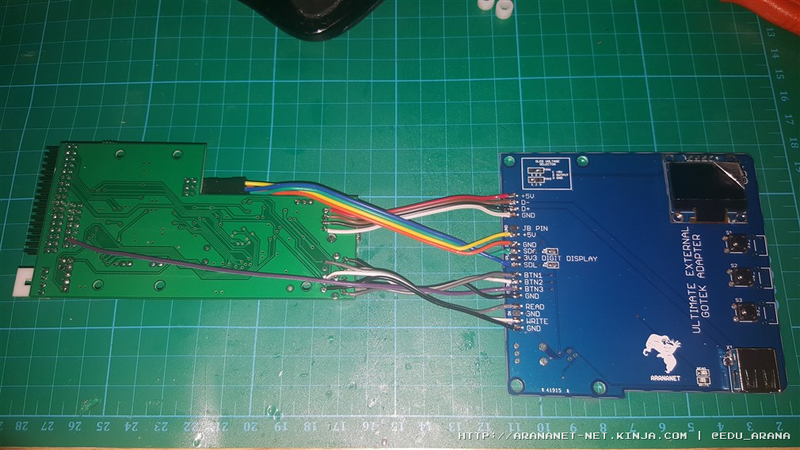

Aspecto de ambas placas tras el conexionado

Nota: Es necesario soldar todos los contactos pero la pantalla, en este caso OLED la tendremos que soldar una vez coloquemos el adaptador en su sitio, sino no entrar√° por el hueco de la disquetera.

Advertisement

Advertisement

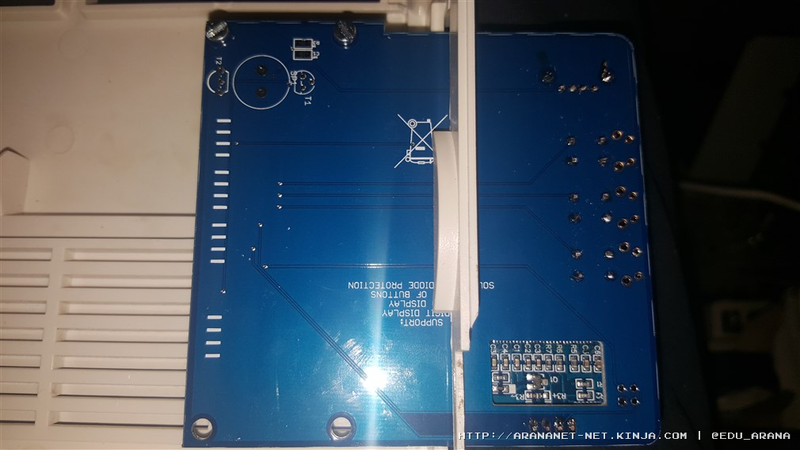

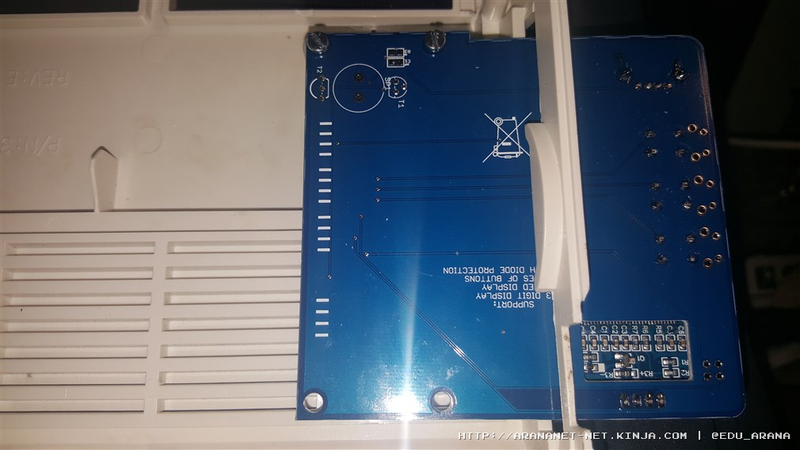

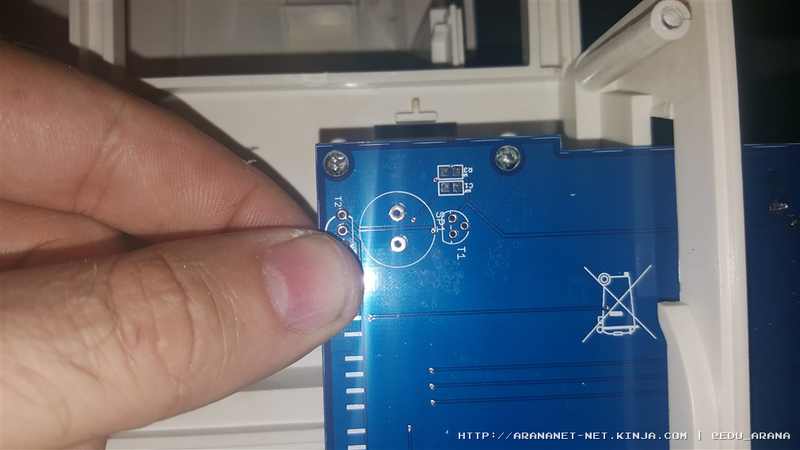

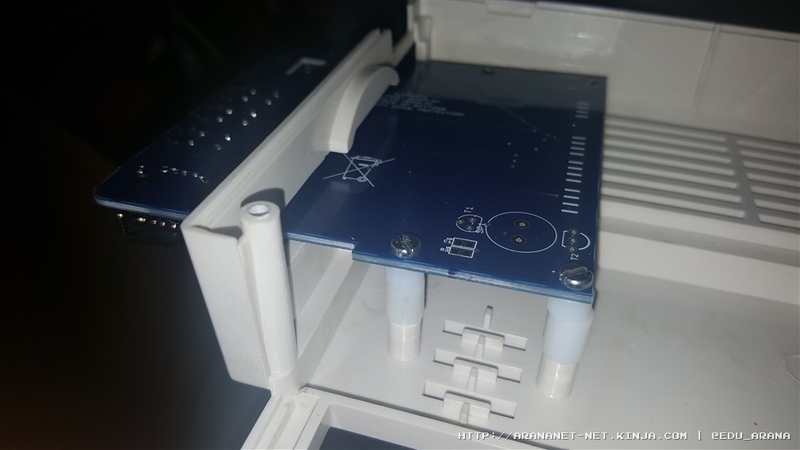

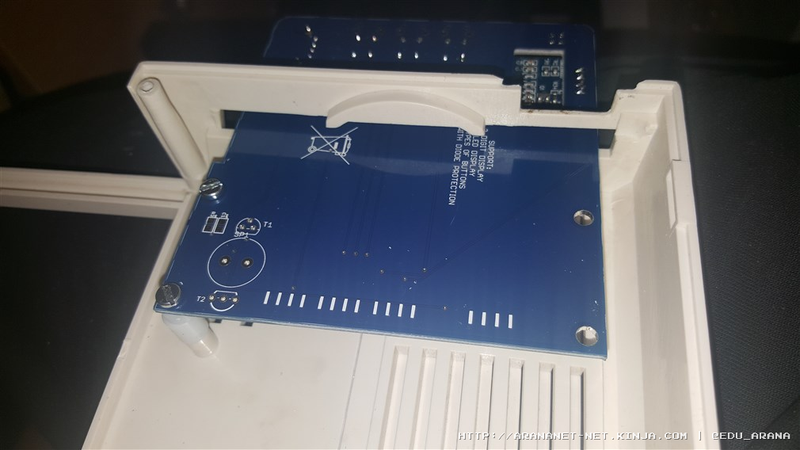

Colocación del adaptador en la carcasa

Para este ejemplo utilizaremos un Amiga 1200.

Advertisement

Advertisement

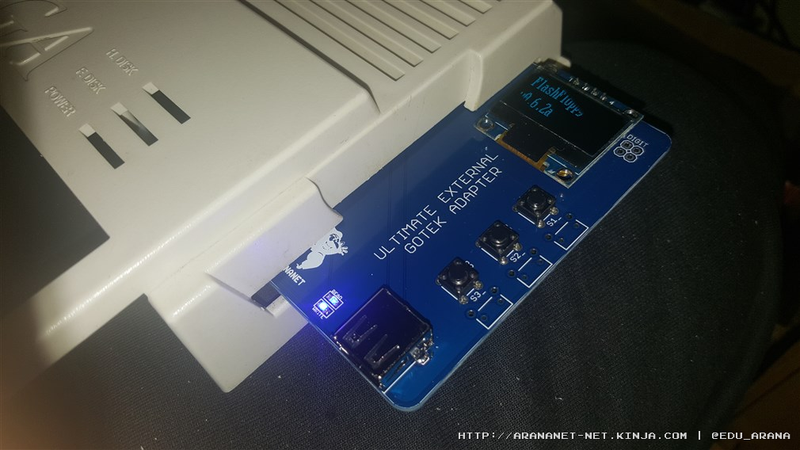

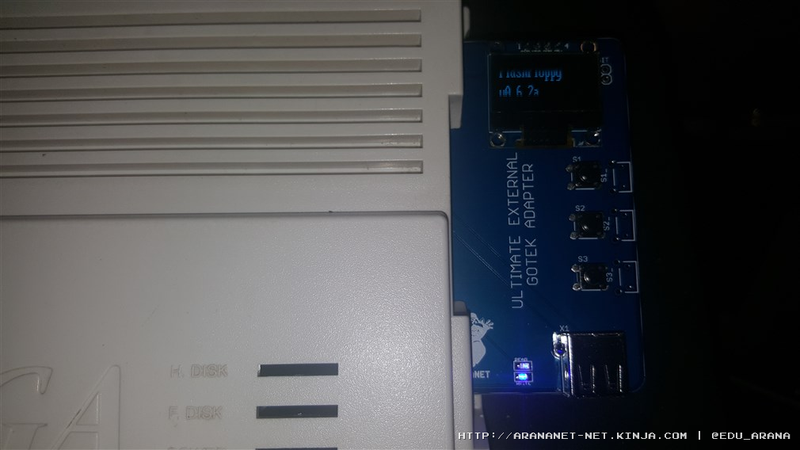

Aspecto final

Advertisement

Referencias

Advertisement

Espero que les haya resultado curioso. Si est√°n interesados en adquirir un PCB, pueden ponerse en contacto a mi correo info@arananet.net.

Salu2.
