Hola Amig@s,

Hoy les traigo otro interesante artículo sobre la actualización o mejor dicho sobre el cambio de CPU en una Blizzard 1260, donde su CPU original es una 68040 y el que queremos instalar es un 68060, un “Ferrari” :)

Hace algunos días publiqué un artículo sobre la actualización de una Blizzard PPC de un 040 a un 060, esto es muy parecido. La Blizzard 1260 ya venía preparada para instalar un 68060, pero el precio de una tarjeta en la época con un procesador así era mucho más cara que una con un 68040.

Advertisement

Bueno sin más que comentar, vamos allá.

Materiales necesarios para la actualización

  • 68060 REV6 original, nada de esos chinos.
  • Cristal a 50mhz o a pedido del propietario 66mhz.
  • Regulador de voltaje LT1085-3V3

Estado inicial

Advertisement

Advertisement

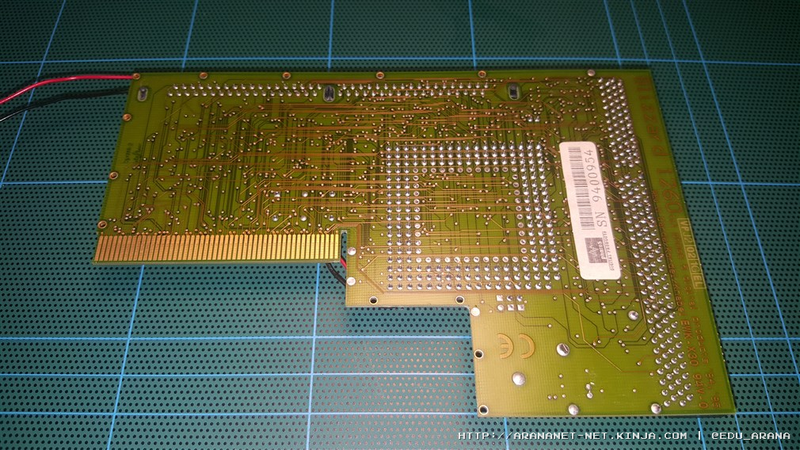

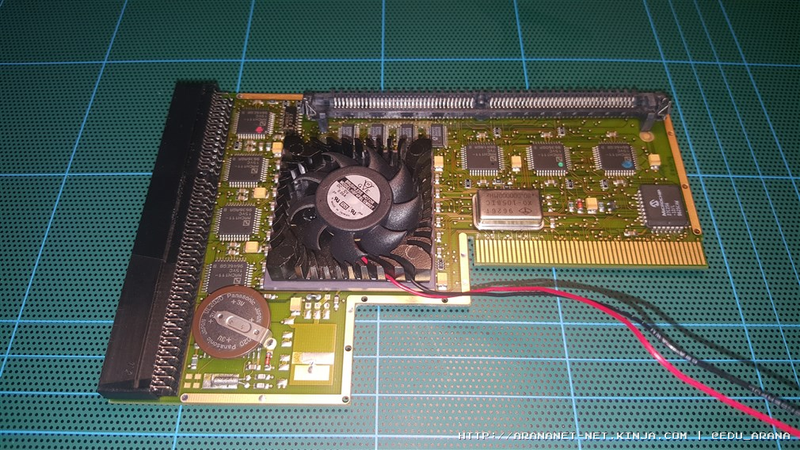

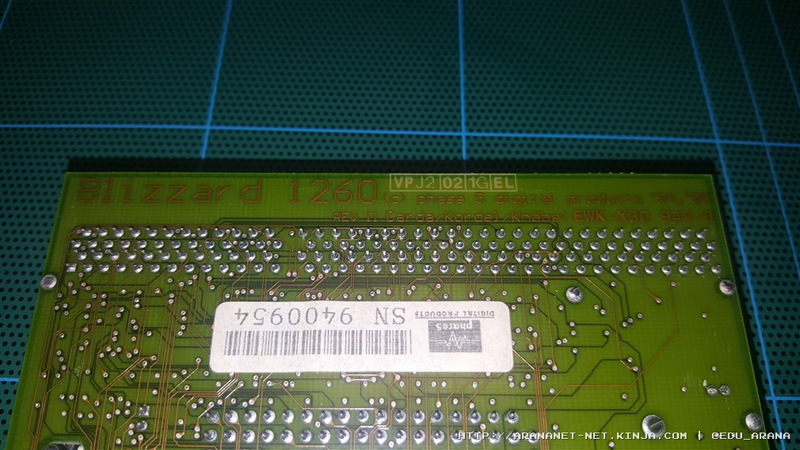

Como se puede apreciar, el estado de la tarjeta es impecable.

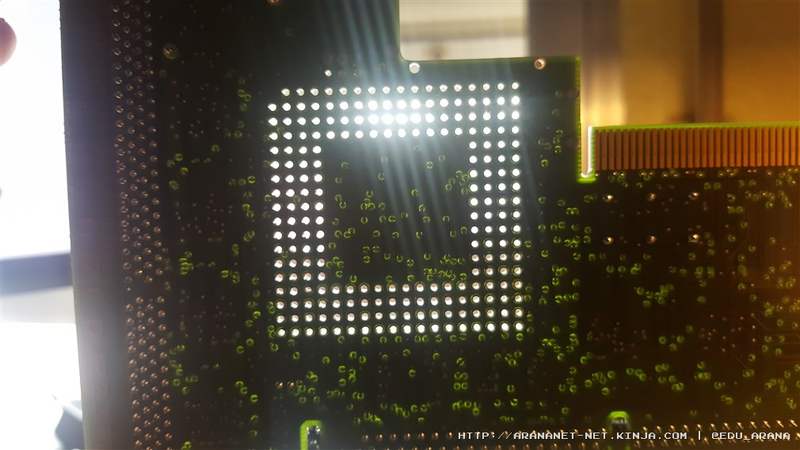

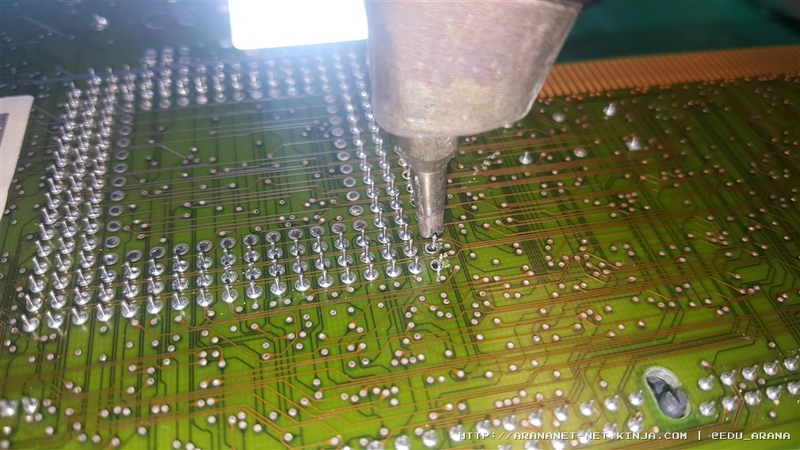

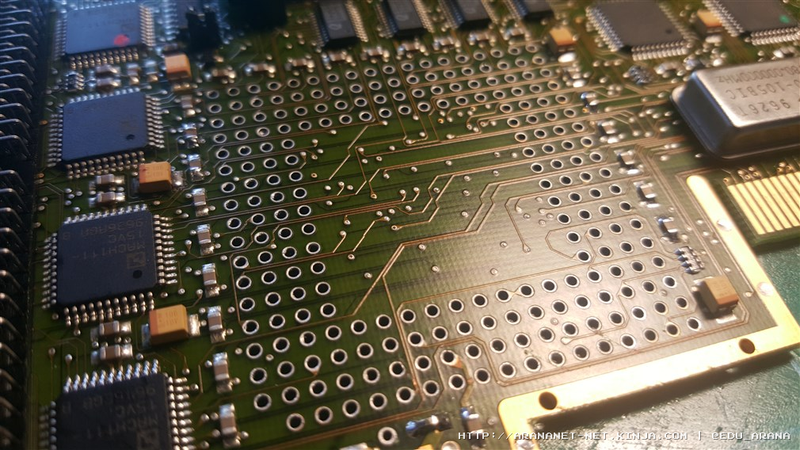

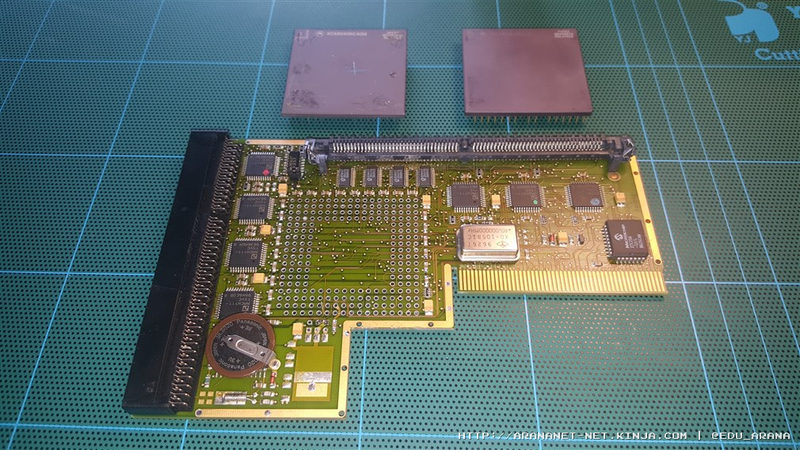

Ahora viene lo bueno, lo primero es quitar el antiguo procesador 68040 con un desoldador por vacío, nada de pistolas de calor!!!!

Advertisement

Advertisement

Advertisement

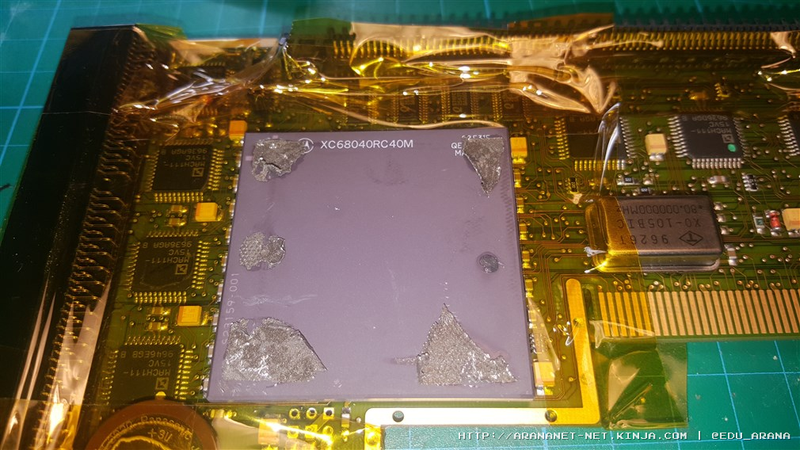

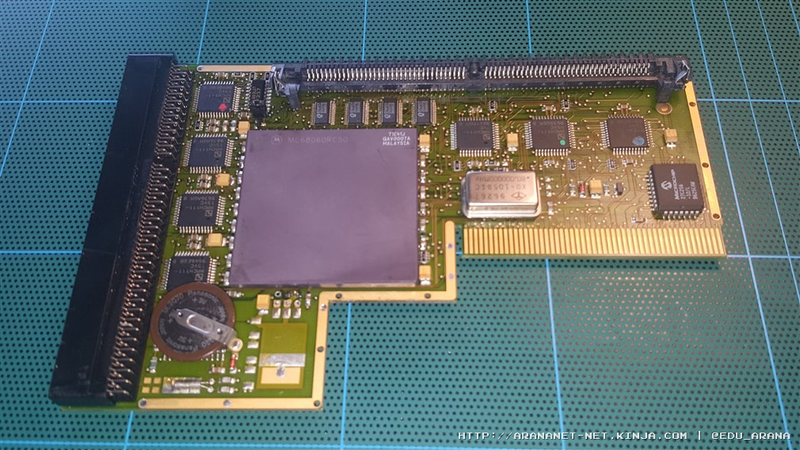

Lo siguiente es colocar el nuevo procesador.

Advertisement

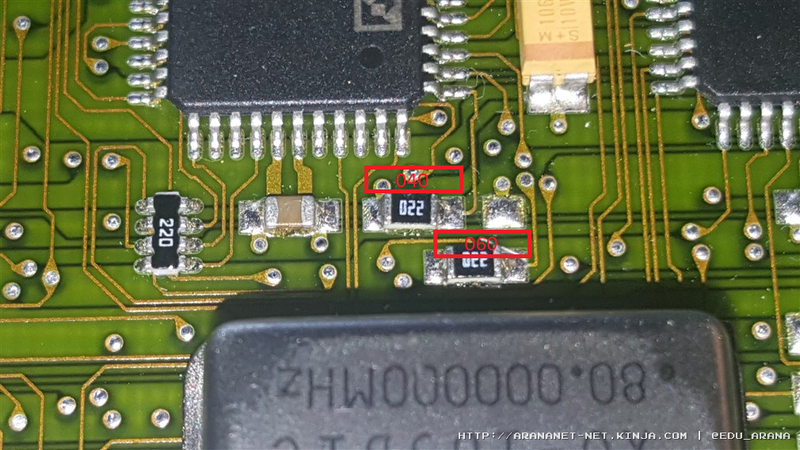

Cambiar la configuración del jumper que selecciona el tipo de procesador.

Advertisement

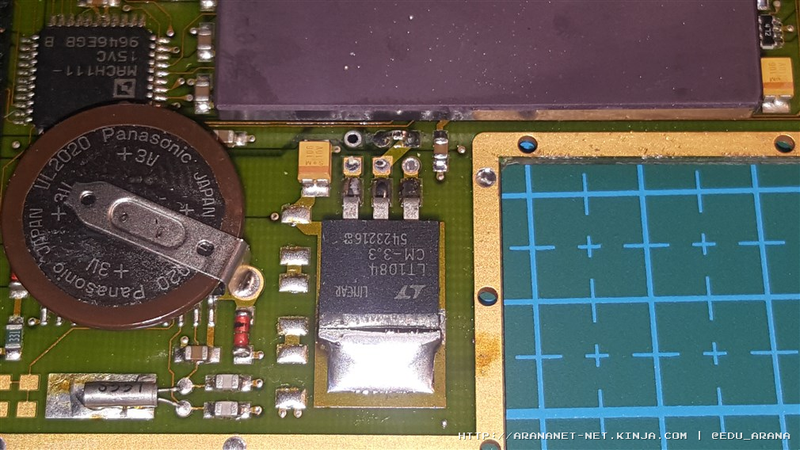

Instalar el nuevo regulador de voltaje y cambiar el selector de voltaje. El 68060 es más eficiente, trabaja a 3v3, mientras que el 040 trabaja a 5V.

Advertisement

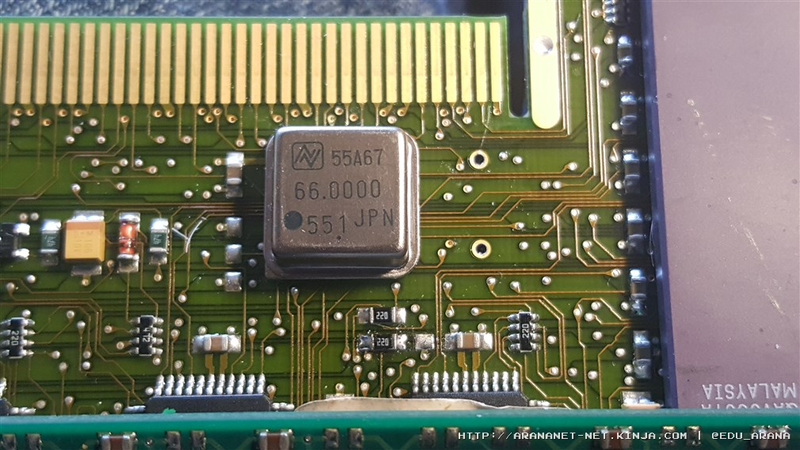

Por último colocamos el nuevo cristal.

Advertisement

y voila!

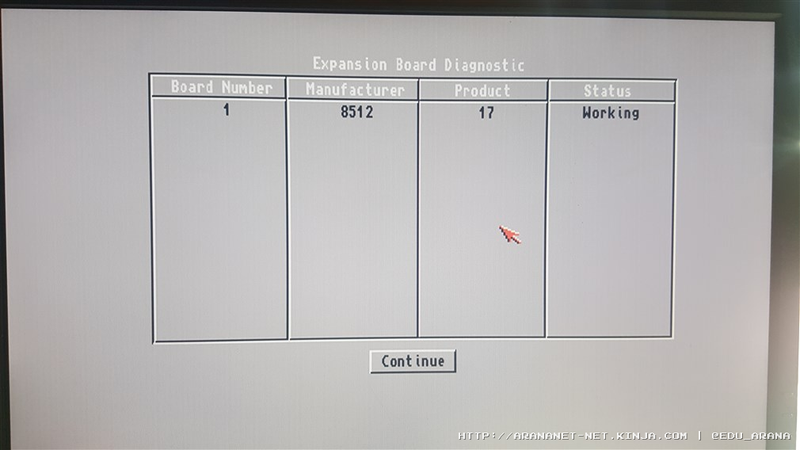

Tenemos listo nuestra Blizzard 1260 con un 68060 a 66mhz :)

Advertisement

Espero que les haya resultado curioso.

Salu2.
